在便攜設備、傳感器接口和電池供電系統中，對運算放大器的要求不僅限于高精度，更需兼顧帶寬、功耗與成本的整體平衡。芯伯樂（XBLW）的LMV321A（單通道）、LMV358A（雙通道）和LMV324A（四通道）系列精密型CMOS運算放大器，以其1MHz帶寬、軌到軌輸入輸出及微安級功耗特性，為消費電子、工業控制提供了高性價比的解決方案。

01
產品概述

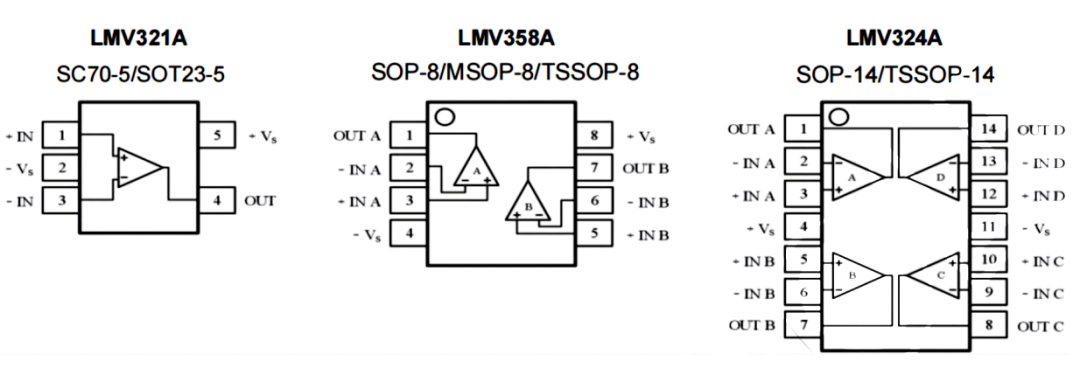

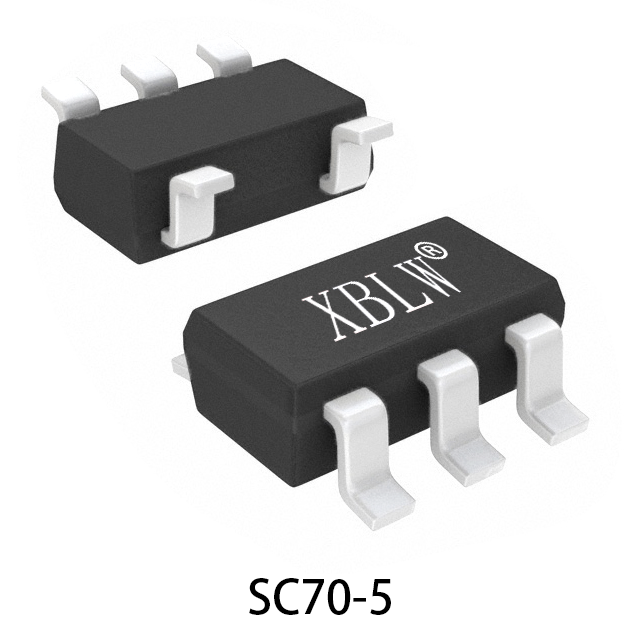

XBLWLMV321A/358A/324A是芯伯樂推出的精密型低功耗運算放大器系列。該系列芯片具備1MHz增益帶寬積，0.8V/μs壓擺率，靜態電流低至80μA/通道，可在2.3V至5.5V寬電源范圍內工作。其輸入失調電壓最大僅為4.5mV，支持軌到軌輸入輸出，并可在40℃至+125℃工業級溫度范圍內穩定工作，適用于高阻抗信號源調理、電池供電設備和各類傳感器接口應用。 ? ? ?該系列提供多種封裝選擇：LMV321A支持SOT235和SC705；LMV358A提供SOP8、MSOP8和TSSOP8；LMV324A則提供SOP14和TSSOP14封裝，方便不同空間要求的系統集成。
02
設計優勢

通用性能與低成本：1MHz帶寬與0.8V/μs壓擺率可滿足大多數中低速信號調理需求，成本優化明顯，適合消費類及工業批量應用。

軌到軌輸入與輸出：輸入輸出范圍覆蓋電源軌，顯著提升動態信號范圍，便于處理滿幅信號，尤其適合單電源供電系統。

低功耗運行：每通道靜態電流僅80μA，有效延長電池設備工作時間，是便攜式儀器和物聯網傳感節點的理想選擇。

良好的直流性能：最大輸入偏移電壓4.5mV，單位增益穩定，集成EMI抑制功能，提升系統抗干擾能力。

工業級溫度范圍：支持40℃至+125℃工作溫度，適應嚴苛環境，保證設備在惡劣條件下的可靠性。

03
應用場景

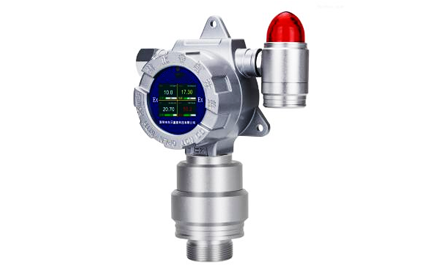

傳感器信號調理：可用于氣體傳感器、煙霧傳感器、溫度傳感器等高輸出阻抗類傳感器的緩沖與放大電路，其pA級輸入偏置電流有效降低測量誤差。

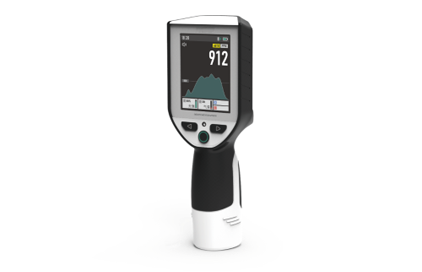

電池供電設備：憑借低靜態電流和寬電源電壓范圍，廣泛用于手持儀表、無線傳感節點等電池供電系統，顯著延長設備續航。

有源濾波器與音頻輸出：1MHz帶寬支持中低頻有源濾波器設計，也可用于音頻信號緩沖與輸出驅動。

電流檢測與電源控制：可搭建低成本側電流檢測電路，用于電源管理、電機控制、電池充放電監控等系統。

04
典型應用電路

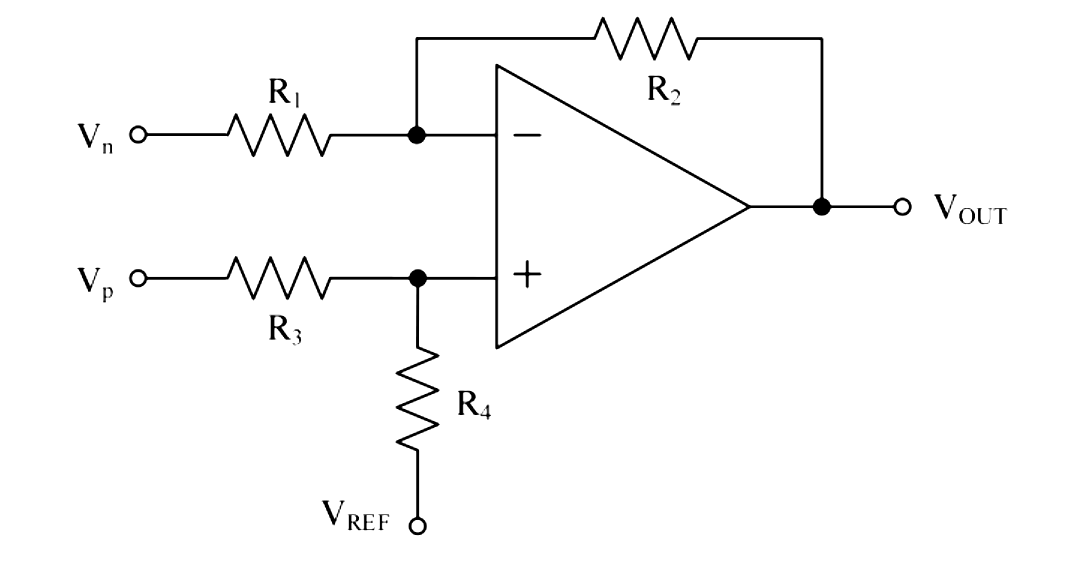

差分放大電路
如圖為差分信號放大電路。如果電阻比相等R/R1=R/R2，則VouT=(V1-V2)xR/R1+VREF。

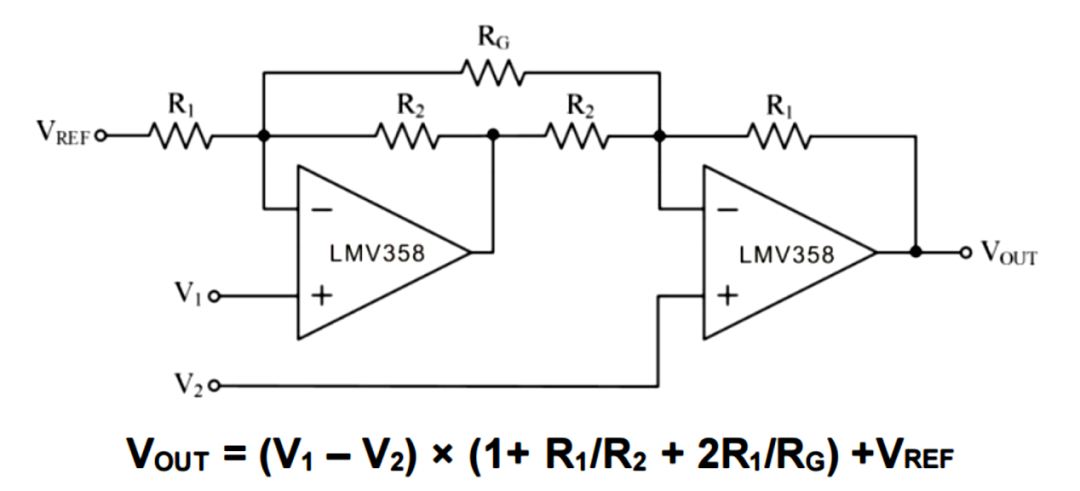

儀器放大器電路
XBLW LMV321A/358A/324A系列非常適合于電池供電應用中的傳感器信號調理。采用雙運放搭建儀器放大結構，可用于橋式傳感器（如壓力傳感器、秤重傳感器）的差分信號放大，具有高共模抑制比，適用于工業現場噪聲環境。


05
結 語

芯伯樂XBLW LMV321A/358A/324A系列運算放大器以其1MHz帶寬、軌到軌輸入輸出、低功耗和工業級溫度范圍等特性，成為通用信號調理應用的理想選擇。其良好的性能平衡與高性價比尤其適合電池供電設備、傳感器接口、消費電子及工業控制系統，幫助設計工程師在成本與性能之間取得最優解，提升整機競爭力。
