1. Matter介紹

Matter（以前稱為 Project Connected Home over IP 或 Project CHIP）是由CSA聯盟制定的一個應用層面的標準，旨在打造一個統一的智能家居應用標準，以消除智能家居市場的碎片化。在Matter出來之前，智能家居市場是比較混亂的，每一個生態都有自己的協議，比如蘋果有自己的 Homekit，Google有自己的Weave，亞馬遜有自己的Echo，ZigBee聯盟有自己的Zigbee，這種割裂讓設備商很頭疼，他們需要為不同的生態制造不同的設備，最終用戶也很頭疼，他們需要學習各種生態的智能家居設備的使用方式。為此CSA提出了Matter技術，以打造一個統一的標準，讓一個設備可以在各個生態中工作，并給最終用戶呈現統一的使用界面。

需要說明的是，Matter只是一個應用標準，它的傳輸是建立在支持IPv6的TCP和UDP協議上的，Matter不對傳輸層進行約定，Matter也不對網絡進行約定，但是Matter約定了只能使用Thread/Wi-Fi/Ethernet三種連接協議。Thread協議由Thread Group制定，所以Matter over Thread產品必須通過Thread Group的認證。Wi-Fi則由Wi-Fi聯盟進行規范，所以Matter over Wi-Fi產品必須通過Wi-Fi Alliance認證。

為了讓Matter產品加入Matter網絡，需要一個配網的過程，Matter支持三種類型的配網方式，而低功耗藍牙則是首選配網方式，所以Matter產品一般都會要求支持低功耗藍牙功能。

Matter技術包含了三份規格書及其他要求文檔，大家可以從以下鏈接獲取Matter技術規范：https://csa-iot.org/developer-resource/specifications-download-request/

其中Core specification是它的核心規范，Application cluster specification對Matter組件cluster進行了詳細規定，Device library specification則是對設備層面的一些約束和規定。

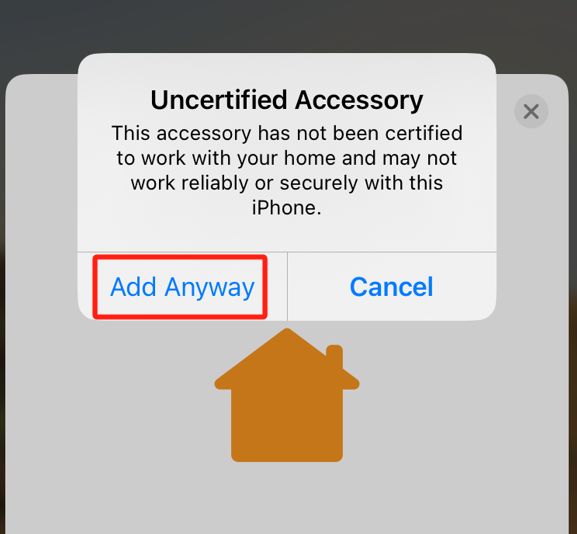

不像藍牙和Wi-Fi，即使你不過認證，也照樣可以使用藍牙和Wi-Fi技術。由于Matter采用了PKI技術，而且它又是一個應用規范，你要使用Matter技術，必須通過Matter認證。為此CSA提供了多種資源幫助大家學習了解Matter，大家可以參考如下資源網站：https://csa-iot.org/developer-resource/specifications-download-request/

Matter是一個非常復雜而又現代的標準，但是短短4年時間，Matter就實現了從提出到落地到追捧的成績，不得不說這是一個“Matter奇跡”。下面我們一起來了解一下這個“奇跡”的更多細節。

1.1 Matter架構

如下展示了Matter協議棧在整個系統中的位置，可以看出Matter就是一個應用協議。

Matter協議棧本身又是由application, data model, interaction model, action framing, security, Message Framing and Routing和Transport and IP Framing組成，如下：

Application

Application層定義最終產品的業務邏輯。例如，對于門鎖應用程序，業務邏輯可以根據來自特定語音命令來打開和關閉門鎖。它還可以定義用PIN碼開鎖或者LED反應等。

Data Model

Data Model層用來描述Matter節點支持的遠程操作，這里面主要運用了attributes, commands和events三個Matter概念，我們把相應的attributes，commands和events組合，就成了Matter設備里面的一個基石：cluster。Cluster本身是一個抽象的概念，用來定義一個一個的Matter設備，具體定義可參見之前的：Matter Application Cluster Specification。正因為有了cluster，才能讓用戶快速開發出自己的Matter產品，同時保證互聯互通。

Interaction Model

Data Model層對數據進行了抽象，而Interaction Model層則用來定義節點與節點之間如何交換數據。通俗地講，Interaction model就是用來規定交互命令集的，我們把發起交互的節點叫initiator (一般都是client設備)，而接收者稱為target (一般為server設備)。

Action Framing

Action Framing層用來把Interaction Model層的命令轉成serialized格式。

Security

Security層把上面的數據進行加密并添加MAC。

Message Framing and Routing

這層主要把包頭添加到數據中，組成一個真正的包。

Transport and IP Framing

這層把數據傳輸?shù)綄Χ耍饕抢肨CP或者UDP協議，同時Matter定義了Message Reliability Protocol (MRP)協議，用來信息確認，重傳和拒絕重復信息。如前所述，在配網（commissioning）過程中，通信是建立在Bluetooth Transport Protocol （BTP）協議之上。

1.2 Matter拓撲結構

Matter可以同時支持Wi-Fi/Thread/Ethernet，也就是說Matter可以讓不同網絡中的設備進行互聯互通通信，這個主要是指Thread board router 可以實現Wi-Fi和Thread通信互轉。不僅如此，Matter還允許接入其他網絡設備，比如ZigBee設備，這主要通過一個Matter bridge設備來實現。在Matter拓撲結構中，還有一個節點非常重要：Matter controller，Matter controller用來完成配網和遠程控制設備，比如蘋果的HomePod mini和Home app就是一個典型的Matter controller節點。如下為一個典型的Matter拓撲結構：

一般來說，一個Matter網絡稱為一個Fabric，共享同一個根操作證書的所有節點可以歸為同一個Fabric，簡單來說，一個生態就是一個Fabric（當然也可以包含多個），比如家里同時有蘋果Google亞馬遜的音箱，那么你可以認為你家里有三個Matter fabric，每個fabric是獨立的，但這里要強調的是，Matter支持一個設備接入多個fabric，也就是可以同時用蘋果Google亞馬遜控制同一個Matter設備，比如門鎖。

1.3 Matter數據模型(Data Model)和設備類型

如下為一個典型的data model表示：

Node

節點(Node)是一個邏輯上獨立的設備，有自己唯一的網絡地址。每個Matter設備由一個或多個Node組成。

Endpoint

一個Node包含多個Endpoint，每個endpoint是一個邏輯上獨立的功能模塊。比如門鎖，它除了可以包含門鎖這個endpoint外，它還可以包含溫度傳感器這個endpoint。

注意：endpoint 0預留為Matter的utility cluster，而且每個Matter設備都必須強制包含它。

Cluster

Endpoint由一個或多個cluster組成，cluster可以認為是一個基本功能集，它包含attributes， commands和events三個組件。比如前面說的門鎖endpoint，它除了可以包含開鎖/關鎖這個cluster外，它還可以包含報警cluster以實現報警功能。

Matter定義了兩種類型的Cluster：

Server –提供Attributes, Commands和Events

Client – 對Server發起交互（interaction）操作

Cluster的詳細規格定義請參見Matter Application Cluster Specification。如何通過cluster組成endpoint，進而組成設備類型，這個則是Matter Device Library Specification規定的內容。

Attribute

Attribute就是一條條表示物理量或者狀態的數據記錄，他們保存在設備的存儲器中。

Command

Command就是下文所說的action，用來觸發server的特定行為，比如關鎖命令用來觸發關鎖操作。

Event

Event其實是一種特殊的attribute，它用來更新設備的狀態，因此你可以把event當成是一種歷史數據記錄。

1.4 Matter交互命令和模型(Interaction Model)

通俗地講，Interaction model就是用來規定交互命令集的，我們把發起交互的節點叫initiator (一般都是client設備)，而接收者稱為target (一般為server設備)。

Matter定義了如下interaction類型：

Read

用來讀取attributes或events的值

Write

用來修改attribute的值

Invoke

用來發送commands

Subscribe

用來訂閱target的數據報告，從而不用定時去查詢相關數據，我們可以訂閱attribute，也可以訂閱event。

Interaction本身由transaction組成，而transaction又由action組成，每個action包含1條或者多條信息，如下：

下面我們以門鎖為例子來具體講講interaction模型。

1.4.1 Interaction例子：門鎖

下面例子假設initiator為Matter controller，target為door lock。

Read interaction

如下為讀取DoorLock cluster 中的LockType attribute 的交互圖：

Write interaction

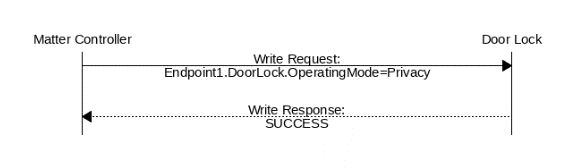

如下為修改DoorLock cluster 中的OperatingMode attribute的交互圖（修改為privacy模式意味著門鎖只能從建筑內打開）：

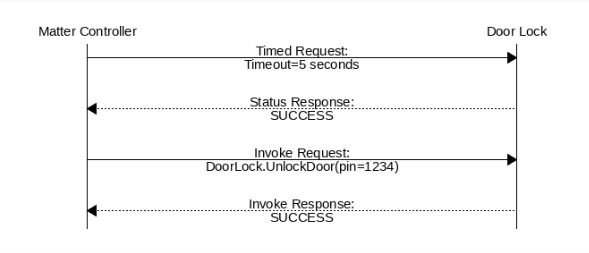

Invoke interaction

如下為調用DoorLock cluster的UnlockDoor command的交互圖，其中Timed request用來定時命令的有效時間，為可選項。

Subscribe interaction

如下為訂閱DoorLock cluster 的LockState attribute狀態值的交互圖，這是一個持續進行的交互，除非一方停止或者返回失敗。

1.5 Matter網絡安全

Matter使用128-bit AES-CCM 算法來加密數據，為了得到AES密鑰，根據兩種不同的應用場景，Matter定義了兩種會話（session）建立方式：Passcode-Authenticated Session Establishment (PASE)和Certificate-Authenticated Session Establishment (CASE)

1.5.1 PASE

PASE僅用于配網（commission）過程中，SPAKE2+算法通過8位passcode來建立一個安全通道，為了減輕設備端計算負擔，可以直接把離線計算好的SPAKE2+ Verifier用來驗證passcode。

1.5.2 CASE

CASE用于正常業務通信過程中，CASE是建立在前面配網成功基礎上的，配網成功后，節點會得到一個節點操作證書（Node Operational Certificate，NOC）。當兩個節點使用CASE進行通信時，他們的NOC必須共用同一個根證書，也就是他們必須屬于同一個Fabric。有了NOC，就可以使用SIGMA算法來得到前述AES密鑰了。

需要注意的是，Matter message包含如下元素：

Message Header – 會話和傳輸有關的信息

Protocol Header – Matter消息的語義規定

Payload – 真正的內容

雖然AES-CCM算法可以保證三個元素的完整性，但是只有Protocol Header和Payload會加密。

1.6 Matter網絡配網

Matter配網（commissioning）就是把一個設備加入Matter Fabric（也叫Matter操作網絡）的過程，此過程包含兩個角色：

Commissioner device，一般放在Matter controller中，用于發起配網過程。

Commissionee device，就是還未添加到Matter網絡中的設備。

為了完成配網，commissionee必須提供如下onboarding信息：

16-bit Vendor ID and 16-bit Product ID

12-bit device discriminator

27-bit setup passcode

8-bit Discovery Capabilities Bitmask

上面這些信息可以以下面三種方式提供：

手動配對碼（Manual Pairing Code）

二維碼（QR Code）

QR Code Payload

雙方必須支持Manual Pairing Code，但推薦使用二維碼，當然各個生態系統也可以定義自己的discriminator和setup passcode。 配網流程如下圖所示：

如果上述配網流程成功，那么設備將得到如下信息：

由fabric ID和node ID組成的實例名

Node Operational Certificate(NOC)

NOC對應的私鑰

Access Control List

操作網絡的其他信息

1.7 Matter重要概念介紹

1.7.1 Matter Node(節點)

Matter node就是一個Matter設備的實例，一個Matter設備有可能包含一個或多個node，每個node通過64bit的node id來標識。我們也可以把不同的node組成一個group，并用16bit的group id來標識。

1.7.2 Matter controller(控制器)

Matter controller也是Matter網絡的一個節點，它可以遠程配置和控制附件設備，如下為兩種典型的controller。

PC機中我們常見的controller就是CHIP Tool，當然Android或者iOS也支持CHIP Tool，開發者在調試Matter設備的時候，用得最多的就是CHIP Tool，如何在各大平臺中配置和使用CHIP Tool，大家可以參考：

https://docs.nordicsemi.com/bundle/ncs-latest/page/nrf/protocols/matter/getting_started/testing/index.html#ug-matter-gs-testing

對于商用Matter生態系統，controller是一個組合體，比如蘋果Matter生態，它的controller應該是iOS里面的Home app和HomePod音箱的組合體。

1.7.3 Matter Fabric(網絡)

一個Matter Fabric就是一個Matter網絡，一個Matter Fabric中的所有節點共享同一個根證書，所以他們可以相互通信，每個Matter Fabric會分配一個64bit的ID進行標識。一般來說，一個Matter生態就是一個Matter fabric，比如蘋果的Home就是一個fabric，谷歌的home又是另一個fabric。

1.7.4 Multi-fabric/multi-admin接入多生態

一個Matter node(節點)可以接入一個Matter fabric，也可以同時接入多個Matter fabric，比如同時被蘋果/谷歌/亞馬遜的音箱控制，這個特性就稱為multi-fabric或者multi-admin。Multi-fabric將保證不同的生態可以相互兼容，提高Matter應用的互聯互通性能。

1.7.5 Matter bridge

智能家居是一個非常碎片化的市場，除了Matter技術外，還有很多其他技術運用在智能家居市場中，比如藍牙和ZigBee。為了將這些現有的智能家居產品一攬子接入Matter生態，Matter規范里面提出了Matter Bridge這個設備類型，通過Matter bridge，我們可以把非Matter設備快速接入Matter生態。如下網絡拓撲結構演示了如何將一個藍牙燈泡接入Matter網絡，然后Matter controller像控制正常Matter設備一樣去控制它。

1.7.6 Matter標準OTA

Matter規范要求設備必須支持設備升級功能，雖然Matter定義了一整套設備升級標準，但Matter沒有強制規定設備必須采用這套標準的OTA升級方式，也就是說設備也可以采用其他方式來升級，比如使用基于藍牙或者Wi-Fi的SMP方式進行升級。

Matter標準OTA定義了兩個角色：OTA Provider和OTA Requestor，OTA Provider和OTA Requestor都是cluster，因此他們都有client和server角色之分，要升級固件的設備叫OTA requestor，而提供固件的設備（比如controller）叫OTA provider。

1.7.7 Distributed Compliance Ledger(DCL)

通俗地說，DCL是CSA運營的一個分布式數據庫服務器，既然DCL是一個記賬簿，它不會不斷地更新和發展的。每當成員公司有新品發布，他們就會把這個新品的認證信息寫到DCL中。如果頒發了新的PAA證書，這個信息也會寫入DCL中。前面提及的Matter標準OTA，新image的URL信息也可以寫入到DCL中。CSA也可以撤銷或者作廢DCL中的一些證書或者認證信息?？傊珼CL就是一個分布式數據庫服務器，保證了PKI系統的正常運行，同時也保證了Matter各個生態的互聯互通。

1.7.8 Certificate Declaration(CD)

每當一個產品通過了Matter認證，CSA就會頒發一個CD證書給它，CD證書包括Vendor ID，Certificate ID，certification type等，由于一個產品類別下所有設備共用同一個CD，因此CD都是hard code在應用中的。

2. 支持Matter的nRF設備介紹

2.1 Matter over Thread nRF設備

Nordic支持Matter over thread應用的SoC主要包括nRF5340和nRF52840兩款。

2.1.1 nRF5340主要特性

帶1 MB 閃存和 512 KB 內存的128/64 MHz Arm Cortex-M33 應用處理器

帶256 KB 閃存和 64 KB 內存的64 MHz Arm Cortex-M33 網絡處理器

低功耗藍牙

藍牙測向

Matter

Bluetooth mesh, Thread, Zigbee

ANT

NFC

高級安全性

USB, QSPI, HS-SPI

105 °C 擴展工作溫度

1.7-5.5 V 電源電壓范圍

開發nRF5340應用時，在nRF Connect SDK中選擇的開發板類型為：

nrf5340dk_nrf5340_cpuapp。

2.1.2 nRF52840主要特性

64 MHz Arm Cortex-M4 帶FPU

1 MB閃存 + 256 KB RAM

低功耗藍牙，藍牙m(xù)esh

2Mbps

2.4 GHz 收發器

ANT, 802.15.4, Thread, Zigbee

長距離

+8 dBm 發射功率

-95 dBm 靈敏度

支持IEEE 802.15.4無線電

Matter

Thread

Zigbee

1.7V至5.5V供電電壓范圍

全速12 Mbps USB

NFC-A tag

PWM

UART, SPI, TWI, PDM, I2S, QSP

高速 32 MHz SPI

Quad SPI 接口32 MHz

12位/200 ksps ADC

128位 AES CCM, ARM CryptoCell

USB 2.0

開發nRF52840應用時，在nRF Connect SDK中選擇的開發板類型為：

nrf52840dk_nrf52840

2.2 Matter over Wi-Fi nRF設備

要實現Matter over Wi-Fi應用，需要同時使用nRF5340和nRF7002/nRF7001兩款芯片，nRF7002/nRF7001是Wi-Fi 6協同IC，他們只運行Wi-Fi有關的MAC層，Matter的其他部分還是跑在nRF5340上。

2.2.1 nRF7002主要特性

Wi-Fi 6站點(STA)

2.4 GHz和5 GHz雙頻段

符合802.11a/b/g/n/ac/ax標準

用于物聯網的低功耗安全Wi-Fi

與低功耗藍牙的理想共存

目標喚醒時間（TWT）

SPI / QSPI

1個空間流（SS）

20MHz通道帶寬

64 QAM (MCS7)，86 Mbps PHY

OFDMA（下行鏈路和上行鏈路）

BSS著色

共存接口

nRF Connect SDK提供支持

開發nRF5340+nRF7002應用時，在nRF Connect SDK中選擇的開發板類型為：

nrf7002dk_nrf5340_cpuapp。

2.2.2 nRF7001主要特性

nRF7001跟nRF7002功能差不多

但它只支持2.4G頻段

不支持5G頻段。

3. nRF Connect SDK和Matter SDK

開發Matter應用，你可以選擇Nordic自己的SDK：nRF Connect SDK來開發，也可以選擇Matter官方SDK：Matter SDK來開發。其實兩套SDK基本上差不多，并且是相互包含的關系，也就是說，nRF Connect SDK里面已經包含了Matter SDK，站在nRF Connect SDK角度來看，Matter SDK就是它的一個模塊。

同樣，Matter SDK里面也包含了nRF Connect SDK，站在Matter SDK角度來看，nRF Connect SDK就是它的一個模塊。由于兩者的互包含關系，導致兩者的版本無法同步，也就是說，當nRF Connect SDK開始下一個版本開發的時候，它會鎖定Matter SDK一個版本，比如nRF Connect SDK v2.5.0開發的時候，由于Matter SDK v1.2.0.0還沒有發布，因此它鎖定的版本就是Matter SDK v1.1.0.1；同樣當Matter SDK v1.2.0.0開始開發的時候，由于nRF Connect SDK v2.5.0還沒有發布，因此它鎖定的版本就是nRF Connect SDK v2.4.0。

這就導致一個現象，Matter SDK鎖定的nRF Connect SDK版本總是落后于Nordic最新版本，nRF Connect SDK鎖定的Matter SDK版本也總是落后于Matter官方最新版本。

如果你是做一個商業產品開發，強烈建議你使用nRF Connect SDK來進行開發，因為每個nRF Connect SDK版本的發布都會對Matter所有例子進行考核和測試，以保證他們的質量和穩定性，這也是為什么nRF Connect SDK會對Matter SDK打很多補丁以保證其質量。

而且nRF Connect SDK同時支持Windows/MacOS/Linux平臺，讓你不再局限于Linux開發平臺（經過一定修改后，我們也可以讓Matter SDK跑在Windows平臺，下文會對此進行介紹）。

如果你想測試Matter最新的特性，而這個特性nRF Connect SDK暫時又沒有，那么可以使用Matter SDK來進行開發和調試，待下版本nRF Connect SDK包含了該特性，你就可以直接移植過去，快速發布你的產品。

欲查看Matter SDK鎖定的nRF Connect SDK版本，大家可以打開這個文件：config/nrfconnect/.nrfconnect-recommended-revision，如下：

由于nRF Connect SDK會對它鎖定的Matter SDK版本進行修改，我們沒辦法一眼看出它鎖定的版本，但是大家可以從如下網站找到每個版本的nRF Connect SDK鎖定的Matter SDK版本以及它遵守的Matter規范版本。

https://docs.nordicsemi.com/bundle/ncs-latest/page/nrf/protocols/matter/index.html

nRF Connect SDK version	Matter specification version	Matter SDK version
v2.5.99 (latest)	1.2.0	1.2.0.1
v2.5.2	1.1.0	1.1.0.1
v2.5.1	1.1.0	1.1.0.1
v2.5.0	1.1.0	1.1.0.1
v2.4.3	1.1.0	1.1.0.1
v2.4.2	1.1.0	1.1.0.1
v2.4.1	1.1.0	1.1.0.1
v2.4.0	1.1.0	1.1.0.1
v2.3.0	1.0.0	1.0.0.2
v2.2.0	1.0.0	1.0.0.0
v2.1.4	1.0.0	1.0.0.0
v2.1.3	1.0.0	1.0.0.0
v2.1.2	1.0.0	1.0.0.0

雖然nRF Connect SDK和Matter SDK相互包含，但他們使用同一套工具鏈，而且這套工具鏈是伴隨nRF Connect SDK一起下載和安裝的，另外，不管你使用Matter SDK來開發Matter應用還是使用nRF Connect SDK來開發Matter應用，nRF Connect SDK都必須下載和安裝，下面我們會以nRF Connect SDK為主來講解Matter應用開發流程，然后在此基礎上再講解Matter SDK開發Matter應用的流程。

實際上，你只要熟悉了nRF Connect SDK開發流程，也就熟悉了Matter SDK開發流程，因為兩者幾乎一模一樣。

4. nRF Connect SDK開發環境搭建

關于nRF Connect SDK搭建和介紹，這里有一篇博文：

開發你的第一個nRF Connect SDK/Zephyr應用程序l，

推薦大家去看一下。下面我們會對博文內容進行濃縮，簡要介紹nRF Connect SDK。

4.1 前置安裝

在我們開始正式的開發環境配置之前，我們先需要下載如下三個工具：

Visual Studio Code：https://code.visualstudio.com/，這個就是我們的跨Windows/Linux/MacOS平臺的IDE工具。

nRF command line tools：https://www.nordicsemi.com/Software-and-Tools/Development-Tools/nRF-Command-Line-Tools/Download#infotabs，這個就是j-link驅動以及nrfjprog等Nordic提供的一些有用的命令行工具。

west，git和Python，這三個工具是可選的，不過大家手動安裝他們一下，某些場合還是蠻有用處的。請注意，即使大家沒有手動安裝這3個工具，Nordic工具鏈也會自動包含這三個工具，只不過大家使用工具鏈里面自帶的工具，會有一點麻煩，所以這里建議大家可以先手動安裝他們。

4.2 VS Code開發環境搭建

Microsoft Visual Studio Code（VS Code）是Nordic推薦的開發nRF Connect SDK應用的跨平臺IDE工具，所以nRF Connect SDK開發環境搭建都是在VS Code中進行的。

4.2.1 插件安裝

首先下載相應的插件。打開VS Code，進入Marketplace，搜索“nrf”，然后選擇“nRF Connect for VS Code Extension Pack”進行安裝，一旦nRF Connect for VS Code Extension Pack安裝成功，所有nRF插件都自動安裝成功。目前Nordic開發了如下nRF插件：

4.2.2 nRF Connect SDK安裝

由于nRF Connect SDK放在GitHub服務器上，下載和安裝nRF Connect SDK的時候請一定要使用VPN，否則很有可能就會下載不完整或者失敗。

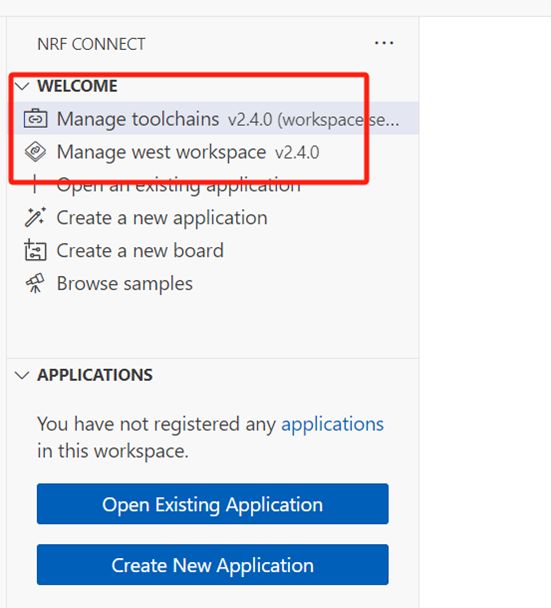

上面的nRF Connect for VS code插件安裝成功后，點擊左邊的插件圖標，進入WELCOME面板，選擇Manage SDKs，

然后在右邊列表框中選擇Install SDK，

然后選擇相應版本的nRF Connect SDK，

請注意，如果你是一個新用戶，強烈建議你選擇最新版本，即列表里面版本最高的版本，上面是v2.5.0（截止本文第一次發表時），但是當你讀到這時，最高版本有可能已經到v2.6.0，v2.7.0，甚至更高，請選擇此時最高版本。(注意：*.*.99之類的版本是開發專用版本，不能用于量產)

選擇好版本后，然后選擇SDK安裝根目錄，一般使用默認推薦的目錄即可，如下。

大家千萬不要使用很長的目錄作為安裝根目錄，否則在Windows上編譯例子的時候，經常會碰到目錄名太長的編譯報錯。

然后VS code開始下載nRF Connect SDK，

下載完成之后，你就可以打開SDK所在的根目錄，

SDK在下載過程中，經常碰到下載不完整的情況，而且這種情況又不會報錯，為此我們可以通過下面的方式去檢驗nRF Connect SDK是否下載完整和正確，選擇Manage west workspace，然后選擇West Update，

如果nRF Connect SDK還缺少一些組件沒有下載完整，此時在OUTPUT窗口，你將會看到類似下面這樣的報錯信息：

如果nRF Connect SDK已經完整下載并正確，此時在OUTPUT窗口，你將會看到下面的信息輸出：

除了上述的VS code安裝成功確認方式，我們也可以通過目錄和命令行的方式來確認nRF Connect SDK是否完整安裝正確。

nRF Connect SDK和工具鏈安裝成功后，都放在Windows如下目錄里面：

打開CMD，進入相應SDK根目錄，然后輸入命令：git show，以確認安裝版本是否正確：

然后，我們可以手動輸入命令：west update，以同步nRF Connect SDK所有倉庫，從而確認SDK是否下載完整和正確，

如果最后沒有出現報錯信息，說明所有關聯倉庫都已經下載并同步成功，nRF Connect SDK已經下載完整和正確。

4.2.3 Toolchain安裝

nRF Connect SDK開發使用的Toolchain也可以通過VS Code直接安裝，上面的nRF Connect for VS code插件安裝成功后，點擊左邊的插件圖標，進入WELCOME面板，然后選擇Manage toolchains，在右邊的列表框中選擇Install Toolchain，如下：

根據你選擇的nRF Connect SDK版本選擇對應版本的Toolchain，比如nRF Connect SDK v2.5.0對應的Toolchain安裝如下所示：

然后開始下載Toolchain，

下載成功后，自動解壓和安裝，

如下為安裝成功的提示：

這里需要注意的是，Toolchain安裝可以不用VPN，但使用VPN可以讓安裝更穩定更可靠。

如果你PC里面有多個版本的Toolchain，你可以選擇任一版本作為當前版本，

4.2.4 安裝必須的Python腳本

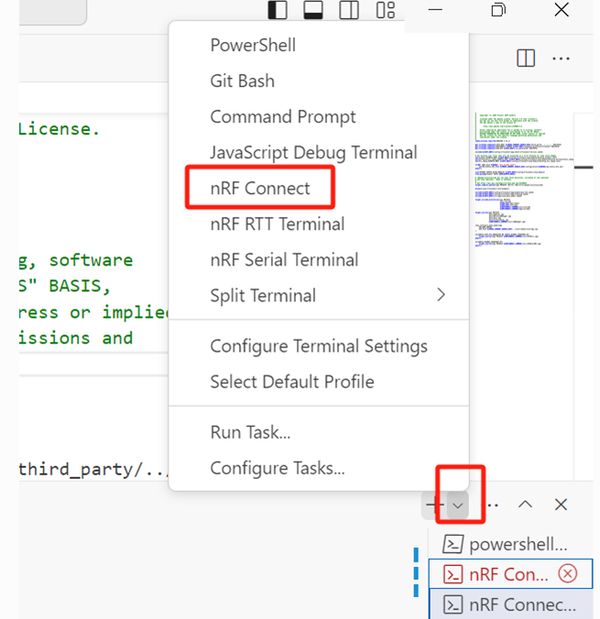

nRF Connect SDK雖然已經預裝了大部分的Python腳本，但是Matter模塊里面有些Python腳本還沒有安裝。很多人電腦里裝了多個Python環境，怎么保證我們現在使用的Python環境是nRF Connect SDK v2.5.0 Toolchain自帶的？為了確保執行的是nRF Connect SDK Toolchain里面的Python，而不是操作系統環境變量中的Python，推薦大家使用VS code的終端來執行命令，即打開如下nRF Connect終端：

這樣就保證了該命令行的環境是nRF Connect SDK Toolchain設置的環境，在該終端中執行的任何命令都是針對nRF Connect SDK Toolchain環境來說的。

我們輸入如下命令：

pip3 install -r C:/ncs/v2.5.0/modules/lib/matter/scripts/setup/requirements.nrfconnect.txt

這樣系統就會自動補全nRF Connect SDK Toolchain缺少的Python包，如下所示：

4.2.5 zap工具安裝

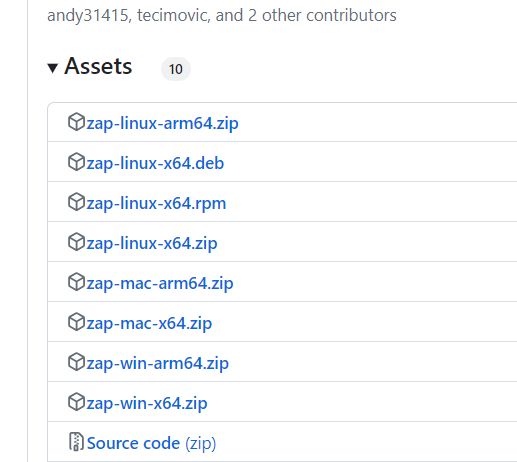

nRF Connect SDK安裝成功后，我們就需要開始安裝zap工具，zap工具是用來添加/編輯/刪除前文所述的node/endpoint/cluster，因此它是一個必須安裝的工具。對nRF Connect SDK來說，zap工具的安裝是比較簡單的，Nordic特意提供了如下Python命令幫助大家安裝：

首先進入matter倉庫主目錄：

cd C:ncsv2.5.0moduleslibmatter

然后執行如下命令，其中“C:NordicToolszap-win-x64”是zap工具安裝的根目錄，大家也可以選擇其他目錄。

python scripts/setup/nrfconnect/get_zap.py -l C:NordicToolszap-win-x64 -o

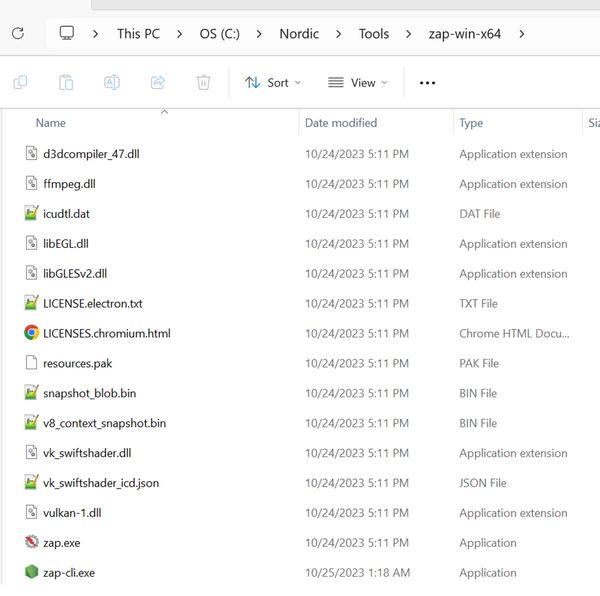

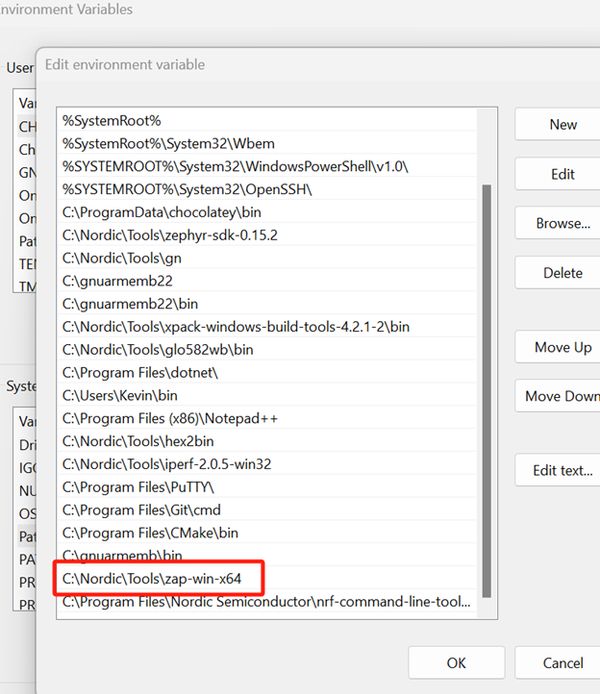

zap工具安裝成功后，記得把C:NordicToolszap-win-x64這個目錄添加到操作系統的環境變量中。

至此，nRF Connect SDK開發環境已經搭好，下面我們來編譯一個例子來驗證一下開發環境是否真得搭成功了。

4.3 使用nRF Connect SDK編譯Matter例程

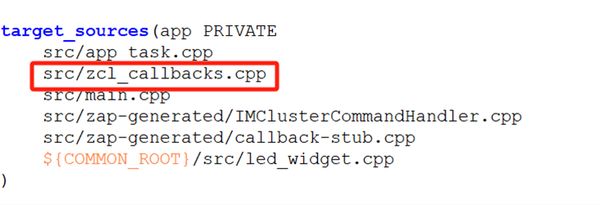

nRF Connect SDK使用CMakeLists.txt文件來表示項目，并通過CMake命令來取代傳統的通過GUI來添加源文件和目錄，使用Kconfig來配置項目以取代傳統的頭文件配置方式，使用DeviceTree來配置底層驅動文件以取代傳統的頭文件配置方式，如果大家對CMake/Kconfig/DeviceTree不熟的話，建議閱讀：開發你的第一個nRF Connect SDK/Zephyr應用程序l，以加深對nRF Connect SDK的理解。

Matter項目很大，編譯起來特別費時間，有時為了快速驗證你的開發環境是否搭好，大家可以跑一個簡單的例子，比如zephyr/samples/basic/blinky，以測試你的開發環境是否搭好。這里我們就不跑了，大家自己可以先測一下。下面我們?yōu)榇蠹抑苯友菔綧atter例子是如何編譯和運行的。

我們以nrf/samples/matter/lock為例，詳細闡述如何使用nRF Connect SDK來編譯和運行Matter例子。nrf/samples/matter/lock是一個門鎖例子，同時支持Matter over Thread和Matter over Wi-Fi，如果你選擇nrf5340dk_nrf5340_cpuapp或者nrf52840dk_nrf52840，那么這個例子自動編譯成Matter over Thread應用；如果你選擇nrf7002dk_nrf5340_cpuapp，那么這個例子自動編譯成Matter over Wi-Fi應用。

下面我們以nrf52840dk_nrf52840為例（nrf5340dk_nrf5340_cpuapp和nrf7002dk_nrf5340_cpuapp跟它一模一樣，只需更換板子即可），來編譯和運行這個門鎖例子。

選擇APPLICATIONS標簽頁，選擇Open Existing Application，

選擇目錄：nrf/samples/matter/lock，

打開上述項目后，將自動跳出Add Build Configuration頁面，在Board列表框中，選擇開發板：nrf52840dk_nrf52840，

然后選擇Configuration選項，如果留空，默認選擇prj.conf，大家也可以選擇其他配置項。

其他一些配置項的說明如下所示：

選擇Build Configuration，開始編譯，視你的PC配置情況，編譯有可能耗時達10分鐘之久，編譯成功后，你將看到如下輸出：

整個VS code一覽圖如下所示：

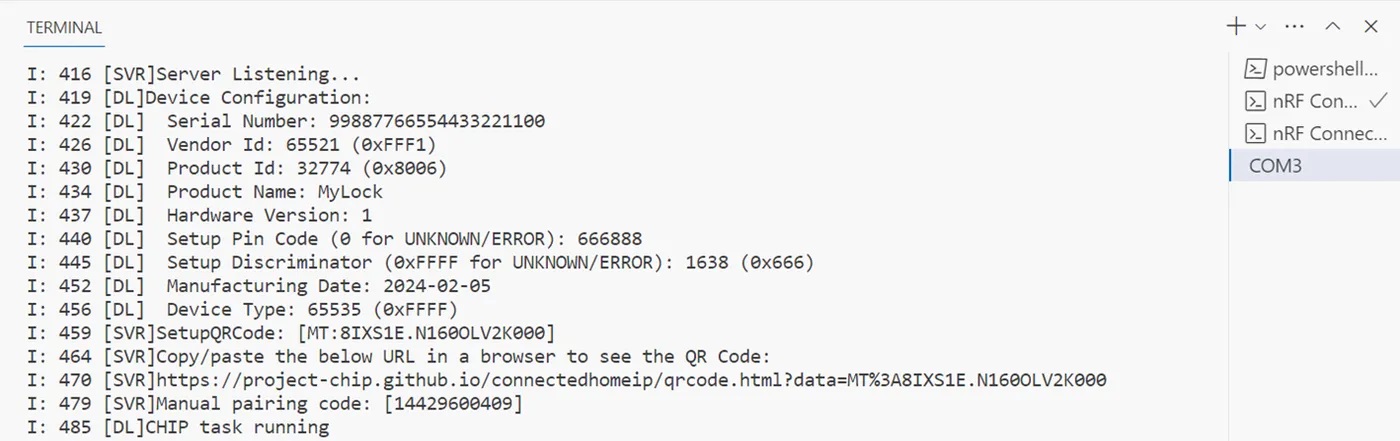

至此，項目編譯成功，大家可以點擊“Flash”將代碼下載到板子里面，然后Matter應用就自動跑起來了，打開PC串口助手，你將看到如下輸出日志，說明Matter應用已經在正常運行了。

5. Matter SDK開發環境搭建

如前所述，搭建Matter SDK開發環境之前，必須先搭建好nRF Connect SDK開發環境，請大家先按照第4章的要求，搭建好nRF Connect SDK開發環境，然后再來讀這一章。

5.1 Matter SDK下載和安裝

5.1.1 Matter SDK下載

Matter SDK是放在GitHub上的，因此必須使用VPN來下載Matter SDK。

首先，打開CMD，進入c:/ncs目錄，然后輸入如下命令：

git clone https://github.com/project-chip/connectedhomeip.git

上面命令將把Matter SDK公共的倉庫都下載下來，而且自動切換到Matter SDK的master分支，如果你要切換到一個特定的tag，比如v1.2.0.1，請執行：

git checkout v1.2.0.1

由于Matter SDK支持眾多平臺和廠商，我們還需要下載這些第三方的倉庫，為此，我們再輸入如下命令：

cd C:/ncs/connectedhomeip/scripts
python checkout_submodules.py --platform nrfconnect

上面的platform參數來指明下載哪個平臺或廠商的倉庫，如果沒有指明，說明下載所有平臺或廠商的倉庫，這個工作量是巨大的（目前是19GB左右），下載的時間也是很長的。上面的例子我們指明了nrfconnect平臺，這就意味著它只會下載Nordic Matter開發相關的倉庫，這個就小多了，大概1.5GB不到。

如果你之前已經安裝過Matter SDK，現在只是想更新到最新版本，那么使用下面命令即可：

git pull
git submodule update --init

5.1.2 安裝缺少的Python模塊

然后我們還需要安裝缺少的Python模塊，這個是針對于nRF Connect SDK Toolchain來說的。nRF Connect SDK Toolchain是直接為nRF Connect SDK準備的，因此它不用做任何修改，就可以直接編譯nRF Connect SDK例子，但對Matter SDK例子，它有一些額外的Python模塊需求，因此我們需要將其補充完整。為了確保執行的是nRF Connect SDK Toolchain里面的Python，而不是操作系統環境變量中的Python，推薦大家使用VS code的終端來執行命令，即打開如下nRF Connect終端：

這樣就保證了該命令行的環境是nRF Connect SDK Toolchain設置的環境，在該終端中執行的任何命令都是針對nRF Connect SDK Toolchain環境來說的。

我們輸入如下命令：

pip3 install -r C:/ncs/connectedhomeip/scripts/setup/requirements.build.txt

這樣系統就會自動補全nRF Connect SDK Toolchain缺少的Python包，如下所示：

5.1.3 安裝合適的zap工具

雖然前面nRF Connect SDK開發環境搭建過程中，已經安裝好了zap工具，但是這個zap工具的版本有可能跟Matter SDK要求的zap工具版本不一樣，為此我們還需要再安裝一次期望版本的zap工具。

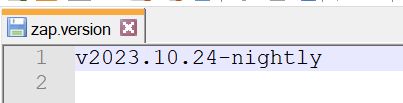

首先我們需要先確認zap工具的版本對不對，大家可以通過scripts/setup/zap.version這個文件確認：

這就意味著對Matter SDK v1.2.0.1來說，它需要的zap工具版本是v2023.10.24-nightly，然后大家可以到如下鏈接下載相應版本：https://github.com/project-chip/zap/releases，找到版本“v2023.10.24-nightly”，然后下載自己平臺的安裝包。

比如Windows，就下載zap-win-x64.zip這個壓縮包，下載成功后，解壓縮，將其放在某個目錄下，然后把該目錄添加到Path變量中，如下為我電腦上的解壓縮路徑和Path變量值：

如果你的PC安裝有老的zap工具，那么請記得把上面的環境變量一定要指向你剛剛解壓縮的目錄，而不是原來的值。另外原來的zap工具會在如下目錄生成一個緩沖文件：

為了更好的兼容性，大家可以把這個文件直接刪掉。

至此，Matter SDK已經下載和安裝完畢，下面我們就可以開始用它來編譯和運行Matter應用了。

5.2 編譯Matter SDK例子

5.2.1 Linux/MacOS平臺

原生的Matter SDK就支持Linux和MacOS平臺，因此你不要做任何修改，你就可以在Linux和MacOS上編譯Matter SDK例子，大家可以參考4.3節介紹的步驟，去編譯Matter SDK里面的例子，比如exampleslock-appnrfconnect，這個是Matter SDK里面自帶的門鎖例子。

5.2.2 Windows平臺

由于前面已經把nRF Connect SDK開發環境搭建好，我們可以直接使用nRF Connect SDK開發環境來編譯和運行Matter SDK例子，整個步驟跟前述的編譯運行nRF Connect SDK例子一模一樣。

5.2.2.1 修改Matter SDK以適配Windows平臺

由于原生的Matter SDK只能在Linux和MacOS上進行編譯，我們需要對原生的Matter SDK進行幾處修改才能直接在Windows上進行編譯，修改的地方如下所示：

在connectedhomeip/build_overrides目錄下，新建一個空文件，文件名為：pigweed_environment.gni。這個文件創建一次就可以，然后可以適用所有Matter工程。

修改一些編譯腳本。請大家將

https://patch-diff.githubusercontent.com/raw/project-chip/connectedhomeip/pull/30982.diff

對應的文件下載下來，命名為30982.diff，放在c:/ncs目錄下，然后執行

git apply c:/ncs/30982.diff

就可以自動修改相應腳本以支持Windows，如下：

注意：這個補丁是針對Matter SDK版本v1.2.0.1的，Matter SDK未來版本有可能會把這個PR合并進去，這樣這個補丁就沒有必要再打了。

修改每個項目的CMakelists.txt文件，只改一個地方：

把本項目目錄下的third_partyconnectedhomeip這個文件包含的內容直接取代CMakelists.txt中的變量connectedhomeip，即把../../../..取代connectedhomeip，使

get_filename_component(CHIP_ROOT ${CMAKE_CURRENT_SOURCE_DIR}/third_party/connectedhomeip REALPATH)

這句話變成

get_filename_component(CHIP_ROOT ${CMAKE_CURRENT_SOURCE_DIR}/third_party/../../../.. REALPATH)

5.2.2.2使用Matter SDK編譯Matter例程

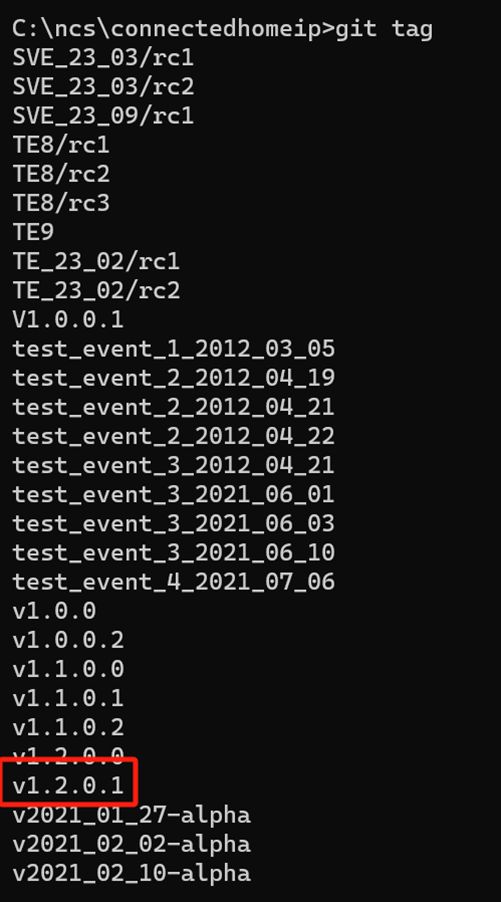

如果你前面沒有選擇Matter SDK的版本，那么你首先要checkout一個你期望的版本，一般選擇一個tag來開發和測試，而且一般都是選擇最新的tag來開發和測試，如下圖所見，截止本文發表時，Matter SDK最新的tag是v1.2.0.1。

為此我們選擇v1.2.0.1這個tag來演示我們下面例子的編譯和測試。我們在CMD中輸入如下命令：

git checkout v1.2.0.1
git submodule update

我們還是以Matter SDK原生的lock例子為例：connectedhomeipexampleslock-appnrfconnect，來闡述整個編譯過程。

首先修改CMakelists.txt文件（前面說得pigweed_environment.gni這個空文件記得要先創建），得到：

然后像編譯nRF Connect SDK例子一樣去編譯這個lock例子。由于Matter SDK使用了nRF Connect SDK的工具鏈，因此我們必須要知道當前Matter SDK鎖定的nRF Connect SDK的版本是多少。查看Matter SDK要求的nRF Connect SDK版本，大家可以打開這個文件：C:ncsconnectedhomeipconfignrfconnect.nrfconnect-recommended-revision，如下：

說明它要求的nRF Connect SDK版本是v2.4.0，接下來我們就要在WELCOME標簽頁中選擇nRF Connect SDK v2.4.0以及對應的Toolchain，如下：

然后選擇Open Existing Application，找到目錄：connectedhomeipexampleslock-appnrfconnect，如下：

然后選擇開發板：nrf52840dk_nrf52840

然后選擇“Build Configuration”開始編譯，編譯成功后，將有如下輸出日志：

點擊Flash，將程序下載到開發板：

程序運行起來后，將有如下日志輸出：

按下Button4，設備就會開始藍牙廣播，表示已經做好配網準備，可以接入Matter生態了：

下面我們就會講解如何使用HomePod mini來測試Matter設備。

6. 使用蘋果HomePod mini測試你的Matter設備

不管是用nRF Connect SDK編譯的lock例程（4.3節），還是用Matter SDK編譯的lock例程（5.2.2.2節），編譯成功并運行后，他們的測試流程都是一樣的。

首先確保設備藍牙廣播已經開啟，日志有“advertising started”字樣，如果沒有開啟，請按開發板最后一個按鍵以激活藍牙廣播。

然后我們從日志中可以看到一個網址，如下：

https://project-chip.github.io/connectedhomeip/qrcode.html?data=MT%3A8IXS142C00KA0648G00

將上面網址拷到瀏覽器中，即可以得到配網用的二維碼，

目前Nordic所有例子默認都使用上面二維碼來配網，大家只要掃描上面二維碼就可以完成配網。

在開始下面的測試步驟之前，請確保你的HomePod mini和iPhone或者iPad連接同一個路由器，而且HomePod mini已經跟該iPhone或者iPad的Home app綁定好。

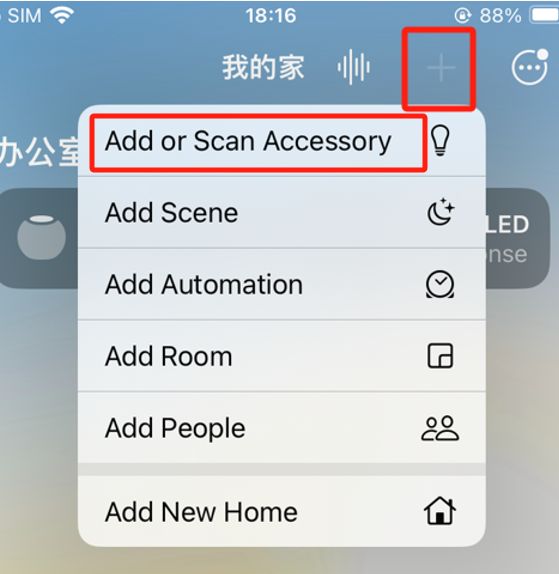

打開iOS設備上的Home app，點擊右上角的“+”，選擇Add or Scan Accessory，如下：

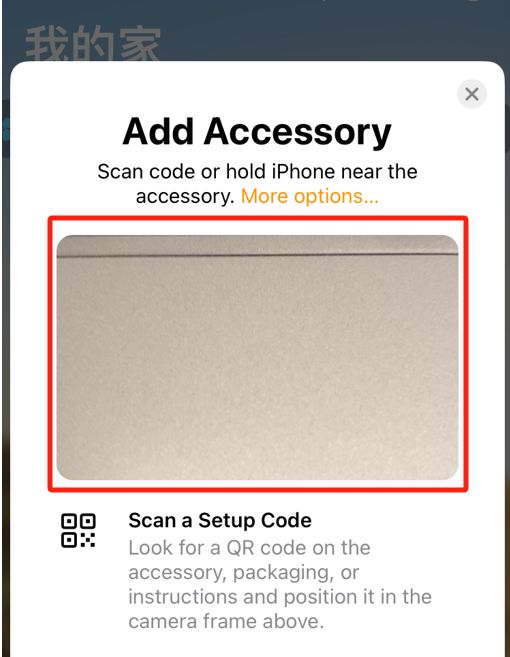

跳出下面的掃描窗口，將掃描窗口對準上面的二維碼，掃描成功后，配網真正開始。

大家也可以從日志看出，配網流程正在進行中，下面就是截取配網流程的一個小片段的日志：

過一會，iOS設備就會彈出如下對話框，這個是因為我們使用的是測試DAC證書和測試用PID等，請大家參考第8章如何獲取生產用的證書和ID等信息，這里我們選擇“Add Anyway”。

設備配網成功后，iOS設備會連續出現如下界面：

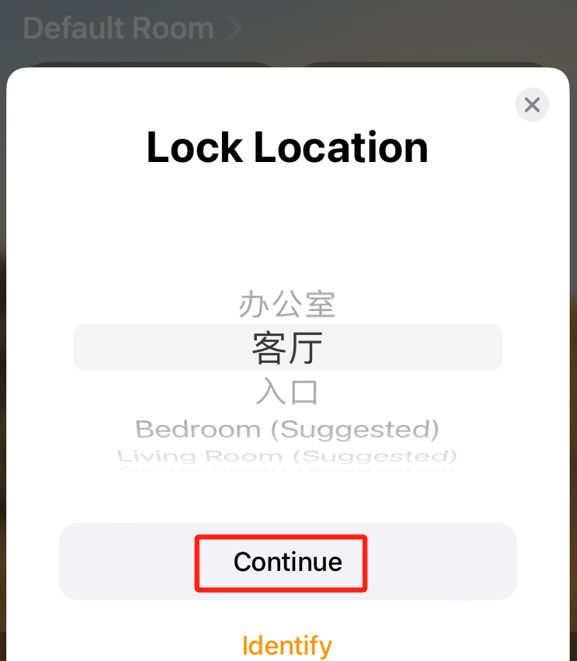

選擇這個設備所在的位置：

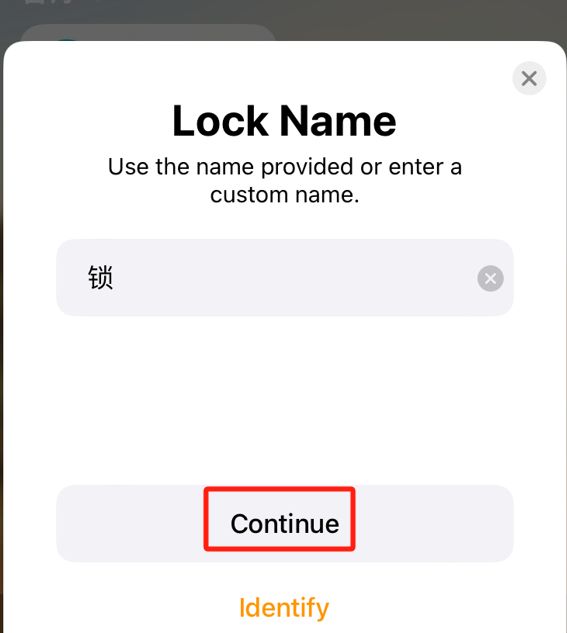

給這個設備取一個好記的名字：

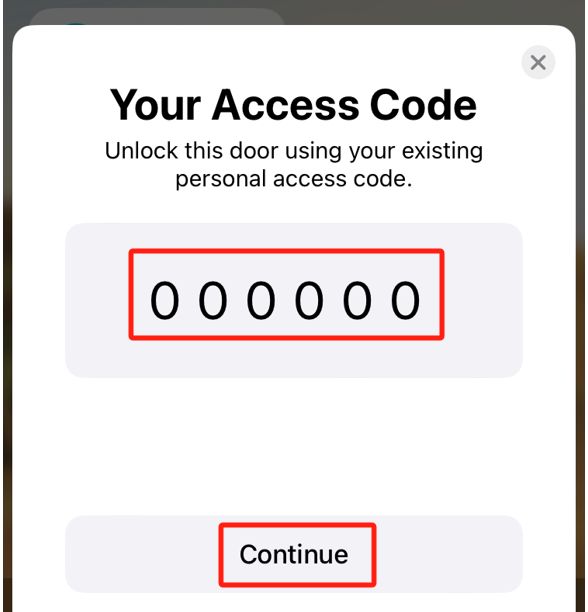

如果是鎖設備類型，還需要設置它的訪問密碼：

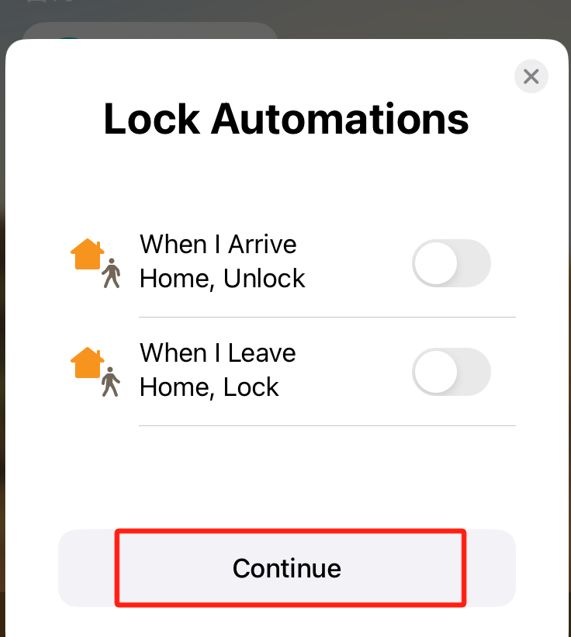

設置一些自動化的場景：

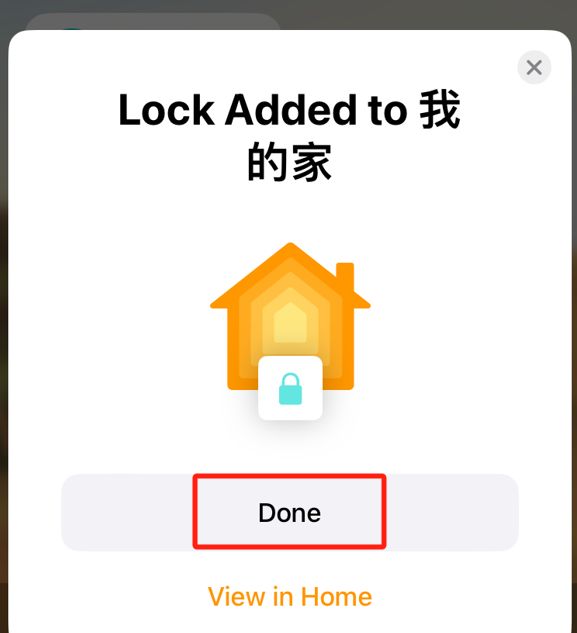

最后顯示設備添加成功的界面，如下：

同時大家也可以從Home app的主界面看到這個添加成功的設備，如下：

除了從iOS設備上觀察設備是否添加成功，你也可以從日志輸出來佐證設備是否添加成功，設備添加成功后，你一般會看到如下紅色標注的日志：

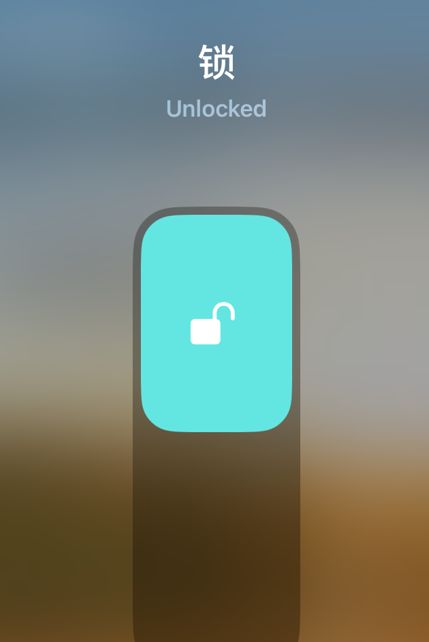

設備添加成功后，我們就可以對設備進行各種操作，比如我們去開鎖，開鎖可以通過Home app直接操作，也可以通過語音Siri來操作，不過二者有點不一樣。通過Home app操作的話，你直接點擊如下圖標即可：

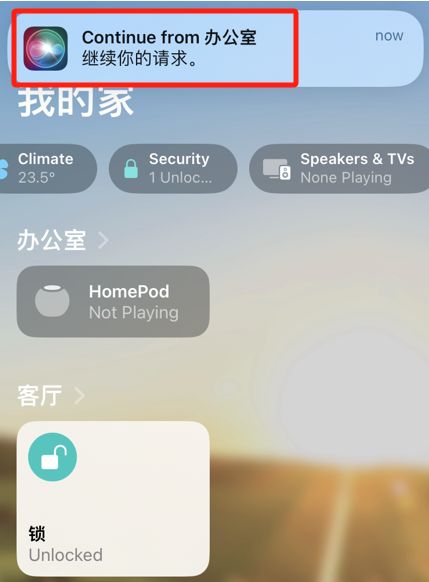

通過Siri可以發出開鎖命令，但是它無法開鎖，必須通過Home app確認才能開鎖（這個是出于安全考慮），即Siri發出開鎖命令后，Home app會收到如下確認信息，確認后才能開鎖：

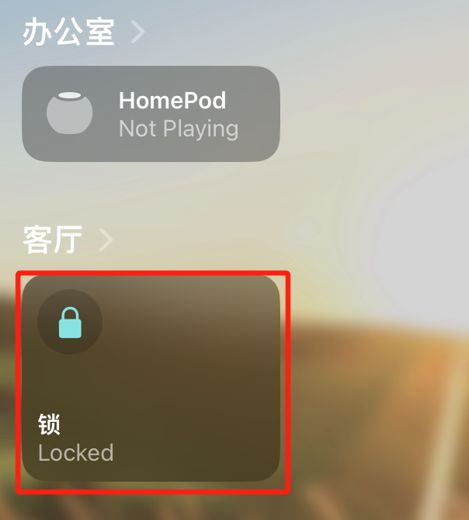

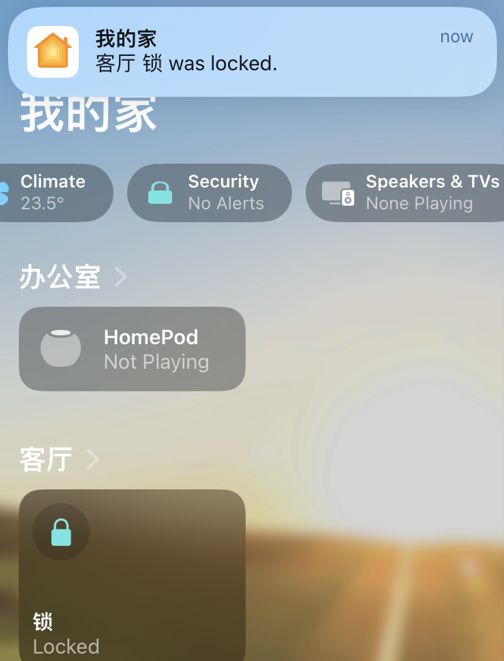

關鎖操作相對安全一些，因此Home app和Siri都可以直接執行關鎖操作，Home app直接就關鎖成功，而Siri關鎖成功的同時會給Home app發一條消息，告知鎖已關閉，如下：

大家除了可以從iOS設備看到開鎖或者關鎖成功的界面，也可以從輸出的串口日志看到開鎖或者關鎖成功的標志，如下：

7. 開始你的Matter定制開發之旅

Matter開發主要包括兩方面的工作：一是Matter應用本身的開發，二是非Matter應用開發。Matter應用開發本質上就是cluster/endpoint/node的添加、編輯、刪除以及相關回調事件處理等，如前所述，這個需要通過zcl編輯工具zap來生成ember層的代碼，以及手動添加或者修改其他c++文件來實現，下面一一對此進行介紹。

下面例子我們是基于nRF Connect SDK v2.5.0例子：

nrfsamplesmattertemplate

來闡述的（v2.5.0是截止本文發表時的最高版本，對于讀者你來說，請選擇當下最新版本）。

如果你第一次接觸nRF Connect SDK，建議你先讀完這篇文章：

開發你的第一個nRF Connect SDK/Zephyr應用程序l，然后再往下看。

首先在VS Code的nRF Connect插件中重新選擇nRF Connect SDK v2.5.0和nRF Connect SDK Toolchain v2.5.0，如下：

然后選擇Create New Application，并選擇Copy a sample，

選擇例程放置在哪里，

選擇Add to Workspace：

然后就可以按照4.3節的做法來編譯這個例子，選擇開發板：nrf52840dk_nrf52840，

然后選擇Build Configuration，開始編譯，視你的PC配置情況，編譯有可能耗時達10分鐘之久，編譯成功后，你將看到如下輸出：

下面我們將在此例程基礎上，對其進行定制開發，開發的內容主要包括兩部分：一是添加Matter on/off light設備，二是添加藍牙LBS（LED和Button服務）服務，具體請見下文。

7.1 添加Matter On/Off Light設備

7.1.1 添加cluster

如前所述，我們可以使用ZAP來添加endpoint和cluster。首先我們確認zap版本是否正確（前面我們來回切換nRF Connect SDK和Matter SDK，有可能會導致zap版本混亂，這里有必要再次確認一下），輸入如下兩條命令進行確認：

cd C:\ncs\v2.5.0\modules\lib\matter
python scripts/setup/nrfconnect/get_zap.py -l C:\Nordic\Tools\zap-win-x64 -o

ZAP工具安裝成功后，我們就可以用它來編輯zap文件，在我們這個項目里面，zap文件就是

C:/ncs/bulb/src/template.zap

template.zap是一個JSON文件，包含了應用所有的cluster，command和attribute。我們可以使用如下命令打開這個zap文件：

zap C:/ncs/bulb/src/template.zap --zcl C:/ncs/v2.5.0/modules/lib/matter/src/app/zap-templates/zcl/zcl.json --gen C:/ncs/v2.5.0/modules/lib/matter/src/app/zap-templates/app-templates.json

cmd窗口如下所示：

同時彈出ZCL窗口：

可以看出，例子目前只有Endpoint 0，選擇Endpoint 0，并選擇“Enabled Clusters”，我們可以看到這個Endpoint使能了哪些cluster，比如Descriptor cluster。

下面我們添加一個Endpoint以支持Matter On/Off Light設備，選擇“ADD ENDPOINT”，在彈出的對話框中，選擇“Matter On/Off Light”，如下：

請確認on/off cluster已使能，然后點擊配置圖標。

在彈出的對話框中，確認On/Off Attribute已經使能。

同時確認Off和On命令已使能：

至此，我們的endpoint和cluster就添加成功了。

但上面的添加操作只是修改了zap文件，對我們SDK沒有做任何修改。接下來，我們就要使用一個Python腳本將這個zap文件轉成相應的c++文件和頭文件，以讓這個修改操作可以編譯到我們的代碼中去。（大家也可以直接去創建相應的c++文件和頭文件，但這個過程比較枯燥和繁瑣，所以我們才引入了zap工具和相應的代碼轉換Python腳本）。

打開CMD，輸入如下命令：

cd C:ncsv2.5.0moduleslibmatter
python ./scripts/tools/zap/generate.py C:/ncs/bulb/src/template.zap -t src/app/zap-templates/app-templates.json -o C:/ncs/bulb/src/zap-generated

至此，cluster已經添加到我們的應用中了。

7.1.2 修改項目代碼

添加完cluster后，我們還需要修改項目代碼，以讓新添加的設備真正可以工作起來。這個工作主要包括兩部分：

添加Matter stack回調函數，以處理controller發送過來的命令，比如開燈。這個主要通過覆蓋MatterPostAttributeChangeCallback()來實現

更新attribute數值，以讓Matter stack可以將最新的狀態或者event同步給controller。這個主要通過Clusters::OnOff::Attributes::OnOff::Set()之類的函數實現。

首先我們先實現MatterPostAttributeChangeCallback()，新建一個文件：src/zcl_callbacks.cpp，然后將如下代碼拷入：

#include "app_task.h"

#include
#include
#include

using namespace ::chip;
using namespace ::chip::app::Clusters;

void MatterPostAttributeChangeCallback(const chip::app::ConcreteAttributePath & attributePath, uint8_t type,
                                       uint16_t size, uint8_t * value)
{
        if (attributePath.mClusterId != OnOff::Id || attributePath.mAttributeId != OnOff::Attributes::OnOff::Id)
                return;

        AppEvent event;
        if (*value) {
            event.Type = AppEventType::TurnOnLED;
            event.Handler = AppTask::TurnOnLEDHandler;
        }
        else {
            event.Type = AppEventType::TurnOffLED;
            event.Handler = AppTask::TurnOffLEDHandler;
        }
        AppTask::Instance().PostEvent(event);
}

本來代碼邏輯可以更簡單，當收到On命令時，調用sBulbLED.Set(true)開燈；收到Off命令時，調用sBulbLED.Set(false)關燈。但這種做法會影響Matter協議棧的行為，因此我們把sBulbLED.Set()操作扔到一個event queue中去執行，而AppTask正好有一個現成的sAppEventQueue，我們正好可以加以利用，這樣當收到On命令時，我們把TurnOnLED事件扔到Event queue，然后在AppTask主循環中取出該事件，并調用該事件的handler：TurnOnLEDHandler。Off命令的處理情況也類似。我們在app_task.cpp加入如下代碼：

void AppTask::TurnOnLEDHandler(const AppEvent &)
{
    LOG_INF("TurnOnLEDHandler");
    sBulbLED.Set(true);
}

void AppTask::TurnOffLEDHandler(const AppEvent &)
{
    LOG_INF("TurnOffLEDHandler");
    sBulbLED.Set(false);
}

其中sBulbLED定義如下：

LEDWidget sBulbLED;

我們同時在AppTask::Init()中對其做如下初始化：

sBulbLED.Init(DK_LED2);
sBulbLED.Set(false);

然后不要忘了在app_task.h中聲明TurnOnLEDHandler和TurnOffLEDHandler，如下：

static void TurnOnLEDHandler(const AppEvent &);
static void TurnOffLEDHandler(const AppEvent &);

為了讓AppTask可以處理上面的TurnOnLED和TurnOffLED事件，我們需要在app_event.h修改如下定義：

enum class AppEventType : uint8_t { None = 0, Button, ButtonPushed, ButtonReleased, Timer, UpdateLedState, TurnOnLED, TurnOffLED};

為了讓app_task.cpp訪問cluster attribute，比如Clusters::OnOff::Attributes::OnOff::Set()，需要加入如下頭文件：（注：本文我們并沒有調用Clusters::OnOff::Attributes::OnOff::Set()，但實際應用肯定會調用它的）

#include

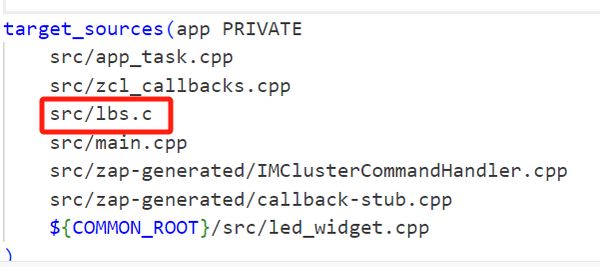

最后我們把src/zcl_callbacks.cpp文件添加到CMakeLists.txt，如下：

然后我們就可以編譯了，成功后會有如下顯示信息：

7.1.3 測試

我們可以按照第6章的方式，測試這個新的Matter設備，這里就不再贅述了。設備配網成功后，iOS Home app將會看到如下設備：

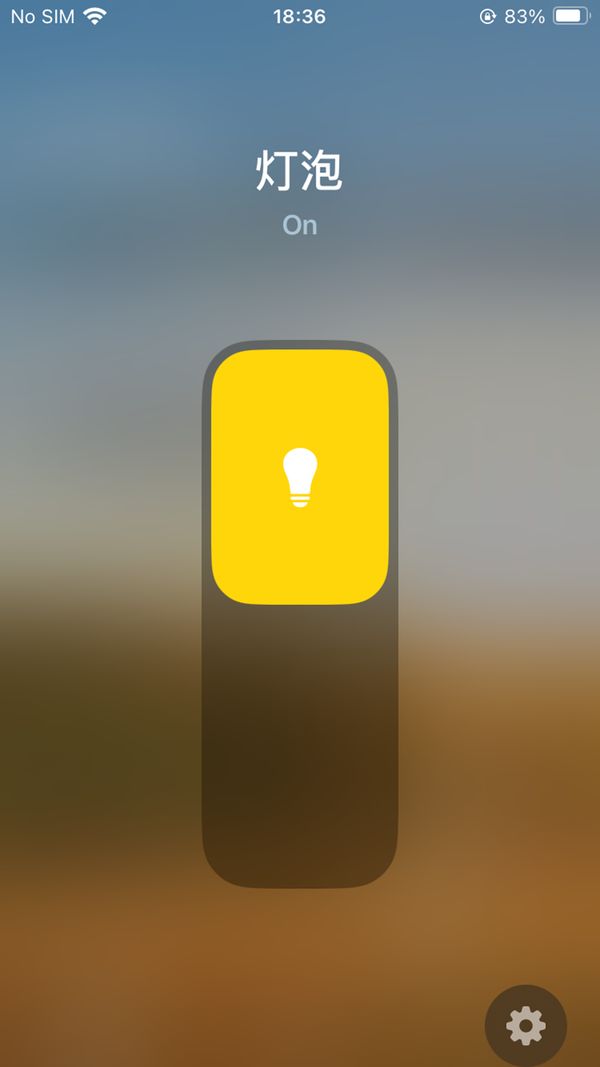

操作燈泡的界面如下所示：

7.2 添加藍牙LBS服務（LED和Button服務）

在nRF Connect SDK中，Matter相關代碼都是用C++撰寫的，除此之外，其他代碼都是使用C代碼編寫的。兩者渾然一體，各自運行良好。

因此，我們只要參考nrfsamplesbluetoothperipheral_lbs這個例子，就可以把LBS服務加入到例子中。

首先我們把nrfsamplesbluetoothperipheral_lbssrcmain.c，改名為lbs.c，并拷貝到項目的src目錄下，即C:ncsbulbsrc。然后在CMakeLists.txt文件中添加此文件：

然后我們需要對lbs.c文件作幾處修改。首先main()函數已經被C++占用了，

我們需要把lbs.c里面的main()函數換成一個普通線程，為此，我們先定義一個靜態線程：

K_THREAD_DEFINE(ble_lbs_thread_id, 1024, ble_lbs_thread, NULL, NULL,
  NULL, 7, 0, 0);

然后把int main(void)改成：

int ble_lbs_thread(void)

由于在Matter應用部分我們已經調用了bt_enable()，dk_leds_init()，init_button()，bt_le_adv_start()，settings_load()等，因此我們把lbs.c中相關調用刪掉。實際上我們只需要bt_lbs_init()這一個初始化函數。

由于Matter應用和lbs.c中都使用了LED模塊，為了有一個更好的直觀效果，我們把lbs.c中的

#define RUN_STATUS_LED DK_LED1
#define CON_STATUS_LED DK_LED2

改成

#define RUN_STATUS_LED DK_LED4
#define CON_STATUS_LED DK_LED4

最后我們合并兩個項目的prj.conf文件，即把

CONFIG_BT_LBS=y
CONFIG_BT_LBS_POLL_BUTTON=y

添加到項目的prj.conf文件中。

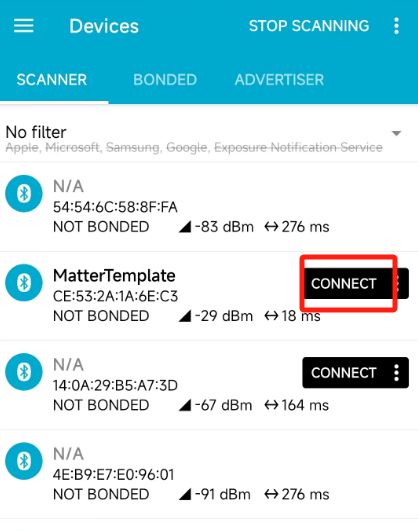

至此項目代碼修改完畢，我們可以編譯了，編譯成功后，下載代碼到板子中，打開手機app：nRF Connect，將看到如下廣播：

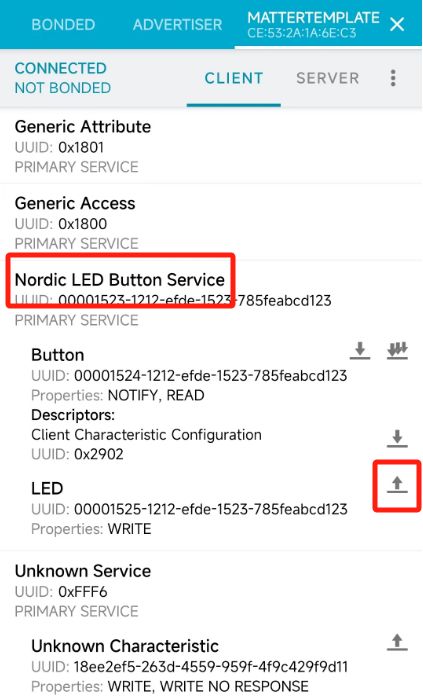

點擊“CONNECT”，連接成功后，我們將看到LBS服務，如下：

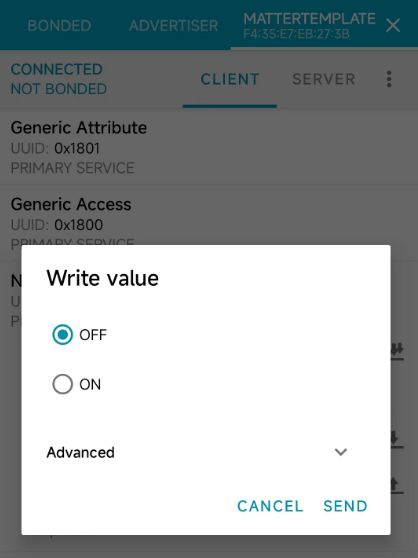

然后我們可以對LED這個特征進行操作：ON或者OFF，板子上的LED3將跟隨命令而變化。

7.3 C代碼與C++代碼混合編程

7.3.1概述

從上面例子大家可以看出，添加Matter設備的時候，我們使用的是C++代碼；添加藍牙LBS服務的時候，我們使用的是C代碼。一個工程中同時存在C和C++代碼，這是Matter應用一個非常突出的特性，這就要求我們既需要理解C語言代碼，也需要了解一定的C++代碼，所以Matter開發是一個比較復雜而富有挑戰的工作。

在Matter開發中，大家碰到一個很常見的問題是：如何讓C代碼調用外部C++代碼編寫的API，或者如何讓C++代碼調用外部C代碼編寫的API。

關于C++代碼調用外部C代碼API，前面其實已經出現過多次，這個跟C代碼調用C代碼API一模一樣，比如在app_task.cpp中，調用了如下外部C語言API：dk_buttons_init，k_msgq_get，k_timer_start等，可以看出跟普通調用幾乎沒有區別。

關于C代碼調用外部C++代碼API，這個處理起來就稍微復雜一些。如果C代碼只是調用一個全局的C++函數，那么我們需要把該函數申明為extern "C"，然后就可以被C代碼調用了；但是C編譯器又不識別extern "C"，因此我們一般在頭文件中使用如下申明：

其中start_lbs_adv()就是一個可以被C調用的C++函數。

還有一種情況，就是C要調用C++類里面的函數，這個時候我們就需要先獲得類對應的實例，然后通過實例去引用本實例自身的函數。如何獲得實例的引用是整個調用最關鍵的部分，好在Matter應用中，我們使用了Singleton（單例）模式，也就是說每個類只會創建一個靜態的全局實例，這也就意味著類函數調用跟全局函數調用差不多，通過這個靜態全局實例，我們就可以調用類里面任何公共函數，比如類AppTask，它的靜態全局實例可以通過AppTask::Instance()獲得，得到這個實例后，我們就可以調用AppTask里面任何公共函數了，比如StartApp()，這樣完整調用例子就變成：AppTask::Instance().StartApp()。

由于我們不會去更改SDK任何原始代碼，我們需要建一個CPP文件作為橋梁去調用其他CPP文件里面的API，這樣就可以保證SDK原始的CPP文件不會動，我們只需要修改該新建的CPP文件就可以完成我們的目標。

下面我們結合實際應用場景來看看C和C++是如何相互交互的。還是以上面的工程為例，我們要添加兩項工作：一是增加LBS原始的廣播，二是當Button狀態變化時，通知到手機app。

7.3.2 C調用外部C++函數示例

本來啟動廣播直接調用bt_le_adv_start()即可，為了演示C調用外部C++ API，這次我們通過調用BLEAdvertisingArbiter::InsertRequest來實現。

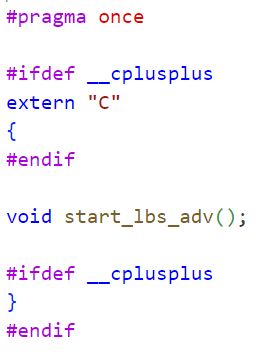

首先我們新建兩個文件：lbs_adv.cpp和lbs_adv.h，在lbs_adv.h我們定義如下可以被C調用的C++ API：

#pragma once

#ifdef __cplusplus
extern "C"
{
#endif

void start_lbs_adv();

#ifdef __cplusplus
}
#endif

然后我們在lbs_adv.cpp中實現start_lbs_adv()，實現代碼如下所示：

/*
 * Copyright (c) 2021 Nordic Semiconductor ASA
 *
 * SPDX-License-Identifier: LicenseRef-Nordic-5-Clause
 */

#include "lbs_adv.h"
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include

#include

using namespace ::chip;

constexpr uint8_t kAdvertisingFlags    = BT_LE_AD_GENERAL | BT_LE_AD_NO_BREDR;
constexpr uint8_t serviceData[] = {BT_UUID_LBS_VAL};
constexpr uint8_t name[] = "LBS_ADV";

void lbs_adv_started(int rc)
{
    printk("LBS advertising started:%dn", rc);
}

void lbs_adv_stopped()
{
    printk("LBS advertising stoppedn");
}

void start_lbs_adv()
{
    static std::array advertisingData;
    static std::array scanResponseData;
    static chip::DeviceLayer::BLEAdvertisingArbiter::Request lbsAdvRequest = {};

    advertisingData[0]  = BT_DATA(BT_DATA_FLAGS, &kAdvertisingFlags, sizeof(kAdvertisingFlags));
    advertisingData[1]  = BT_DATA(BT_DATA_NAME_COMPLETE, name, sizeof(name));
    scanResponseData[0] = BT_DATA(BT_DATA_UUID128_ALL, serviceData, sizeof(serviceData));
    lbsAdvRequest.priority    = 2;
    lbsAdvRequest.options     = BT_LE_ADV_OPT_CONNECTABLE;
    lbsAdvRequest.minInterval = 360;
    lbsAdvRequest.maxInterval = 500;
    lbsAdvRequest.advertisingData  = Span(advertisingData);
    lbsAdvRequest.scanResponseData = Span(scanResponseData);
    lbsAdvRequest.onStarted = lbs_adv_started;
    lbsAdvRequest.onStopped = lbs_adv_stopped;

    chip::DeviceLayer::BLEAdvertisingArbiter::InsertRequest(lbsAdvRequest);
}

可以看出start_lbs_adv()最終調用了Matter C++庫函數: BLEAdvertisingArbiter::InsertRequest()。

最后我們在lbs.c文件中調用start_lbs_adv()，這樣當Matter配網廣播超時之后，我們的LBS廣播就會自動啟動。為了更快地觀察到效果，大家可以把moduleslibmattersrcincludeplatformCHIPDeviceConfig.h中的CHIP_DEVICE_CONFIG_DISCOVERY_TIMEOUT_SECS定義做如下修改：

#define CHIP_DEVICE_CONFIG_DISCOVERY_TIMEOUT_SECS (3 * 60)

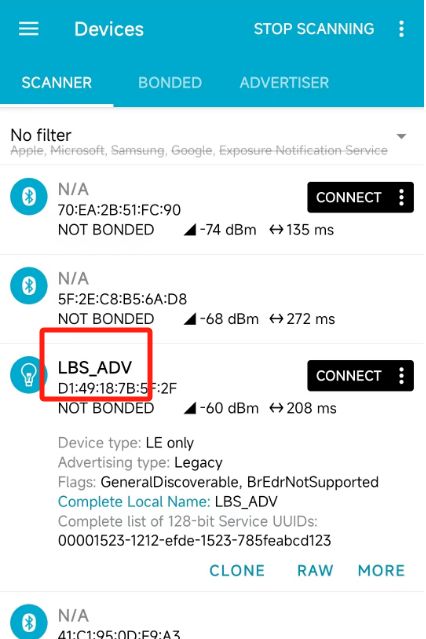

將編譯成功的代碼燒錄到板子，3分鐘超時過后，大家可以看到如下廣播：

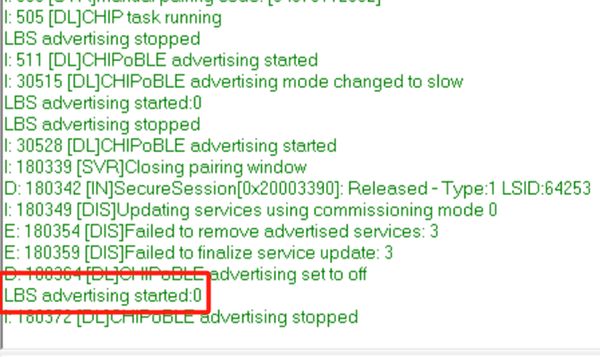

同時串口日志會有如下顯示：

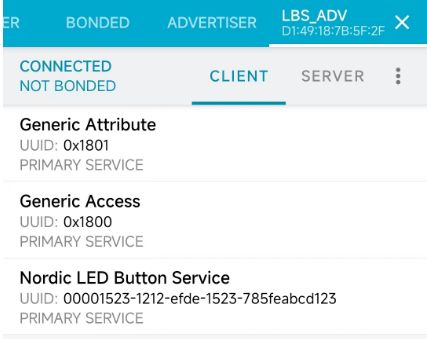

這個時候我們點擊“CONNECT”，連接這個設備，會發現設備只包含LBS服務，之前的CHIPoBLE配網服務由于超時已經被解除注冊了，如下：

7.3.3 C++調用外部C函數示例

現在我們完成第二個工作：當Button狀態變化時，通知到手機app。

這個工作在原始的peripheral_lbs例程中，是通過在button_changed回調函數中調用bt_lbs_send_button_state()實現，由于在app_task.cpp中我們已經實現了按鍵的回調函數：AppTask::ButtonEventHandler，我們將在AppTask::ButtonEventHandler中調用bt_lbs_send_button_state()來實現我們的目的。

首先在app_task.cpp中包含如下文件：

#include

然后直接在AppTask::ButtonEventHandler中調用bt_lbs_send_button_state()，如下：

至此，代碼已全部更改完畢?？梢钥闯鯟++調用外部C函數的確比較簡單，沒有任何多余的操作。

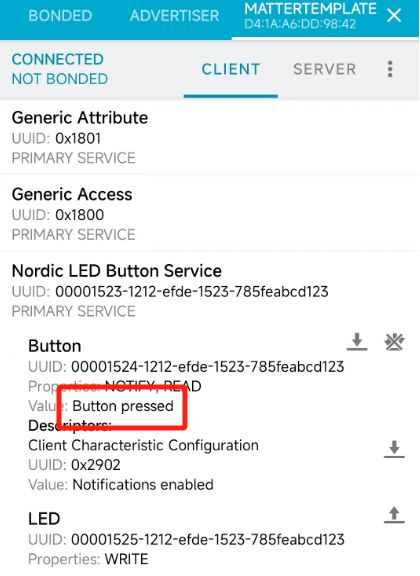

再次編譯代碼，并將新程序燒錄到板子中。跟前面操作一樣，通過手機app：nRF Connect連上板子后，并使能Button特征對應的CCCD，然后我們按下或者松開板子上的按鍵1，手機app的Button特征值會跟隨一起變化，如下：

項目最終代碼大家可以從這里下載：

matter_bulb.zip

8. Matter產品量產注意事項

nRF Connect SDK或者Matter SDK例子默認配置都是開發者模式，這種模式是不能量產的。因此，在產品量產之前，我們還需要做一些額外的配置。

8.1 Matter認證(Certification)

純藍牙或者Wi-Fi產品，即使不通過認證，也是可以量產的，因為藍牙和Wi-Fi更強調他們的連接標準性。跟純藍牙或Wi-Fi標準不一樣，Matter是一個應用級別的標準，而且Matter使用了PKI技術進行鑒定(authenticate)，這就意味著Matter產品必須經過認證(certification)，才能確保產品的互聯互通性。

對于藍牙和Wi-Fi新產品認證，如果它完全繼承芯片原廠或者模塊商的認證，那么它是可以免除ATL實驗室的測試。對于Matter新產品，它必須經過ATL實驗室的測試，然后才能獲得認證證書。當然Matter也有快速認證，前提是你必須有一款產品已經獲得過認證，新產品是在已認證產品的基礎上做微小改動情況下，才能免除ATL實驗室的測試。

前面也提及過，過Matter認證之前，你必須先確保你的產品已經通過藍牙和Thread或Wi-Fi認證。而且要獲得產品認證資格，你還必須加入相關聯盟，這也會產生一定費用。

關于Matter認證的詳細說明，請參考：

https://docs.nordicsemi.com/bundle/ncs-latest/page/nrf/protocols/matter/end_product/certification.html。

Matter認證過程中，有一份PICS文件非常重要，這個需要你提交給ATL和CSA。關于如何生成自己產品對應的PICS文件，還是請參考上面鏈接。

8.2 生態系統的認證

獲得了Matter認證，就意味著你的產品跟所有Matter生態都是互聯互通的。由于種種原因，每個生態還有自己的認證，比如Google有Works with Google Home認證，Amazon有Frustration-Free Setup(FFS)認證。這些認證其實不是必須的，看大家的意愿去選擇要不要過這些認證。具體請見：

https://docs.nordicsemi.com/bundle/ncs-latest/page/nrf/protocols/matter/end_product/ecosystems_certification.html。

8.3 Certification Declaration(CD)固化

當你通過了CSA的Matter認證后，CSA會頒發一個CD證書給你。按照Matter規定，你每升級一次固件，都需要重做一次認證（這個認證是免費的哦），每重做一次認證，CSA都會頒發一個新的CD證書給你，然后你通過OTA把這個新CD取代老CD。

CD一個最重要的作用，就是在設備配網過程中，充當設備自證(Device Attestation)申明。因此我們需要把CD和固件一起燒入到設備中。最簡單的方法，就是定義一個宏，固化到固件中，但這種方法無法更新CD。

還有一種方法，就是把CD放在一個特殊Flash區域，比如Settings或者NVS區域，這樣我們就可以通過Settings或者NVS API更新它。更多細節請見：

https://docs.nordicsemi.com/bundle/ncs-latest/page/nrf/protocols/matter/end_product/configuring_cd.html。

8.4 如何獲取PAI和DAC證書/私鑰

DAC，全稱Device Attestation Certificate，即設備自證證書，DAC證書和DAC私鑰對每個設備來說都是唯一的，也就是大家常說的“一機一密”。PAI，全稱Product Attestation Intermediate，一般一個產品類別對應一個唯一PAI，每個產品下面有許許多多的設備，所以PAI是用來簽署前面的DAC證書的。

對于量產產品來說，你只能使用CSA認證過的CA機構簽發的PAI以及DAC公私鑰對，大家可以聯系CSA授權的CA機構去購買相應證書和密鑰。

在產品開發過程中，如果你不想使用SDK默認的測試證書，那么也可以通過chip-cert來生成自己的測試證書，具體請參見8.3節和8.5節的兩個鏈接里面的介紹。

8.5 Factory data燒寫

Matter產品量產的時候，有很多信息需要燒入到設備中，并且整個產品生命周期不再會改變，這些信息就稱為出廠數據（factory data）。對于Matter設備來說，前面所述的DAC證書，PAI證書，供應商ID，產品ID，序列號，配網信息等，都屬于出廠信息。

為了保證大家可以生成自己需要的factory data，以及把這些factory data正確燒入到設備中，nRF Connect SDK準備了兩個Python腳本：generate_nrfconnect_chip_factory_data.py用來生成JSON格式的出廠數據/配對碼/配對二維碼等，以及nrfconnect_generate_partition.py用來把前面的JSON文件轉成hex文件，這樣就可以通過nrfjprog等J-link工具把hex文件燒入到設備中。

具體來說，我們可以按照下面步驟來完成出廠數據燒寫工作：

在prj.conf中加入：

CONFIG_CHIP_FACTORY_DATA=y

然后重新編譯項目，待編譯成功后，將代碼燒錄板子中。

打開VS Code的nRF Connect終端，然后輸入如下命令：

cd C:ncsv2.5.0moduleslibmatter
python scripts/tools/nrfconnect/generate_nrfconnect_chip_factory_data.py --sn "99887766554433221100" --vendor_id 65521 --product_id 32774 --vendor_name "Nordic" --product_name "MyLock" --date "2024-02-05" --hw_ver 1 --hw_ver_str "release" --dac_cert "credentials/development/attestation/Matter-Development-DAC-FFF1-8006-Cert.der" --dac_key "credentials/development/attestation/Matter-Development-DAC-FFF1-8006-Key.der" --pai_cert "credentials/development/attestation/Matter-Development-PAI-FFF1-noPID-Cert.der" --spake2_it 1000 --spake2_salt "U1BBS0UyUCBLZXkgU2FsdA==" --discriminator 0x666 --generate_rd_uid --rd_uid e2eb609c5a793e5e9de536c211246a2e --include_passcode --passcode 666888 --product_finish "matte" --product_color "black" --out "c:/ncs/bulb/factory_data.json" --schema "scripts/tools/nrfconnect/nrfconnect_factory_data.schema" --overwrite

注意：上面的DAC和PAI還是測試用證書，記得換成自己購買的證書。sn/vendor_id/product_id/vendor_name/discriminator/passcode/spake2_it/spake2_salt等等其他參數也需要按照你們的需求做相應調整。

日志如下所示：

確認configurationnrf52840dk_nrf52840（或者其他板子對應目錄）對應的pm_static.yml包含factory_data分區，并記下分區的起始地址，下面需要用到這個地址值。

然后在VS Code nRF Connect終端中執行如下命令：

python scripts/tools/nrfconnect/nrfconnect_generate_partition.py -i c:/ncs/bulb/factory_data.json -o c:/ncs/bulb/factory_data --offset 0xf7000 --size 0x1000

offset和size就是前面pm_static.yml文件中的address和size

執行結果如下所示：

把上述生成的出廠數據燒錄到設備中，這可以通過如下命令實現：

nrfjprog -f nrf52 --program c:/ncs/bulb/factory_data.hex --sectorerase --verify --reset

執行結果如下所示：

這時，觀察串口日志，我們發現設備的配網信息已發生改變，如下：

審核編輯 黃宇
