本文主要講述拉曼光譜基礎知識。

想象一下，如果我們能夠"聽見"分子的"聲音"，那會是什么樣的？拉曼光譜技術正是這樣一種神奇的工具，它能夠探測分子內部原子的振動模式，就像聽音樂一樣識別不同的分子"指紋"。

在過去十多年中，拉曼光譜已經從物理和化學實驗室的專業工具發展成為分析科學中最重要的技術之一。這項技術的優勢在于對分子具有高度的敏感性，操作相對簡單，而且與紅外光譜不同，水的存在不會干擾檢測過程，更重要的是可以在不破壞樣品的情況下提供詳細的分子結構信息。

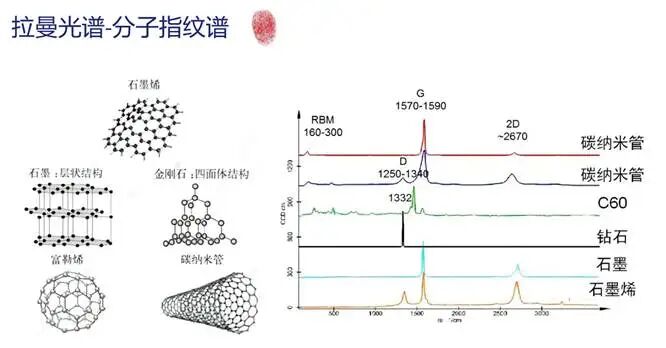

基于這些獨特優勢，拉曼光譜的應用范圍不斷擴展。在材料科學中，它能夠識別石墨烯的層數和質量，監測半導體制造中的應力狀態；在生物醫學領域，它可以識別疾病的分子特征、檢測個別細菌；在太空探索中，它甚至被用于火星探測任務尋找生命跡象。

拉曼散射的基本原理

要理解拉曼光譜，我們先從一個簡單的比喻開始。當光照射到分子上時，就像用手敲擊一個音叉。大部分光會按原來的頻率反射回來，這種現象被稱為瑞利散射。然而，有一小部分光會帶著分子振動的信息返回，頻率發生了微小的變化，這就是拉曼散射現象。

這個現象的物理機制在于光與分子的相互作用。當激光照射分子時，電磁場使分子產生誘導偶極矩(為什么有電磁場？見備注——?dú)v史上的發現)，可以用公式μ=αE來描述，其中α是分子極化率。關鍵在于分子的極化率會隨著原子振動而發生變化，我們可以將其展開為：

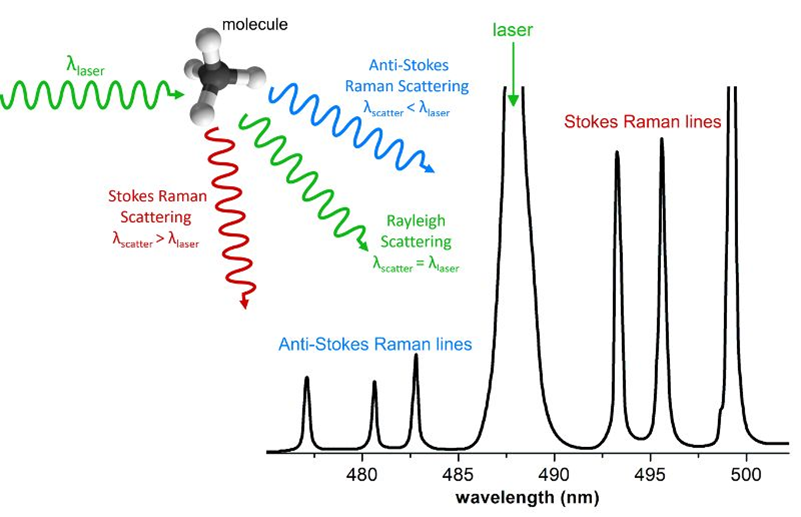

當頻率為ω0的激光與頻率為ωq的分子振動相互作用時，產生三種不同的散射：瑞利散射(ω0)保持原始頻率；斯托克斯散射(ω0?ωq)頻率降低，相當于分子從光中獲得振動能量；反斯托克斯散射(ω0+ωq )頻率升高，相當于振動分子將能量傳給光子。

并不是所有分子振動都能產生拉曼信號，必須滿足選擇定則：(?α/?q)q0≠0，即分子極化率必須隨該振動發生變化。

圖1 |分子振動時發生兩種關鍵變化：極化率變化（分子"軟硬度"變化，紅線）產生拉曼信號，偶極矩變化（電荷分布"偏心程度"變化，藍線）產生紅外信號。雙原子分子只能拉伸振動，三原子分子可拉伸、彎曲等多種方式?？茖W(xué)家通過觀察紅線和藍線的"起伏變化"，就能預測哪種振動在拉曼或紅外光譜中出現，形成分子獨特的"光譜身份證"。

以具體例子來說明：氧分子中兩個原子相互靠近或遠離時，電子云分布變化導致極化率改變，因此其伸縮振動是拉曼活性的。對于二氧化碳分子，對稱伸縮振動（兩鍵同時伸縮）主要改變極化率，是拉曼活性的；而反對稱伸縮振動主要改變偶極矩，是紅外活性的。

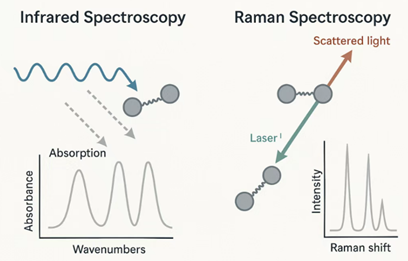

這揭示了重要的互補性：對稱振動通常拉曼活性強而紅外活性弱，反對稱振動則相反。因此拉曼光譜和紅外光譜是互補技術，結合使用可以獲得分子振動的完整信息。

歷史上的發現

19世紀60年代，英國物理學家麥克斯韋通過數學推導發現：當電場和磁場以特定方式相互轉化時，它們會以波的形式在空間中傳播，傳播速度恰好等于光速，這意味著光本身就是電磁波。換句話說，當我們看到一束激光時，實際上是在觀察空間中相互垂直的電場E?和磁場B?在振蕩，它們都垂直于傳播方向并以光速向前傳播。

因此，當激光照射分子時，實際上是電磁場的電場分量直接作用在分子上，引起電子云的微小位移，產生誘導偶極矩μ=αE。所以激光本身就是電磁場，這就像問"為什么水波有水"一樣——因?yàn)榧す饩褪请姶艌龅膫鞑バ问剑@正是拉曼散射現象得以發生的物理基礎。

拉曼信號強度的物理本質

拉曼散射的強度遵循一個重要的物理公式：

這個公式揭示了拉曼散射的深層物理機制。其中極化率變化項(?q/?α)2q0表明只有當分子在振動過程中極化率發生變化時，才會產生拉曼散射，這正是拉曼活性的根本判據。

頻率依賴項(ω0?ωq)4展現了一個重要特性：使用更高頻率的激光可以顯著增強拉曼信號，因?yàn)樾盘枏?qiáng)度與頻率的四次方成正比。激光強度項E20則直接表明拉曼強度與入射激光功率成正比關系。

備注：α是分子的極化率，描述分子在外電場中產生偶極矩的能力。q是分子振動的正常坐標（描述原子運動的集體模式）。

這個公式也為我們指出了增強拉曼信號的兩個主要途徑：提高激光功率和頻率，或者通過特殊方法改變分子的極化率特性。

然而，拉曼散射本質上是一個極其微弱的光學過程。在所有入射光子中，大約只有10?6的光子會發生拉曼散射（相對于瑞利散射的發生概率），絕大部分光子都會發生彈性的瑞利散射。這種固有的弱信號特性使得在實際應用中必須發展各種增強技術來提高檢測靈敏度，這也促進了拉曼光譜技術的不斷發展和創新。

備注：拉曼與熒光信號強度存在巨大差距，熒光截面比普通拉曼大14個數量級，即使在共振拉曼條件下信號增強若干倍，熒光仍比共振拉曼強約8個數量級（108倍）。文獻中常見的"10-6"表述并不是和熒光散射截面比。這14個數量級的強度差異正是普通拉曼光譜信號微弱、極易被熒光"淹沒"的根本原因，也解釋了為何拉曼檢測需要特殊技術來抑制熒光干擾。

共振拉曼光譜是最重要的增強技術之一，其原理基于量子力學中的共振現象。當激光頻率正好與分子的電子躍遷頻率匹配時，就像音叉的共振一樣，分子的響應會被極大放大。從量子力學的角度來看，分子的極化率可以表示為。

在這個表達式中，當激光頻率ω0接近電子躍遷頻率ωri時，分母趨近于零，導致極化率急劇增大，從而使拉曼信號獲得高達108倍的增強。

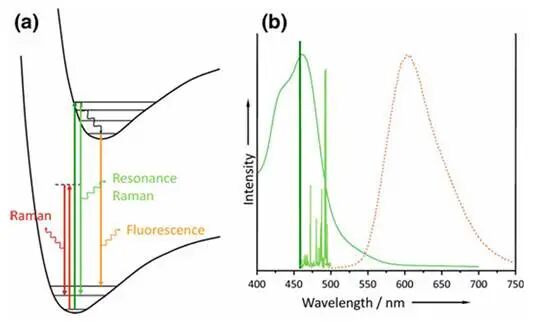

圖2 |分子有多個能量層級，光照射時發生能量跳躍：普通拉曼是分子快速"彈跳"能量微調，共振拉曼是光能量匹配某層級跳躍更強烈，熒光是分子跳到高層后慢慢返回發光。三種對應光譜各有特征：吸收光譜（綠線）顯示分子吸收哪些光，發射光譜（紅線）顯示分子發出哪些光，拉曼光譜（淺綠）顯示光與分子振動的能量交換，共同構成分子的"光學指紋"。

共振拉曼技術的獨特優勢不僅在于信號的大幅增強，更在于其選擇性特征。由于只有與特定電子躍遷耦合的振動模式才會被增強，這使得復雜分子的拉曼譜圖得以顯著簡化。研究者可以通過選擇不同波長的激光來選擇性地研究混合物中的特定分子，甚至可以研究分子激發態的結構信息。

以鳥嘌呤-5'-磷酸核苷的研究為例，這種選擇性特征展現得淋漓盡致。當使用532納米的非共振激光時，所有振動模式都會出現在譜圖中，使得譜圖變得相當復雜難以解析。而當改用244納米激光時，只有與π-π*電子躍遷相關的振動模式被選擇性增強，大大簡化了譜圖的復雜性。如果進一步使用218納米激光，則會增強另一組不同電子躍遷相關的振動模式，為研究者提供了不同角度的分子信息。

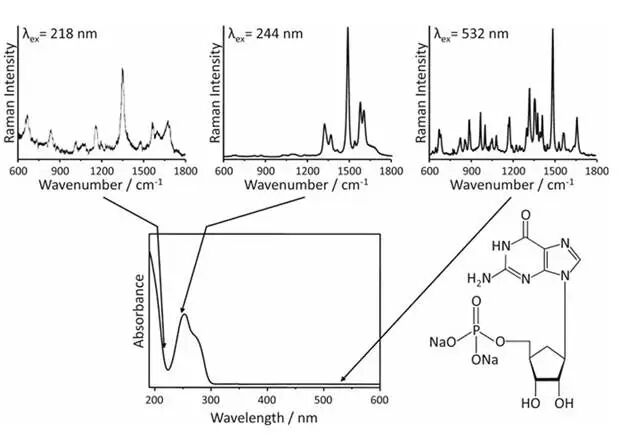

圖3共振拉曼光譜的選擇性。（底部）鳥苷-5'-單磷酸的紫外/可見吸收光譜（結構顯示在右側）。箭頭標記了三種不同的激發波長，用于記錄拉曼光譜（頂部顯示）：532nm非共振拉曼光譜（右側），244nm（中間）和218nm（左側）共振拉曼光譜，涉及兩個不同的電子躍遷。

除了共振拉曼光譜，科學家們還發展了多種其他增強技術。表面增強拉曼散射技術利用金屬納米顆粒的局域表面等離子體共振效應，可以實現106到1014倍的驚人增強。

備注：106-1014倍增強，主要指的是散射截面的增強，而不是整個檢測系統的效率。實際檢測效率增強受綜合因素影響，通常遠低于上述極限，視分子分布、表面活性、光學系統而變化，最常見的范圍是1/100到1/1000。

表面增強拉曼散射技術的發展

1974年，英國南安普敦大學的Fleischmann等人在進行吡啶分子的電化學拉曼光譜研究時，意外觀察到銀電極上吡啶分子的拉曼信號異常強烈，增強了約10?倍。這個發現最初被歸因于電極表面電化學粗化導致的有效表面積增加，但1977年Jeanmaire和Van Duyne以及Albrecht和Creighton幾乎同時獨立證明，即使考慮表面積因素，仍存在10?-10?倍的"真正"增強效應。這一認識開啟了表面增強拉曼散射(SERS)技術的發展歷程，標志著拉曼光譜學的重大突破。

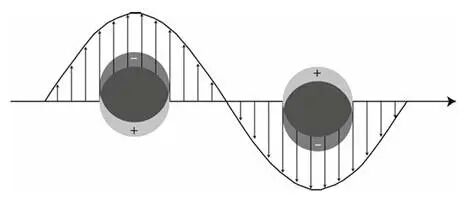

圖4金屬納米粒子就像裝滿可移動電子的小球，當光照射時，電子像海浪一樣集體有規律地來回振蕩，這種被"困"在粒子表面的電子集體振蕩就叫局域表面等離激元。當振蕩頻率與光頻率匹配時，就像推秋千找準節拍，電子振蕩變得特別劇烈，粒子周圍電場極大增強，這是表面增強拉曼光譜等技術的物理基礎。。箭頭表示電場。

SERS技術的增強機制源于兩個協同作用的物理過程。首先是電磁增強機制，它可以提供高達1011倍的信號增強。當金屬納米顆粒在激光照射下激發局域表面等離子體時，這些等離子體就像天線一樣，在顆粒表面產生強烈的局域電場。電場增強因子為，其中g(shù)= (εi?ε0)/(εi+2ε0)，當滿足等離子體共振條件時達到最大值。

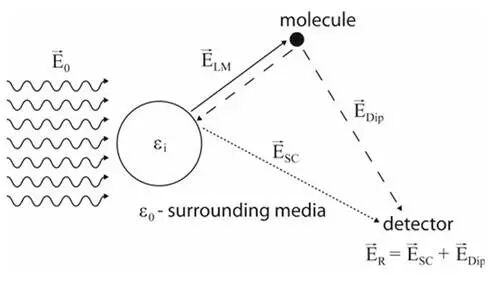

圖5分子接近納米粒子表面時拉曼散射電磁增強機制的示意圖。

與電磁增強機制并行的是化學增強機制，雖然增強倍數相對較小（102-103倍），但同樣重要。在這個過程中，分子與金屬表面形成化學鍵，產生新的電子躍遷態，類似于表面誘導的共振拉曼效應。這兩種機制的結合使得SERS成為目前最強大的拉曼增強技術之一。

理想SERS基底的設計需要滿足嚴格的物理和化學要求。首先，基底材料必須是等離子體活性金屬，主要包括金、銀和銅。銀具有最佳的等離子體性質，在可見光范圍內損耗最小，但化學穩定性較差；金的化學穩定性優異，生物兼容性好，但等離子體響應相對較弱；銅成本低廉，但容易氧化。

基底設計的科學原理和制備技術發展

基底的幾何結構設計至關重要。納米顆粒間的間隙、尖端曲率半徑、表面粗糙度都直接影響電場增強效果。當納米顆粒間距小于10納米時，會形成極強的"熱點"；尖銳的納米結構通過"避雷針效應"進一步集中電場；適度的表面粗糙度（特征尺寸10-100納米）能夠激發多種等離子體模式，擴大增強的光譜范圍。

SERS基底的制備技術經歷了從簡單的電化學粗化到精密納米加工的發展過程。早期的電化學粗化方法簡單易行，但重現性差，增強效果不穩定。納米球光刻技術通過單分散聚苯乙烯小球的自組裝，形成六方密堆積的掩膜，經過金屬沉積和小球去除，制備出規整的納米三角形陣列，顯著改善了重現性。

圖6 |兩種新型SERS基底的例子。a)酶促生長的金屬顆粒；b)電子束光刻制造的基底。

電子束光刻技術能夠精確控制納米結構的形狀、尺寸和排列，制備出性能可預測的SERS基底。雖然成本較高，但為基礎研究和高端應用提供了理想的平臺。近年來發展的模板輔助方法利用陽極氧化鋁、二氧化硅膠體等作為模板，在降低成本的同時保持了結構的規整性。

生物兼容制備方法的發展拓寬了SERS在生物醫學中的應用。酶促金屬沉積利用葡萄糖氧化酶等生物催化劑，在溫和條件下還原金屬離子，制備出形貌可控的納米結構。DNA模板方法利用DNA分子的自組裝特性，引導金屬納米顆粒的定向排列，實現了生物分子水平的精確控制。

生物醫學應用的突破

SERS技術正推動生物醫學檢測領域發生革命性變革，實現了從群體分析向單分子精準檢測的跨越。該技術已具備單個細菌細胞檢測能力，空間分辨率達50×50 nm2，甚至可清晰識別單個病毒的蛋白質外殼和RNA結構，為新藥開發和抗藥性機制研究提供了前所未有的單細胞分析視角。

在分子診斷領域，通過創新的染料標記策略，DNA序列檢測靈敏度達到10??-10?12M，為基因診斷和個性化醫療奠定了堅實基礎。

更令人振奮的是，這些前沿技術正加速向臨床應用轉化，基于SERS的血糖傳感器已在動物實驗中實現準確穩定的在線監測，同時通過與微流控技術的深度融合，創造出僅需180 nL樣品的實驗室芯片平臺，為臨床檢驗、藥物研究和珍貴樣品分析提供了理想解決方案。

尖端增強拉曼技術的發展

針尖增強拉曼散射(TERS)技術代表了拉曼光譜技術發展的最新前沿。這項技術將SERS與原子力顯微鏡巧妙結合，實現了同時獲得高空間分辨率和化學敏感性的目標。TERS技術的空間分辨率可達20 nm，能夠檢測單分子水平的信號，成功突破了傳統光學衍射極限的限制。

這種技術的實現需要在原子力顯微鏡的探針尖端制備納米級的金屬結構，形成高度局域化的電磁場增強區域。當激光聚焦到這個微小區域時，只有探針尖端正下方幾十納米范圍內的分子會產生增強的拉曼信號。這樣既保證了極高的空間分辨率，又提供了足夠的信號強度進行化學分析。

TERS技術的發展為納米科學研究開辟了新的可能性。研究人員可以在納米尺度上研究材料的化學組成和分子結構，觀察單分子的化學反應過程，甚至跟蹤生物大分子的構象變化。這項技術在納米材料科學、表面化學和生物物理學等領域都展現出巨大的應用前景。

技術挑戰

盡管拉曼光譜技術發展迅速，但仍面臨重要挑戰。理論層面，經典電動力學理論存在明顯局限：無法解釋轉動拉曼光譜的離散能級、難以完全描述共振拉曼和SERS的具體機理，且缺乏與分子軌道理論的直接聯系。

實驗方面挑戰更為突出。共振拉曼技術受熒光干擾嚴重，因?yàn)闊晒饨孛姹壤⑸浯?4個數量級，強吸收還可能導致樣品熱分解和光化學反應。SERS技術則面臨重現性差、定量分析困難以及增強機制難以分離等固有問題。

幸運的是，這些挑戰正逐步得到解決。新型激光器和探測器提供更優實驗條件，SERS基底制備技術日趨穩定，人工智能開始應用于光譜數據解析，為技術發展奠定堅實基礎。
