一、項目背景

某知名汽車制造企業的鋼鋁沖壓產線，主要負責汽車車身關鍵結構件的沖壓成型工序，是整車制造的核心環節之一。該產線生產節拍高達15件/分鐘，所加工的沖壓鋼料厚度范圍為2.0 - 3.2mm，屬于中厚板金屬?zèng)_壓場景。在實際生產過程中，會出現兩張或多張鋼料疊合進入沖壓模具的“疊料”現象。

疊料問題不僅會導致沖壓件成型尺寸精度超差、表面出現劃痕或褶皺等質量缺陷，嚴重時還會造成模具刃口損壞、沖壓設備過載停機，給企業帶來高昂的模具維修成本和產線停工損失。據統計，在引入新的檢測方案前，該產線因疊料問題導致的產品報廢率約為0.8%，月均停機維護時間超過8小時，直接經濟損失達數十萬元。因此，亟需一套高效、精準的疊料檢測解決方案，保障產線穩定運行與產品質量。

二、解決方案選型

針對該產線“鋼鋁混合、高速節拍、中厚板檢測”的核心需求，結合阿童木MDSC-9000S的產品特性與行業應用經驗，最終選定其作為疊料檢測核心設備。該設備是專為汽車沖壓場景設計的全金屬雙張檢測解決方案.

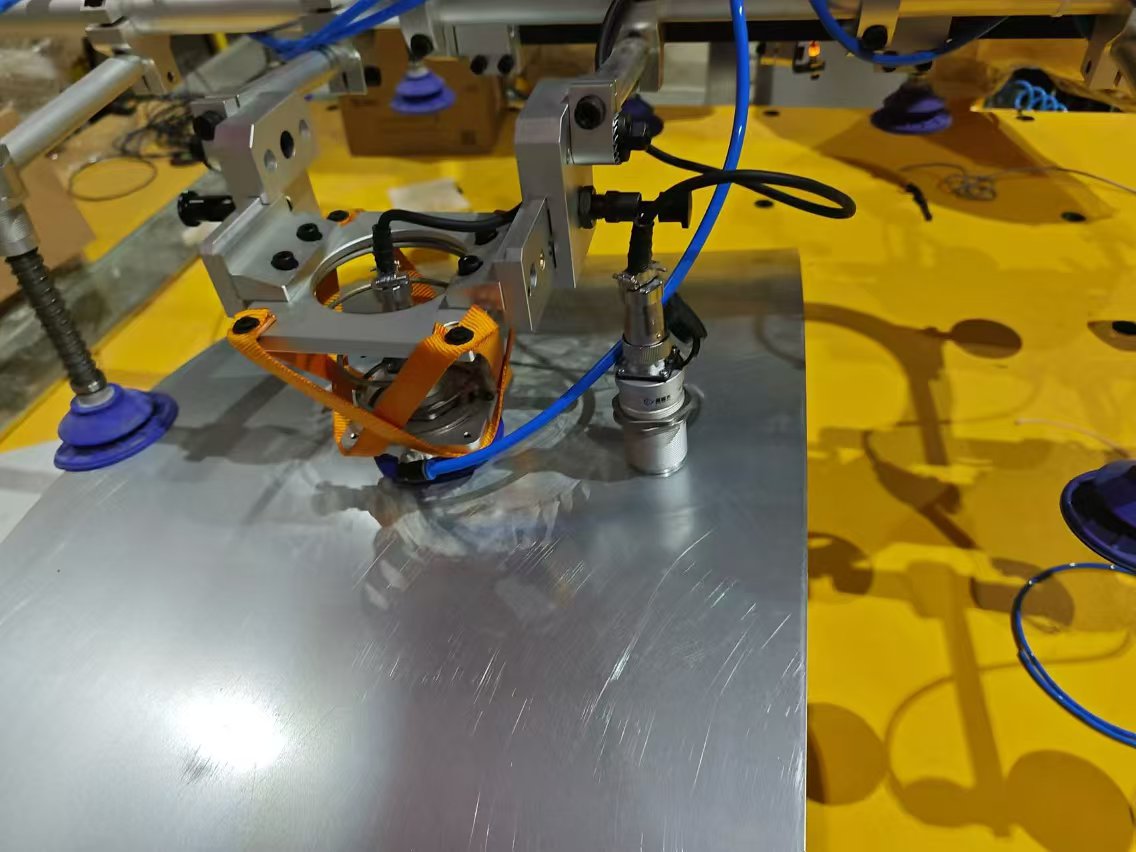

探頭安裝在機械手端拾器上，控制器安裝在中控臺機柜上，當MDSC - 9000S檢測到疊料信號時，立即向產線PLC發送停止信號，PLC控制送料機構停止送料，同時觸發聲光報警器發出警示，提醒現場操作人員及時處理。操作人員排除疊料問題后，按下復位按鈕，產線恢復正常運行。整個聯動過程響應迅速，最大限度減少疊料對設備和產品的損害。

MDSC - 9000S單雙張檢測器具備以下優勢：

檢測精度適配性：MDSC - 9000S采用先進的電磁感應原理，可精準檢測0.2 - 4.0mm厚度范圍的鋼料疊合情況，能夠滿足該產線對中厚板鋼料的檢測要求，有效區分單張、雙張及多張疊料。

全金屬兼容檢測：采用“電磁感應+電渦流”雙原理設計，可同時精準檢測導磁鋼料（0.2-4.0mm）與非導磁鋁料（0.2-4.0mm），完美適配產線鋼鋁混合加工需求，無需因材料切換更換檢測設備，檢測準確率達99.9%以上。

生產節拍兼容性：該設備的響應速度極快，檢測速度僅為200ms，完全匹配產線15件/分鐘的生產節拍，不會因檢測環節導致產線降速，保障生產效率。

高速響應與高可靠性：響應速度達200pcs/min，遠超產線15件/分鐘的節拍要求，可在機械手取料瞬間完成檢測；經過百萬次連續測試無誤報漏報，且具備抗電磁干擾算法與濾波處理，在沖壓產線振動、油污環境中仍保持穩定運行。

智能系統對接能力：支持Profinet、RS485總線及IO通訊，可無縫接入產線PLC與ERP/MES系統，實現檢測數據遠程監控、工藝配方包下發；內置200組配方存儲功能，當產線更換不同厚度（2.0-3.2mm）鋼料時，可直接切換參數無需重復校準，提升換產效率。

靈活安裝與運維設計：采用分體式結構，檢測探頭可直接安裝于機械手端拾器，取料與檢測同步進行；主機支持嵌入式/底座安裝兩種方式，便捷安裝在控制柜上，配備高清LCD界面，方便操作人員查看數據、調整參數。設備整體防護性能優異，適應沖壓產線工況。

四、實施效果

該疊料檢測解決方案在該汽車鋼鋁產線投入使用后，取得了顯著的應用效果，主要體現在以下幾個方面：

產品質量提升：疊料導致的產品報廢率從原來的0.8%降至0.05%以下，沖壓件的尺寸精度和表面質量得到大幅提升，減少了后續返工返修成本。

設備維護成本降低：因疊料造成的模具損壞和設備過載停機現象基本消除，月均設備維護時間從8小時縮短至1小時以內，模具維修費用每月節約20余萬元。

生產效率穩定：MDSC - 9000S雙料檢測器的檢測速度完全匹配產線節拍，未對生產進度造成任何影響，產線有效作業率保持在98%以上。

操作便捷性提升：設備的自動化檢測與聯動控制減少了人工巡檢的工作量，操作人員僅需在出現警示時進行處理，降低了勞動強度。

五、客戶反饋

“阿童木MDSC - 9000S金屬雙張檢測器為我們解決了長期困擾的疊料問題，設備檢測精準、運行穩定，極大地保障了產線的連續生產和產品質量。自投入使用以來，我們的生產成本顯著降低，生產效率穩步提升，是一款性價比極高的檢測設備，值得在汽車沖壓行業推廣應用。”——該汽車制造企業生產部經理
