想要系統學習CAN總線知識，提升開發效率和項目交付質量？想要了解行業成功案例和高效工具鏈，幫助團隊評估新技術方案、控制風險？歡迎關注虹科「CAN總線專題系列」課程！8月5日起，每雙周二下午3點準時開播，虹科資深技術工程師團隊傾囊相授，助您掌握CAN總線從基礎到高階的全鏈路技術與核心技能。更多硬核課程與技術干貨敬請持續關注虹科公眾號。

在汽車電子系統開發與測試中，CAN總線應用層協議不僅是技術規范，更是決定項目推進效率、車輛功能穩定性與后期維保成本的關鍵因素。然而，在實操過程中，技術工程師們往往會面臨協議復雜度高、開發調試耗時、難以規避合規風險、工具鏈穩定性差等問題。

基于對汽車電子和智能自動化領域的深刻洞察和實戰經驗，虹科一站式通訊解決方案系列課程特別推出「虹科CAN總線應用層」主題技術直播，聚焦CAN總線實戰中的核心難題，為您提供專業全面的技術知識和切實可行的解決方案。

此次「虹科CAN總線應用層」直播已于9月16日（周二）15:00正式上線！虹科資深技術工程師許衛兵全面講解了XCP測量、CCP標定、UDS/OBD診斷以及CANopen與J1939協議等精彩內容，直擊工程師在測量標定、故障診斷、協議開發中的核心痛點，帶來干貨滿滿的解決方案。

直播精華速覽

1

XCP測量與CCP標定

簡析XCP與CCP協議的定義、應用場景與功能，拆解CCP標定協議工作流程與XCP標定協議的通信機制。

2

UDS/OBD診斷協議

簡介UDS/OBD診斷協議的定義、發展與功能，詳解UDS診斷協議的通信方式和OBD診斷協議的服務內容。

3

CANopen與J1939協議詳解

解析CANopen與J1939協議特點，講解CANopen協議架構、協議規范及主要功能。詳述J1939協議報文幀結構與報文傳輸模式。

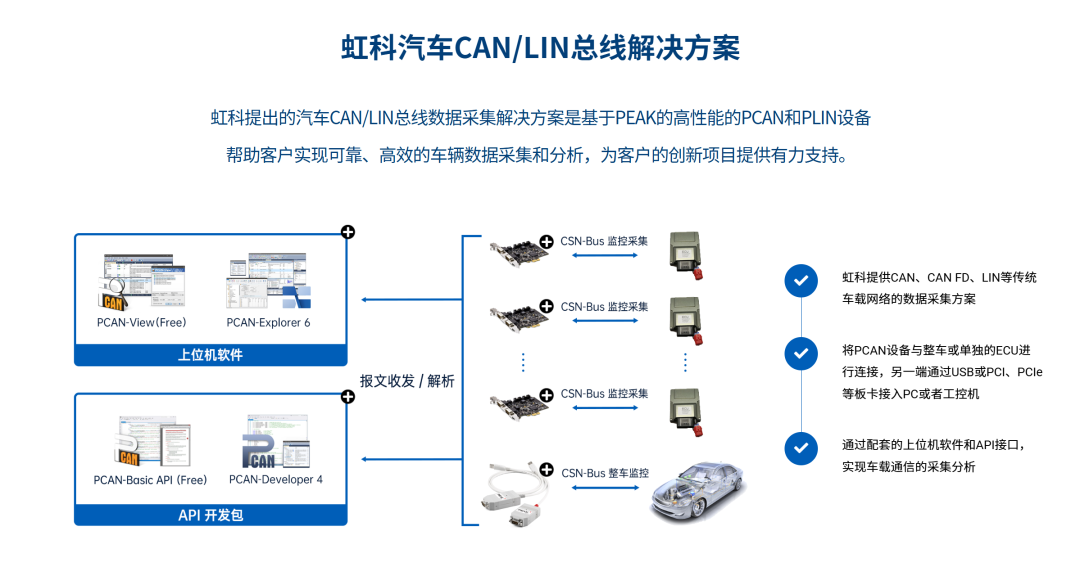

虹科車輛總線解決方案

點擊文末「閱讀原文」，了解詳細解決方案

直播Q&A回顧

Q

XCP測量工具和流程都有哪些？

A

各類CAN卡都可以作為XCP測量工具，不過一般需要上位機軟件來支持，像我們虹科PCAN系列CAN卡就提供了免費的PCAN-XCP二次開發包，用戶可以開發自己的XCO測試程序。

XCP測試的流程可以參考CCP章節最后的示意圖，一般配置好DAQ后從站會自動使用DTO上傳數據。

Q

XCP測量有哪些優勢？主要用在哪些場合？

A

相比較于其他應用協議，XCP最大的特點是它的標定功能，它的測量也更多用于ECU開發、標定的場景。

Q

多幀傳輸里如果接收方多次發送FC會報錯嗎？

A

一般不會報錯。ECU可能會忽略后續的FC幀；也可能會以新的FC幀更新流控配置，這種情況有可能會導致連續幀發送的抖動，但是一般不會報錯。

Q

安全訪問這一步我應該如何計算key？

A

Seed 和 Key之間會有一個算法支持換算，這個算法一般是ECU廠家提供的。因此，標定、診斷過程中如果需要進行安全驗證，就需要廠家提供對應的算法庫。

Q

UDS和OBD可以混合使用嗎？會有沖突嗎？

A

不會沖突，OBD和UDS都是使用ISO-TP傳輸層封裝報文，報文封裝規則是相同的。二者的區別主要在于主要就是服務標識符（ID），所以二者的報文同時出現在網絡中時是不會沖突的。

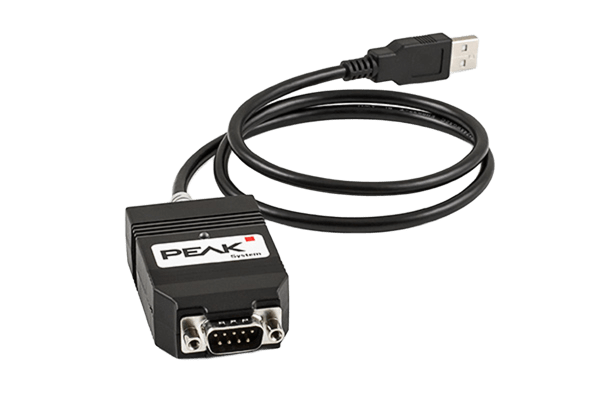

虹科PCAN系列接口卡

點擊了解產品詳情

課程目錄

第一講 CAN總線技術（上）

（觀看回放）

時間：8月5日 （周二）1500

直播大綱:

1. CAN總線概述

2. CAN總線物理層

3. 常見故障排查與解析

第二講 CAN總線技術（下）

（觀看回放）

時間：8月19日 （周二）1500

直播大綱:

1. CAN報文類型解析

2. CAN總線仲裁機制詳解

3. CAN總線常用測試工具分享

第三講 CAN FD總線技術

（觀看回放）

時間：9月2日 （周二）1500

直播大綱:

1. CAN FD總線原理詳解

2. 物理層與數據鏈路層拓展

3. 典型應用場景分享

第四講 CAN總線應用層

（觀看回放）

時間：9月16日 （周二）1500

直播大綱:

1.XCP測量與CCP標定

2.UDS/OBD診斷

3.CANOPEN與J1939協議詳解

第五講 CAN總線實戰：PCAN二次開發

（即將上線）

時間：9月30日 （周二）1500

直播大綱:

1. 常見API接口講解

2. demo案例講解

3.敬請期待...
