隨著智能家居的普及，除了常見的智能照明外，智能掃地機器人成為現代家庭中尤其是懶人的“清潔小助手”。然而，市面大多數智能掃地機在“勞動”的時候，往往沒那么智能：很容易卡進角落里不能動彈，這種高強度工作會導致電機過載、能耗增高，甚至電路短路等安全隱患。如何確保掃地機既高效又安全？除了高端機器里才有激光雷達、攝像頭，還有一個默默無聞的工作的關鍵角色——電流傳感器，本文將深入探討電流檢測在掃地機中的核心作用，對比不同技術方案，并詳細解析一款典型的傳感器芯片及其應用。

掃地機的安全隱患

• 電機過載：主刷、邊刷或行走電機在清掃過程中可能因異物卡住或毛發纏繞而堵轉，導致電流激增，損壞電機。
• 電池安全：鋰電池充放電過程中的過流、過充或過放，會縮短電池壽命，甚至引發安全事故。
• 電路故障：電路短路或接觸不良可能導致設備突然斷電或燒毀。

掃地機器人為何需要精準的電流感知？??

在討論“如何”之前，我們首先要明白“為什么”。對于一臺掃地機器人，精確的電流檢測絕非可有可無，它直接關系到三個核心問題：

• 電池安全與續航管理（BMS）：如何精確計算剩余電量（SOC），避免過充過放？如何在電機卡死導致電流驟增時，立即切斷電源，防止電池過熱甚至起火？
• 電機智能控制與保護：如何讓掃地機在遇到厚地毯時自動增大扭矩（吸力或刷子動力）？又如何能判斷主刷是否被毛發纏繞（負載變化），從而觸發反轉或報警？
• 系統能耗優化：如何在不同工作模式下（靜音、標準、強力）精準控制功率輸出，以實現能效最優？

所有這些問題的答案，都依賴于對電機電流和電池電流的實時、高精度、隔離的測量。

掃地機器人的電氣架構與電流檢測點??

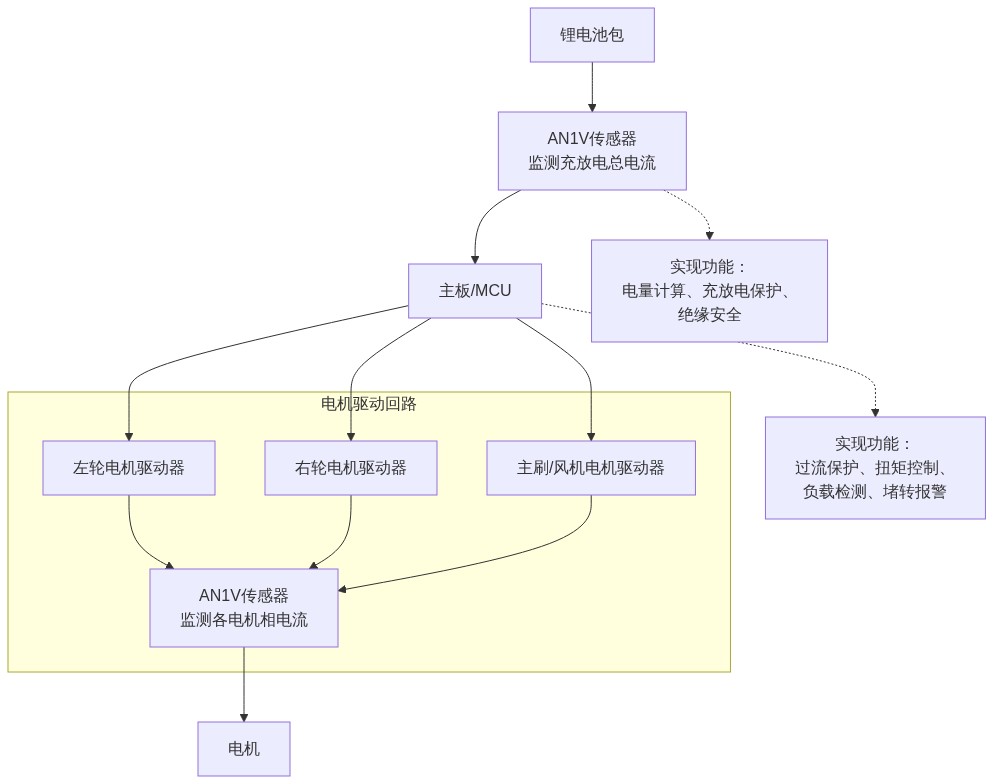

典型的掃地機器人電氣架構簡化如下，電流傳感器的核心任務，就是精確測量這些點的電流，并將其轉換為MCU可讀取的電壓信號：

解決方案對比：霍爾傳感器 vs 傳統方案

在工程實現上，電流檢測主要有兩種經典的技術路徑：基于歐姆定律的分流電阻（Shunt Resistor）和基于磁感應原理的霍爾效應（Hall Effect）傳感器。兩者在原理、性能和應用上存在顯著差異。

• 分流電阻方案?

?原理：其核心是歐姆定律 (V = I × R)。將一個精密、低阻值的電阻（分流器）串聯到待測電流路徑中，測量電流流過該電阻時產生的微小壓降，再通過放大器將此毫伏級電壓信號放大，由MCU的ADC讀取并計算出電流值。

優點：

1. 成本低廉：?jiǎn)蝹€(gè)電阻元件成本極低。
2. 精度高：在常溫下可以實現非常高的測量精度。
3. 帶寬高：響應速度快，無延遲，適用于極高頻率的電流檢測。

缺點：

1. 無電氣隔離：測量電路與被測高壓總線共地，存在高壓竄入低壓控制電路的風險，需要額外設計隔離運放或隔離ADC，增加了系統復雜性和成本。
2. 存在通態損耗：損耗為 I2R，在大電流應用中，電阻自身會發熱，不僅造成能量浪費，溫漂效應還會影響測量精度，甚至需要額外的熱管理。
3. 布局要求高：測量毫伏級信號極易受到PCB上其他功率回路噪聲干擾，對布局布線要求苛刻。

• 霍爾效應電流傳感器方案（以芯森電子AN1VPB511系列為例）??

?原理：

利用霍爾效應，通過傳感器內部的磁芯將電流產生的磁場聚集到霍爾芯片上，芯片輸出電壓信號 proportional to 磁場強度，從而間接測量電流。傳感器內部已完成信號調理和放大。

?優點：

1. ?天然電氣隔離：原邊（電流路徑）與副邊（信號輸出）之間是絕緣的（AN1V隔離耐壓達4.8kV），徹底消除了共地問題，系統安全性高。
2. ?近乎零損耗：非接觸式測量，原邊電阻極低（AN1V的Rp僅100μΩ），幾乎不產生熱量，不影響被測電路。
3. ?易于集成：提供已調制的電壓輸出（如AN1V的Vout=2.5V±ΔV），接口簡單，直接接MCU的ADC，大大簡化了系統設計。

• ?缺點：

1. ?成本較高?：?jiǎn)晤w傳感器成本高于分流電阻。
2. ?存在溫漂?：霍爾元件和磁芯的特性會受溫度影響，盡管芯片內部會進行補償，但其精度和溫漂指標通常遜于同級的分流方案。
3. ?帶寬和響應時間限制：雖AN1V帶寬達250kHz已足夠多數應用，但仍無法與無源的分流電阻相比。且存在微秒級的響應延遲。

結論：??

對于智能掃地機器人而言，其電池供電（對損耗敏感）、空間緊湊、內部存在高壓電機回路（對安全要求高）的特點，使得霍爾效應電流傳感器的優勢（隔離、低損耗、易集成）恰好切中其痛點，成為了比分流電阻更為理想的解決方案。AN1V系列正是為滿足此類應用而設計的典型產品。

方案解析：AN1V系列電流傳感器的技術特性?

以芯森AN1V PB511系列為例，它是基于ASIC芯片技術的微型霍爾電流傳感器，實現小尺寸封裝和100%國產化，該系列包含多款型號，量程從50~300A。從其公開規格書中，我們可以清晰地看到它如何滿足掃地機的需求。

核心工作原理：

其輸出遵循公式：Vout = Vcc/2 + Gth × Ip × (Vc/5)。其中Vcc/2（約2.5V）是零電流時的零點電壓。當正向電流流過時，輸出電壓升高；反向電流（如充電時）流過時，輸出電壓降低。這種設計非常適合MCU的ADC接口進行雙向電流測量。

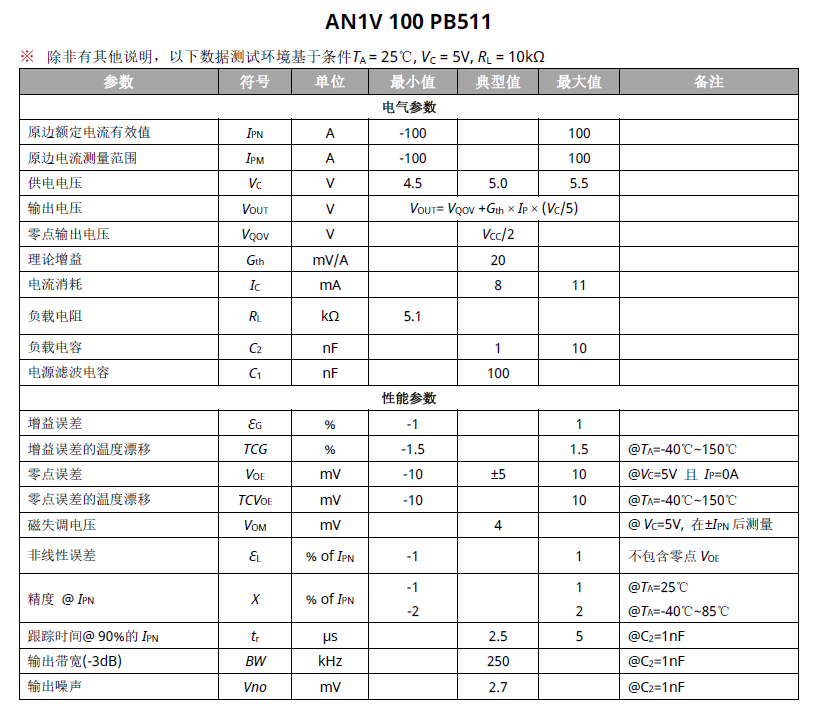

關鍵性能參數（以AN1V 100 PB511型號為例）：

• 測量范圍： ±100A，覆蓋掃地機電機工作區間。
• 供電電壓： 4.5V - 5.5V，與系統MCU電源完美兼容。
• 帶寬：250kHz，足以準確跟蹤BLDC電機驅動的高頻PWM電流波形，確?？刂骗h(huán)路的實時性。
• 精度：全溫度范圍內（-40℃ ~ 85℃）總精度優于±2%?，為電量計算和精確控制提供了基礎。
• 響應時間：≤5μs，足以在過流事件發生后的極短時間內向MCU發出信號，啟動保護機制。

安全與可靠性設計：

• 高隔離電壓：原副邊間耐受4800Vrms/50Hz/1min，遠超掃地機系統任何可能出現的壓差，徹底杜絕了高壓竄入低壓控制電路的風險。
• 遵循安全標準： 符合IEC 61800-5-1等標準，滿足家電產品對安全規范的嚴苛要求。
• 阻燃外殼： 材料符合UL 94-V0等級，提供了防火安全保證。

應用場景：霍爾傳感器如何守護掃地機？

1.電機過載保護

• 實時監測：霍爾傳感器實時監測電機電流，一旦檢測到電流異常升高（如堵轉），立即觸發保護機制，停止電機或反轉清理異物。
• 延長壽命：避免電機長時間過載，延長使用壽命。

2.電池管理

• 充放電保護：監測電池充放電電流，防止過充/過放，確保電池安全和壽命。
• 能量?jī)?yōu)化：實時計算剩余電量，優化續航和充電策略。

3.故障診斷

• 過流保護：檢測到短路或過流時，立即切斷電源，避免設備損壞。
• 預測性維護：通過電流波動分析，預測電機或電池的潛在故障，提前維護。

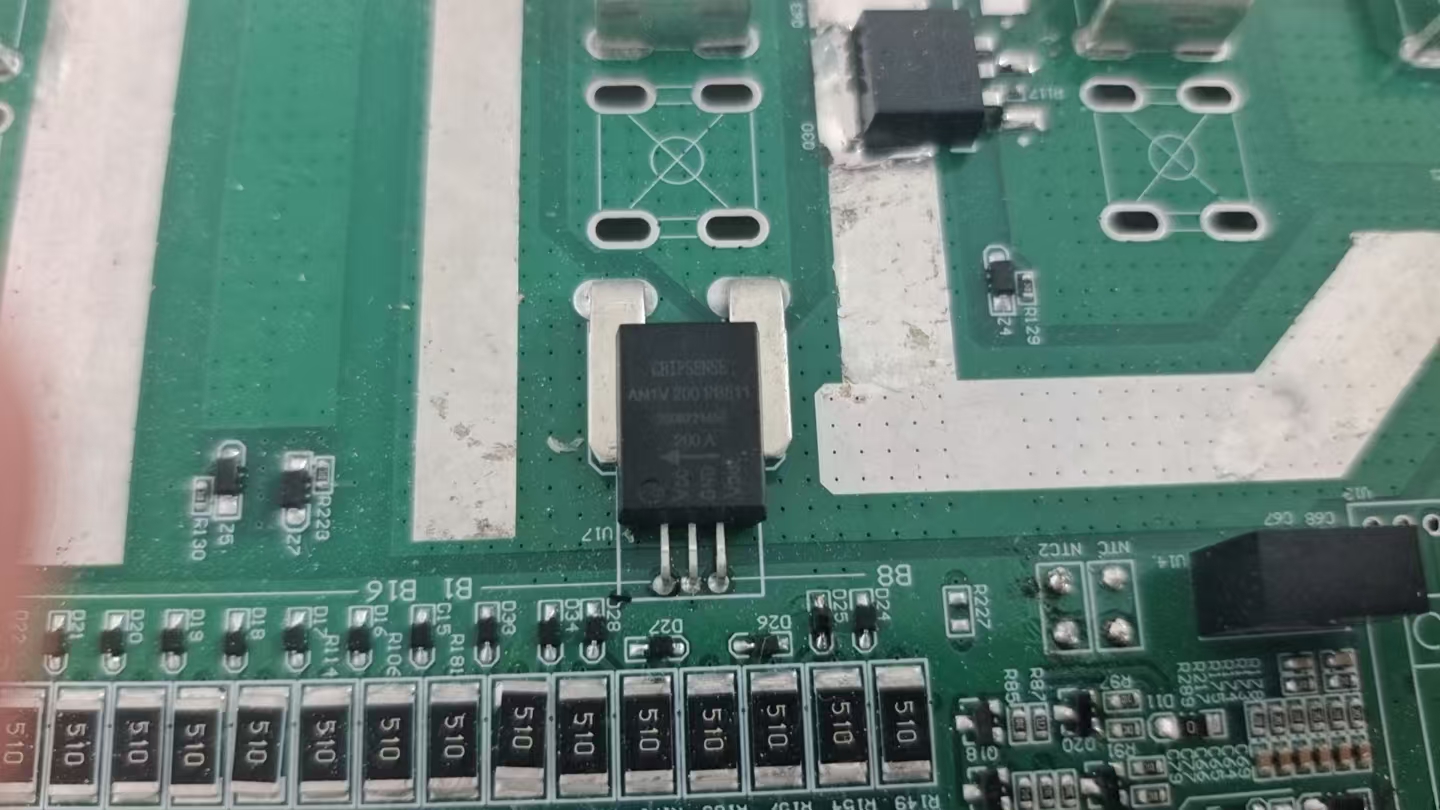

具體技術方案：AN1V 200 PB511在掃地機中的集成

1.電路設計

• 將傳感器的IP+和IP-串聯到電機或電池的主電流回路。
• VOUT接入MCU的ADC引腳，實時采樣電流數據。
• 增加去耦電容（100nF）和濾波電容（1nF~10nF），確保信號穩定。

2.MCU算法

通過ADC采樣VOUT電壓，計算實際電流值：電流（A）= (VOUT - 2.5V) / (0.01×VCC)

設置電流閾值，超過閾值時觸發保護機制。

3.安全標準

• 傳感器符合IEC 61800-5-1和IEC 62109-1標準，確保高壓安全和絕緣可靠性。

風險預警：霍爾傳感器的局限性

• 磁場干擾：強磁場環境可能影響測量精度，需合理布線。
• 溫度漂移：極端溫度下可能出現零點漂移，需定期校準。
• 成本：相較于傳統方案，霍爾傳感器成本略高，但性價比優異。

結論：霍爾傳感器，掃地機安全的“守護者”

基于ASIC的霍爾電流傳感器（如AN1V 200 PB511）以其高精度、快速響應、非接觸式測量等優勢，成為智能掃地機安全保護的核心器件。它不僅能實時監測電流、預防過載，還能優化能效、延長設備壽命，為用戶提供更安全、更智能的清潔體驗。
