一站式PCBA加工廠家今天為大家講講PCB設計中的死銅是什么？PCB設計中死銅的隱患與處理方案。在多層電路板制造現場，工程師們常會發現某些銅層區域呈現異常狀態：這些區域既未連接元器件，也未形成有效電路回路，就像電路板上的"僵尸區域"。其產生根源可追溯到多個環節：

一、電路板上的"僵尸區域"——死銅的本質解析

1. 蝕刻工藝偏差：化學蝕刻過程中，過度蝕刻會導致本應保留的銅箔被意外清除

2. 焊盤定位偏移：焊料掩膜對位誤差超過±0.05mm時的連接點失效

3. 設計銜接疏漏：原理圖與PCB布局版本不一致導致的斷點問題

4. 維修遺留問題：飛線改造后未更新設計文件造成的孤立銅區

二、潛伏的電路殺手——死銅的四大危害

? 某工業控制器EMI超標案例

2019年某型號PLC控制器量產后出現射頻干擾超標，經排查發現底層存在2處3mm2的死銅區。整改采用熱風焊槍局部加熱+導電膠填充方案，最終通過EMC認證。

主要危害表現：

- 熱失衡：某電源模塊因死銅導致局部溫升達15℃

- 阻抗突變：高速信號線周邊死銅使特性阻抗波動±8Ω

- 測試盲區：ICT測試覆蓋率下降12%

- 成本損耗：每平方米基板浪費銅材約18克

三、六維解決方案——從設計到生產的死銅治理

3.1 PCB設計階段預防(推薦指數★★★★★)

Altium Designer設置示例：

Design Rules > Plane > Polygon Connect Style

設置最小銅箔面積≥0.25mm2

安全間距≥3倍線寬

3.2 制造端控制(軍工級標準)

- 蝕刻補償：1oz銅箔時間補償+8%

- AOI檢測：采用3D X-Ray掃描銅層完整性

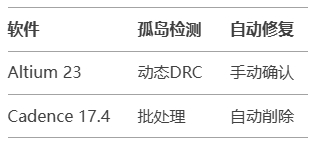

主流EDA軟件功能對比：

四、進階防護——三大創新實踐

1. 智能敷銅：采用Xpedition VX2.11的參數化敷銅功能

2. DFM檢查：集成Valor NPI進行可制造性分析

3. 動態監測：Python腳本實時監控銅箔網絡狀態

關于PCB設計中的死銅是什么？PCB設計中死銅的隱患與處理方案的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
