該CDCM61001是一款高度通用的低抖動頻率合成器，可從低頻晶體或LVCMOS輸入生成低抖動時鐘輸出，可在低壓正發射極耦合邏輯（LVPECL）、低壓差分信號（LVDS）或低壓互補金屬氧化物半導體（LVCMOS）輸出之間進行選擇，適用于各種有線和數據通信應用。該CDCM61001具有板載PLL，只需通過控制引腳即可輕松配置。整體輸出隨機抖動性能小于 1ps、RMS（從 10 kHz 到 20 MHz），使該器件成為 SONET、以太網、光纖通道和 SAN 等要求苛刻應用的完美選擇。該CDCM61001采用小型 32 引腳、5 mm × 5 mm QFN 封裝。
*附件：cdcm61001.pdf

該CDCM61001是一款高性能、低相位噪聲、全集成壓控振蕩器（VCO）時鐘合成器，具有一個通用輸出緩沖器，可配置為與LVPECL、LVDS或LVCMOS兼容。通用輸出也可以轉換為兩個LVCMOS輸出。此外，LVCMOS 旁路輸出時鐘可在輸出配置中提供，有助于晶體負載，以實現精確所需的輸入頻率。它有一個完全集成、低噪聲、基于LC的VCO，工作頻率范圍為1.75 GHz至2.05 GHz。

鎖相環 （PLL） 使 VCO 相對于輸入同步，輸入可以是低頻晶體。輸出具有來自VCO內核的輸出分壓器。所有器件設置都通過控制引腳結構進行管理，該結構有兩個控制預分頻器和反饋分頻器的引腳，三個控制輸出分頻器的引腳，兩個控制輸出類型的引腳，以及一個控制輸出使能的引腳。每當PLL設置（包括輸入頻率、預分頻器分頻器或反饋分頻器）發生變化時，都必須通過Reset控制引腳發出復位（器件復位為低電平有效）。復位啟動 PLL 重新校準過程以確保 PLL 鎖定。當器件處于復位狀態時，輸出和分壓器關閉。

輸出頻率（f 外 ）與輸入時鐘的頻率成正比（f 在 ).反饋分頻器、輸出分頻器和VCO頻率集f外關于 f 在 .有關常見有線和數據通信應用程序的配置設置，請參閱。對于其他應用，用于計算所需輸出所需的精確晶體振蕩器頻率。

通過使用控制引腳，可以從 1、2、3、4、6 或 8 中選擇輸出分壓器。反饋分頻器和預分頻器分頻器組合可以分別從 25 和 3、24 和 3、20 和 4 或 15 和 5 中進行選擇，也可以使用控制引腳。顯示了CDCM61001的高級框圖。

該器件在3.3 V電源環境中工作，工作溫度范圍為–40°C至+85°C。

特性

• 一個晶體/LVCMOS基準輸入，包括24.8832 MHz、25 MHz和
  26.5625 MHz
• 輸入頻率范圍：21.875 MHz 至
  28.47 MHz
• 片上VCO工作頻率范圍為1.75 GHz至2.05 GHz
• 1x 可用輸出：
  • 引腳可在 LVPECL、LVDS 或 2-LVCMOS 之間選擇;工作電壓為 3.3 V
• 提供LVCMOS旁路輸出
• 輸出頻率可通過輸出分頻器的 /1、/2、/3、/4、/6、/8
  選擇
• 支持常見的 LVPECL/LVDS 輸出頻率：
  • 62.5 兆赫、74.25 兆赫、75 兆赫、77.76 兆赫、100 兆赫、106.25 兆赫、125 兆赫、
    150 兆赫、155.52 兆赫、156.25 兆赫、159.375 兆赫、187.5 兆赫、200 兆赫、212.5 兆赫、
    250 兆赫、311.04 兆赫、312.5 兆赫、622.08 兆赫、625 兆赫
• 支持常見的LVCMOS輸出頻率：
  • 62.5 兆赫、74.25 兆赫、75 兆赫、77.76 兆赫、100 兆赫、106.25 兆赫、125 兆赫、
    150 兆赫、155.52 兆赫、156.25 兆赫、159.375 兆赫、187.5 兆赫、200 兆赫、
    212.5 兆赫、250 兆赫
• 輸出頻率范圍：43.75 MHz 至 683.264 MHz
• 內部PLL環路帶寬：400 kHz
• 高性能 PLL 內核：
  • 相位噪聲通常為–146 dBc/Hz，5 MHz失調
    ，625 MHz LVPECL輸出
  • 隨機抖動通常為 0.509 ps，RMS（10 kHz 至 20 MHz），
    適用于 625 MHz LVPECL 輸出
• 輸出占空比校正至 50% （± 5%）
• 使用控制引腳進行分頻器編程：
  • 兩個引腳，用于預分頻器/反饋分頻器
  • 三個用于輸出分壓器的引腳
  • 兩個用于輸出選擇的引腳
• 提供芯片使能和器件復位控制引腳
• 3.3V 內核和 I/O 電源
• 工業溫度范圍：–40°C 至 +85°C
• 5mm × 5mm、32引腳、QFN （RHB） 封裝
• ESD 保護超過 2 kV （HBM）

參數

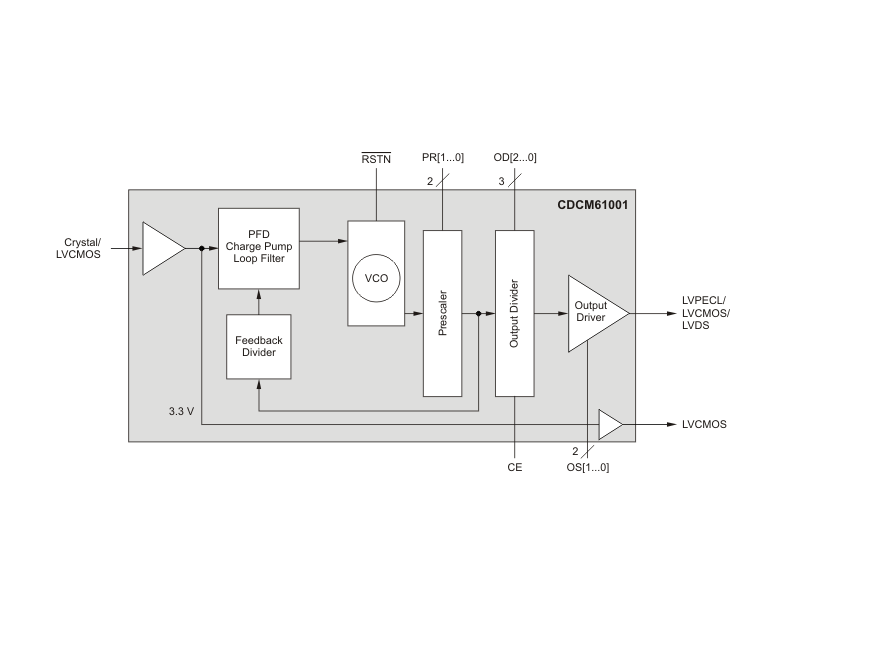

方框圖

?1. 產品概述?
CDCM61001是德州儀器（TI）推出的高性能、低相位噪聲時鐘發生器，集成電壓控制振蕩器（VCO），支持多種輸出類型（LVPECL/LVDS/LVCMOS）。其核心特性包括：

• ?輸入頻率范圍?：21.875 MHz至28.47 MHz，兼容晶體或LVCMOS參考輸入。
• ?VCO頻率范圍?：1.75 GHz至2.05 GHz，支持分頻輸出（/1至/8）。
• ?輸出頻率范圍?：43.75 MHz至683.264 MHz，覆蓋常見通信標準（如SONET、以太網、SATA等）。
• ?低抖動性能?：隨機抖動典型值0.509 ps（RMS，10 kHz–20 MHz），相位噪聲低至-146 dBc/Hz（625 MHz LVPECL輸出）。

?2. 關鍵特性?

• ?靈活配置?：通過控制引腳設置分頻器（反饋/輸出）、輸出類型及使能狀態。
• ?多輸出模式?：支持LVPECL、LVDS或2路LVCMOS輸出，并集成LVCMOS旁路輸出。
• ?高集成度?：內置PLL、LDO穩壓器及ESD保護（>2 kV HBM），采用5 mm × 5 mm QFN-32封裝。

?3. 應用場景?

• 高端數據通信（SONET、10G以太網、光纖通道）。
• 替代高頻晶體振蕩器，降低成本。
• 高清視頻（HDTV）、存儲網絡（SAN）等時序敏感系統。

?4. 電氣特性?

• ?電源要求?：3.3 V ±10%，工業溫度范圍（-40°C至+85°C）。
• ?功耗?：典型值339.9 mW（LVPECL輸出@312.5 MHz）。
• ?啟動時間?：約2.25 ms（含VCO校準和PLL鎖定）。

?5. 設計注意事項?

• ?熱管理?：需焊接裸露焊盤至PCB地平面以優化散熱。
• ?電源濾波?：建議使用鐵氧體磁珠隔離模擬與數字電源，并就近放置去耦電容。
• ?輸出端接?：提供LVPECL/LVDS/LVCMOS的推薦端接電路（如150 Ω電阻網絡）。

?6. 文檔結構?

• 包含特性說明、引腳定義、電氣參數、典型應用電路及封裝信息。
• 提供配置表（如分頻比、輸出類型選擇）和熱阻數據。
