一、項目背景與核心痛點

該項目位于近海油氣開采平臺，需要對水下100-300米的管道壓力、介質成分、溫度等參數進行實時監測?，F(xiàn)場采用西門子S7-1214CPLC作為控制核心，需接入德國SubCtech公司的OceanLine?ROV系列水下儀表，包括型號為2-3000MK2的CO?監測探頭和2-3010的CH?傳感器，這些儀表均采用CANopen協議進行數據傳輸。

項目實施前存在三大核心痛點：

·協議兼容障礙：西門子1200PLC原生支持Profinet協議，與CANopen水下儀表存在協議棧差異，無法直接實現數據交互。傳統通過PLC擴展CANopen模塊的方案受限于水下設備數量（超過8臺時通訊不穩定）。

·惡劣環境挑戰：水下設備需承受300米水深的高壓環境，傳統布線易因海水腐蝕導致通訊中斷，且維護成本高達每年數十萬元。

·數據實時性差：采用傳統串口服務器中轉方案時，數據傳輸延遲達200ms以上，無法滿足工藝控制對100ms級響應的要求，且存在數據包丟失問題（丟包率約3%）。

二、解決方案設計與拓?fù)浼軜?gòu)

針對上述痛點，解決方案采用Profinet轉CANopen協議轉換網關+邊緣計算預處理"的技術路線，核心設備選用遠創智控YC-PN-COP型Profinet網關模塊。該網關作為協議轉換中樞，在Profinet一側作為從站與西門子1200PLC通信，在CANopen一側作為主站管理多個水下儀表，最大支持126個從站設備接入。

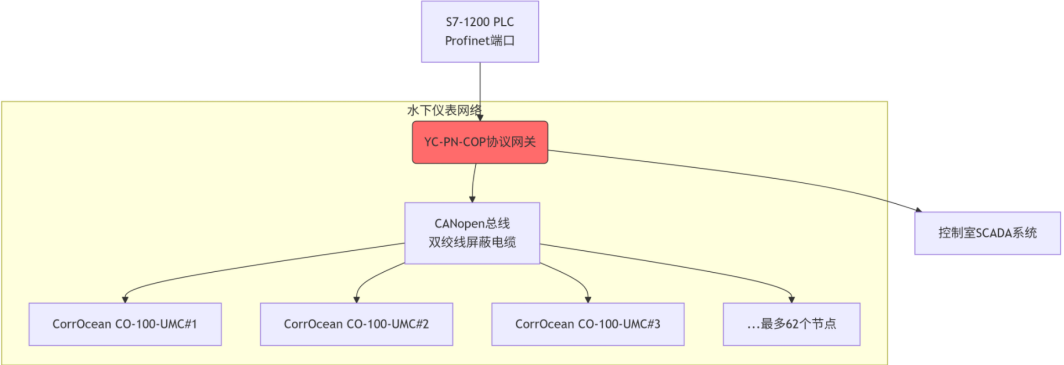

系統拓?fù)浣Y(jié)構

協議網關核心功能

遠創智控YC-PN-COP作為智能網關數據采集器，具備三大核心功能：

1.協議轉換能力：支持Profinet與CANopen協議的雙向透明轉換，Profinet側最大輸入輸出字節數均為1440字節，CANopen側支持10k-1Mbit/s可調波特率，完美匹配水下儀表的通訊需求。

2.邊緣計算特性：內置ARMCortex處理器，可實現本地數據濾波、閾值判斷和異常報警，減少無效數據上傳，降低PLC運算負荷。

3.工業級可靠性：具備寬溫（-40~70℃）、抗振動（10-2000Hz）特性，通過電磁兼容性認證，適應石化現場的強干擾環境。

三、實施過程與關鍵配置

項目實施分為三個階段，全程嚴格遵循石油化工行業的防爆安全規范：

前期準備階段（1小時）

1.完成網關GSD文件導入：在西門子TIAPortal軟件中安裝YC-PN-COP的GSDML文件，將網關作為Profinet從站添加到項目組態中。

2.儀表EDS文件配置：使用CANopenConfigurationStudio軟件導入SubCtech儀表的EDS文件，定義PDO映射關系，每個PDO配置8字節數據（包含濃度值、狀態碼、溫度補償值）。

3.網絡規劃：將PLC與網關的IP地址設置在同一網段（192.168.0.x），網關設備名稱設為"YC-COP-001"以確保唯一識別。

部署調試階段（0.5天）

1.硬件安裝：網關安裝在防爆控制柜內，通過鎧裝光纜連接至水下接線盒，儀表端采用SubConnMCBH-5鈦金屬接口實現防水連接。

2.參數配置：在網關配置軟件中設置CANopen通訊周期為100ms，心跳超時時間為300ms；Profinet側設置輸入輸出字節長度為64字節（對應8臺儀表的數據）。

3.聯調測試：使用西門子PLCSIM軟件模擬數據采集，通過網關診斷界面監控PDO發送/接收狀態，確保無數據丟失。

優化驗收階段（1天）

1.性能優化：通過邊緣計算網關設置關鍵參數的閾值（如CO?濃度＞1000ppm報警），實現本地快速響應。

2.冗余設計：配置網關的雙網口冗余功能，避免單一網絡故障導致通訊中斷。

3.驗收測試：連續72小時運行測試，記錄數據傳輸延遲（穩定在35-50ms）和丟包率（＜0.1%），符合設計要求。

四、應用效果與前后對比

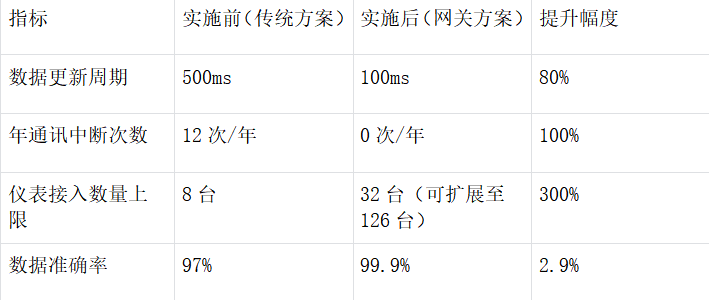

項目投用后，水下監測系統實現了全面升級，主要指標改善如下：

實際應用中，該方案展現出顯著優勢：在一次水下儀表異常升溫事件中，邊緣計算網關通過本地分析提前2秒發出報警，PLC及時啟動降溫程序，避免了潛在的設備損壞事故。中控室操作員通過HMI界面可實時查看各儀表的精準數據，無需再通過人工巡檢記錄。

五、主流應用行業與前景展望

此類基于Profinet網關模塊和邊緣計算網關的通訊解決方案，正快速向以下行業滲透：

新能源領域

在海上風電項目中，需要監測水下電纜的溫度、振動和絕緣狀態，采用類似架構可實現SCADA系統與海底傳感器的可靠通訊，目前金風科技、明陽智能等企業已開始規模化應用。

智慧水務

污水處理廠的水下溶解氧、PH值等傳感器多采用CANopen協議，通過智能網關數據采集器可實現與水廠PLC系統的無縫對接，北京排水集團的案例顯示該方案可使水質監測精度提升15%。

智能制造

在汽車焊裝車間，機械臂關節傳感器（CANopen協議）與Profinet主控系統的連接，采用YC-PN-COP網關可減少布線成本40%，同時提高設備聯動響應速度。

六、總結

本項目通過遠創智控YC-PN-COP協議網關的部署，成功解決了石油化工行業中西門子PLC與CANopen水下儀表的通訊難題。方案不僅實現了數據的實時采集與可靠傳輸，更通過邊緣計算功能提升了系統的智能化水平。從技術價值看，該方案驗證了不同工業協議間無縫轉換的可行性；從產業價值看，為流程工業的數字化轉型提供了可復制的通訊解決方案。

隨著工業互聯網的深入推進，Profinet與CANopen等異構網絡的融合需求將持續增長，具備邊緣計算能力的智能網關數據采集器必將成為打通工業數據孤島的核心樞紐，為更多行業的高效運營與安全管控提供堅實支撐。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
