1 概述

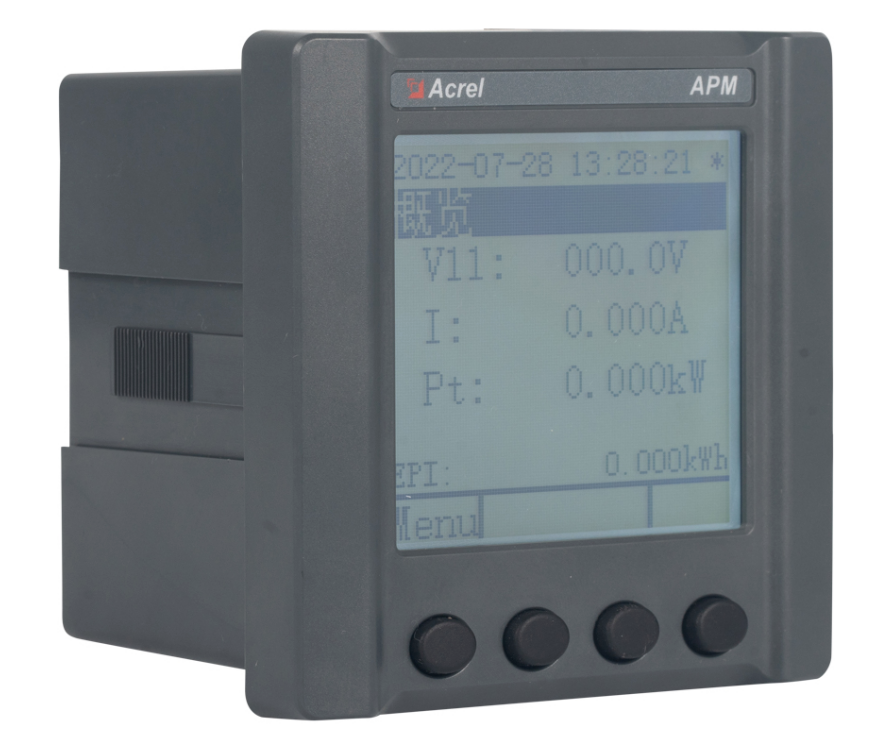

APM521網絡電力儀表（以下簡稱儀表）按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的DI/DO模塊、AO模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。

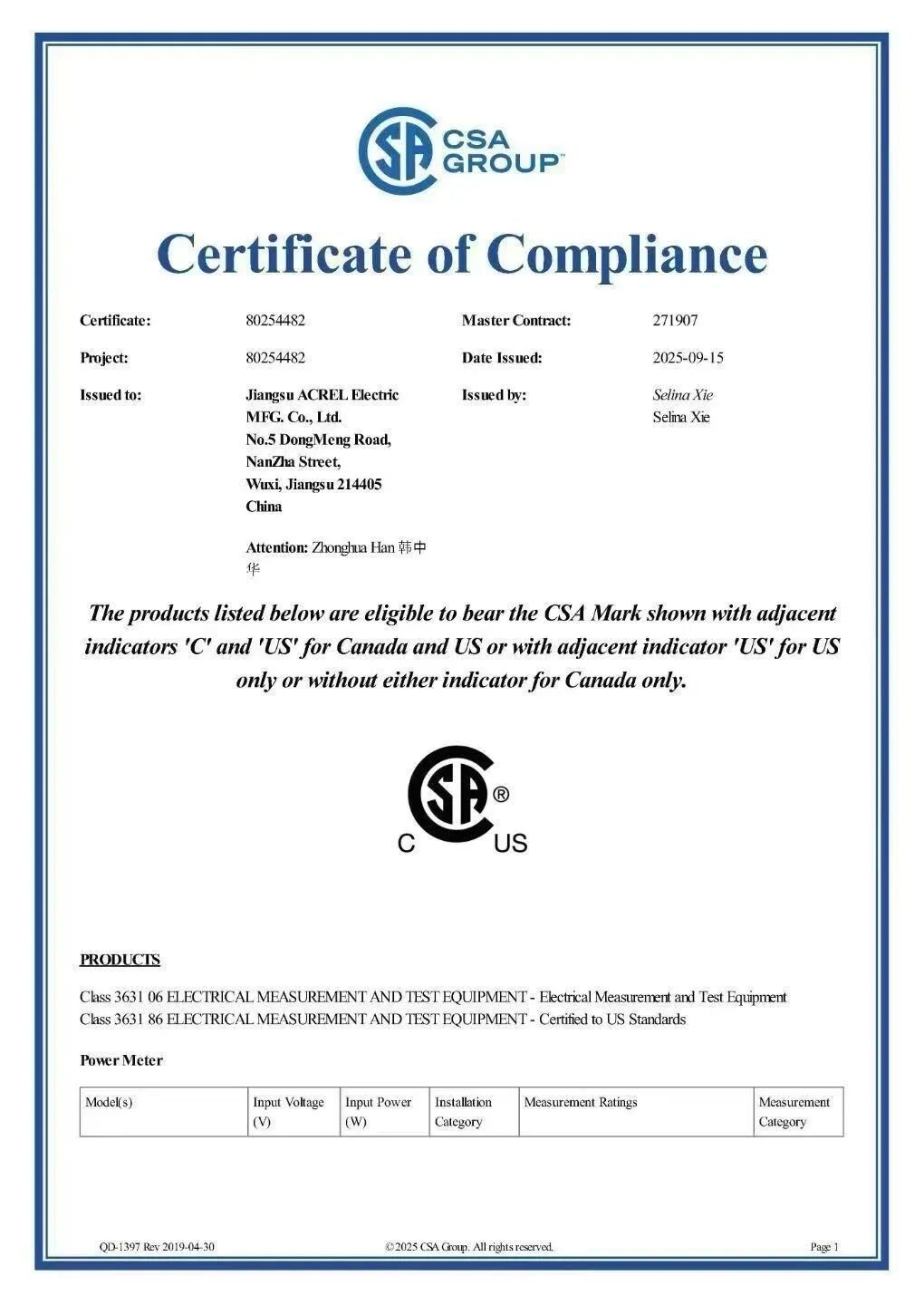

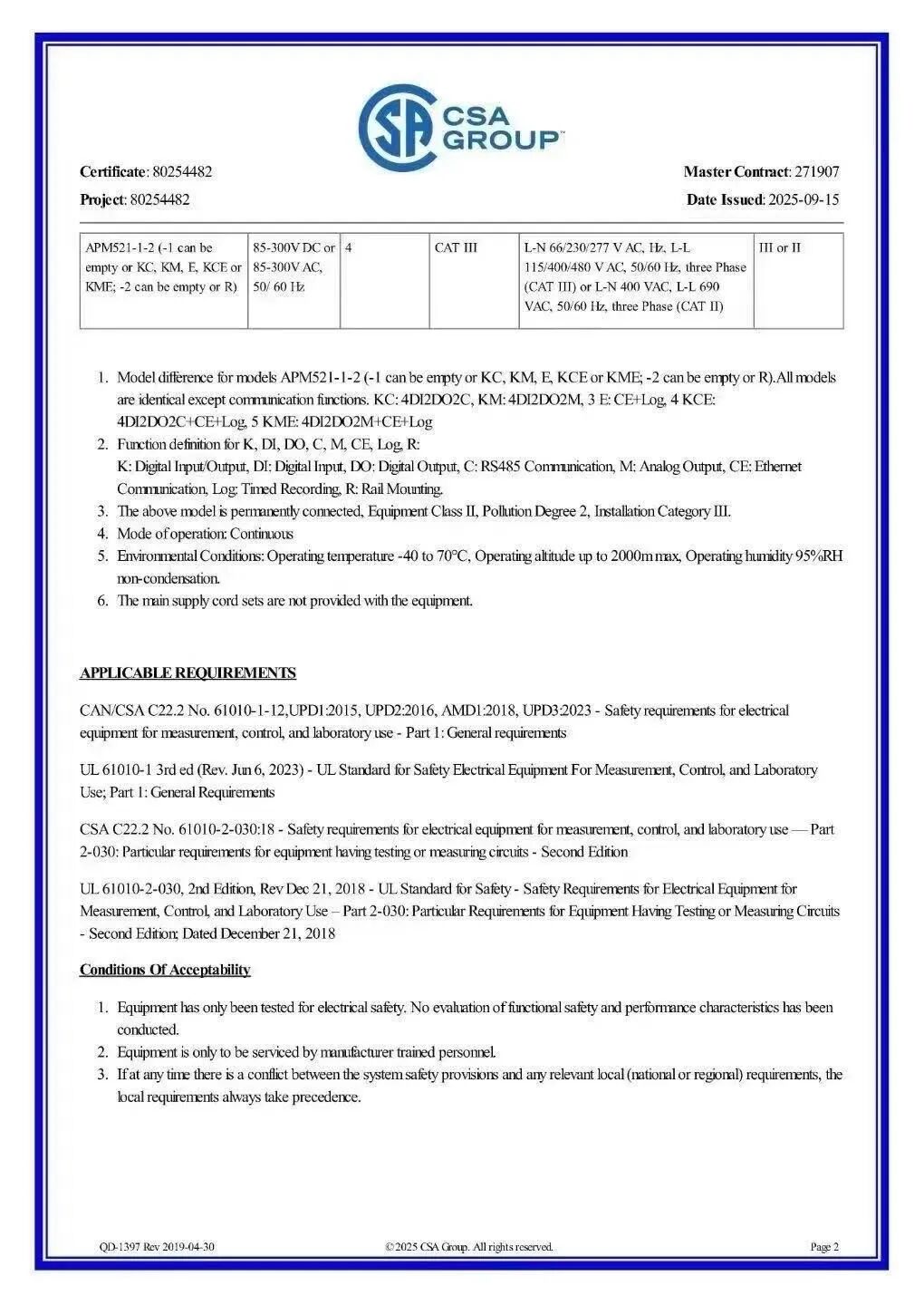

2 UL認證賦能，開拓國際市場

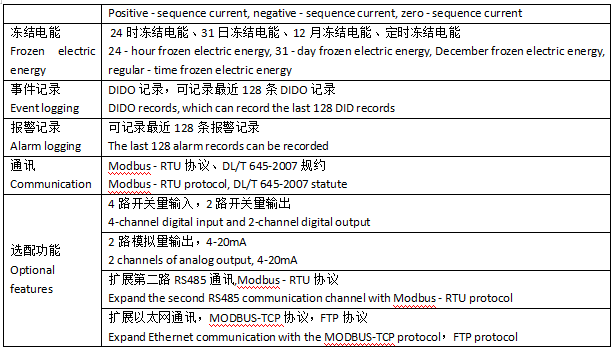

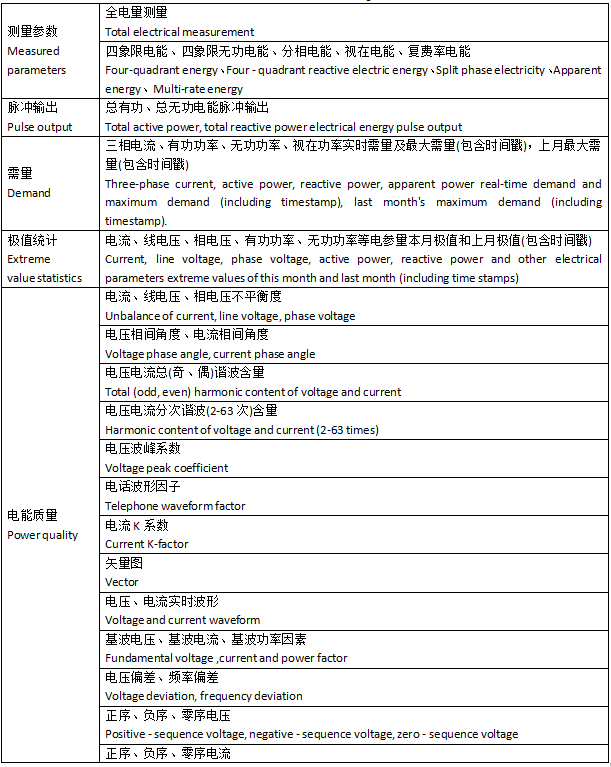

3.產品功能

4 技術參數

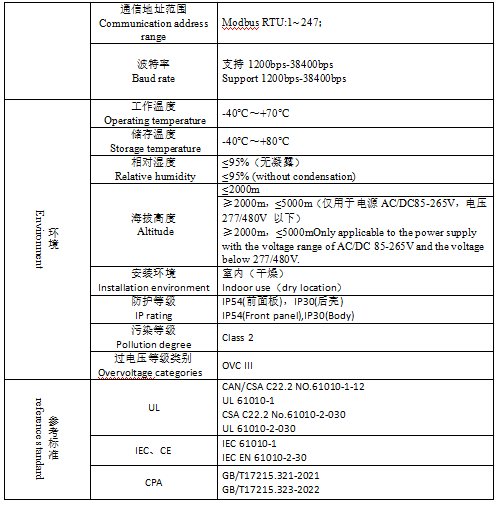

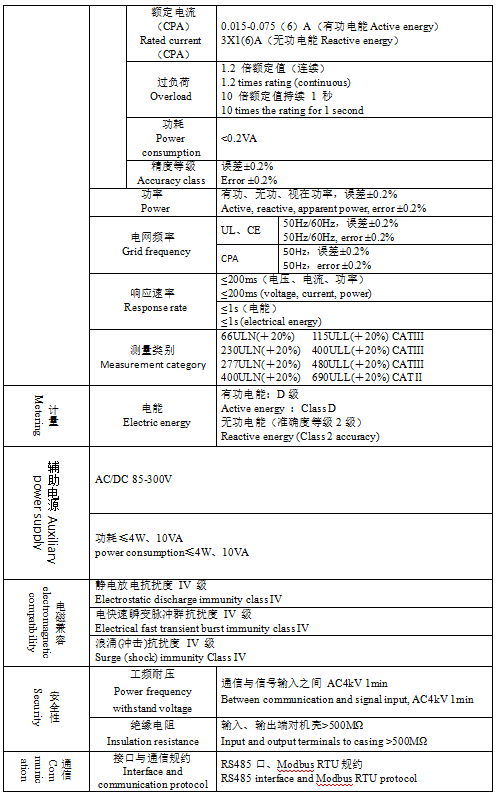

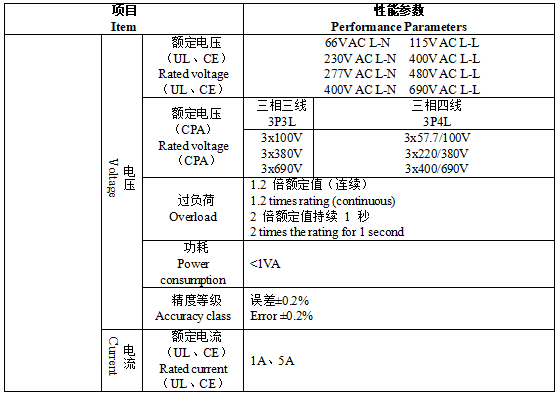

表2 技術參數說明

5 外形尺寸

5.1 儀表尺寸（單位：mm 公差：±1mm）

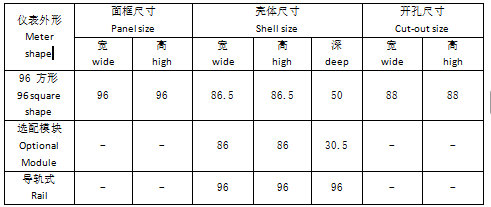

表3 尺寸圖

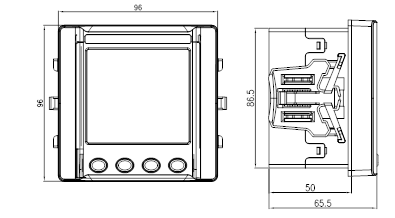

圖2 APM521嵌入式安裝尺寸圖（無模塊）

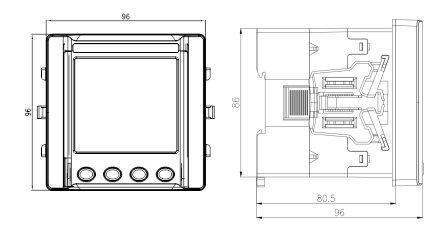

圖3 APM521嵌入式安裝尺寸圖（有模塊）

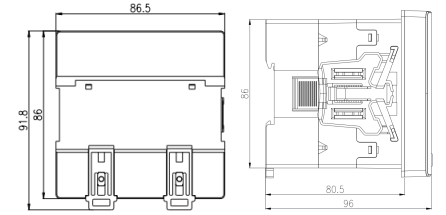

圖4 APM521導軌式安裝尺寸圖

圖5 APM521模塊安裝尺寸圖

注：若統一水平面并排安裝儀表，建議儀表開孔間距30mm。

6.產品優勢

多功能性：支持四象限電能、諧波分析、需量統計、事件記錄等，滿足多樣化電力監測需求。

精度高：電壓、電流測量誤差±0.2%，電能計量符合D級標準，確保數據準確性。

靈活安裝：提供嵌入式、導軌式等多種安裝方式，適配不同場景需求。

安全可靠：通過UL、CE等認證，符合CATⅢ/CATⅡ安全標準，具備過載保護和雙重絕緣設計。

通信便捷：支持Modbus-RTU、DL/T 645-2007等多種協議，兼容RS485和以太網通信，便于系統集成。

擴展性強：可選配DI/DO模塊、AO模塊，實現開關狀態監控和模擬量輸出，滿足定制化需求。

適用于工業、商業及電力系統，提供準確的電力監控解決方案。
