Texas Instruments DRV8311HEVM評估模塊設計用于評估DRV8311H三相無刷電機驅動器。該模塊提供三個半橋集成MOSFET驅動器，用于驅動三相無刷直流 (BLDC) 電機。該電機采用5A峰值電流驅動，用于12V直流電源軌或電池供電應用。該模塊具有可支持100mA外部電流的集成LDO。該模塊兼容DRV8311S（SPI器件型號）和DRV8311P（tSPI器件型號）。

數據手冊：*附件：Texas Instruments DRV8311HEVM評估模塊數據手冊.pdf

特性

• 工作電壓范圍為3V至20V，峰值電流驅動為5A
• 集成CSA，用于三相低側電流測量
• 集成LDO，可支持100mA外部電流
• 兼容DRV8311S（SPI器件型號）和DRV8311P（tSPI器件型號）
• C2000 (LAUNCHXL-F280049C) InstaSPIN GUI兼容性

DRV8311HEVM PCB布局

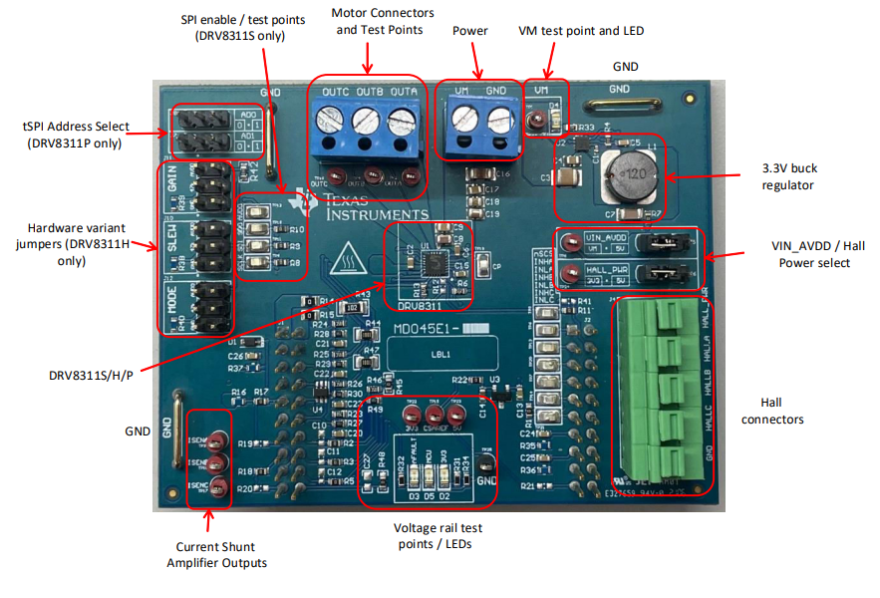

DRV8311HEVM硬件塊

德州儀器DRV8311HEVM評估模塊深度解析

評估模塊概述

德州儀器(TI)的DRV8311HEVM是一款用于評估DRV8311系列3-20V三相智能柵極驅動器的客戶評估模塊。該模塊可與LAUNCHXL-F280049C(C2000 Piccolo MCU F280049C LaunchPad?開發套件)配合使用，實現高效的三相無刷直流電機控制解決方案。

核心特性

• ?寬電壓輸入范圍?：3V至20V工作電壓
• ?高集成度設計?：集成三個半橋驅動器，支持5A峰值電流輸出
• ?多控制接口?：支持硬件(H)、SPI(S)和tSPI(P)三種控制模式
• ?內置保護功能?：包含過流、過熱等多種保護機制
• ?靈活配置?：通過跳線和電阻選擇不同工作模式

硬件架構詳解

1. 主要硬件模塊

DRV8311HEVM包含以下關鍵硬件模塊：

• ?電源管理?：3.3V降壓穩壓器，為系統提供穩定電源
• ?驅動核心?：DRV8311H/S/P驅動芯片
• ?接口連接?：與LaunchPad連接的40針接口
• ?狀態指示?：4個狀態LED(VM、3V3、nFAULT、MCU_LED)
• ?電機接口?：三相電機輸出端子(OUTA/OUTB/OUTC)

2. 電源配置選項

評估板提供多種電源配置方式：

• ?分離供電模式?：3-20V主電源通過VM引腳輸入，3.3V邏輯電源可單獨提供
• ?集成供電模式?：通過LAUNCHXL-F280049C提供3.3V和5V電源
• ?外部供電模式?：通過測試點TP22和TP23提供外部3.3V/5V電源

3. 設備變體兼容性

DRV8311HEVM支持三種設備變體：

1. ? DRV8311H(硬件變體) ?：通過跳線設置工作模式
   • 增益選擇(0.25V/A至2V/A)
   • 轉換速率選擇(25V/μs至200V/μs)
   • PWM模式選擇(3x或6x PWM)
2. ? DRV8311S(SPI變體) ?：通過SPI接口配置
   • 需配置R1、R8-R11為0Ω電阻
   • R13需配置為5.1kΩ電阻
3. ? DRV8311P(tSPI變體) ?：支持多設備SPI控制
   • 需配置R8-R10、R12、R41為0Ω電阻
   • R13需配置為5.1kΩ電阻
   • 通過J7/J8設置設備地址

快速啟動指南

1. ?電源連接?：將3-20V電源正極接VM，負極接GND
2. ?電機連接?：將電機三相線正確連接至OUTA、OUTB、OUTC端子
3. ?LaunchPad連接?：將評估板插接到LaunchPad的J1/J3和J2/J4接口
4. ?USB連接?：通過Micro-USB線連接LaunchPad與PC
5. ?上電啟動?：打開DRV8311HEVM電源

注意：使用DRV8311H硬件變體時，必須移除R7并從外部或LaunchPad提供3.3V電源

軟件控制與GUI應用

DRV8311HEVM支持通過C2000 InstaSPIN Universal GUI實現高級電機控制：

1. 電機識別

• 啟用系統后自動進行偏移校準
• 運行電機識別算法獲取關鍵參數(Rs、Ls-d、Ls-q等)
• 識別過程約需2分鐘

2. 無傳感器FOC控制

• 基于識別參數實現磁場定向控制
• 可調節速度參考值(speedRef)控制電機轉速
• 實時顯示速度誤差和運行狀態

3. 高級控制功能

• 扭矩控制模式
• 速度控制模式
• MTPA(最大轉矩每安培)算法
• 弱磁控制技術

4. SPI寄存器配置(DRV8311S專用)

• 狀態寄存器監控
• 控制寄存器配置
• PWM生成寄存器設置
• 支持手動地址讀寫操作

典型應用場景

1. ?工業驅動系統?：用于風扇、泵等設備的無刷電機控制
2. ?機器人關節驅動?：精確控制機器人關節運動
3. ?電動工具?：實現高效能無刷電機驅動
4. ?汽車輔助系統?：車窗升降、座椅調節等應用

設計考量與建議

1. ?熱管理?：評估板工作時表面可能高溫，需采取適當散熱措施
2. ?信號完整性?：高頻信號走線需考慮阻抗匹配和噪聲抑制
3. ?電源去耦?：在VM和GND間靠近芯片處放置足夠容量的去耦電容
4. ?電機匹配?：根據電機參數調整控制算法參數以獲得最佳性能
5. ?保護電路?：建議在功率回路中添加適當保護元件
