LMH1982 器件是一款多速率視頻時鐘發生器，非常適合用于各種 3 Gbps （3G）、高清 （HD） 和標清 （SD） 視頻應用，例如視頻 同步，串行數字接口 （SDI） 串行器和解串器 （SerDes），視頻 轉換、視頻編輯以及其他廣播和專業視頻系統。
*附件：lmh1982.pdf

該LMH1982可以同時生成兩個標清和高清時鐘以及一個幀頂 （TOF） 脈沖。在同步鎖相模式下，器件的鎖相環 （PLL） 可以同步輸出信號 H 同步和 V 同步輸入信號應用于任一參考端口。輸入?yún)⒖?可以從 Texas Instrument 的LMH1981多格式視頻同步分離器或數字獲得模擬定時 時序來自SDI解串器，并且應符合主要的SD和HD標準。當損失 發生參考時，器件可以默認為自由運行作，其中輸出時序精度 將由自由運行控制電壓輸入上的外部偏置決定。

該LMH1982可以替代分立式PLL和現場可編程門陣列（FPGA）PLL，以 多個壓控晶體振蕩器 （VCXO）。只有一個 27.0000 MHz VCXO 和環路濾波器 同步鎖相模式需要外部。外部環路濾波器以及可編程PLL 參數可以提供窄環路帶寬，以最大限度地減少抖動傳輸。高清時鐘輸出抖動 低至 40 ps 的峰峰值可幫助使用 FPGA SerDes 的設計人員滿足嚴格的 SDI 輸出抖動 規格。

該LMH1982采用節省空間的 5 mm × 5 mm 32 引腳 WQFN 封裝，并提供低 總功耗約為 250 mW（典型值）。

特性

• 兩個同步LVDS輸出時鐘，具有可選頻率和Hi-Z功能：
  • 標清時鐘：27 MHz 或 67.5 MHz
  • 高清時鐘：74.25 MHz、74.25/1.001 MHz、
    148.5 MHz 或 148.5/1.001 MHz
• 低抖動輸出時鐘可直接
  連接到 FPGA 串行器，以滿足 SMPTE
  SDI 抖動規范

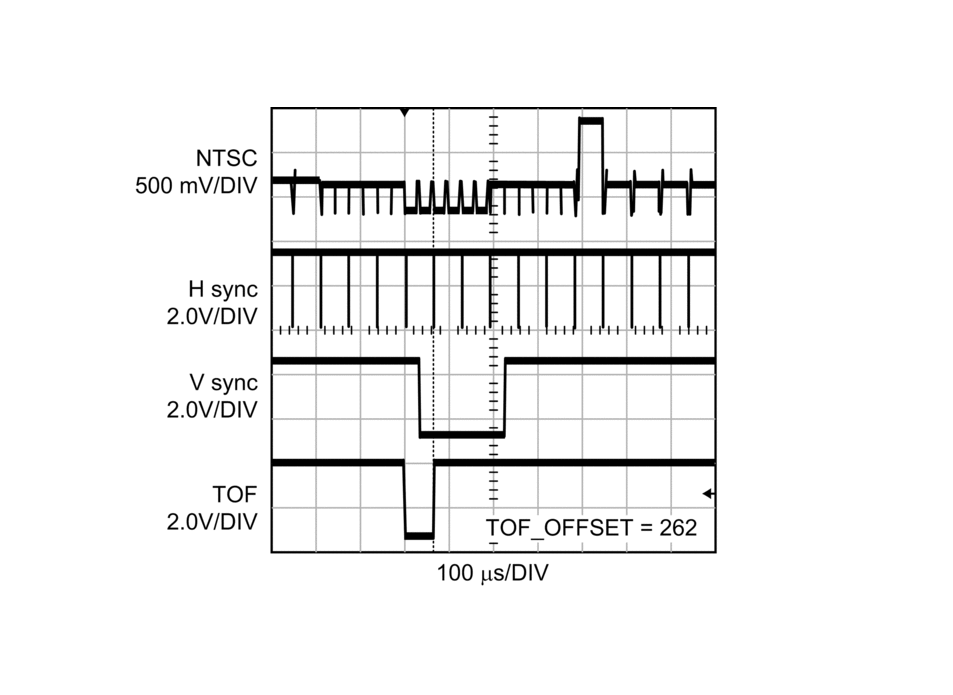

• 幀頂 （TOF） 脈沖，具有可
  編程輸出格式時序和 Hi-Z 功能
• 兩個基準端口（A 和 B），帶 H 和 V 同步
  輸入
• 支持輸入和輸出
  時序的交叉鎖定
• 外部環路濾波器允許控制環路
  帶寬、抖動傳輸和鎖定時間
  特性
• 參考丟失
  時的自由運行或保持作
• 用戶定義的自由運行控制電壓輸入
• 我^2^C 接口和控制寄存器
• 3.3V 和 2.5V 電源

參數

方框圖

?1. 產品概述?
LMH1982是德州儀器（TI）推出的多速率視頻時鐘發生器芯片，專為3G/HD/SD視頻應用設計，支持廣播級和專業視頻設備。核心功能包括：

• ?雙路同步LVDS時鐘輸出?：可配置SD時鐘（27/67.5 MHz）和HD時鐘（74.25/74.176/148.5/148.35 MHz）。
• ? 幀頂脈沖（TOF） ?：可編程輸出時序，支持跨格式鎖定。
• ? 雙參考輸入端口（A/B） ?：支持H/V同步信號輸入，兼容模擬（如LMH1981同步分離器）或數字（如FPGA SerDes）時序源。
• ?低抖動性能?：HD時鐘抖動低至40 ps峰峰值，滿足SMPTE SDI規范。

?2. 關鍵特性?

• ?鎖相環（PLL）架構?：
  • ?PLL 1?：基于外部27 MHz VCXO，支持窄帶寬設計以降低抖動傳遞。
  • ?PLL 2-4?：集成VCO，生成多速率輸出時鐘。
• ?工作模式?：
  • ?Genlock模式?：同步輸出至參考信號，支持參考丟失時的自由運行或保持狀態。
  • ?自由運行模式?：通過VC_FREERUN引腳控制VCXO頻率。
• ?封裝與功耗?：5×5 mm 32引腳WQFN封裝，典型功耗250 mW。

?3. 應用場景?

• 視頻同步與SDI串行器/解串器（SerDes）時鐘生成。
• 視頻采集、轉換、編輯及顯示設備。
• 廣播級設備如FPGA視頻處理系統。

?4. 技術細節?

• ?寄存器配置?：通過I2C接口（地址DCh/DDh）編程控制時鐘頻率、參考選擇、鎖相閾值等參數。
• ?輸出初始化?：需嚴格遵循時序編程步驟，確保TOF與參考幀對齊。
• ?參考檢測與鎖相狀態?：提供NO_REF/NO_LOCK狀態引腳及寄存器位實時監控。

?5. 設計支持?

• 提供評估板（LMH1982SQEEVAL）及參考設計，如AN-1893（SDI抖動性能優化）。
• 外部需搭配27 MHz VCXO（推薦CTS 357LB3C027M0000）和環路濾波器。
