在現代制造業領域，0.1微米的偏差可能意味著航空發動機葉片報廢、新能源汽車電機效率驟降、手機攝像頭成像模糊......從實驗室的校準分析到車間的批量檢測，計量型三坐標測量機以亞微米級的穩定精度，讓每一個工件的關鍵尺寸都可控、可追溯。

精度溯源：為什么是”計量型“？

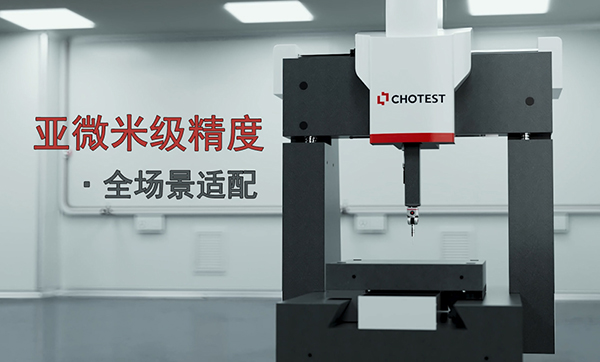

計量型三坐標測量機與生產設備的本質區別，在于其從材料到結構的全鏈條精度設計。這類設備的測量不確定通常小于1μm，而生產型設備則在3-10μm之間，這種精度差別原因在于不同的技術路徑：

1、材料選擇

不同于生產型設備常用的鑄鐵材質，計量型設備在材料選擇上，普遍采用花崗巖、工業陶瓷或碳纖維等熱力學性能穩定的材料，保證各軸熱膨脹系數一致，減少溫度變化帶來的測量誤差。

2、結構設計

（1）光柵尺中置結構：有效降低阿貝誤差對測量結果的影響。配合高分辨率光柵尺，測量1米長工件時也可以實現納米級的定位精度。

（2）雙燕尾氣浮導軌（中圖Earth系列）：運動無摩擦、無磨損，剛性更強，保證運動穩定性。

（3）多楔帶傳動：保證了機器傳動的剛性和平穩性，提高了機器的運動精度。

3、測量系統

計量型設備一臺設備搞定接觸+非接觸全場景。其標配多傳感器融合技術，無需更換設備即可應對不同材質、形態的工件。

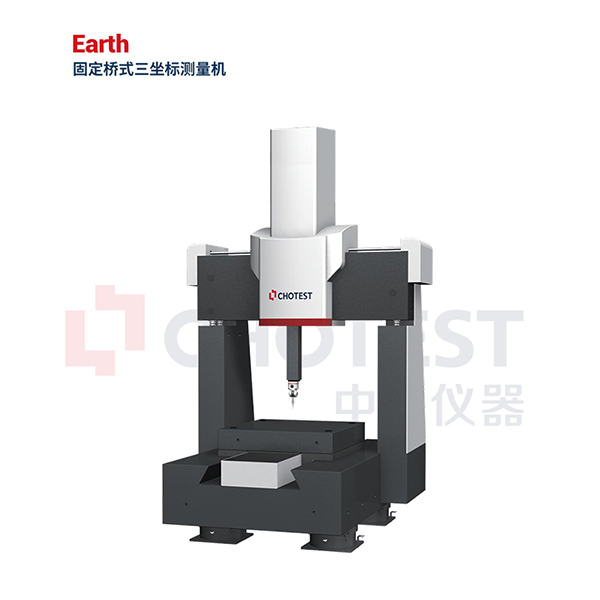

Earth三坐標測量機“封閉框架”和移動工作臺設計，整體結構采用花崗巖，有效消除溫度變化對系統精度的影響，保證儀器長時間運行高精度和穩定性。

場景賦能：解決行業檢測難題

航空航天制造：復雜曲面、大型部件解決方案

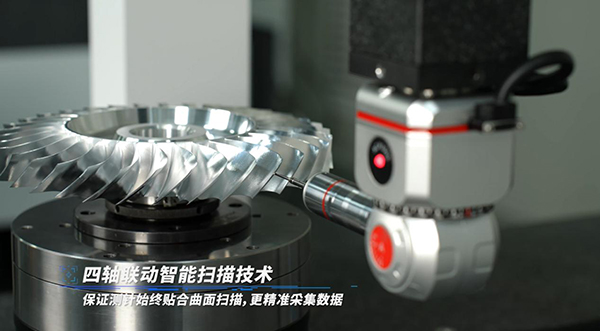

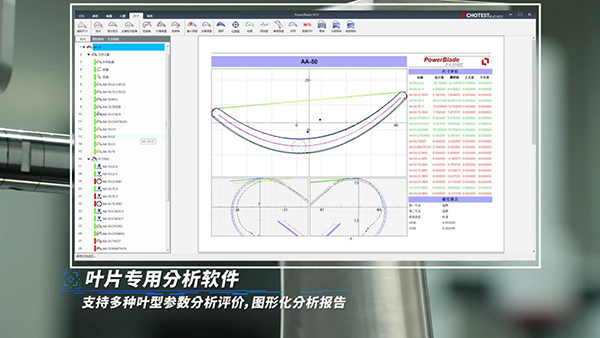

三坐標三維掃描技術完整捕獲葉片的復雜曲面數據，配合專業分析軟件，可快速評估葉型、弦長、扭轉角等關鍵參數是否符合設計標準。

新能源汽車制造：電機、電池殼高效快速解決方案

通過計量型三坐標測量機高精度檢測，可實現關鍵尺寸的100%全檢，避免裝配后的性能衰減。

智能進化，不止于測量

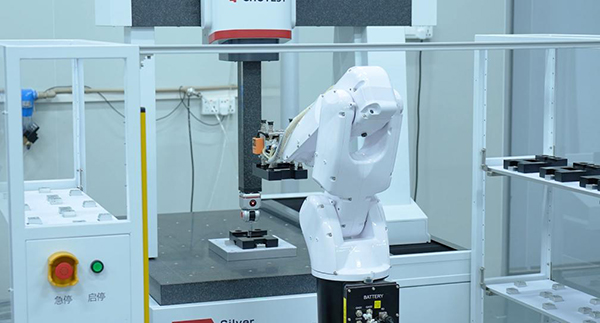

隨著物聯網技術的融入，三坐標測量機無人值守，效率翻倍：通過圖形化編程界面，操作人員10分鐘即可生成測量路徑，搭配自動上下料系統，可實現24小時無人值守檢測，批量零件（如汽車軸承）全檢效率提升3倍，同時避免人工操作帶來的誤差。

如中圖全自動化三坐標測量站通過自動上下料、自動測量、自動分類以及測量統計數據可視化，實現了測量過程的全自動化，大幅提高測量效率，并節約人力成本。

在精密制造的征程上，計量型三坐標測量機以微米級的精度守護著制造質量的底線，以智能化的功能提升著質量管控的效率，以開放的生態體系支撐著制造業的持續創新。
