在工業制造、科研檢測等領域，“微米級精度” 早已成為衡量測量設備性能的核心標準，而激光位移傳感器憑借這一優勢，成為眾多高精度測量場景的 “首選裝備”。但你知道嗎？它能實現 0.001mm 級的精準測量，背后藏著哪些核心技術？今天，我們就來層層拆解激光位移傳感器的技術內核，帶你看清高精度測量的 “奧秘”。

一、兩大核心工作原理：激光如何 “感知” 位移？

激光位移傳感器的精準測量能力，首先源于其成熟且高效的工作原理。目前主流技術路線主要分為激光三角測量法與回波分析法，二者針對不同場景設計，卻共同支撐起 “高精度” 這一核心優勢。

1. 激光三角測量法：“幾何計算” 實現微米級定位

激光三角測量法是目前工業場景中應用最廣泛的技術，原理看似簡單，卻藏著精密的幾何邏輯。簡單來說，它通過 “激光發射 - 光斑成像 - 三角計算” 三個步驟，就能精準捕捉物體的位移變化。

具體過程為：傳感器內置的激光發射器會發出一束平行激光，垂直（或按固定角度）照射到被測物體表面；物體表面會將激光反射，反射光被傳感器內的高分辨率 CCD/CMOS 圖像傳感器接收，形成一個微小的光斑；由于物體位移會導致光斑在圖像傳感器上的位置發生偏移，系統會根據 “激光發射器、圖像傳感器、被測物體” 三者構成的三角形幾何關系，結合預設的算法，快速計算出物體的實際位移距離。

這種原理的優勢在于響應速度快、精度高—— 比如國產光子精密PDH/PDM系列激光位移傳感器，正是基于優化后的激光三角測量法，實現了微米級檢測精度，且采樣頻率可達 260kHz，即使是高速運動的微小工件（如硬盤磁頭、壓電陶瓷），也能實時捕捉位移變化。不過，它更適合中短距離（通常 10mm-500mm）測量。

2. 回波分析法：“時間差 / 相位差” 突破距離限制

如果說激光三角測量法是 “近距離精準專家”，那回波分析法就是 “中長距離測量能手”。它不依賴幾何關系，而是通過分析激光回波的 “時間差” 或 “相位差” 來計算距離，適用于 1m 以上的中長距離測量場景（如大型設備裝配、橋梁位移監測）。

根據測量方式不同，回波分析法又分為兩種：

脈沖時間差法：傳感器發射短脈沖激光，同時記錄發射時間；激光遇到物體后反射回傳感器，系統記錄接收時間，通過 “時間差 × 光速 ÷2”（除以 2 是因?yàn)榧す馔担┯?jì)算出物體距離。這種方式測量范圍廣（可達數百米），但精度相對三角測量法略低（通常 ±1mm 級），適合對精度要求不極致、但距離較遠的場景。

相位差法：傳感器發射連續的調制激光（激光強度隨時間按正弦規律變化），通過對比發射激光與反射激光的相位差，計算出激光傳播的距離。它的精度比脈沖時間差法更高（可達 ±0.1mm 級），且抗干擾能力強，即使在有輕微粉塵、水霧的環境中，也能穩定工作，常見于建筑施工、大型工件尺寸檢測等場景。

二、精度與速度雙提升：這些技術創新是關鍵

了解了基礎原理，我們再來看看激光位移傳感器如何通過技術創新，不斷突破 “精度” 與 “速度” 的上限。畢竟，從 0.01mm 到 0.001mm 的精度跨越，從 10kHz 到 260kHz 的速度提升，背后都是實打?qū)嵉募夹g(shù)升級。

高分辨率光學組件：圖像傳感器是激光三角測量法的 “眼睛”，目前主流傳感器已采用百萬像素級 CCD/CMOS 芯片，如光子精密的PDH系列激光位移傳感器，搭配了更高量子效率與低噪聲優化的CM0S，，實現260KHz超快采樣速度，精準測量高速狀態下位移變化，且實現更遠量程下的超低反射率物體檢測。

溫度補償與抗干擾設計：環境溫度變化會導致傳感器內部光學組件（如鏡頭、激光發射器）熱脹冷縮，影響測量精度。因此，高端激光位移傳感器（如 Mitutoyo SurfaceMeasure-S 系列）會內置溫度傳感器，實時監測環境溫度，并通過算法自動補償溫度帶來的誤差；同時，采用金屬外殼屏蔽電磁干擾，配合光纖同軸設計，即使在軋機、電機等強電磁環境中，也能保持精度穩定。

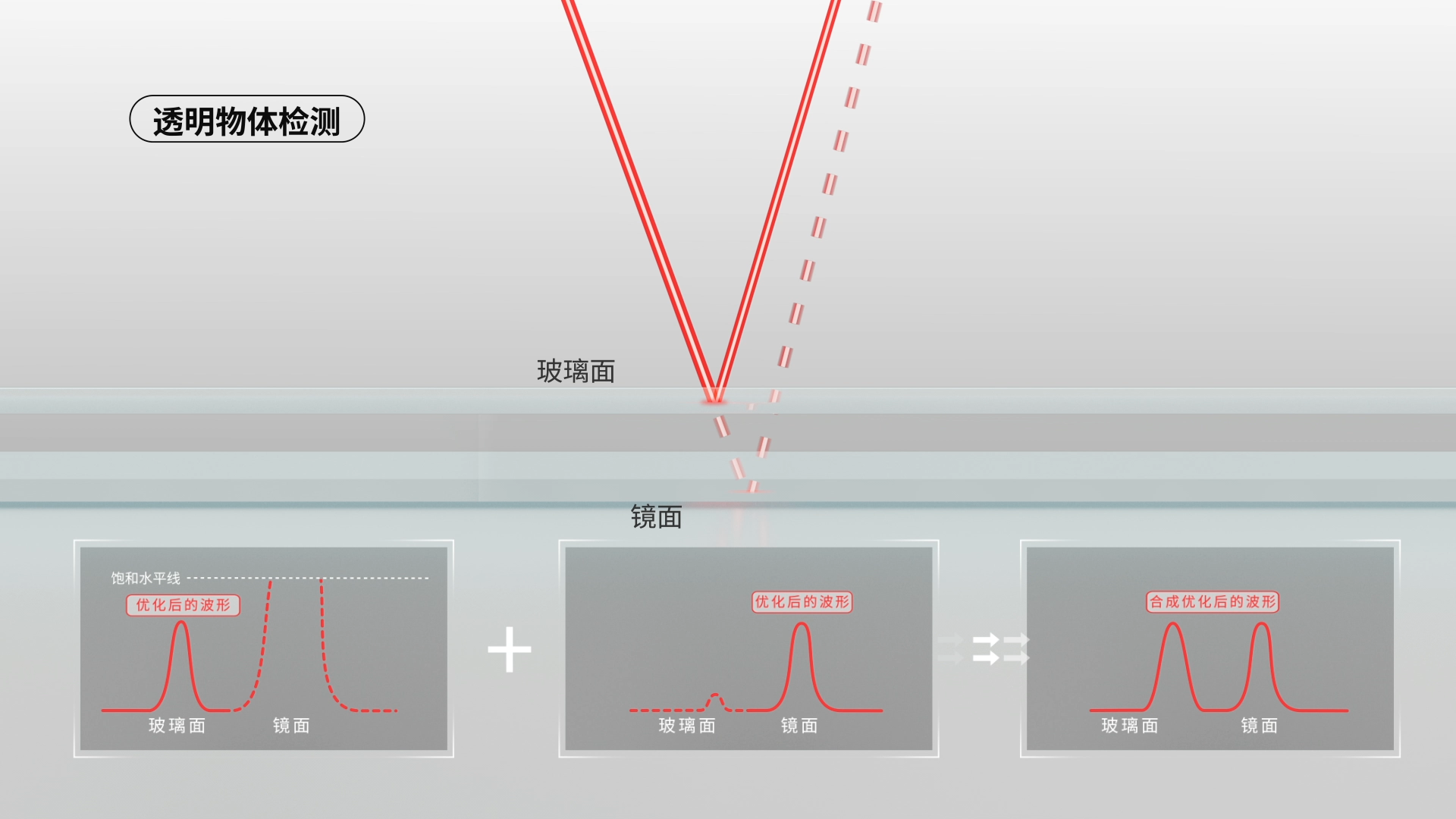

自適應表面算法：針對鏡面、透明物體（如玻璃、亞克力）或粗糙表面（如鑄件、金屬毛坯），傳統傳感器容易出現 “光斑過亮”“反射不穩定” 等問題?，F(xiàn)在的傳感器通過 “自動曝光調節”（根據表面反光率實時調整激光強度）、“多光譜激光技術”（針對透明物體采用特定波長激光）、“粗糙表面濾波算法”（過濾表面凹凸帶來的干擾信號），實現對不同表面的自適應測量 —— 比如 PDH-008W 專為鏡面 / 透明物體設計，即使測量玻璃厚度或亞克力零件尺寸，也能達到 0.001mm 精度。

三、技術實力看得見：從實驗室到生產線的信任背書

或許有人會問：這些技術參數聽起來很厲害，但實際應用中真的靠譜嗎？答案是肯定的。以光子精密為例，其激光位移傳感器憑借扎實的技術實力，已在半導體、汽車制造、電子屏幕等多個行業落地生根，用 “實戰成果” 證明了 “中國精度” 的可靠性，成為全球 70 余家世界 500 強企業的合作之選。

在半導體晶圓檢測領域，某頭部晶圓廠曾面臨 “超薄晶圓邊緣輪廓測量難” 的痛點 —— 晶圓厚度僅 0.1mm，傳統傳感器要么因精度不足漏檢細微瑕疵，要么因采樣速度慢拖慢產線節奏。引入光子精密 PDH 系列激光位移傳感器后，情況徹底改變：基于優化的激光三角測量法，傳感器以 260kHz 的超高采樣速度，能實時捕捉晶圓邊緣 0.001mm 級的凸起或凹陷；同時，其自適應表面算法可自動調節激光強度，避免晶圓反光對測量的干擾。如今，該晶圓廠的檢測效率提升 30%，晶圓良率從 96% 躍升至 99.2%，每年減少近 200 萬元的廢品損失。

這些案例背后，正是激光位移傳感器 “技術實力→實際價值” 的直接體現 —— 它不僅是一個 “測量工具”，更是企業提升核心競爭力的 “技術伙伴”。

從激光三角測量法到回波分析法，從 0.01mm 到 0.001mm 的精度跨越，激光位移傳感器的發展歷程，就是一部 “追求更高精度、更快速度” 的技術創新史。如今，隨著檢測算法、Miniaturization等技術的融入，它還在不斷拓展應用邊界。

如果你在生產或科研中遇到 “高精度、非接觸” 的測量需求，不妨多關注激光位移傳感器的技術細節 —— 畢竟，真正靠譜的產品，從來都不怕 “揭秘” 核心技術；而了解這些技術奧秘，也能幫你更精準地選擇適合自己的傳感器，讓 “微米級精度” 為你的工作保駕護航。
