一、項目背景

在汽車制造行業，生產過程的精細化與智能化管理至關重要。某大型汽車制造工廠致力于提升生產效率與產品質量，對生產環境和設備運行狀態的精準監測提出了更高要求。為此，工廠在多個關鍵生產區域，如涂裝車間、發動機裝配車間等，部署了大量用于環境監測的溫濕度傳感器以及用于設備狀態監測的壓力變送器。這些傳感器和變送器多采用 RS232 通信協議，長期以來為工廠提供了基礎的數據采集支持。

然而，隨著工業4.0理念的深入推進以及工廠智能化升級的需求，工廠決定引入基于Profinet通信網絡的先進控制系統，以實現生產數據的高效集成、實時傳輸與智能化管理。Profinet 網絡憑借其高速、實時、可靠的通信特性，能夠?qū)⑸a(chǎn)線上分散的各類設備連接成一個有機整體，為生產過程的優化控制提供有力支撐。但 RS232 與 Profinet 協議之間存在顯著差異，這使得原有采用RS232協議的溫濕度傳感器和壓力變送器無法直接接入 Profinet 網絡，導致數據傳輸鏈路中斷，嚴重制約了工廠智能化生產管理的進一步發展。

二、解決方案選型

面對 RS232 設備與 Profinet 網絡的連接難題，工廠技術團隊對市場上眾多協議轉換產品展開了全面且深入的調研。經過多輪對比分析，綜合考量產品性能、穩定性、兼容性、可擴展性以及成本效益等諸多因素，最終選定了RS232轉Profinet智能網關作為連接 RS232 設備與 Profinet 網絡的核心橋梁。網關專為RS232與Profinet 協議轉換設計，具備卓越的技術優勢與出色的應用表現，能夠精準契合工廠的實際需求。

三、實施過程

（一）硬件連接環節

溫濕度傳感器連接：工廠選用了符合汽車制造環境要求的高精度溫濕度傳感器，如某品牌具備 AEC-Q100 標準認證、濕度精度可達 ±0.5% RH、溫度精度可達 ±0.1°C 的型號。使用專用的 RS232 串口線，將溫濕度傳感器的 RS232 數據輸出接口與RS232轉Profinet智能網關的 RS232 輸入接口進行細致連接。嚴格按照接口標識，確保 TX（發送端）與 RX（接收端）交叉對接，GND（接地端）穩固連接，從而搭建起穩定可靠的溫濕度數據傳輸物理鏈路，保障溫濕度數據能夠準確無誤地傳輸至網關。

壓力變送器連接：對于壓力變送器，工廠采用了能夠適應復雜工業環境、測量精度高的產品。同樣使用適配的 RS232 串口線，將壓力變送器的 RS232 接口與網關的 RS232 接口進行連接，遵循正確的接線規則，保證壓力數據傳輸線路的通暢。

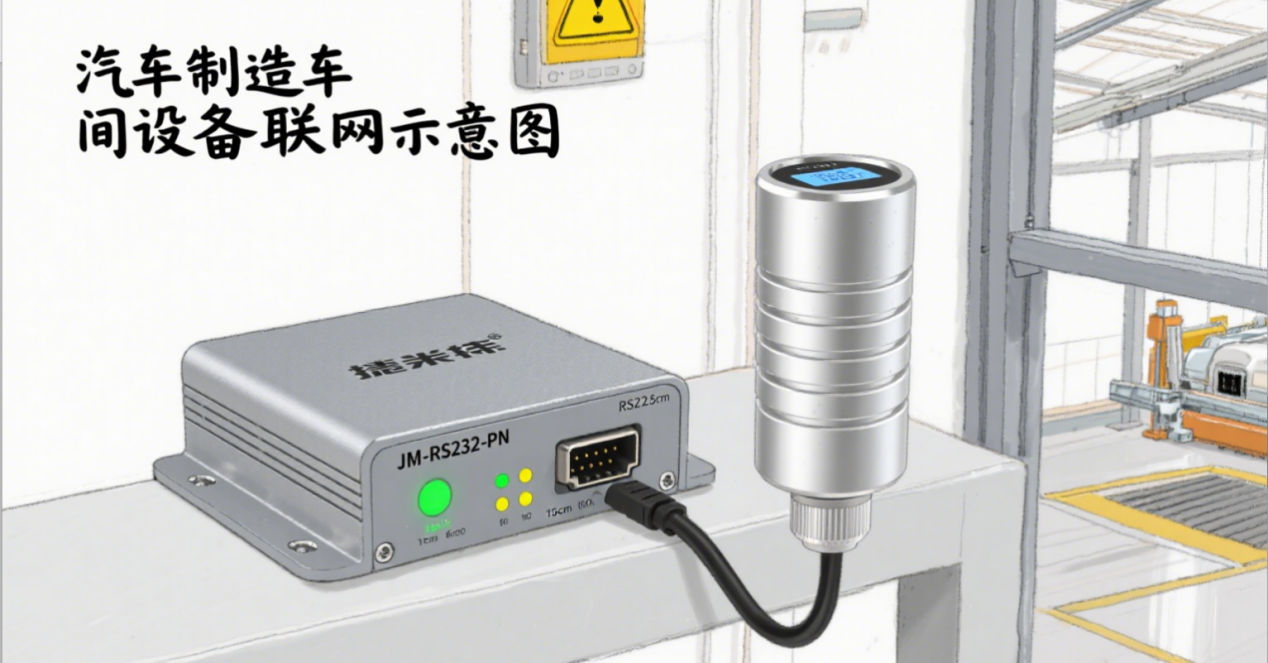

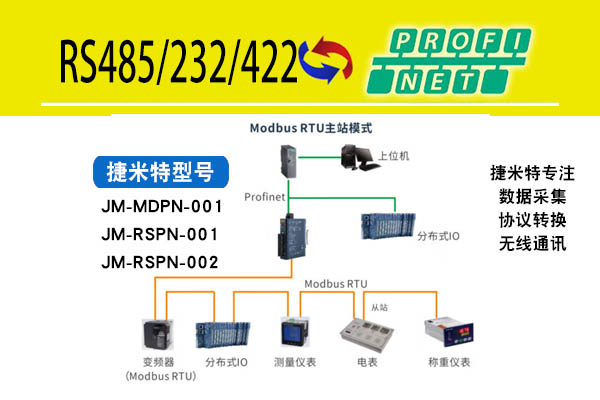

網關與網絡連接：使用以太網線纜，一端連接RS232轉Profinet智能網關的 Profinet 網絡接口，另一端接入工廠已部署的 Profinet 網絡交換機，使網關成功融入 Profinet 網絡架構，為后續將溫濕度和壓力數據上傳至控制系統奠定基礎。

（二）軟件配置步驟

加載 GSD 文件：打開工廠所采用的西門子 TIA Portal 軟件，在菜單欄中依次點擊 “選項”-“管理通用站描述文件”。在彈出的對話框中，切換至 “已安裝的 GSD” 選項卡，點擊源路徑選擇按鈕，精準定位并選中RS232轉Profinet智能網關對應的 GSD 文件所在文件夾，完成文件加載操作。此步驟可使 TIA Portal 軟件準確識別網關設備，為后續配置工作做好準備。

設置網絡參數：在 TIA Portal 軟件的設備組態界面，對RS232轉Profinet智能網關網關進行網絡參數配置。將網關的 IP 地址設置為與 Profinet 網絡中其他設備處于同一網段，例如設定為 192.168.1.35，子網掩碼設置為 255.255.255.0。同時，為網關分配一個在整個 Profinet 網絡中獨一無二的設備名稱，方便控制系統在復雜網絡環境中快速、準確地識別與尋址該網關。

配置串口參數：打開RS232轉Profinet智能網關模塊的專用配置軟件，依據溫濕度傳感器以及壓力變送器的實際通信參數，對網關的串口參數進行逐一匹配設置。例如，若溫濕度傳感器的波特率為 9600bit/s，數據位為 8 位，停止位為 1 位，無奇偶校驗（即 9600/N/8/1），壓力變送器的通信參數與之相同，則在網關配置軟件中相應設置串口波特率、數據位、停止位、校驗位等參數，確保網關與 RS232 設備之間串口通信參數完全一致，保障數據通信順暢。對于不同型號、不同參數的傳感器和變送器，也按照其各自的通信規格在網關中進行針對性設置。

數據映射設置：根據汽車制造生產流程中對溫濕度數據以及壓力數據的處理需求，在網關配置軟件中精心進行數據映射設置。明確溫濕度傳感器采集的溫度數據、濕度數據以及壓力變送器采集的壓力數據在 Profinet 網絡中控制系統數據緩沖區中的具體存儲位置與數據格式。例如，將溫度數據存儲在特定的數據寄存器區域，采用浮點型數據格式存儲；將濕度數據存儲在另一個指定區域，同樣采用浮點型數據格式；將壓力數據存儲在相應位置，按照實際測量值的工程單位進行數據格式定義。通過精準的數據映射，使控制系統能夠便捷、準確地讀取、解析網關上傳的數據，為生產管理與決策提供堅實的數據支撐。

（三）系統調試與測試階段

初步連通性測試：完成硬件連接與軟件基本配置后，即刻對整個系統展開初步的連通性測試。仔細檢查網關、溫濕度傳感器、壓力變送器、網絡交換機等設備的電源指示燈是否正常亮起，確認各設備供電穩定。運用ping命令測試網關與 Profinet網絡中核心控制器之間的網絡連通性，若能成功 ping 通，表明網絡連接初步正常，為后續數據傳輸測試奠定基礎。

數據傳輸準確性測試：利用溫濕度傳感器和壓力變送器對實際環境和設備運行狀態進行數據采集，同時在西門子 TIA Portal 軟件的監控表中密切觀察控制系統是否能夠?qū)崟r(shí)、準確地接收到傳感器和變送器上傳的數據。使用串口調試助手等專業工具，對溫濕度傳感器、壓力變送器與網關之間的串口數據傳輸進行實時監測，仔細查看數據發送與接收的完整性、準確性，確保數據在傳輸過程中無丟包、錯包現象，保障數據傳輸?shù)母呖煽啃?。例如，在涂裝車間模擬不同的溫濕度環境，觀察控制系統獲取的溫濕度數據與實際環境值的偏差，確保誤差在允許范圍內；對壓力變送器連接的設備進行加載測試，驗證壓力數據的準確傳輸。

穩定性測試：模擬汽車生產線長時間、高強度的運行場景，持續進行溫濕度和壓力數據采集，觀察系統在長時間運行狀態下的穩定性。連續監測控制系統接收數據的連續性與準確性，以及網關在數據轉換與傳輸過程中的可靠性，確保系統能夠在復雜、嚴苛的生產環境下穩定運行，滿足汽車制造工廠對生產連續性與穩定性的極高要求。經過數小時甚至數天的穩定性測試，系統始終保持穩定運行，未出現數據傳輸中斷或錯誤等異常情況。

四、應用效果呈現

（一）數據采集與傳輸效率大幅提升

通過RS232轉Profinet智能網關的高效連接，生產線上的溫濕度傳感器和壓力變送器采集的數據能夠以極快的速度、極高的準確性實時上傳至Profinet網絡中的控制系統。在實際生產驗證中，從傳感器采集數據到控制系統接收到數據并完成初步處理，整個過程的延遲時間極短，滿足了汽車生產線對數據及時性的嚴苛要求。例如，在涂裝車間，溫濕度數據的實時更新能夠讓控制系統及時調整空調系統和通風設備，確保涂裝環境始終符合工藝要求，有效減少了因環境因素導致的次品率。壓力變送器實時上傳的設備壓力數據，使控制系統能夠及時發現設備潛在故障隱患，提前進行維護干預，有效減少設備停機時間，提升了整體生產效率。

（二）生產管理流程深度優化

控制系統獲取到完整、實時的溫濕度數據與壓力數據后，能夠?qū)ζ嚿a(chǎn)過程進行全方位、精細化的管理與控制。借助溫濕度數據，實現了對生產環境的精準調控，特別是在對環境要求極高的涂裝車間和電子元件裝配車間，確保了產品質量的穩定性。依據壓力數據，對生產設備進行智能運維管理，根據設備實際運行狀況制定個性化的維護計劃，提高設備維護的針對性與有效性，降低設備故障率。同時，利用這些數據進行生產計劃的動態調整與優化，根據實際生產環境和設備狀態合理安排生產任務，提高生產資源的利用率，進一步優化了生產管理流程，提升了生產效率與產品質量。例如，通過對發動機裝配車間設備壓力數據的長期分析，提前預測設備易損件的更換周期，避免了因設備突發故障導致的生產線停滯，保障了生產的連續性。

（三）設備更新成本顯著降低

采用捷米特JM-RS232-PN網關模塊解決方案，工廠無需淘汰現有的大量 RS232 溫濕度傳感器和壓力變送器設備，避免了大規模更換設備帶來的高昂采購成本、安裝調試成本以及停產損失。同時，充分利用了已搭建的 Profinet 網絡基礎設施，實現了新舊設備的高效兼容與集成。相較于全面更換支持 Profinet 協議的設備，此方案在設備更新方面節省了大量資金，保護了工廠前期在設備與網絡建設上的巨額投資。經核算，采用該方案后，工廠在設備更新方面節省了約 60% 的成本，為企業帶來了顯著的經濟效益。

五、總結與展望

在本次汽車制造行業的項目實踐中，RS232轉Profinet智能網關憑借其卓越的性能、便捷的配置方式以及出色的穩定性，成功攻克了RS232協議設備與 Profinet 網絡之間的通信障礙，為汽車制造工廠帶來了顯著的效益提升，有力推動了工廠的智能化轉型升級進程。

展望未來，隨著汽車制造行業向電動化、智能化、網聯化方向的持續深入發展，生產過程對設備互聯互通、數據實時交互的要求將愈發嚴苛。RS232轉Profinet智能網關有望在更多復雜應用場景中發揮關鍵作用，如智能工廠的柔性生產單元、車聯網與生產線的融合等領域。同時，隨著技術的不斷進步，此類協議轉換網關也將不斷迭代升級，在提升數據傳輸速率、增強安全性、拓展兼容性等方面取得更大突破，為汽車制造行業乃至整個制造業的數字化、智能化發展注入強大動力，助力行業邁向更高發展水平。
