RS232轉Profinet網關與西門子S7-1200 PLC的智能化工業通信應用

在工業自動化領域，設備間的通信如同人體的神經系統，需要精準、高效的信號傳遞。將密度傳感器這類傳統設備接入現代工業網絡時，RS232轉Profinet網關扮演著“翻譯官”的角色，而西門子S7-1200 PLC則如同系統的“大腦”，共同構建起智能化的生產監測體系。

RS232轉Profinet網關的最大突破在于實現了串口通信與工業以太網的協議轉換。其內置的協議解析引擎，可將密度傳感器通過RS232發送的ASCII碼或Modbus RTU報文，實時轉換為Profinet IO數據幀。這一過程類似于將方言轉化為普通話，使西門子1200 PLC能直接讀取傳感器數據，如密度值、溫度補償參數等。

技術指標方面，RS232轉Profinet網關支持1440字節/周期的雙向數據吞吐量，相當于同時傳輸數百條傳感器指令。雙路Profinet接口設計更如同高速公路的雙向車道，既保障了通信冗余，又支持多設備并聯組網。

二、硬件連接的“三重奏”

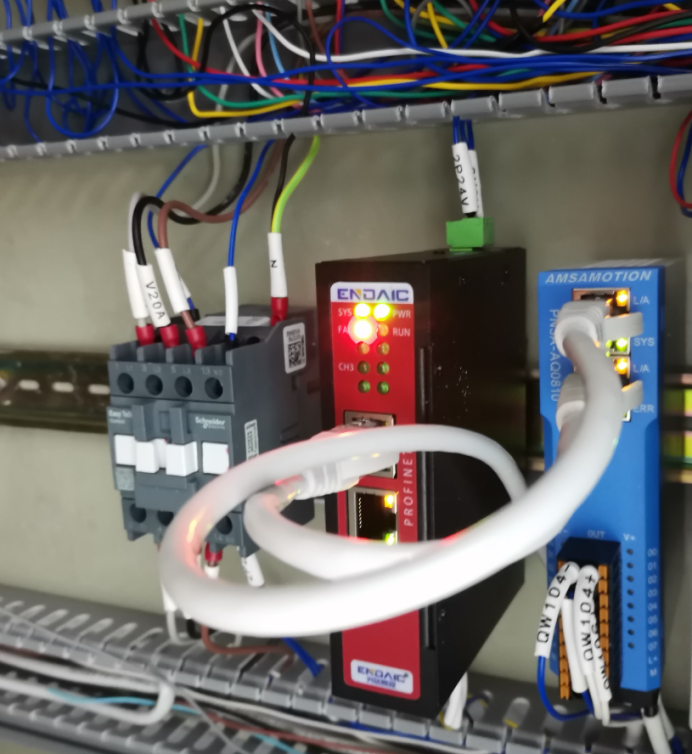

在實際部署中，系統架構呈現清晰的層次：密度傳感器的RS232串口通過DB9接口連接網關，RS232轉Profinet網關的Profinet端口通過工業網線接入PLC，形成**“傳感器-網關-控制器”**的黃金三角。以某化工企業為例，其采用興達易控XD-PNR200網關，將在線密度計接入PLC系統，實現了反應釜溶液濃度的實時閉環控制。

布線時需注意信號隔離技術的應用——RS232轉Profinet網關內置的磁耦隔離模塊能有效阻隔現場電磁干擾，其抗干擾能力堪比在嘈雜車間里清晰傳遞指令的降噪耳機。RS232端波特率可調范圍（600-115200bps）則如同變速齒輪，適配不同型號傳感器的通信需求。

軟件配置的智慧路徑

在TIA Portal工程環境中，配置流程可分為三步走：

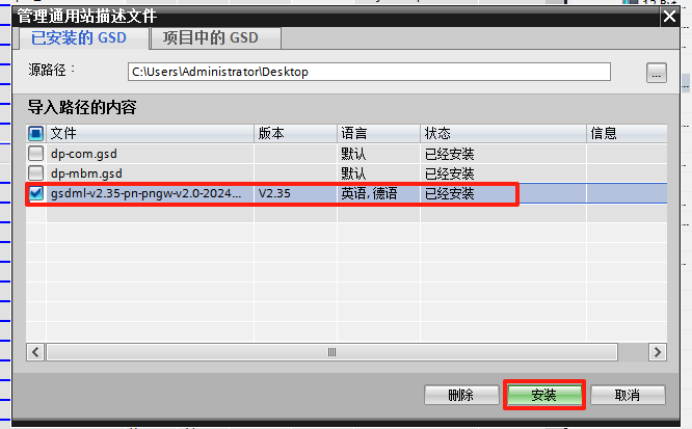

設備描述文件導入：安裝RS232轉Profinet網關GSDML文件如同為PLC安裝新設備的“驅動程序包”，讓系統識別RS232轉Profinet網關的Profinet從站身份。

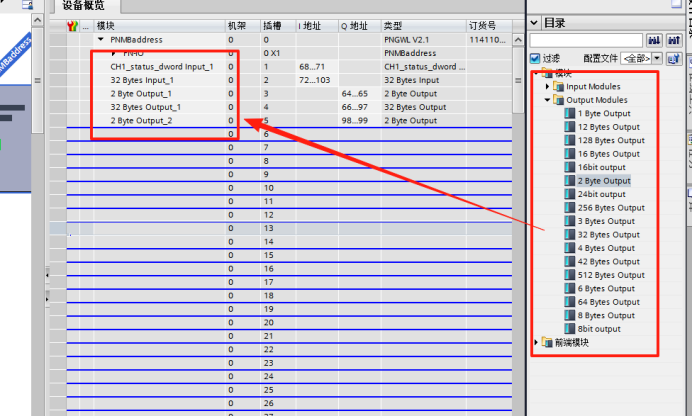

IO數據映射：將密度傳感器的寄存器地址與PLC的輸入輸出區對應，這個過程類似于為快遞包裹貼上準確的收貨標簽。

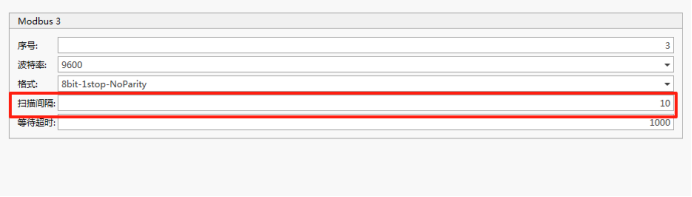

通信周期優化：根據密度采樣的實時性要求設置1-64ms的刷新周期，如同調節攝像機幀率，在數據時效性與系統負載間取得平衡。

場景化應用的生命力

在食品飲料行業，這類方案已成功應用于糖漿配比系統。當密度傳感器檢測到混合液濃度偏差時，PLC可在50ms內調整閥門開度，精度達到±0.1%。這種響應速度如同專業乒乓球運動員的接球反應，確保產品質量的穩定性。

隨著工業4.0的深化，RS232轉Profinet網關正朝著智能化方向發展。新一代產品開始集成邊緣計算功能，能在本地完成密度數據的預處理，如同給RS232轉Profinet網關裝上“微型大腦”，減少PLC的運算負荷。雙協議棧網關的出現更打破了傳統界限，同一設備既可接入Profinet網絡，又能同步對接OPC UA云平臺，構建起跨層級的監測體系。
