1. 概述

CDW04 是一款具有四通道檢測感應，可用來檢測四段液位的專用集成電路。

基于電容感應的檢測原理，在集成電子花費多年研究的獨特算法，能夠做到智能

識別，無論是有液體上電，還是無液體上電，都能正確指示液位狀態。本產品既

可適用于直接接觸液體的檢測裝置，也可適用于不直接接觸液體的檢測裝置。尤

其是非接觸式的檢測更安全更方便、更有優勢，也可防腐蝕、防污染。

2. 產品特征

? 工作電壓 2.2-5.5V

? 待機電流 10μA/3.0V

? 上電復位功能（POR）

? 低壓復位功能（LVR）

? 4S 自動校準功能

? 可靠的觸摸按鍵檢測

? 4S 檢測無液體進入待機模式

? 上電前有液體也可以可靠的檢測

? 4 段液位檢測

? 1 對 1 直接輸出

? 任意通道有液體 W_FLAG 輸出信號

? 上電時 OPT 腳選擇輸出高有效還是低有效

? 專用管腳外接電容(1nF-47nF)調整靈敏度

? 極少的外圍組件

? 具備抗電壓波動功能

? 可用金屬探針接觸液體檢測,也可在水箱外壁不接觸液體檢測信號

? 封裝 ：SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)

3. 應用

? 飲水機、凈水器、咖啡機、水蒸鍋、空調扇、負離子發生器等家電產品

? 水杯等液位檢測杯

? 抽水馬桶等衛浴設備

? 各種水泵、馬達等

? 空氣凈化器、加濕器、霧化器等壞境凈化設備

? 魚缸設備、花園、假山、花盆、噴水池等景觀設備

? 醫療儀表儀器等設備

4.管腳描述

5.電氣特性

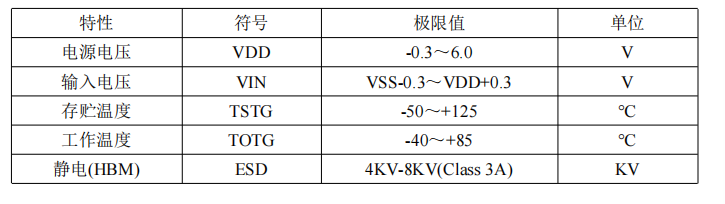

5.1 極限參數

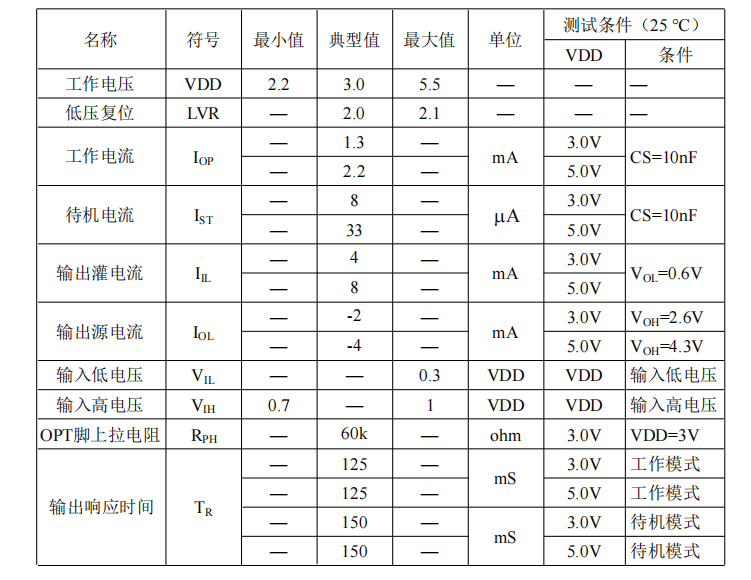

5.2 直流參數

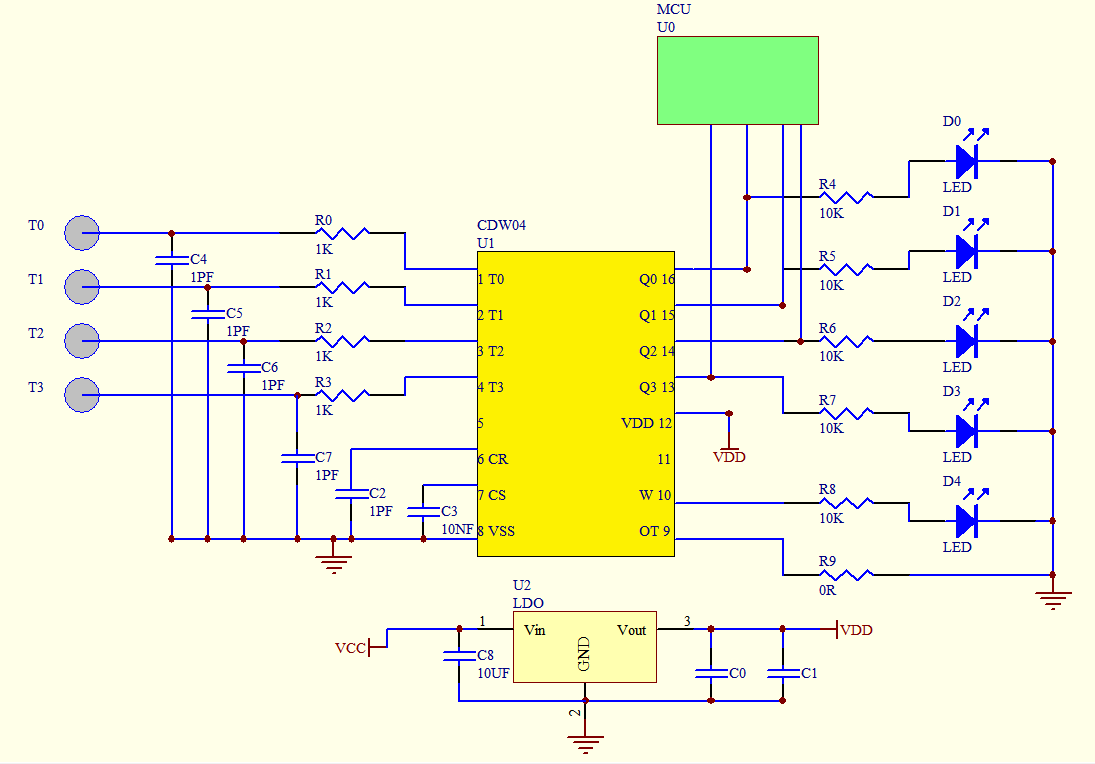

6.應用電路圖

備注:

1.C4-C7 用于各通道靈敏度微調，一般 0PF-50PF 電容越大越靈敏；

2.各通道串接 1K 電阻用于提高抗干擾，阻值 0R-10K 根據干擾情況，干擾嚴重加

大電阻值；

3.C2 作為基準電容，C3 用于調節整體靈敏度，一般 C2 選用 10NF,C3 選用 3PF，

具體根據整體產品結構選定。

7. 功能描述

7.1 自動校準

上電后，芯片會進行初始化，取得第 1 次基準值，接下來無觸摸時,觸摸芯片將

自動校準基準值，使得基準值可以根據外界環境進行動態的變化。

例如在溫度變化或者存在環境噪聲時通過這一機制實現可靠的觸摸檢測。

7.2 抗電壓波動

芯片內建抗電壓波動功能,可防止因外圍大電流驅動,工作電壓瞬間跌落所造成

的觸摸按鍵誤動作現象。

7.3 工作模式

CDW04 輸出為 Q0~Q3。具有兩種工作模式，待機模式和正常模式。

上電后立即檢測有水無水；

檢測為無液體，4S 自動進入待機模式；

檢測為有液體，切換到正常模式；

檢測為有液體，對應 Q 腳輸出信號；

檢測為無液體，對應 Q 腳輸出信號；

4 個通道任意通道檢測到有液體，W_FLAG 引腳輸出信號。

7.4 靈敏度設置

CDW04 的靈敏度和觸摸 PAD 大小，外殼厚度，靈敏度電容大小等都有關系，

要根據產品的實際應用來調整靈敏度?？梢詮囊韵聨讉€(gè)方面來調整靈敏度：

1. 觸摸 PAD 的面積

其它條件不變，觸摸面積越大越靈敏，但面積必需在有效面積內。

2. 外殼的厚度

其它條件不變，外殼越薄靈敏度越高，外殼越厚靈敏度越低，但厚度不能超

過限制最大值。

3. 調整 CS 腳對地電容值

CS 調整整體靈敏度，越大越靈敏，常用值 1-47nF，一些特殊應用也有超過

200nF 的。

4. 調整 CR 腳對地電容值

調整 CR 電容值，越小越靈敏，常用值 1-10pF。

5. 調整觸摸腳對地小電容

觸摸腳對地小電容微調靈敏度，越大靈敏度越高，常用值 1-50pF。

8. PCB圖
