RACPRO1 e-Fuse 系列通過智能負載電流限制、過載和故障檢測以及簡化安裝，提供先進的直流保護。與傳統電子斷路器不同，該模塊集成了先進的邏輯，可在工業自動化系統中進行可靠的故障處理。

摘 要

RACPRO1 e-Fuse 系列在直流電源保護方面取得了突破性進展，提供了智能負載電流限制和優先級、增強型過載和故障檢測功能，并簡化了安裝和布線。與傳統的熔斷器或斷路器不同，RACPRO1-4SP 模塊集成了先進的邏輯，可實現無縫故障處理，從而在工業自動化應用中實現可靠、高效的系統裝配和運行。本文討論了 RACPRO1-4SP 電子斷路器的主要特點、優勢和技術規格，重點介紹了它們?cè)谙冗M(jìn)自動化供電系統中的作用。

介 紹

電氣系統依靠可靠的保護機制來確保運行的連續性，并保護元件免受電氣故障的影響。傳統的熔斷器和斷路器可以實現這一目的，但也有其固有的局限性，如需要手動更換、故障響應速度慢，或性能隨使用年限、負載和溫度而變化。

RACPRO1-4SP 系列是 4 通道電子斷路器（e-Fuse）負載開關，具有獨立的過流限制控制和實時輸出電流指示功能。每個通道都受到單獨保護，因此單個負載的過載或故障情況不會影響整個系統的可靠性或功能。有用的 LED 指示燈可顯示輸出電流，并從綠色變?yōu)辄S色（電流在限值內），再變?yōu)槌壬娏髟谙拗祪?nèi)），最后變?yōu)榧t色（過流或短路）。無電壓 DC-OK 輸出可用于監控系統功能。還可以打開或關閉每個通道，以方便故障診斷或維護。

RECOM e-Fuses RACPRO1-4SP/24V/5A最大通道電流為5A，5秒內功率提升150%，但可在長達100毫秒的時間內處理>150%的過載，以避免騷擾性跳閘。通道依次通電，以減少輸入浪涌電流，并有一個可預先設置的延遲時間。在系統過載的情況下，通道將以相反的順序斷開負載，使基本功能運行到最后。輸出過載打嗝或跳閘模式可通過開關進行調節，5A 模塊還可設置為將每個通道的可用功率限制在 100W 以下，以適用于 LPS 安裝。電子斷路器的預期壽命大于 80,000 h/40°C，采用免工具推入式和杠桿釋放式端子，易于接線。輸入和輸出端子也是成對的，便于在模塊之間進行菊花鏈連接。

目前有兩款 4 通道 24V 模塊可供選擇：RACPRO1-4SP/24V/10A，每路輸出高達 10A；RACPRO1-4SP/24V/5A，每路輸出高達 5A（或在 LPS 模式下為 3.75A）。在適當?shù)臅r(shí)候，還將開發更多的變體。

為什么選擇電子斷路器？與傳統熔斷器或斷路器相比：

電子斷路器可快速檢測故障，并可閉鎖或自動復位。每個通道的電流限制均可獨立調節，功率提升高達 150%/5s。

在所有工作條件下，它們都能以受控和可重復的方式處理過流、欠壓和短路情況。

電子斷路器可實現負載優先、順序啟動和關閉，以降低浪涌電流，是復雜電氣系統的理想選擇。

主要優點和功能

快速智能的故障響應

熔斷器等傳統保護裝置對過流事件反應迅速，但缺乏復位功能，而機電斷路器 (RCD) 或聚合物 PTC 可復位，但反應緩慢。

RACPRO1 電子斷路器集兩者優點于一身：

在嚴重過載或短路情況下快速斷開負載，故障排除后自動恢復。

過流容差高達 150%，持續 5秒，消除誤觸發。

可編程故障響應模式（例如，帶遠程重置或自動重啟功能的閉鎖）。

優先負載管理

順序啟動將浪涌電流降至最低。每個通道在開機時依次開啟，將浪涌電流分散到不同時間，以保護主電源（圖 1）。

關機時，順序相反，確保優先級最高的通道（通道 1，通常是系統控制器電源）總是先啟動，最后關機。

在系統過載情況下，模塊還提供順序負載切除功能。

這可確保在過載條件下暫時斷開非必要設備連接的同時維持關鍵負載。

圖 1：順序啟動

過載和短路保護

可在不立即斷電的情況下暫時承受過載。

自動隔離嚴重故障，保護電源和連接的負載，同時確保其余負載保持供電（圖 2）。

圖 2：短路（如通道 2）不影響其他輸出的運行

欠壓鎖定保護

輸入電壓受到持續監控。如果直流電源電壓因主電源過載或交流線路斷電而開始下降，電子斷路器就會開始依次切斷負載，以確保優先負載始終保持供電狀態（圖 3）。

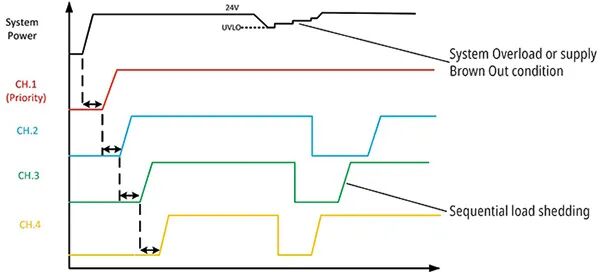

圖 3：電壓條件下供電期間優先甩負荷

如果輸入電壓低于欠壓鎖定限值（UVLO），電子斷路器就會斷開所有負載通道。該功能可避免因啟動期間電源電壓不足和運行驟降/停電條件而導致的運行問題，例如：

信號損壞

晶體管柵極驅動弱

鎖存

磁滯可確保無 UVLO 功能，從而提高整個系統的穩定性（圖 4）

圖 4：欠壓鎖定功能

智能打嗝保護（當處于打嗝模式時）

在發生持續短路或過載的情況下，打嗝功能將以不斷增加的時間間隔（100 毫秒、200 毫秒、400 毫秒、800 毫秒等）檢查故障是否仍然存在，最長可達 6.4 秒（圖 5）。DC-OK 觸點打開，顯示故障狀態。

這種獨特的智能打嗝功能大大降低了打嗝對電源、系統組件和布線造成的壓力，并通過減少重復打嗝尖峰造成的干擾，使故障診斷變得更容易，同時在故障排除后仍能提供可接受的自動復位時間。

故障排除后，通道自動啟用，DC-OK 觸點閉合，指示正常運行。

圖 5：智能打嗝間隔控制

智能鎖存保護（當處于鎖存模式時）

如果短路或過載持續時間超過 100 毫秒，鎖存模式將禁用受影響的輸出，并打開 DC-OK 觸點以顯示故障狀態。

故障排除后，......
