每年夏季來臨，暴雨讓全國各地不少城市部分區域陷入內澇，隨之而來，因暴雨發生的觸電事故也多有發生。通過梳理發現，近期部分地區因路面積水，致街道路燈漏電危害行人安全的情況。

城市路燈給人們的安全出行提供了便利，但由于路燈及廣告燈箱漏電帶來的觸電事故時有發生，給路人埋下了安全防患。

當暴雨來襲，街邊的路燈是否有潛在漏電風險？作為城市基礎設施的路燈，路燈燈箱及廣告燈箱如何安全地工作日漸成為目前的重要問題。

關鍵詞路燈 廣告燈箱 觸電事故 防范措施 漏電監測

路燈漏電原因分析

1、施工質量造成照明設施漏電。

2、燈桿內電纜絕緣層老化損壞使燈桿帶電。

3、照明電器質量問題造成燈桿帶電

4、人為破壞引起燈桿帶電。

5、電線接線端子放電。

6、惡劣的自然環境造成燈桿帶電。

路燈安全用電方案主要涉及多個方面，包括用電電壓電流功率監測、漏電監測、數據監測與遠程監控等，以確保路燈系統的安全運行和減少電氣安全事故。

路燈安全用電監測預警系統通過物聯網技術對安裝在城市各區域路燈的用電狀態進行不間斷地數據監測。安全用電通過監測路燈線路的電流和電壓值來判斷路燈的工作情況，任何不正常的工作狀態，平臺都能進行監測和預警，預警信息通過手機 APP 推送，短信，語音電話和郵件等，第一時間到達責任人的身邊。

1.監測路燈的開閉，使用時長，非工作時間開啟，或開啟時間過短，則進行預警；

2.監測路燈的電流電壓工作狀態，電壓不足時，進行預警；

3.判斷路燈功率和線路損耗，當電流超出閾值范圍時進行預警；

4.可以設置路燈的異常個數，超出異常個數進行預警通知；

5.對路燈回路的漏電流和導線溫度進行監測，如果漏電過大，線纜溫度過高則進行預警；

6.可以設置開合閘時間，定時對路燈控制器進行操作，觸發頻率可以設置成一次或者每天。

7.多種開關燈執行方案設定，可設置普通（平時）方案、周末方案、節（假）日方案、臨時方案，并可設定方案執行的方式和優先級；

8.自動開關燈管理可選擇定時模式、按季節變化的日出日落自動跟隨模式、光照度輔助開關燈模式；

9.能夠自動進行亮燈率計算，形成亮燈率報表首頁

技術支持18701998775

應用場景 1

應用于路燈配電箱的漏電檢測

功能

可實時監測和顯示路燈配電箱內多回路的剩余電流；

每只剩余電流監測儀最多可監測 16 個回路的剩余電流，剩余電流監測范圍為1mA-30A；

每路剩余電流監測均可設置報警值，報警值的設置范圍為 1mA-30A。每路剩余電流監測可設置為報警、動作或關閉剩余電流監測功能；

帶有 1 路水浸報警繼電器，16 路剩余電流報警繼電器，每路剩余電流報警繼電器對應 1 路剩余電流監測，當剩余電流超過設定值時，對應繼電器動作，控制該回路的交流接觸器斷開回路供電。同時具有自動重合閘功能，重合閘的次數及間隔時間可設，重合閘功能可關閉（重合閘功能只有在回路漏電監測設置為既報警、又分閘時有效）；

2 路 DI 輸入功能，可以用于水浸或其它開關狀態監測；

具有 1 路 RS485 通訊；

30 條事件記錄功能，能夠記錄報警發生的時間和故障類型；

自檢功能，按下自檢按鍵可以啟動檢驗儀表自身硬件是否工作正常；

復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵復

位儀表；

消音功能，按下消音按鍵可以消除報警聲。

應用場景 2

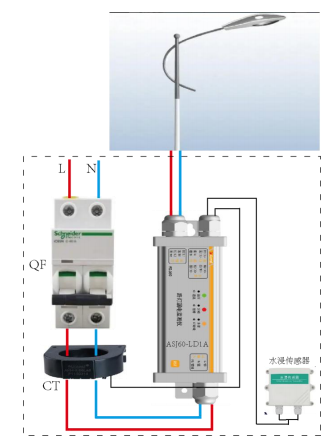

應用于單桿路燈的漏電監測

功能

可實時監測單桿路燈內配電線路的剩余電流，剩余電流監測范圍為 1mA-30A；

剩余電流監測可設置報警值，報警值的設置范圍為 1mA-30A；

具有 2 路剩余電流報警繼電器，當剩余電流超過設定值時，繼電器動作，可以斷開路燈供電；

1 路 DI 輸入功能，可以用于水浸監測，當水浸故障發生時，繼電器動作；

具有 RS485 通訊及 HPLC 寬帶電力載波通訊功能；

復位功能，儀表檢測到發生故障，并在故障排除之后，可以按下復位按鍵復

位儀表；

采用防水外殼和接線端子，防護等級不 IP65。

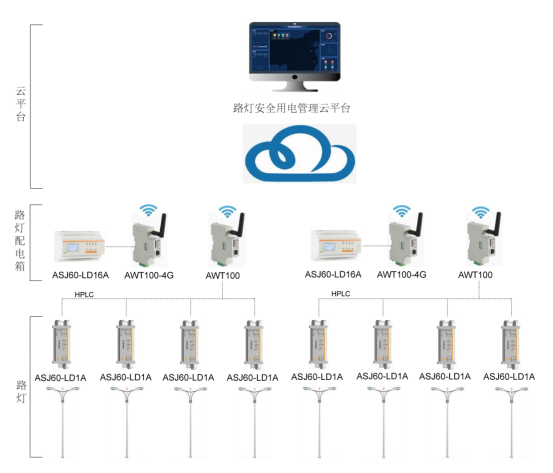

應用方案

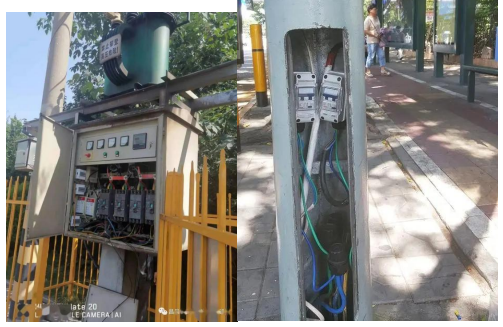

現場圖片

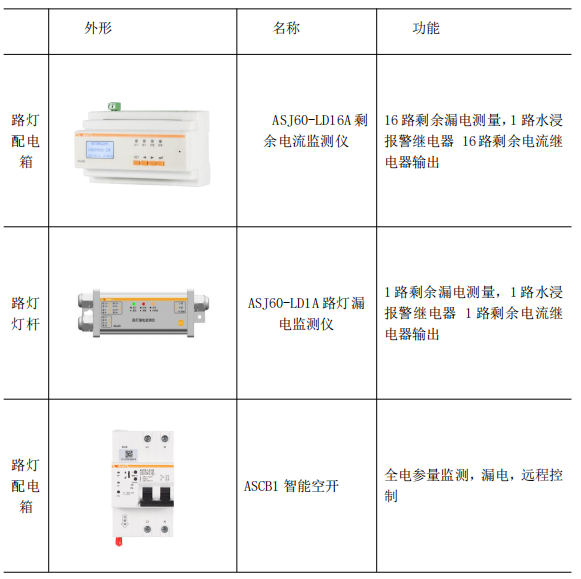

產品選型
