一、 項目背景
某100MW 熔鹽塔式光熱電站方圓約3公里的集熱場內，分布著多達4萬個定日鏡（發電單元）。每個定日鏡需根據中控臺指令實時調整角度，以精準反射陽光至中央吸熱塔，對通信系統的實時性、可靠性及穩定性提出極高要求。

若采用傳統有線光纖方案，面臨沙漠地區開挖溝槽建設成本高、工期漫長、后期數萬條線路老化及故障點排查困難等嚴峻挑戰，亟需建設一套高性能、高可靠的工業級無線網絡。

二、核心需求
海量接入與高實時性：
需同時接入4萬個終端節點，并確保中控臺與各定日鏡間的控制指令與狀態數據回傳延遲低，保證聚光精度與發電效率。

高可靠性與強抗干擾性：
沙漠環境晝夜溫差大、風沙頻繁，設備需具備工業級防護。同時，需克服高溫?zé)崂藢o線信號的衰減影響，以及大量電機同時動作可能產生的電磁干擾。

高穩定性與可維護性：
網絡需支持海量數據并發傳輸而不擁堵，長期運行穩定。系統應具備遠程監控與管理功能，能快速定位故障節點，降低運維復雜度與成本。

三、解決方案核心架構設計

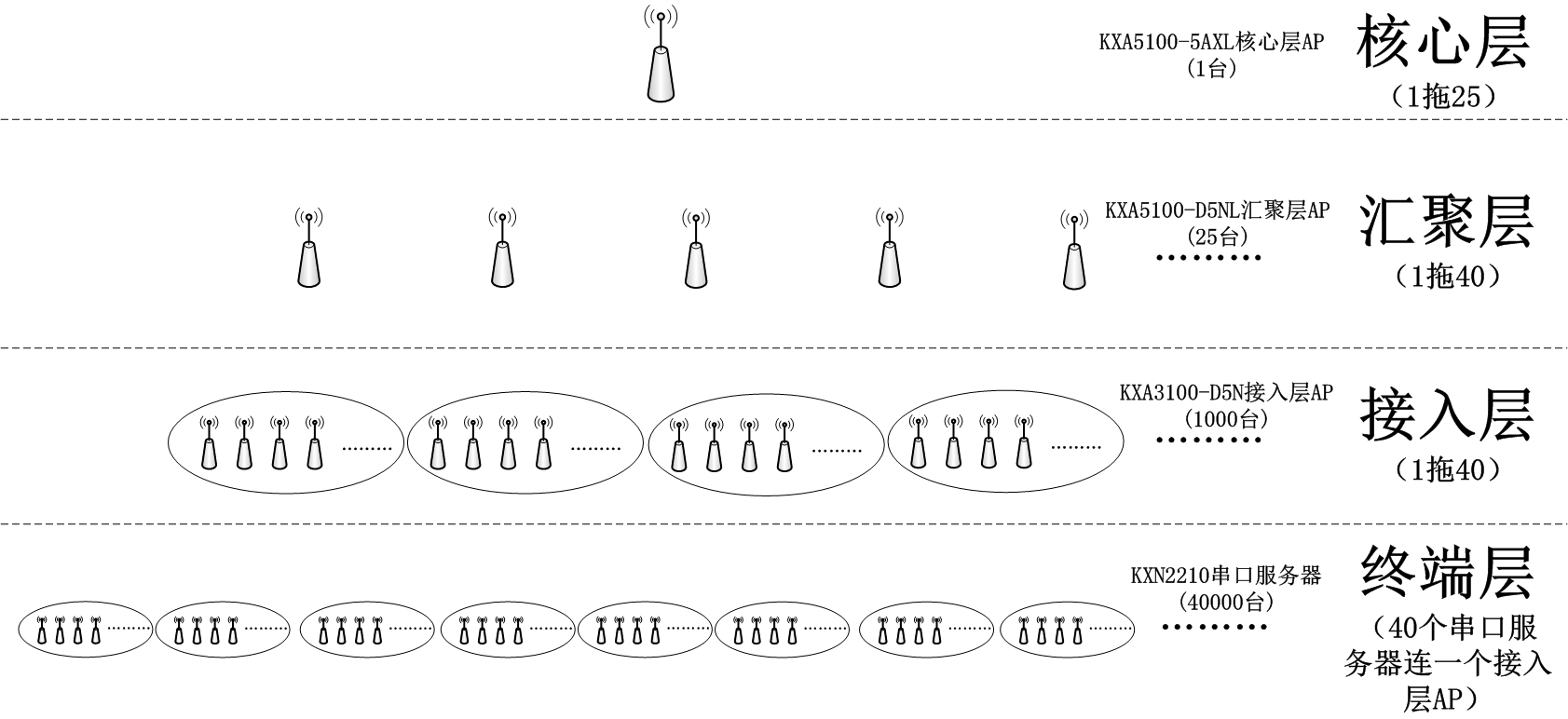

針對項目超大規模、高密度接入及嚴苛環境的需求，方案采用 “終端層 - 接入層 - 匯聚層 - 核心層” 的四層無線網絡架構，實現高效、可靠的數據傳輸。

1.終端層：終端設備數據采集

針對4萬個發電單元的數據接入，采用分組匯聚策略：

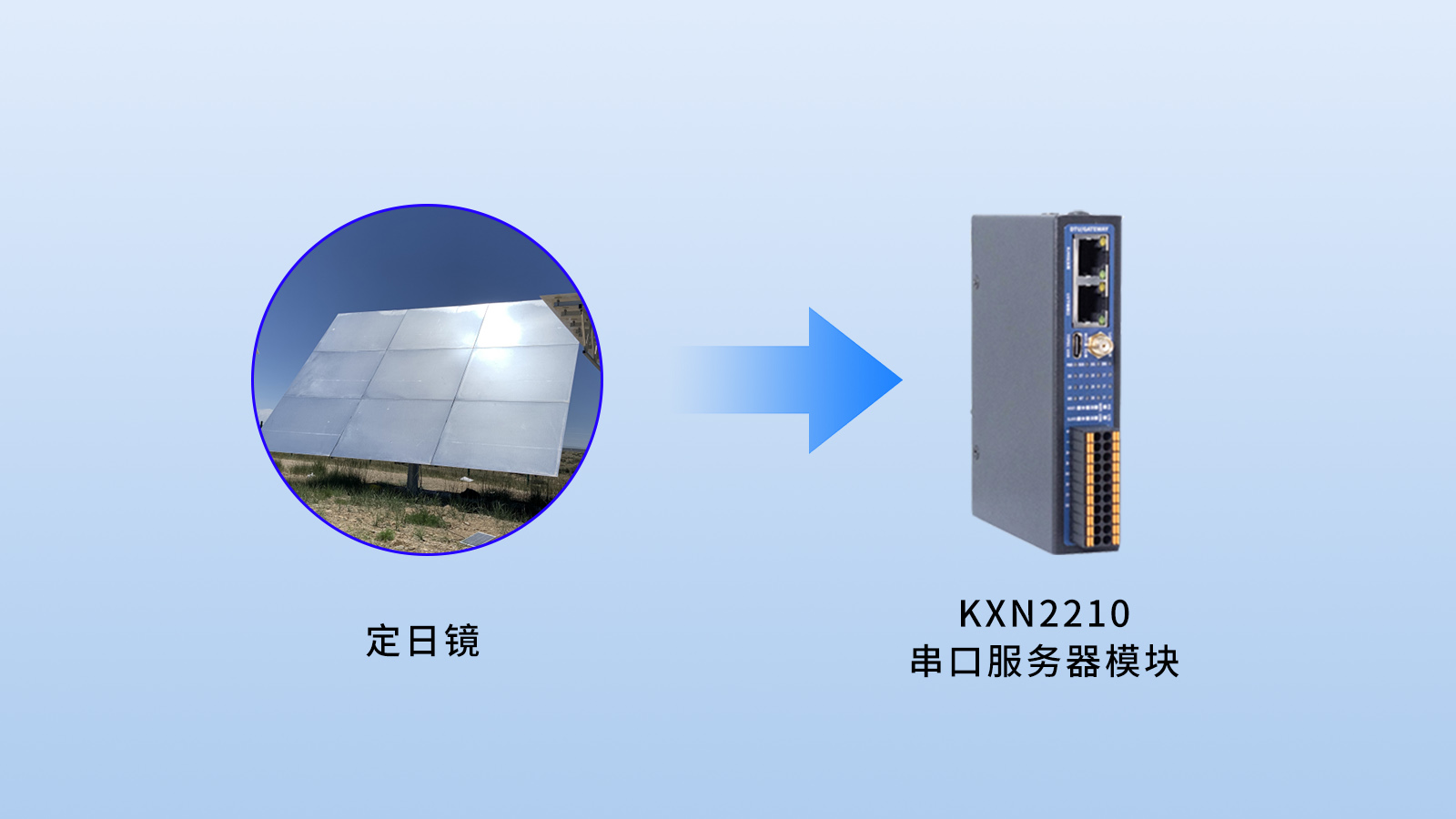

終端部署：在每個定日鏡的控制單元旁部署1臺KXN2210串口服務器模塊，負責采集其狀態、角度、電機參數等數據，并將串口數據轉換為IP數據包。

2.接入層：第一次數據匯聚

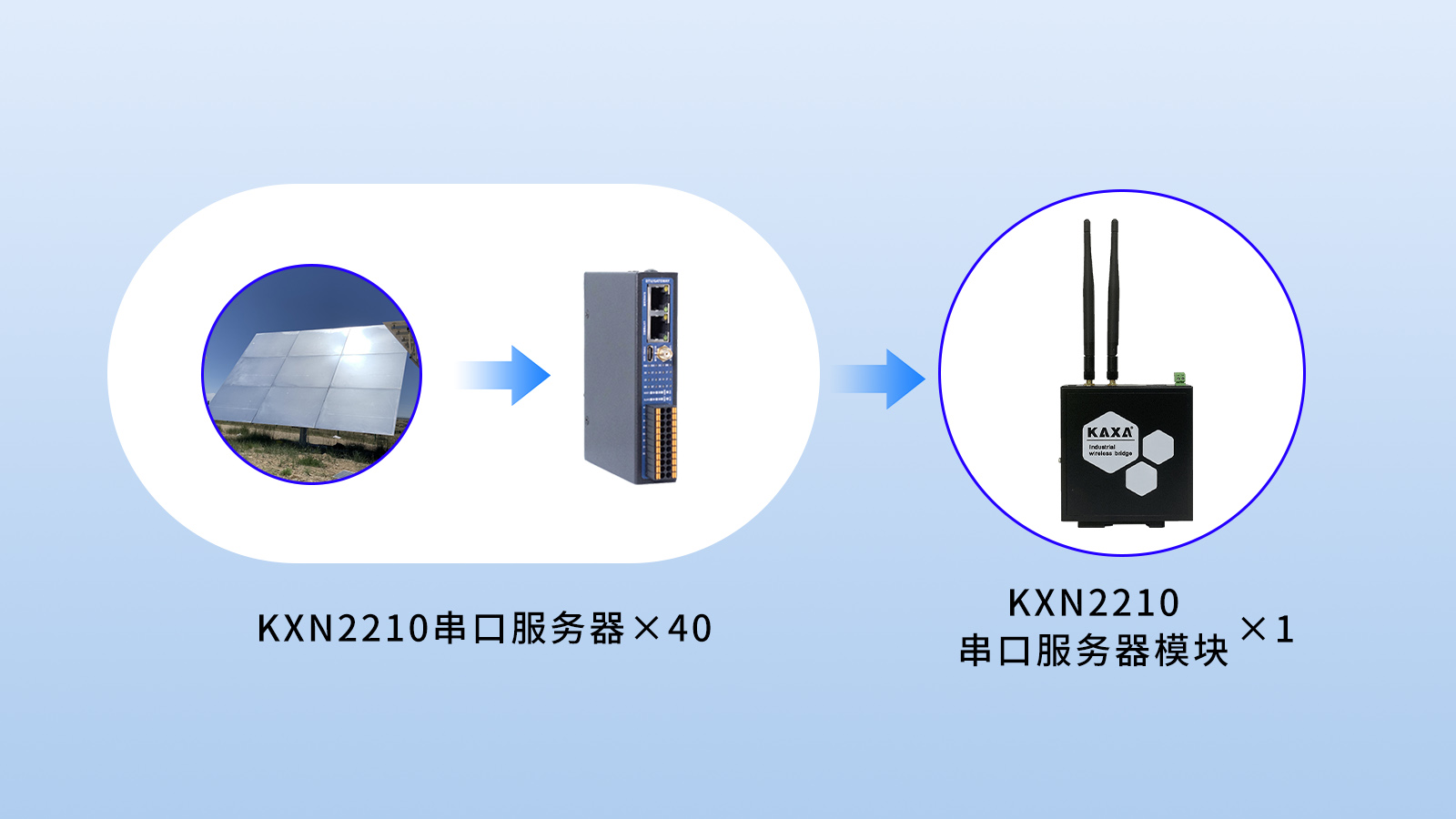

無線接入：每40個地理位置相鄰的KXN2210 模塊作為一組，通過無線方式接入1臺KXA3100-D5N工業無線AP，形成1個穩定的終端接入組。

規模計算：4萬個單元共劃分 1000 個接入組，對應部署 1000 臺KXA3100-D5N，完成第一層數據匯聚。

3. 匯聚層：大數據量回傳

為將1000個接入點的數據高效回傳，需進行二次匯聚，構建回傳骨干網絡。

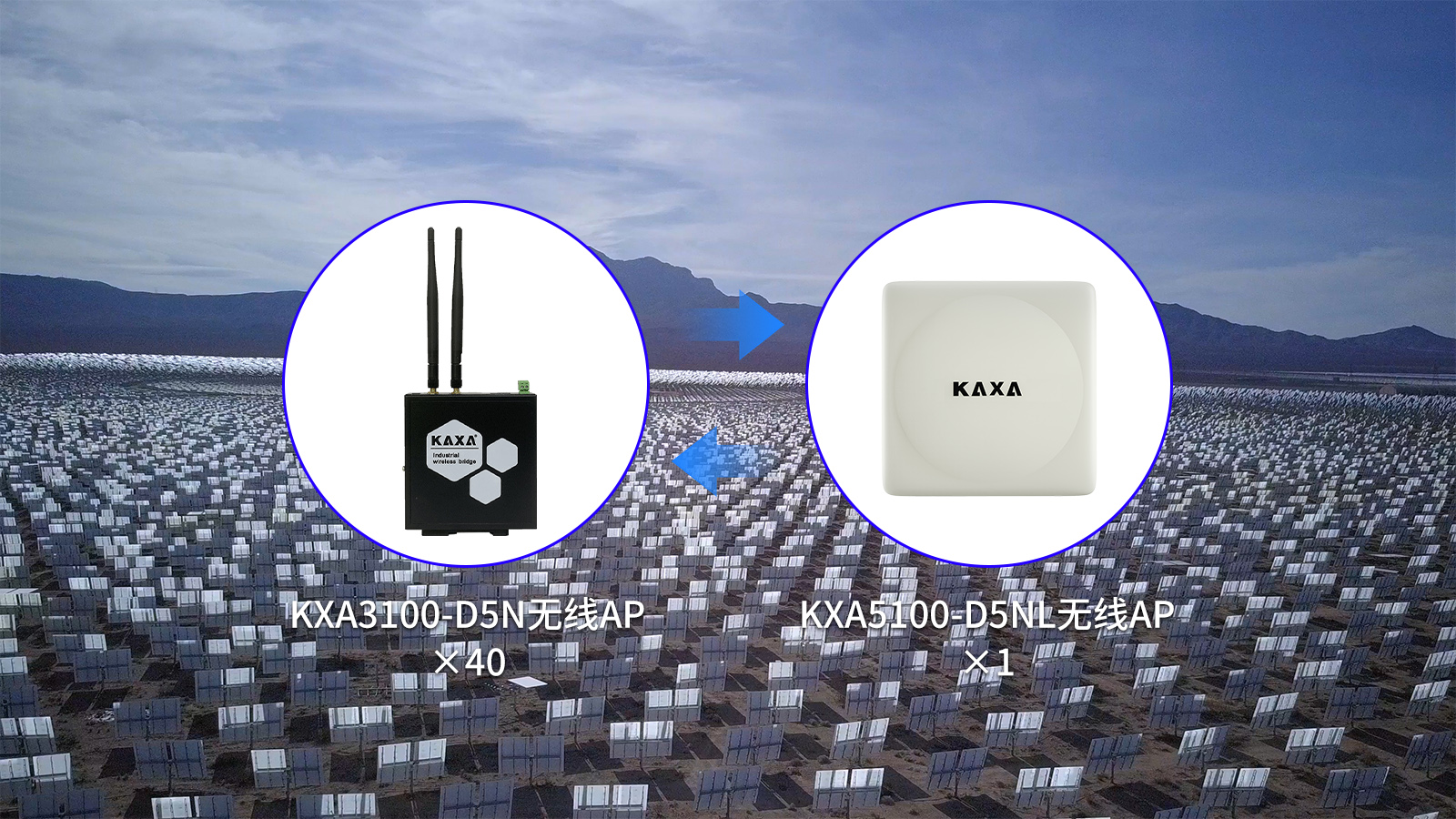

無線匯聚：每40臺KXA3100-D5N無線AP 通過5.8GHz頻段（傳輸距離遠，干擾少）以無線方式上行接入1臺KXA-5100-D5NL無線AP。KXA3100-D5NL支持點對多點模式，實現區域數據匯聚。

規模計算：1000臺接入AP共組成 25 個匯聚組，對應部署 25 臺KXA-5100-D5NL無線AP。

4.核心層：全網數據匯總與指令下發

核心回傳：所有25臺KXA-5100-D5NL無線AP將數據通過無線網絡統一匯聚至1臺核心設備KXA-5100-D5AXL無線AP。

最終接入：KXA-5100-D5AXL 通過千兆以太網光纖鏈路直接連接至中控臺網絡，完成全項目4萬個發電單元數據的匯總與回傳，并通過中控臺下發統一控制指令。

四、 方案優勢與實施效果
顯著降低成本與工期：無需開挖沙漠鋪設數萬根線纜，大幅降低建設成本，縮短部署周期達60%以上。

超高可靠性：工業級設計（IP67防護等級，-40℃~80℃寬溫工作）抵御風沙、高溫、嚴寒等惡劣環境，專有協議確保無線傳輸穩定。

便捷的可擴展性與可維護性：網絡結構清晰，后期新增單元可便捷接入現有分組。網絡管理系統能精確定位故障設備，無需現場逐線排查。
