一、 項目背景
某大型風電場位于復雜山地與沿海交界地帶，總裝機容量約200MW，場內分布有50臺風力發電機組。每臺風機需實時將機艙內振動、溫度、轉速、變槳控制等多項運行數據上傳至監控中心，對通信系統的實時性、可靠性與環境適應性提出極高要求。

傳統光纖鋪設面臨山地開挖難度大、海岸區域腐蝕性強、線路易受損、故障定位難、維護成本高等挑戰。因此，需構建一套高帶寬、高可靠、易維護的工業無線通信系統，實現風機數據安全、穩定、實時傳輸。

二、 核心需求
高可靠與強抗干擾：
設備需具備工業級防護（IP67，寬溫-40℃~80℃），抵抗沿海高濕高鹽霧、山地強風等惡劣環境。系統需具備強抗電磁干擾能力，避免風機電機、變流器等設備對通信質量的影響。

低延遲與高實時性：
支持50臺風機數據并發上傳，狀態信息與控制指令傳輸延時低，滿足風機集群協同控制與實時調控需求。

高可維護性與擴展性：
系統應支持遠程管理與故障診斷，可快速定位異常節點。網絡架構需具備彈性，便于后期風場擴容或設備新增。

三、 解決方案核心架構設計

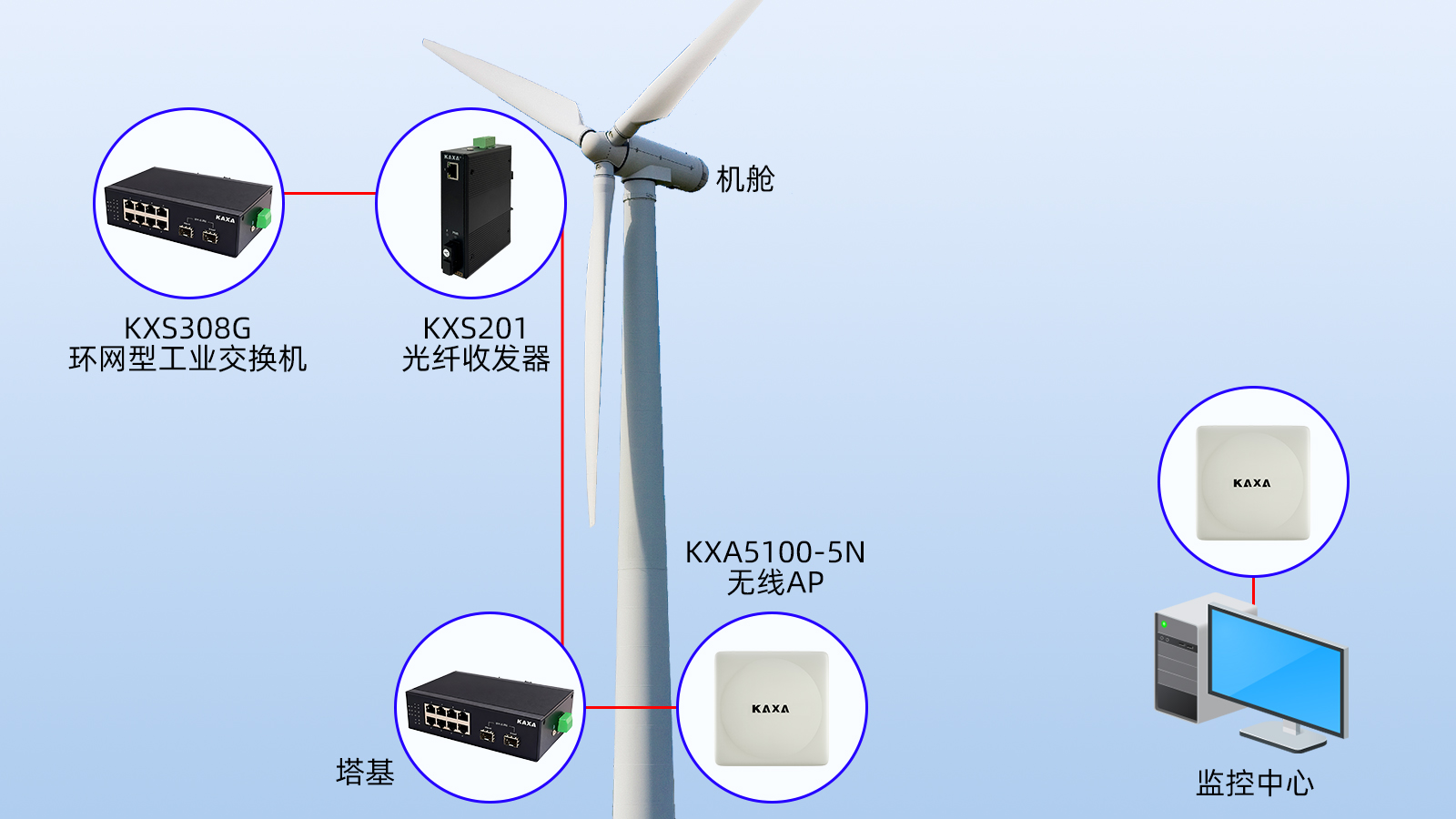

1.方案架構

機艙層： 在每臺風機機艙內部署一臺KXS308G環網型工業交換機，作為數據采集核心。它負責匯聚振動傳感器、溫度傳感器、風速儀、PLC、變槳系統及變流器等關鍵設備的各類數據，實現機艙內數據的本地集中與協議統一。

塔筒傳輸層：機艙內的數據通過一臺一光一電的KXS201光纖收發器，經由光纖有線傳輸至塔基的環網交換機。該塔基交換機不僅負責接收和轉發來自上方機艙的數據，其強大的冗余設計確保了在極端天氣下網絡的連通性與數據安全。

無線回傳層：在塔基，數據最終通過連接至塔基交換機的KXA5100-5N無線AP，以無線方式穩定地傳輸至遠程監控中心，有效減少了長距離布線的復雜性和成本。

四、 方案優勢與實施效果
高可靠性組網：工業級設備抵御鹽霧、潮濕、強風等環境挑戰，無線鏈路具備自動冗余與抗干擾機制，保證長期穩定運行。

大幅降低建設與運維成本：避免復雜地形光纖敷設，縮短建設周期，降低后期維護難度。遠程運維系統實現故障快速定位，提升運維效率。

優秀擴展能力：模塊化架構支持風場后續擴容，新增風機可便捷接入現有無線網絡，無需調整主干結構。
