TLC555-Q1 是一款采用 TI LinCMOS? 技術制造的單片定時電路。該定時器與CMOS、TTL和MOS邏輯完全兼容，工作頻率高達2MHz。由于輸入阻抗高，該器件支持比 NE555 使用的電容器更小的定時電容器。因此，可以進行更準確的時間延遲和振蕩。在整個電源電壓范圍內功耗較低。
*附件：tlc555-q1.pdf

與 NE555 一樣，TLC555-Q1 的觸發電平大約等于電源電壓的三分之一，閾值電平大約等于電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 低于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG大于觸發電平，而閾值輸入（THRES）大于閾值電平，則觸發器復位，輸出變?yōu)榈碗娖?。?fù)位輸入 （RESET） 可以覆蓋所有其他輸入，并用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出變?yōu)榈碗娖?。每?dāng)輸出為低電平時，放電引腳 （DISCH） 和 GND 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止誤觸發。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 極低功耗
  • VDD = 5V時為1mW （典型值）
• 能夠在非穩態模式下運行
• CMOS輸出能夠擺動軌到軌
• 高輸出電流能力
  • 灌電流 100mA（典型值）
  • 源：10mA（典型值）
• 輸出完全兼容 CMOS、TTL 和 MOS
• 低電源電流可減少輸出轉換期間的尖峰
• 2V 至 15V 的單電源工作
• 溫度范圍：–40°C 至 +125°C
• 功能上可與 NE555 互換;具有相同的引腳排列

參數

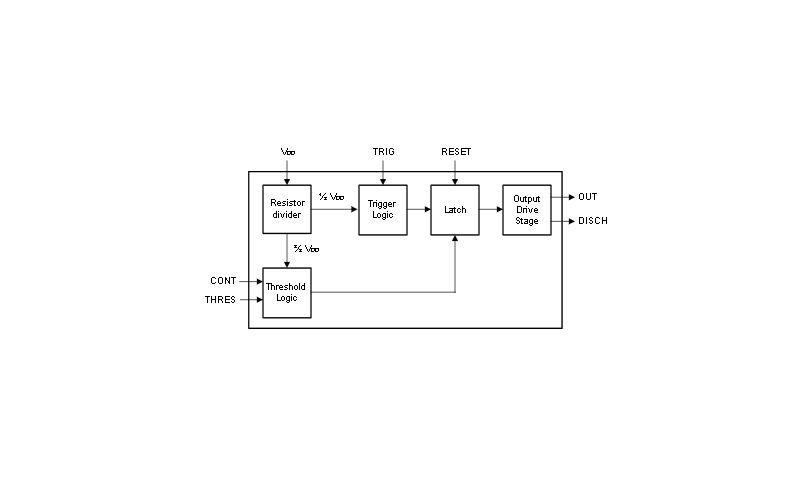

方框圖

?1. 產品概述?
TLC555-Q1是德州儀器（TI）基于LinCMOS?技術開發的汽車級單穩態/無穩態定時器芯片，符合AEC-Q100 Grade 1標準（-40°C至125°C），專為高精度時序控制設計，功能兼容經典NE555但性能更優。

?2. 核心特性?

• ?低功耗?：1mW典型功耗（5V供電）。
• ?寬電壓范圍?：2V至15V單電源供電。
• ?高輸出能力?：灌電流100mA（典型），拉電流10mA（典型）。
• ?頻率支持?：最高2MHz工作頻率，支持更小容值定時電容。
• ?功能安全?：提供功能安全設計文檔支持。

?3. 關鍵應用場景?

• 精密定時、脈沖生成
• 時間延遲、PWM/PPM調制
• 汽車照明（LED/Lamp）、遠程信息處理

?4. 功能描述?

• ?單穩態模式?：通過外部觸發信號生成可調脈沖，脈寬公式：tw = 1.1×R×C。
• ?無穩態模式?：自激振蕩輸出方波，頻率由RA、RB和C決定（f ≈ 1.44/[(RA+2RB)C]）。
• ?調制功能?：通過CONT引腳可調整閾值電壓，支持PWM/PPm應用。

?5. 引腳與電氣參數?

• ?引腳配置?：8引腳SOIC封裝，關鍵引腳包括TRIG（觸發）、THRES（閾值）、DISCH（放電）。
• ?絕對最大額定值?：18V供電電壓，150mA灌電流。
• ?典型電氣特性?：
  • 閾值電壓：1/3 VDD（觸發）、2/3 VDD（閾值）。
  • 復位電壓：0.4V（低有效）。

?6. 設計注意事項?

• ?布局建議?：定時電容靠近DISCH引腳，電源需并聯0.1μF陶瓷電容+1μF電解電容。
• ?熱管理?：結到環境熱阻138.9°C/W（SOIC封裝）。

?7. 典型應用電路?

• ?缺失脈沖檢測器?：監控脈沖序列連續性。
• ?順序定時器?：多級級聯實現復雜時序控制。
• ?調制電路?：通過CONT引腳輸入模擬信號實現PWM/位置調制。

?8. 文檔支持?
包含詳細規格書、熱參數表、典型應用曲線及TI E2E?技術支持資源。
