?TLC555 LinCMOS? 定時器芯片技術文檔總結

科技綠洲 ? 2025-10-08 13:50 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TLC555 是采用 TI LinCMOS? 技術制造的單片定時電路。該定時器與 CMOS、TTL 和 MOS 邏輯完全兼容,工作頻率高達 2 MHz。由于輸入阻抗高,該器件支持的定時電容比 NE555 或 LM555 支持的時序電容更小。因此,可以實現更準確的時間延遲和振蕩。在整個電源電壓范圍內功耗較低。

與 NE555 一樣,TLC555 的觸發電平大約等于電源電壓的三分之一,閾值電平大約等于電源電壓的三分之二。這些電平可以通過使用控制電壓端子 (CONT) 來改變。當觸發輸入 (TRIG) 低于觸發電平時,觸發器被設置,輸出變?yōu)楦唠娖健H绻鸗RIG高于觸發電平,而閾值輸入(THRES)高于閾值電平,則觸發器復位,輸出為低電平。復位輸入 (RESET) 可以覆蓋所有其他輸入,并可用于啟動新的時序周期。如果RESET為低電平,則觸發器復位,輸出為低電平。每當輸出為低電平時,放電端子 (DISCH) 和 GND 之間都會提供低阻抗路徑。所有未使用的輸入必須連接到適當?shù)倪壿嬰娖剑苑乐拐`觸發。
*附件:tlc555m.pdf

特性

  • 極低的功耗:
    • 1 mW(典型值),V DD = 5 V
  • 能夠在非穩態模式下運行
  • CMOS輸出能夠擺動軌到軌
  • 高輸出電流能力
    • 灌電流:100mA(典型值)
    • 電源:10mA(典型值)
  • 輸出完全兼容 CMOS、TTL 和 MOS
  • 低電源電流可減少輸出轉換期間的尖峰
  • 2 V 至 15 V 的單電源工作
  • 功能上可與 NE555 互換;具有相同的引腳排列
  • ESD 保護超過 1000 V,符合 ANSI/ESDA/JEDEC JS-001 標準
  • 可用于 Q-temp 汽車
    • 高可靠性汽車應用
    • 配置控制和打印支持
    • 符合汽車標準

參數

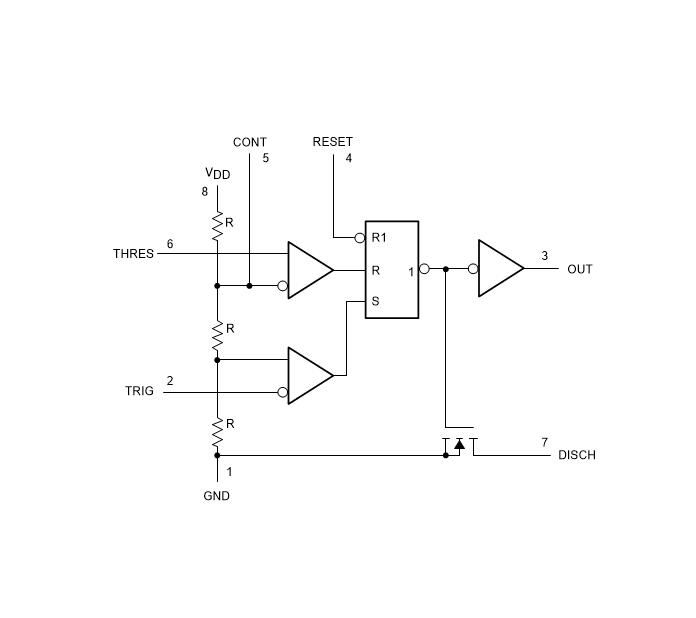

方框圖

?1. 核心特性?

  • ?低功耗設計?:典型功耗1mW(5V供電),支持2V至15V單電源工作。
  • ?高性能輸出?:CMOS軌到軌輸出,支持100mA灌電流與10mA拉電流,兼容TTL/MOS邏輯。
  • ?高精度定時?:采用LinCMOS?技術,支持更小定時電容,頻率可達2MHz,精度優于NE555/LM555。
  • ?抗干擾能力?:ESD保護超過1000V(HBM/CDM標準)。

?2. 關鍵應用場景?

  • 精密定時、脈沖生成、時序控制。
  • 延時電路、PWM調制、線性斜坡信號生成。

?3. 功能描述?

  • ?單穩態模式?:通過外部觸發生成固定寬度脈沖,脈寬公式:tw = 1.1 × R?C。
  • ?無穩態模式?:構成自激振蕩器,頻率與占空比由R?、R?和C決定(詳見公式1-7)。
  • ?控制邏輯?:觸發(TRIG)和閾值(THRES)電壓分別為1/3和2/3 VDD,可通過CONT引腳調整。

?4. 電氣參數?

  • ?工作電壓范圍?:2V-15V(分型號支持不同溫度范圍,如TLC555I支持-40°C至85°C)。
  • ?閾值/觸發電流?:低至10pA(典型值),確保高輸入阻抗。
  • ?傳播延遲?:受控于供電電壓(如5V下典型值20ns-75ns)。

?5. 封裝與引腳?

  • 提供8引腳SOIC/PDIP、14引腳TSSOP等多種封裝,引腳功能包括:
    • ?DISCH?(開集放電輸出)、?CONT?(閾值控制)、?RESET?(強制復位)。

?6. 設計注意事項?

  • 避免RESET引腳浮空,需上拉至VDD。
  • 高頻應用需考慮傳播延遲對周期的影響(公式8修正模型)。
  • 低占空比設計需滿足R? ≤ r??(放電管導通電阻)。

?7. 典型電路示例?

  • ?丟失脈沖檢測器?:通過單穩態再觸發機制實現。
  • ?PWM調制器?:利用CONT電壓非線調整輸出占空比(需容忍指數特性)。
