TLC555 是采用 TI LinCMOS? 技術制造的單片定時電路。該定時器與 CMOS、TTL 和 MOS 邏輯完全兼容，工作頻率高達 2 MHz。由于輸入阻抗高，該器件支持的定時電容比 NE555 或 LM555 支持的時序電容更小。因此，可以實現更準確的時間延遲和振蕩。在整個電源電壓范圍內功耗較低。

與 NE555 一樣，TLC555 的觸發電平大約等于電源電壓的三分之一，閾值電平大約等于電源電壓的三分之二。這些電平可以通過使用控制電壓端子 （CONT） 來改變。當觸發輸入 （TRIG） 低于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG高于觸發電平，而閾值輸入（THRES）高于閾值電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 可以覆蓋所有其他輸入，并可用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電端子 （DISCH） 和 GND 之間都會提供低阻抗路徑。所有未使用的輸入必須連接到適當?shù)倪壿嬰娖?，以防止誤觸發。
*附件：tlc555.pdf

特性

• 極低的功耗：
  • 1 mW（典型值），V DD = 5 V
• 能夠在非穩態模式下運行
• CMOS輸出能夠擺動軌到軌
• 高輸出電流能力
  • 灌電流：100mA（典型值）
  • 電源：10mA（典型值）
• 輸出完全兼容 CMOS、TTL 和 MOS
• 低電源電流可減少輸出轉換期間的尖峰
• 2 V 至 15 V 的單電源工作
• 功能上可與 NE555 互換;具有相同的引腳排列
• ESD 保護超過 1000 V，符合 ANSI/ESDA/JEDEC JS-001 標準
• 可用于 Q-temp 汽車
  • 高可靠性汽車應用
  • 配置控制和打印支持
  • 符合汽車標準

參數

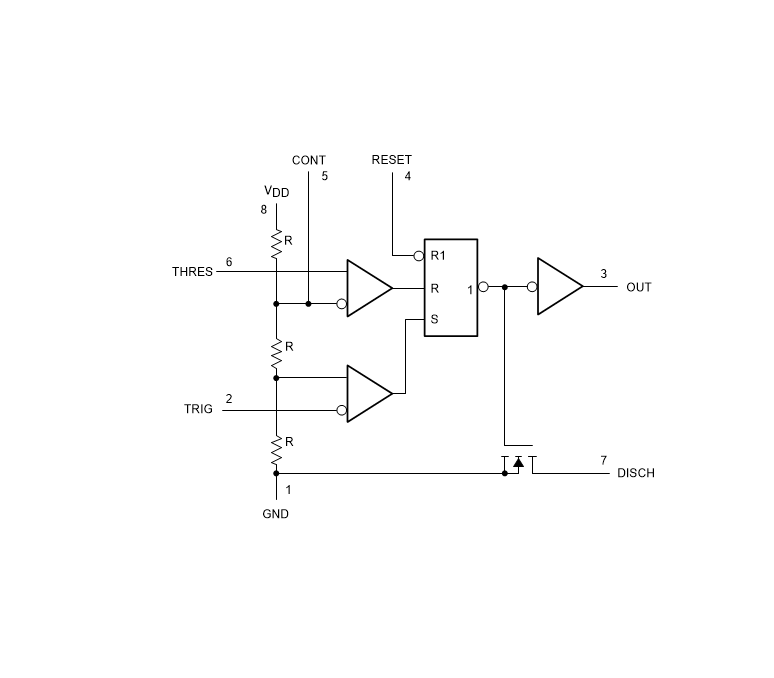

方框圖

?1. 核心特性?

• ?低功耗設計?：典型功耗1mW（5V供電），支持2V至15V單電源工作。
• ?高性能輸出?：CMOS軌到軌輸出，支持100mA灌電流與10mA拉電流，兼容TTL/MOS邏輯。
• ?高精度定時?：采用LinCMOS?技術，輸入阻抗高，支持更小定時電容，頻率可達2MHz。
• ?強抗干擾?：ESD保護超過1000V（HBM/CDM標準），符合汽車級可靠性認證（Q-temp）。

?2. 關鍵功能模塊?

• ?觸發與閾值控制?：
  • 觸發電壓≈1/3 VDD，閾值電壓≈2/3 VDD，可通過CONT引腳調節。
  • RESET引腳低電平強制復位輸出和放電開關。
• ?工作模式?：
  • ?單穩態模式?：外部觸發脈沖生成固定時長輸出（tw=1.1×RAC）。
  • ?無穩態模式?：通過RA、RB和C配置振蕩頻率與占空比（f≈1.44/(RA+2RB)C）。
  • ?頻率分頻?：通過調整定時周期實現分頻功能。

?3. 典型應用場景?

• ?定時與脈沖生成?：精密延時、PWM調制、脈沖位置調制。
• ?檢測電路?：丟失脈沖檢測（需輸入高電平觸發）。
• ?波形調制?：通過CONT引腳電壓實現非線性脈寬調制（占空比10%-90%）。

?4. 封裝與電氣參數?

• ?封裝選項?：SOIC-8、PDIP-8、TSSOP-14等，尺寸最小4.9mm×6.0mm（SOIC）。
• ?關鍵參數?：
  • 閾值電流低至10pA（5V供電），傳播延遲20-75ns。
  • 工作溫度范圍：-55°C至125°C（軍工級TLC555M）。

?5. 設計注意事項?

• 單穩態模式下，避免觸發信號在定時結束前<1μs跳變。
• 無穩態模式中，RB值影響占空比精度，低占空比需RA≤ron（放電開關電阻）。
• 推薦CONT引腳添加去耦電容以減少噪聲干擾。
