本文導讀

在電力電子技術飛速發展的今天，電能質量問題日益凸顯。其中，諧波作為一種常見的電力污染，已經成為許多行業無法忽視的“隱形殺手”。本文將深入探討諧波的本質特征，并介紹致遠儀器PA系列功率分析儀的諧波測量功能與技術特點。

認識諧波：電力系統中的“不和諧音”

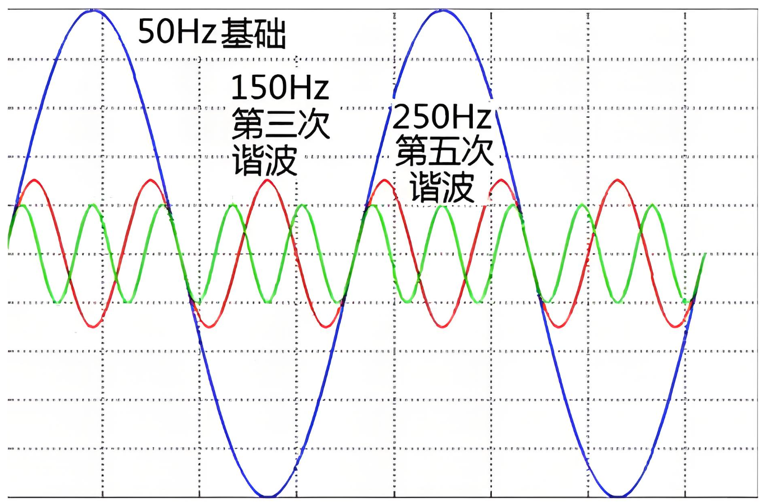

諧波是指電流中所含有的頻率為基波頻率整數倍的分量。如果把電力系統中的基波電流比作一首樂曲的主旋律，那么諧波就是這首樂曲中不和諧的雜音。在我國，電網的標準頻率是50Hz，那么2次諧波就是100Hz，3次諧波是150Hz，以此類推，如圖1所示。

圖1 電網諧波諧波通常是由非線性負載產生的，這些負載的電流波形與施加的電壓波形不一致，導致電流發生畸變。這就好比水流通過一個不規則形狀的管道后，會產生漩渦和湍流一樣。

諧波從哪里來？探尋諧波的產生根源

現代電力系統中，諧波主要來源于以下幾個方面：

變頻器、整流器、逆變器等電力電子裝置是現代工業中最大的諧波源。這些設備通過快速開關操作來調整電力參數，但同時也產生了大量的諧波；

電弧爐、電焊機、熒光燈、UPS電源等。這些設備在工作時會繪制非正弦波形的電流，從而導致諧波產生；

鐵芯飽和時的非線性磁化特性也會產生諧波，尤其是在過電壓情況下更為明顯；

計算機、打印機、服務器等IT設備雖然單臺產生的諧波很小，但大量集中使用時會形成可觀的諧波污染。

諧波的危害：不可小覷的“電力殺手”

諧波污染對電力系統和用電設備造成的危害是多方面的：

增加設備損耗：諧波電流會導致變壓器、電機等設備產生額外的銅損和鐵損，降低設備效率，增加運行成本。

引發過熱故障：諧波電流可能引起中性線過載、電纜過熱，甚至引發火災事故。在三相四線制系統中，三次諧波及其倍數次諧波會在中性線上疊加，導致中性線電流異常增大。

干擾保護裝置：諧波可能導致繼電器、斷路器等保護裝置誤動作或拒動，影響供電可靠性。

• 影響通信系統：電力線路中的諧波可能對附近的通信線路產生干擾，影響通信質量。

PA系列功率分析儀：諧波測量的專業利器

致遠儀器PA系列功率分析儀集成先進的諧波測量功能，能夠滿足各種復雜場景下的諧波測試需求。

圖2 PA8000功率分析儀

雙重測量模式：滿足不同應用場景

1、 三種常見諧波測量

PA系列功率分析儀提供常規諧波、諧波、IEC諧波三種模式。

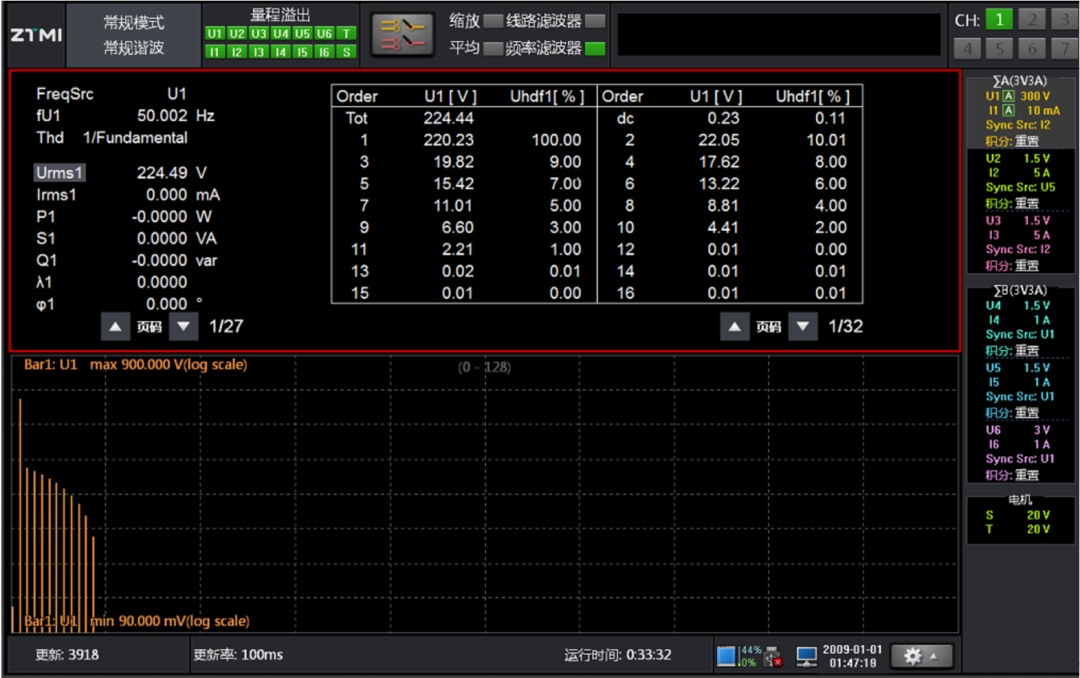

常規諧波測量：在該測量模式下，可同時使用積分、波形顯示、趨勢顯示和效率運算等功能，并測量帶寬內所有頻率成分的電壓/電流有效值，如圖3所示，為常規諧波測試；

圖3 常規諧波測量

諧波測量：在該測量模式下，可對1kHz基波頻率信號進行多達255次的諧波測量，擁有PLL源進行校準，對基波頻率高于商用電源頻率的信號進行諧波測量時，須使用該模式，如圖4所示，為諧波測試；

圖4 諧波測量

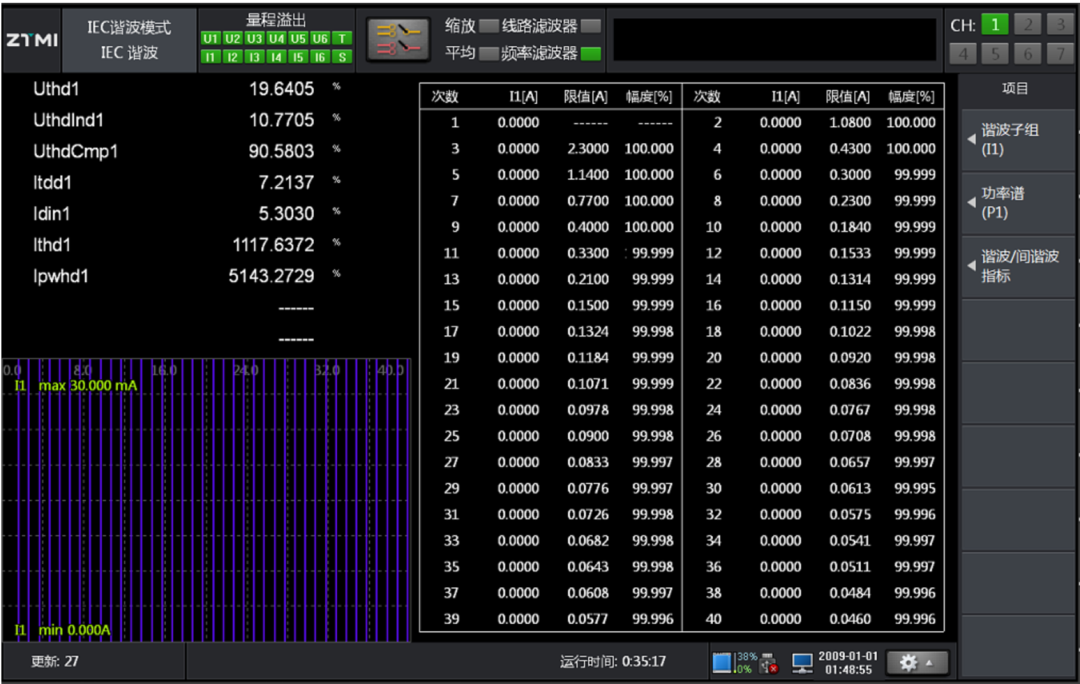

IEC諧波測量：按照IEC61000-4-7標準執行諧波測量，使用此模式可以檢查家用電器和辦公自動化設備的諧波是否符合IEC標準，如圖5所示，為IEC諧波測試。

圖5 IEC諧波測量

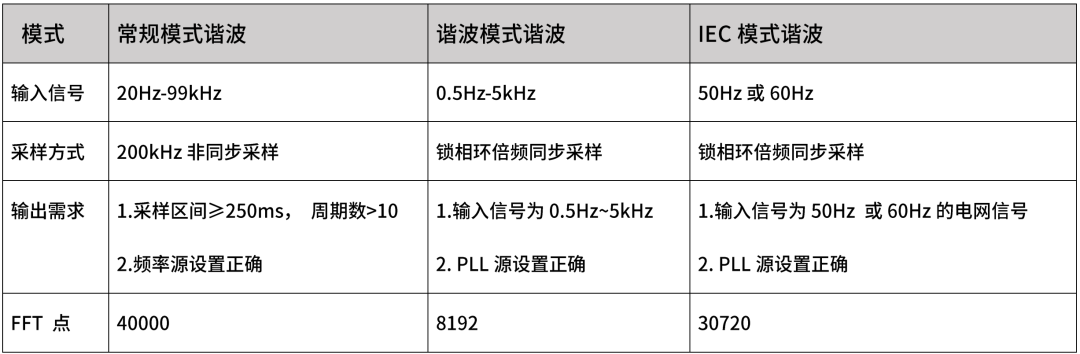

如表1所示，為三種模式的測量參數區別：

表1 三種諧波測量模式的區別

2、 IEEE-1459諧波測量

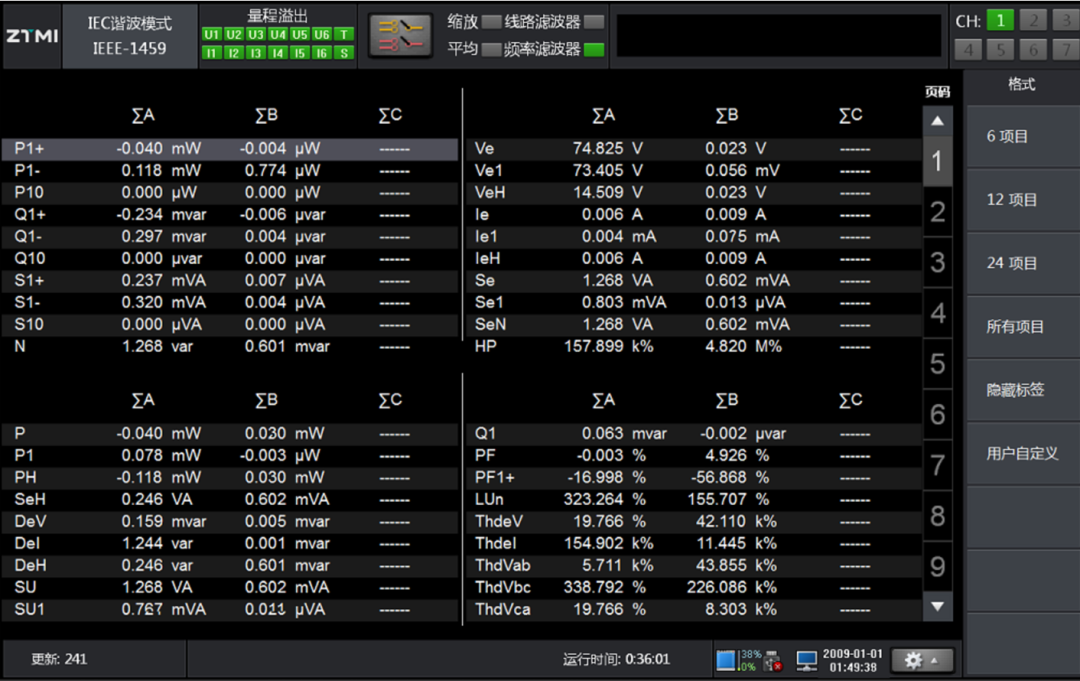

PA系列功率分析儀除了支持常規諧波、諧波、IEC諧波三種測量模式，還支持IEEE-1459諧波測量方法。該標準是專門用于含諧波復雜環境下重新定義和分解電功率的理論框架，核心解決“如何公平地計量諧波污染所帶來的額外電網負擔和能量損耗”。如圖6所示。

圖6 IEEE-1459諧波測試

專業技術優勢：為何選擇PA功率分析儀？

高精度測量：PA系列功率分析儀擁有高達0.01%認證級功率精度、1ms高速數據更新率，確保測量結果的準確性和可靠性；

寬頻帶響應：支持高達5MHz的帶寬、2MS/s采樣率測量，能夠準確捕獲高頻諧波成分。

多通道同步：支持最多7通道同步測量，滿足復雜系統的測試需求。

• 強大的數據分析：內置數據存儲和導出功能，支持PC端專業分析的MTA軟件，方便后續數據處理和報告生成。

結 語

諧波污染是現代化電力系統面臨的共同挑戰，精準的諧波測量是治理諧波的前提和基礎。致遠儀器PA系列功率分析儀以其專業的測量性能、靈活的操作方式和可靠的結果輸出，成為電力工程師不可或缺的得力助手。無論是從事電力系統設計、設備研發、質量檢測還是故障診斷，PA系列功率分析儀都能提供準確的諧波數據支持，幫助用戶更好地解決電能質量問題。
