在現代農業數字化轉型浪潮中，智慧畜牧作為畜牧業升級的核心方向，正通過信息技術重構養殖管理模式。圖撲軟件（Hightopo）基于自主研發的 HT for Web 技術，以 WebGL 與 Canvas 為可視化基礎，構建了覆蓋牧場全場景的三維可視化數字孿生解決方案。該方案打破傳統養殖 “粗放管理、數據孤島、追溯困難” 的痛點，實現從畜牧個體精準管控到全鏈路流程數字化的技術突破。本文將從技術架構、核心功能實現、跨場景適配三個維度，解析該方案的技術邏輯與應用價值。

圖撲智慧畜牧解決方案采用B/S（Browser/Server）分層架構，通過 “感知 - 傳輸 - 處理 - 呈現” 四級鏈路，實現數據從采集到可視化的全流程閉環，確保系統的實時性、可擴展性與跨終端兼容性。

1. 數據感知層：全場景數據采集入口

作為方案的 “數據源頭”，感知層通過物聯網設備實現牧場環境、畜牧個體、生產流程的全面數據采集。

2. 數據傳輸層：實時高效的數據通道

傳輸層負責將感知層數據安全、低延遲地傳遞至處理層，根據數據特性選擇適配的傳輸協議：

l 實時數據傳輸：采用 WebSocket 協議，適用于畜牧位置變動、環境指標異常、健康狀態變化等高頻更新場景；

l 靜態數據傳輸：采用 HTTP 協議，用于生產計劃、歷史健康記錄、飼料庫存等非實時數據的請求式傳輸，平衡帶寬占用與交互效率；

l 數據標準化處理：所有采集數據統一轉換為 JSON 格式，通過預設字段確保跨設備、跨模塊的數據一致性，避免解析沖突。

3. 數據處理層：業務邏輯與可視化控制中樞

處理層基于圖撲 HT for Web 插件與 JavaScript 腳本，實現數據清洗、業務邏輯編排與可視化 API 調用，核心能力包括：

l HT 插件核心支撐：HT 提供 2D/3D 圖形渲染、矢量圖表、場景交互等基礎能力，支持牧場三維場景渲染（如活動區、牛舍、設備布局）與數據面板定制；

l 動態控制：通過 JavaScript 腳本調用 HT API 實現數據與界面的聯動，例如監聽數據變化觸發面板更新、點擊畜牧模型彈出詳情窗口、異常數據觸發預警提示；

l 數據預處理：通過腳本過濾異常值、補全缺失字段，確保可視化數據的準確性，為后續呈現提供可靠支撐。

4. 可視化呈現層：跨終端交互界面

呈現層基于瀏覽器環境，實現三維場景與數據面板的直觀展示，支持 PC、PAD、智能手機等多終端訪問，核心特性包括：

l 流暢三維渲染：依托 WebGL 硬件加速，實現大規模牧場場景（如數百頭畜牧、多區域布局）的流暢加載與漫游，避免復雜模型導致的卡頓；

l 多模態交互：支持鼠標點擊 / 拖拽（桌面端）、觸屏點擊 / 縮放（移動端），例如拖拽場景視角查看不同區域畜牧分布、點擊 “追溯” 按鈕跳轉全鏈路示意圖。

二、核心功能模塊技術實現：從個體管控到全鏈路追溯

基于上述架構，方案拆解為五大核心功能模塊，通過 HT 技術與業務場景的結合，實現養殖管理的精細化與數字化。

1. 身份管理：畜牧個體的精準標識與定位

身份管理模塊通過 “標識 - 定位 - 信息聯動” 實現畜牧個體的全生命周期管控，技術邏輯如下：

l 三維場景定位：在 HT 構建的牧場三維場景中，為每頭畜牧綁定唯一 ID（與耳標 / RFID 等一致）；點擊 “身份管理” 菜單中的區域選項時，系統自動將場景視角定位至目標畜牧所在位置，實現 “點擊即定位”；

l 詳情面板動態加載：定位完成后，系統通過 HTTP 接口獲取該畜牧的結構化數據（所屬區域、品種、喂養記錄等），并調用 HT API 控制詳情面板顯示，將數據實時填充至界面，支持管理人員快速查看個體信息；

l 信息實時同步：當畜牧標識信息（如免疫記錄、所屬區域）更新時，通過 WebSocket 接收數據通知，自動更新三維模型關聯屬性與詳情面板內容，確保信息與實際狀態一致。

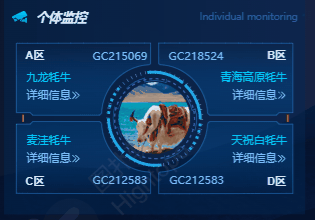

2. 個體監控：實時數據驅動的動態監測

個體監控模塊通過多維度數據采集與可視化，實現畜牧健康、生長、行為的精準管理，核心實現路徑包括：

l 多維度數據可視化：采用 HT 圖表組件繪制健康趨勢圖（體溫、采食次數）、生長曲線（體重變化），通過顏色編碼區分狀態（綠色 “健康”、紅色 “異?！保?；同時在三維場景中為畜牧模型添加狀態標識，直觀展示個體狀態；

l 實時數據更新：通過 WebSocket 建立與后端的長連接，實時接收畜牧動態數據（如體溫、活動量）；數據到達后，調用 HT API 更新圖表與模型狀態；

l 異常預警觸發：預設數據閾值（如體溫過高、活動量過小等），當數據超閾值時，系統自動彈出預警彈窗，并改變對應畜牧模型的閃爍狀態，提醒管理人員及時處理。

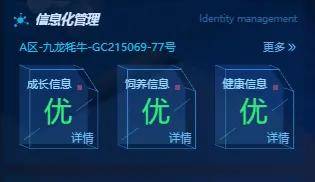

3. 信息化管理：全流程數據的可視化管控

信息化管理模塊覆蓋生產計劃、飼料管理、健康記錄等全流程，通過數據整合實現養殖環節的數字化管控：

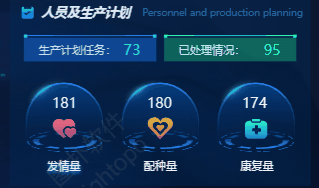

l 生產計劃數據綁定：通過 HTTP 接口獲取生產計劃數據（發情量、配種量、康復量等），利用 HT 圖表組件構建生產計劃面板；任務狀態更新時，自動刷新面板數據；

l 飼料與健康數據聯動：在 3D 場景中點擊畜牧模型時，系統將請求 HTTP接口，獲取相關數據，在詳情面板中展示 “每日飼料量”“上次檢疫時間” 等信息，實現 “個體 - 數據” 聯動；

l 歷史數據回溯：支持通過時間選擇器篩選歷史數據，點擊 “查詢” 后，系統通過 HTTP 接口獲取指定時間段的記錄（如近 30 天體重變化），并通過 HT 折線圖展示趨勢，為養殖策略調整提供數據支撐。

4. 標識管理：二維碼與電子標識的數字化整合

標識管理模塊實現畜牧標識的全流程管控，解決傳統標識查詢難、更新慢的問題，技術實現包括：

l 二維碼生成與綁定：后端為每頭畜牧生成包含 “出生日期、健康狀況、飼料來源” 的二維碼，前端通過 HT API 加載二維碼圖片至標識面板，并與畜牧 ID 綁定；

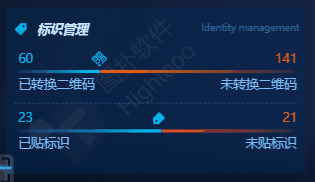

l 標識狀態統計可視化：采用 HT 環形圖展示 “已轉換二維碼 / 未轉換二維碼”“已貼標識 / 未貼標識” 的數量占比，數據更新時自動刷新圖表，直觀呈現標識管理進度；

l 掃碼交互查詢：支持移動端瀏覽器調用攝像頭掃描二維碼，掃描后系統通過接口查詢對應畜牧信息，并跳轉至三維場景中的該畜牧位置，實現 “掃碼即查”。

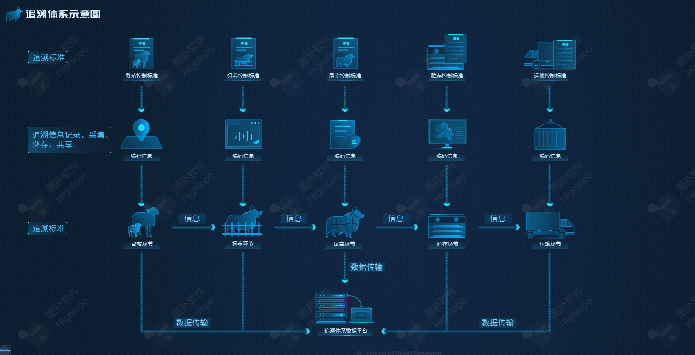

5. 追溯體系：全鏈路數據的可視化串聯

追溯體系模塊整合生產、加工、運輸、銷售數據，實現畜牧產品全生命周期可追溯，核心技術邏輯如下：

l 追溯流程圖建模：利用 HT 矢量圖形能力繪制 “養殖→屠宰→加工→運輸→銷售” 全鏈路流程圖，定義各環節節點并通過連線串聯，形成可視化追溯鏈路；

l 多環節數據對接：通過 HTTP 接口獲取各環節數據（如養殖環節免疫記錄、加工環節分割比例、運輸環節溫控數據），并綁定至對應追溯節點；

l 交互式追溯查詢：點擊流程圖節點，系統彈出該環節詳情面板，展示 “操作時間、操作人員、關鍵指標”；支持輸入產品批次號查詢?nèi)溌窋?shù)據，實現 “產品→牧場” 的逆向追溯，確保產品質量安全。

圖撲 HT 智慧畜牧解決方案通過技術創新，為畜牧業數字化轉型提供核心支撐，其技術亮點與行業價值主要體現在三方面：

1. 低門檻開發與高擴展性

HT for Web 提供預置的 2D/3D 組件與 API，開發者無需深入掌握底層渲染技術，通過簡單腳本調用即可搭建可視化界面，大幅降低開發門檻；同時 B/S 架構支持按需擴展功能模塊（如新增飼料庫存管理、設備維護提醒），通過接口對接即可融入現有系統，無需重構底層架構。

2. 跨終端實時管理

依托瀏覽器跨終端特性，管理人員可通過 PC 端查看牧場全景、制定生產計劃，通過移動端掃描二維碼查詢畜牧信息、處理預警事件，打破 “固定辦公” 限制，實現隨時隨地的遠程管控。

3. 數據驅動決策

方案通過全場景數據采集與可視化分析，將傳統 “經驗養殖” 轉變?yōu)?“數據養殖”，例如通過生長曲線優化飼料配方、通過健康數據提前預警疾病、通過追溯數據提升產品信任度，為牧場管理提供科學依據，推動畜牧業從 “粗放型” 向 “精細化” 升級。

四、延伸應用：從智慧畜牧到智慧農業

除畜牧場景外，圖撲 HT 技術還可拓展至智慧養豬場、智慧大棚、智慧農場等農業領域。例如在智慧養豬場中，通過連接豬舍設備、部署環境傳感器，實現豬舍溫濕度、空氣質量的實時監測與異常處理；在智慧大棚中，通過 HT 可視化管控遮陽網、灌溉、補光燈等設備，根據作物生長數據自動調整環境參數，推動智慧農業的規?；涞亍?br />
