慧榮科技 SM770 芯片可替代DL6950, SM770是一款高性能USB顯示接口片上系統（SoC），支持三路并行4K超高清（3840x2160@60p）顯 示，可通過USB 3.2 Gen2（10Gbps）或PCIe設備接口進行傳輸，并配備HDMI 、DisplayPort和LVDS等多 輸出接口。

SM770采用多種圖像與視頻處理算法，通過壓縮顯示數據有效降低帶寬占用，實現計算機到 顯示器的超低延遲傳輸。通過將大部分壓縮任務交由硬件加速器處理，SM770有效地減輕CPU負擔。

SM770 的 LPDDR4 是一款小型高性能解決方案，封裝尺寸僅為 或 1GB 的 DDR4 內存，能夠?qū)崿F(xiàn)最多 3×4K@60Hz 15mm x 15mm 的顯示輸出，并支持高達 ，旨在最大化 DRAM 2GB 的效率。

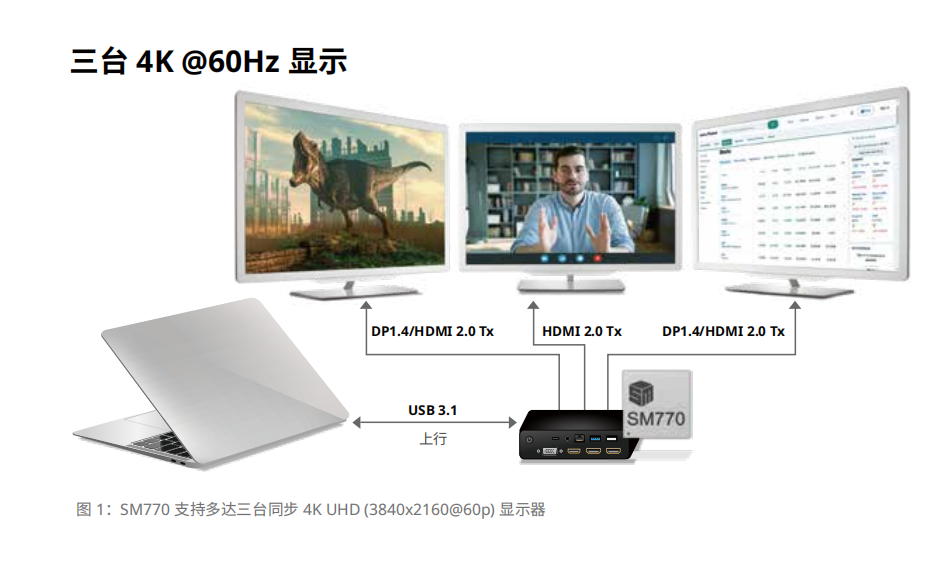

慧榮SM770樣板應用圖：

SM770規格參數：

三個并行顯示通道可同時支持三個60Hz的超高清（3840 x 2160）顯示器

三重HDMI 2.0發射端口

雙DP1.4 TX端口

雙LVDS顯示接口

HDCP2.3

高性能顯示引擎支持圖形層、硬件光標層、視頻覆蓋層和Alpha層

支持多種內容格式（H.265 、H.264 、JPEG）

ARM核心，帶USB 3.2 Gen2設備控制器

支持LPDDR4/DDR4內存，最高可達2GB

PCI Express Gen3 x2（通道）

外圍設備：I 2S 、I 2C 、SPI 、PWM接口和GPIO

串行ROM接口

BGA529pin ，封裝尺寸為15mm×15mm

慧榮的SM770芯片優勢：

1.三臺 4K 顯示輸出

SM770 支持最多三臺同步 4K@60Hz 視頻輸出，允許用戶將多個高分辨率顯示器連接到一個擴展塢，而不影響畫

質。對于平面設計、視頻編輯和數字金融等領域的專業人士而言，這種多顯示功能極具價值，無需再依賴更大的工

作空間來提升多任務處理效率和精確的視覺效果。

2.保持高 FPS 實現最佳視覺效果

SM770 通過 CAT? 2.0 算法確保高 FPS 性能，在所有三個 4K 輸出中保持流暢的視頻播放。這一高 FPS 性能對于流

暢的視覺效果至關重要，無論是設計密集型應用、游戲還是直播，都能提供沉浸式和專業級的體驗。

3.低功耗實現可持續運行

SM770 的電源管理系統在設計時考慮了功率效率，能夠根據當前工作負載自動調整，避免能源浪費并確保最小的

發熱量。此功能對于大規模應用尤為有利，例如數字標牌或多顯示屏企業設置，能夠有效降低能源成本并減少環境

足跡。

4.跨平臺兼容性

跨不同操作系統（Windows、macOS 和 Linux）的兼容性是 SM770 的一個關鍵特性?？缙脚_的支持確保了不同

設備生態系統的用戶能夠依賴一致的性能，使其非常適合員工在公司環境中攜帶各種設備，以及在家遠程或混合工

作設置中使用。

5.內容自適應技術CAT? 2.0

采用第二代 CAT? 技術，優化了主機設備與擴展塢之間的 USB 接口帶寬。該智能系統配備

6.提升用戶體驗

實時內容自適應編碼器，并支持高質量圖像，在運行時動態選擇最佳壓縮算法，確保卓越的視覺質量并

通過先進的圖像和視頻處理算法，最大程度降低數據需求，實現從主機到連接顯示器的超低延遲。

7.InstantView?：免驅動即插即用顯示連接

InstantView? 軟件提供了真正的即插即用體驗。在主機和擴展塢之間建立了 USB 連接后，InstantView? 會自動

啟動，無需安裝驅動程序或進行復雜設置（圖 3）。用戶可以立即鏡像或擴展顯示器，操作簡便，猶如連接鼠標或

鍵盤一般。此易用性減少了技術障礙和對 IT 支持的依賴，從而促進了企業和個人環境中更高效的對接體驗。

8.全面的擴展塢解決方案

SM770配備豐富的內置顯示接口（HDMI 、DP和LVDS），可直接連接到監視器和電視。片上視頻和解碼器有助于降低系統CPU利用率和視頻顯示的總線帶寬使用

SM770支持USB 3.2 Gen2傳輸協議，速率可達10Gbps，可以快速傳輸數據文件，對于很多視頻剪輯用戶來說，既能拓展超高清顯示屏幕的數量，有可以及時完成視頻素材的傳輸。

總的來說，SM770 作為一款功能強大、可擴展且高效的通用擴展塢 SoC 脫穎而出，是性價比不錯的方案。
