Texas Instruments TLV3801EVM比較器評估模塊 (EVM) 設計用于評估高速TLV3801比較器。TLV3801EVM具有多種布局選項，設計用于通過不同測量工具輕松評估計時性能。Texas Instruments TLV3801的輸出設計用于低壓差分信號 (LVDS)，可為FPGA等互連設備提供高速信號，功耗極低。

數據手冊：*附件：Texas Instruments TLV3801EVM比較器評估模塊 (EVM)數據手冊.pdf

特性

• 評估比較器性能，傳播延遲小于230ps
• 能夠通過多種測量方法測量輸出（SMA，有源探頭）

必要設備

• SMA電纜/適配器
  • 所有傳感輸入電壓和輸出信號必須具有匹配的電纜長度
    • IN+SENSE、IN-SENSE（僅交流信號）、OUT+和OUT-
  • 所有其他信號均可使用不匹配的電纜長度
• 雙通道電源
• 推薦上升/下降時間快速 (≤500ps) 的高速函數發生器
• 高速示波器，具有50Ω終端

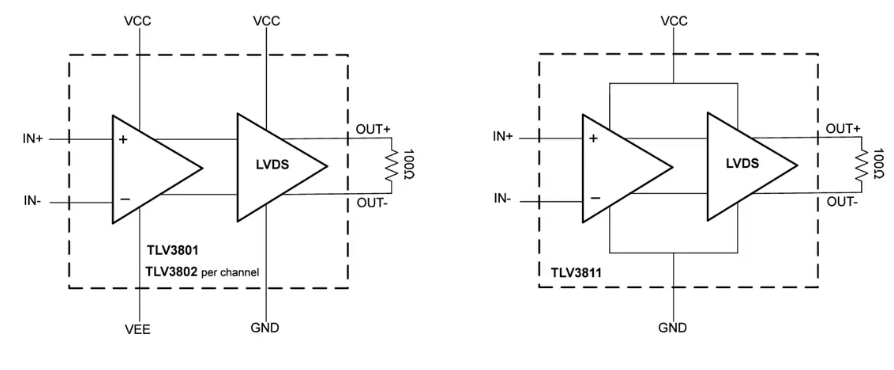

框圖

基于TLV3801EVM高速比較器評估模塊的技術解析?

?1. 產品概述?
TLV3801EVM是德州儀器（TI）專為評估TLV3801高速比較器設計的評估板。該模塊通過優化的布局設計，支持用戶便捷地測試不同測量工具下的時序性能。其核心特性包括：

• ?高速響應?：支持LVDS（低壓差分信號）輸出，適用于FPGA等高速互聯場景，兼顧低功耗與信號完整性。
• ?靈活配置?：提供分壓電源輸入選項，便于用戶測試不同供電條件下的性能表現。

?2. 關鍵特性與規格?

• ?電氣參數?：
  • 工作電壓范圍：支持分壓電源配置（具體范圍參考EVM手冊）。
  • 傳播延遲：可通過板載測試點直接測量TPHL（高到低傳播延遲）。
• ?接口設計?：
  • 輸入信號：支持單端或差分輸入，適配多種信號源。
  • LVDS輸出：降低電磁干擾，提升長距離傳輸穩定性。

?3. 典型應用場景?

• ?高速信號處理?：適用于通信設備中的時鐘同步、數據觸發等場景。
• ?FPGA互聯?：LVDS輸出可直接對接FPGA的高速差分輸入引腳，簡化系統設計。

?4. 評估板使用指南?
?4.1 測試準備?

• ?設備清單?：
  • 示波器（建議帶寬≥1GHz）
  • 分壓電源（如±2.5V）
  • 信號發生器（提供方波激勵）
• ?硬件連接?：
  1. 將電源接入EVM的VCC/GND端子。
  2. 輸入信號通過SMA接口注入，輸出通過LVDS接口連接至示波器。

?4.2 傳播延遲測量?

1. 配置分壓電源（如+2.5V和-2.5V）。
2. 輸入階躍信號，通過示波器捕獲輸入/輸出邊沿，計算TPHL時間差。

?5. 設計優化建議?

• ?布局要點?：
  • 縮短輸入信號走線以減少寄生電容。
  • 確保LVDS差分對等長布線，降低時序偏差。
• ?電源去耦?：在電源引腳就近放置0.1μF陶瓷電容，抑制高頻噪聲。
