最近公司有新項目會用到 ESP32系列芯片，需要添加有線以太網口，我對這一塊不熟悉，可以說是新手小白，那該如何準備開發工作及快速入門呢？讓我以這份紀錄來回顧當初新項目ESP32硬件開發、軟件環境ESP-IDF V5.4以及運行有線以太網DM9051ANX與通信演示。

一、概述

本篇文章旨在介紹ESP32芯片，SPI有線以太網芯片DM9051ANX以及ESP IDF等。

ESP32 C系列具有高性能、高集成、低功耗和多種接口的特點，可為獨立系統或從設備提供 Wi-Fi應用功能。

而SPI以太網芯片DM9051ANX體積小，QFN24管腳包裝，功耗更低以及周邊RBOM成本更省等有優點，將ESP32 C與DM9051ANX作為簡易型網關方案，是一個性價比高，並符合行業實際應用的方案捆綁。

此篇帖子以ESP IDF最新版V5.4來進行開發與調適。

二、ESP32 C3模塊介紹&產品定位

在這里說下為什么選擇ESP32 C3這樣的方案來做行業網關，當初選型ESP32 S3與C3選型時，兩者同樣支持IEEE 802.11b/g/n 2.4G以及Bluetooth 5 & Bluetooth mesh，索性自己就做了規格比較：

除了兩者規格比較之外，在實際應用上，同學稍微作下功課，就可以知道C3普遍是做無線應用，如果遇到需要有線以太網口的場景，我們其實可以利用SPI、UART等GPIO較少的硬件街口，作為對外通信，在這里我選用在市場上廣泛被采用且僅4條線通信的SPI接口與以太網進行通信。這樣一來，C3可作無線網關帶網口應用，主要任務是做無線與有線數據之間的傳輸，很適合各行業應用;但是，如果項目要求C3不僅要做傳輸數據，還要處理其他應用功能，這種多任務處理就不是C3擅長了。而S3就不同了，S3在作數據傳輸時，同時可以處理外設功能，可以有一定程度的響應速度，而且AI應用開發資源豐富。做一個小總結，我們可以這樣理解，要多任務任務處理、AI應用功能等，S3比較合適，價格也稍貴些，畢竟規格擺在那兒；如果要做一般應用且單一任務，例如：無線網關帶有線網口應用，C3就有性價比了。

三、DM9051ANX介紹

DM9051ANX是一個SPI接口以太網芯片，24管腳OFN包裝，自帶MAC傳輸層與10/100兆PHY，以SPI接口與主控進行通信，相較于老款，DM9051ANX體積更小，功耗更低、能節省外部周圍零件，降低RBOM成本，每個芯片內置獨立MAC地址，并有1.8V, 2.5V, 3.3V I/O電壓可供選擇，適用于各種MCU與CPU等各式主控的SPI接口以太網通信需求。

四、開發環境

4.1準備工作

1個ESP32開發板：我手上的開發板是合宙ESP32-C3-xxxx

1個DM9051ANX開發。

1條USB數據線：Type A轉 Micro-B

1臺電腦：Windows微軟系統

市面上有開發板是 USB Type C接口，請選擇合適USB接口的數據線來連接。

4.2.開發版硬件接法

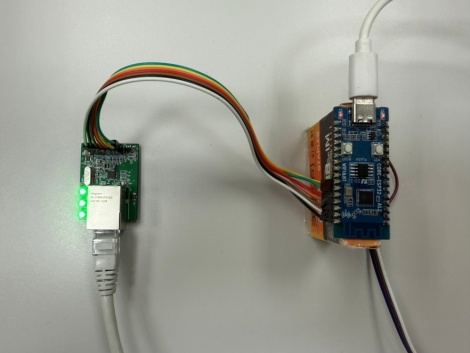

1.)在模塊的硬件部分，依照合宙ESP32 C3開發版的Pinout接口，連接DM9051ANX開發版對應的SPI接口，簡單整理下兩者的硬件接法。

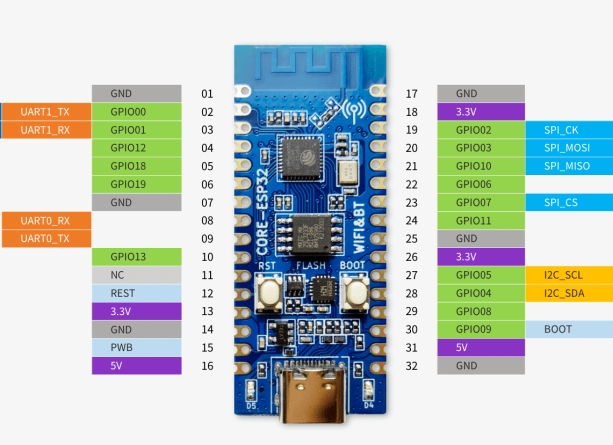

2.)合宙ESP32 C3開發版Pin Out示意圖

合宙ESP32-C3開發版的硬件設計文檔，請參考連結網址：https://wiki.luatos.com/chips/esp32c3/hardware.html

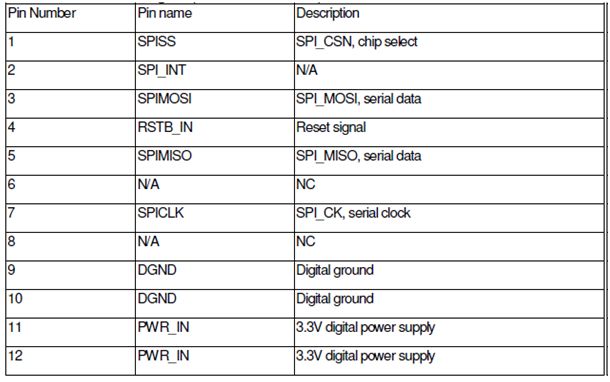

3.)DM9051ANX開發版SPI接口Pin Out表

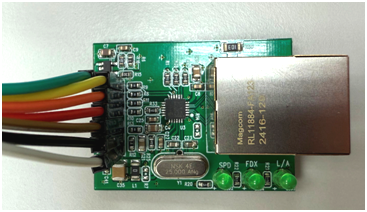

DM9051ANX開發版

五、ESP-IDF安裝，配置

5.1使用版本( ESP-IDF v5.4 )

ESP-IDF是ESP32全系列芯片的官方開發工具，非常好用，我這里使用的是：ESP-IDF最新穩定版本 V5.4，相關版本介紹的文檔，請參考下面鏈結。

https://docs.espressif.com/projects/esp-idf/zh_CN/v5.3.1/esp32/versions.html

5.2 IDF軟件安裝流程說明(步驟1~6)

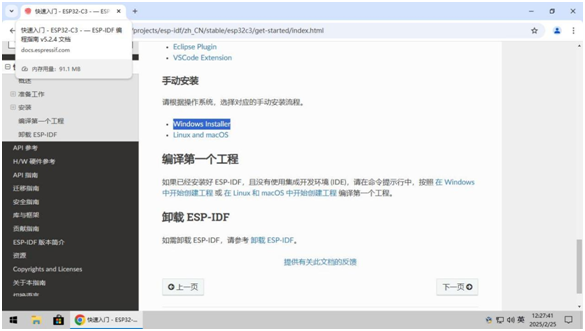

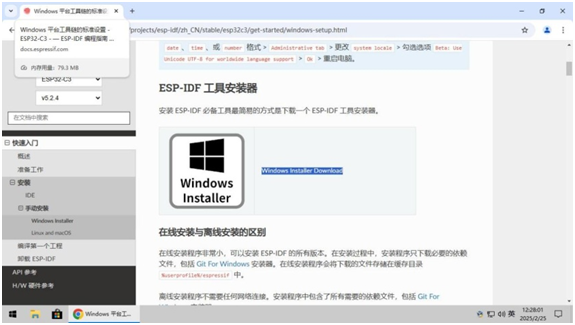

*步驟1：我們可以到樂鑫 IoT開發框架 (esp-idf)的文檔中心，去下載ESP-IDF。

https://docs.espressif.com/projects/esp-idf/zh_CN/stable/

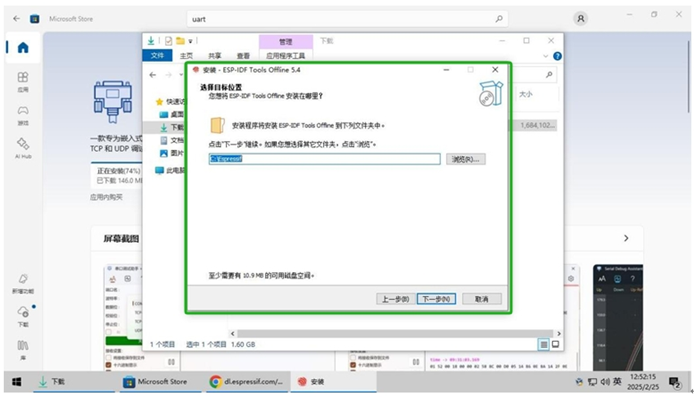

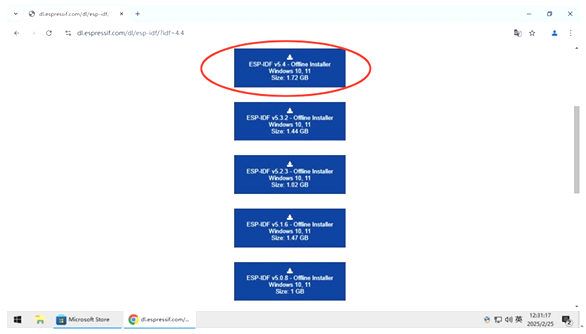

*步驟2：建議同學們選擇V 5.4離線下載版本，避免出現網絡傳輸?shù)膯?wèn)題。

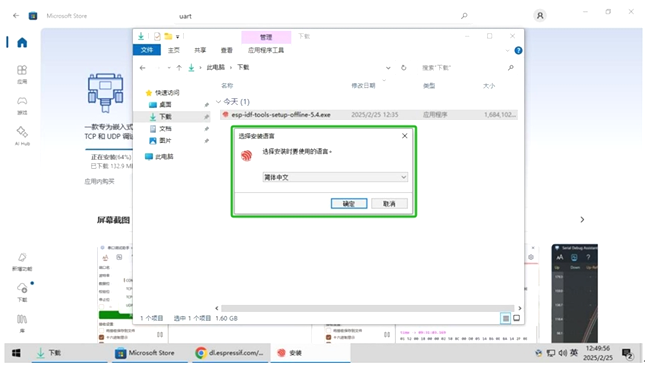

點擊離線下載版本，依照當下條件選擇合適自己的語言版本。

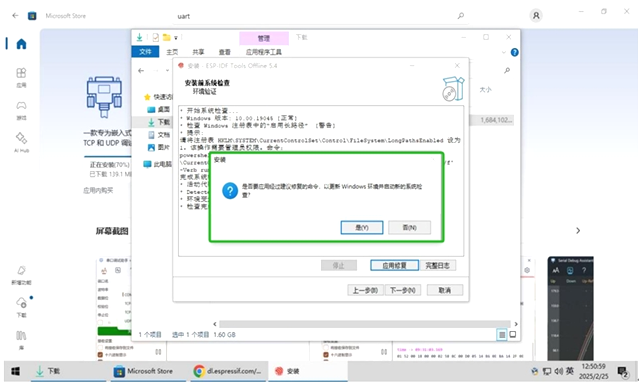

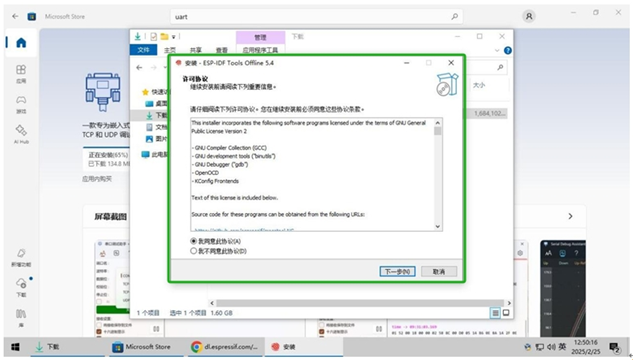

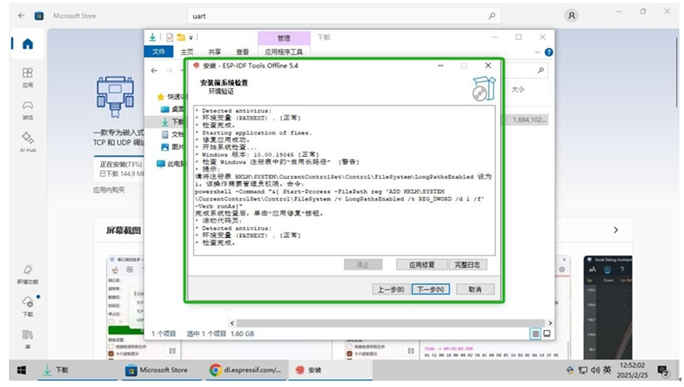

*步驟3：建議要點選“應用修復”避免接下來運行時，出現錯誤。

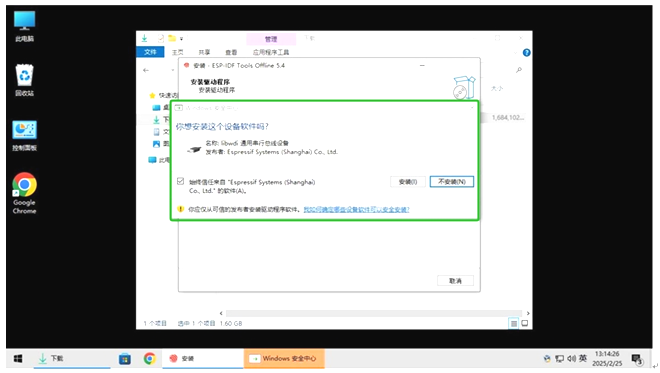

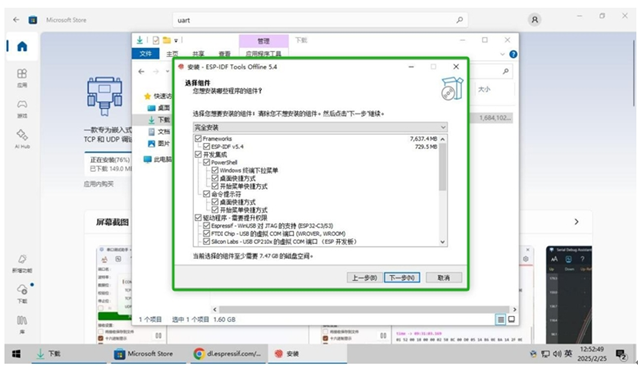

*步驟4：在安裝中途，ESP IDF會出現一個窗口：是否安裝USB轉 UART芯片驅動?

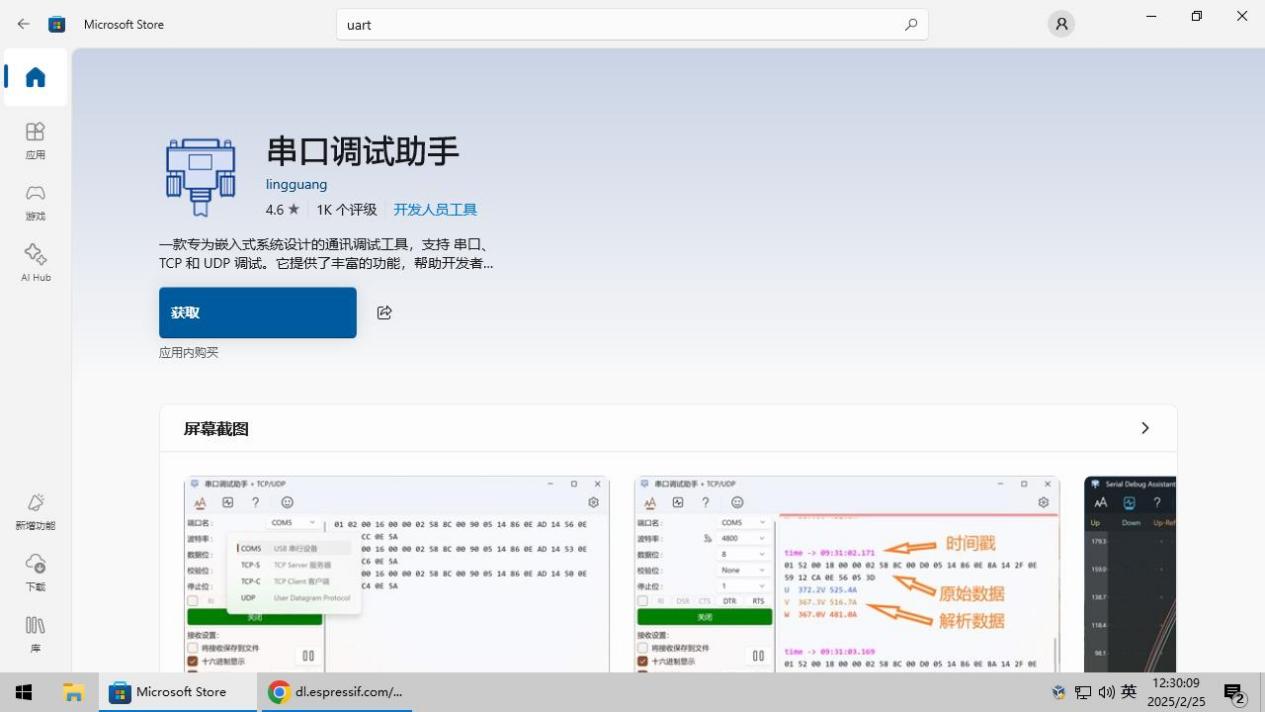

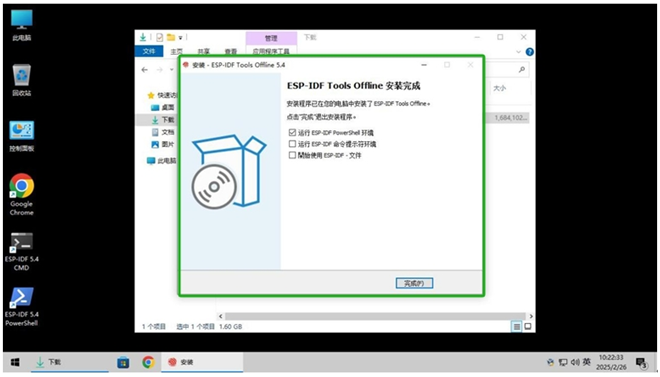

*步驟5：最后，終于完成安裝了！慢點，因?yàn)槲覀冋{(diào)試項目時，還需要用串口，可以找自已習慣的串口軟件，微軟也有提供免費的工具。

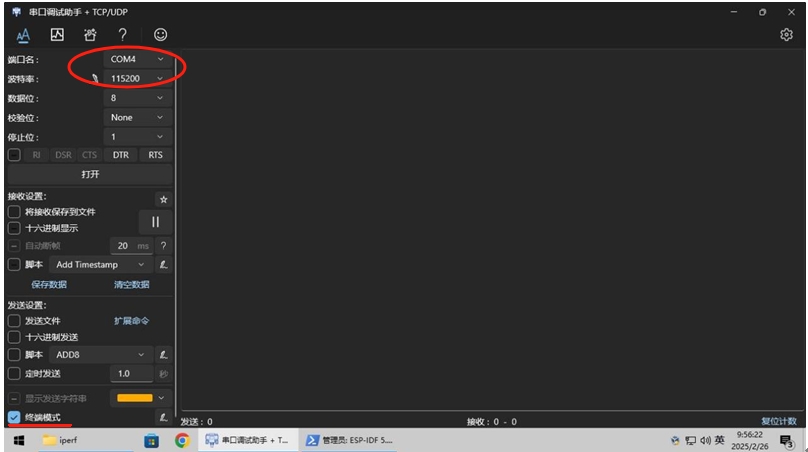

*步驟6：接下來，我們來進入”串口調試助手”，硬件接口是用到UART接口，而波特率設置為 115200，并開啟左下角的 “終端模式”，方便我們輸入指令

六、編譯以太網DM9051ANX例程

ESP-IDF開發工具提供一系列靈活好用的 API，為外部以太網通信以及外部 SPI有線以太網SPI-Ethernet通信模塊提供良好支持，更多說明請參考下列鏈結：

https://docs.espressif.com/projects/esp-idf/zh_CN/v5.4/esp32/api-reference/network/esp_eth.html

6.1燒錄例程 (步驟1~4)

從 ESP-IDF中，在 examples目錄下的 get-started/hello_world工程開始。

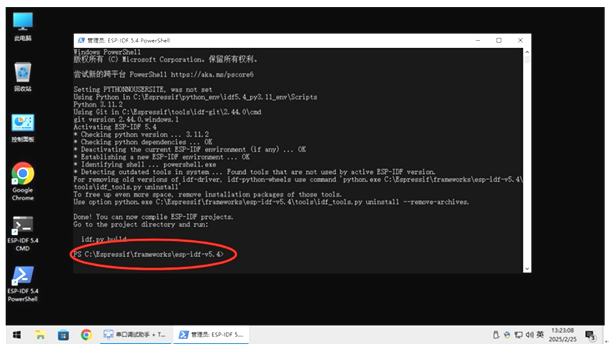

我們點擊桌面上的ESP-IDF 5.4 CMD或 ESP-IDF 5.4 PowerShell，這兒使用的是后者，相關的工具連接都配置好了，我們不用再手動去配置。

然后，我們切換到 c:Espressifframeworksesp-idf-v5.4examplesget-startedhello_world目錄中。

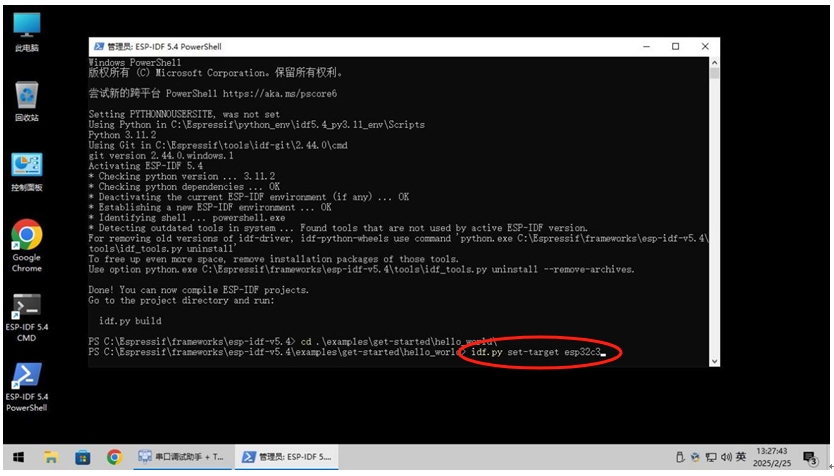

*步驟1:先進行ESP32 C3配置：idf.py set-target esp32c3

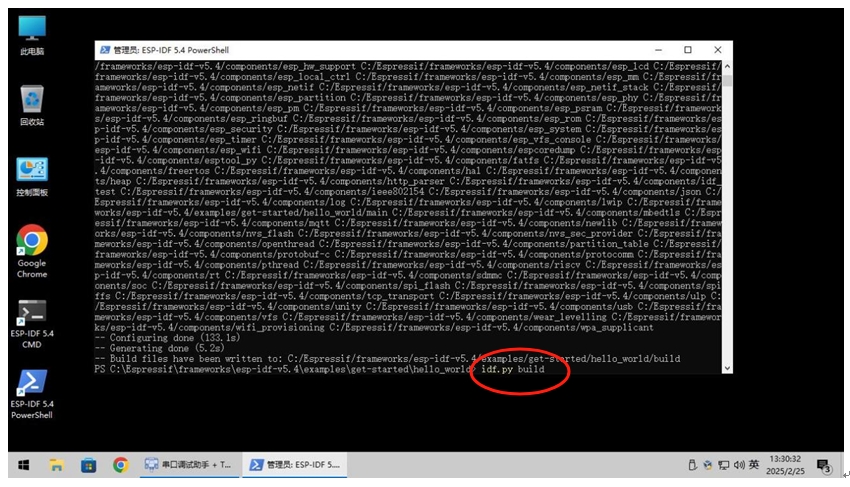

*步驟2:之后就可以開始編譯：idf.py build

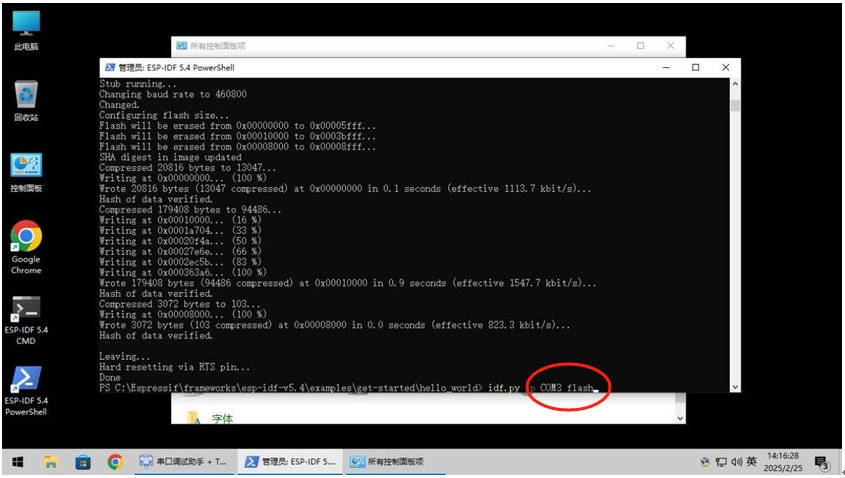

*步驟3：如果沒出現錯誤，我們就可以用idf.py -p COM3 flash命令燒寫,在這里要注意的是“COM”要大寫，然后按下Enter回車鍵。

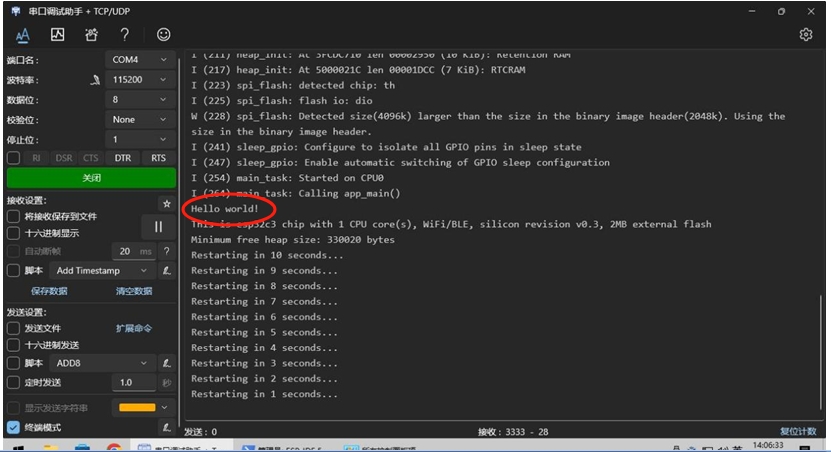

*步驟4:這時候，我們可以在”串口調試助手”中，看到ESP C3與SPI以太網DM9051ANX模塊運行起來，并且輸出 “Hello world!”，那就表示SPI以太網DM9051ANX通信成功。

6.2以太網口功能演示(步驟1~8)

當成功通信后，我們來實際演示SPI以太網口DM9051ANX的通信功能，切換到 c:Espressifframeworksesp-idf-v5.4examplesethernetbasic目錄中。

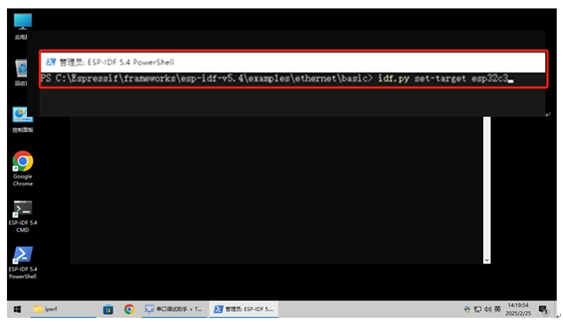

*步驟1:與之前動作一樣，先配置ESP32 C3:idf.py set-target esp32c3

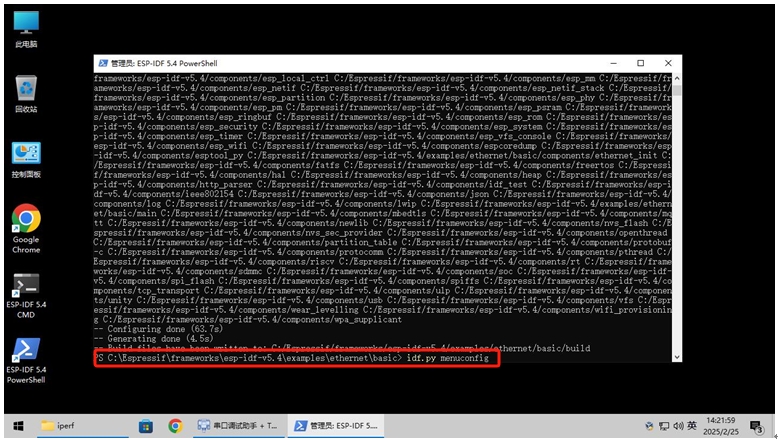

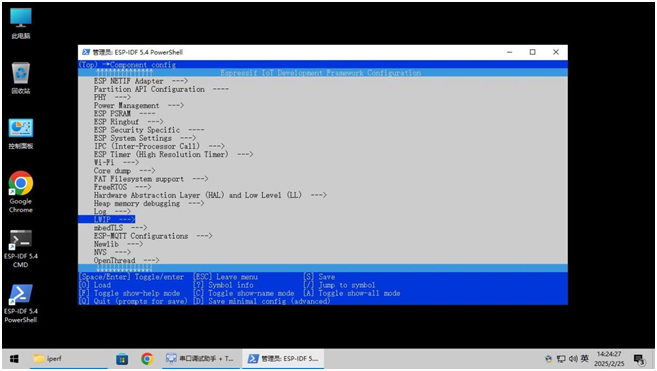

*步驟2:這時，我們對ESP32 C3開啟 DM9051以太網通信功能：idf.py menuconfig

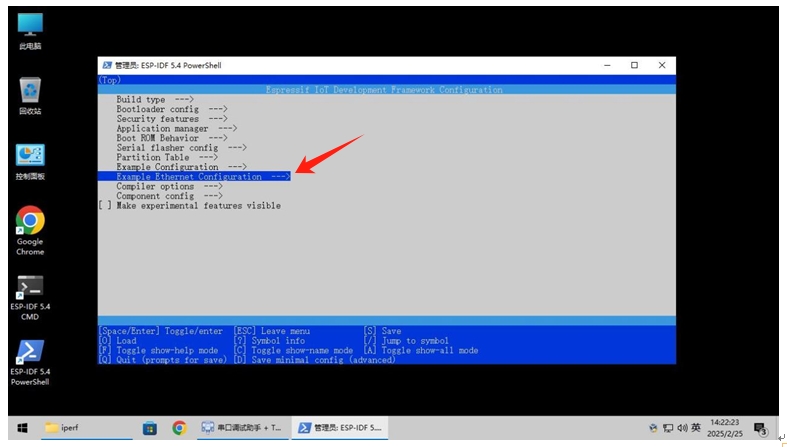

*步驟3:在ESP-IDF菜單中，選擇 “Example Ethernet Configuration”

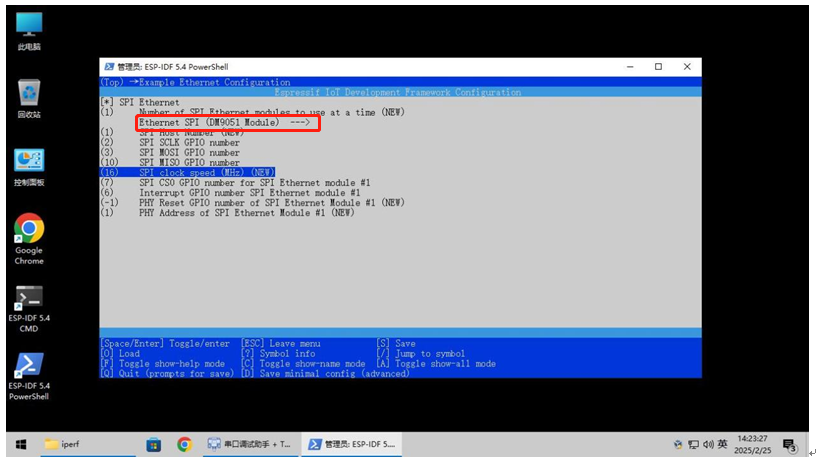

*步驟4:我們?cè)?“SPI Ethernet”菜單中，點選”DM9051 Module”

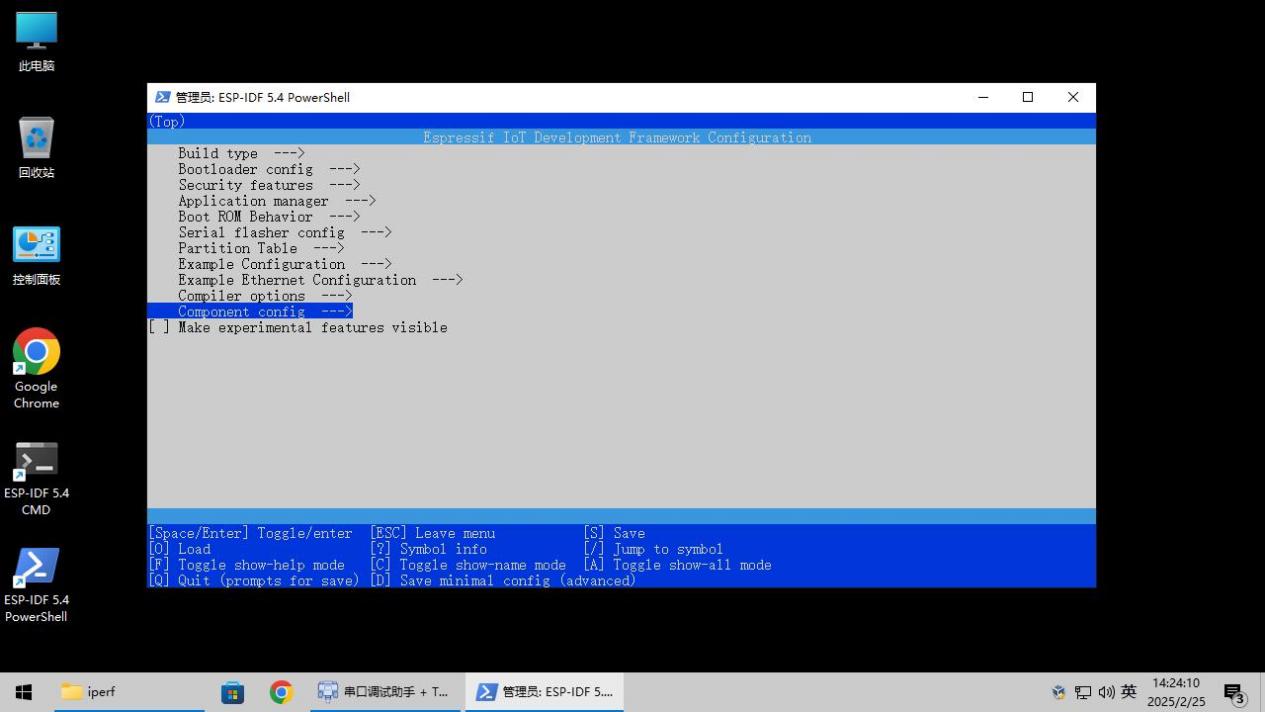

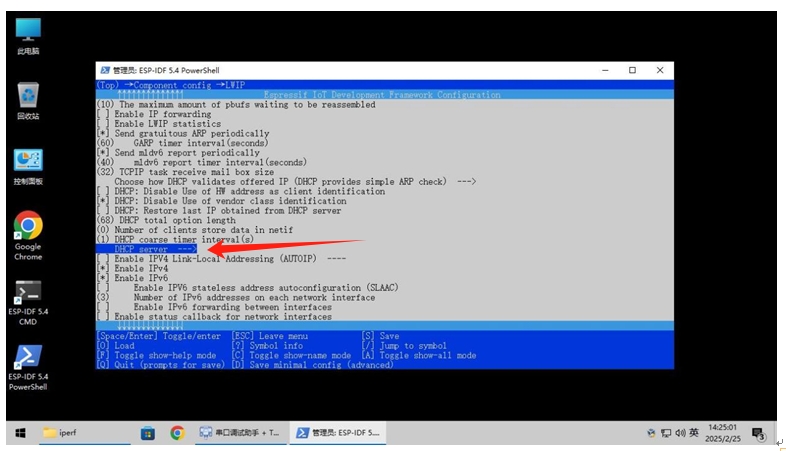

*步驟5:另外還要修改 DHCPS功能，避免 DHCP和路由有沖突

關閉 DHCPS功能

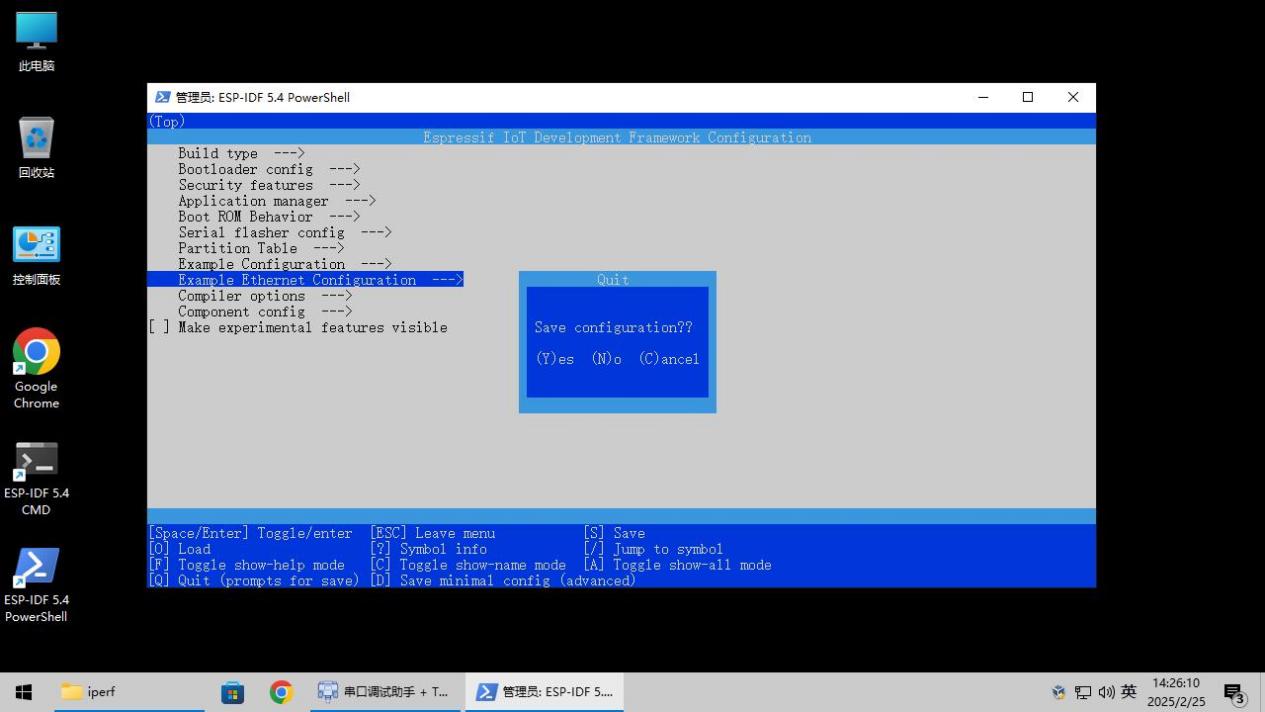

退出時記得儲存

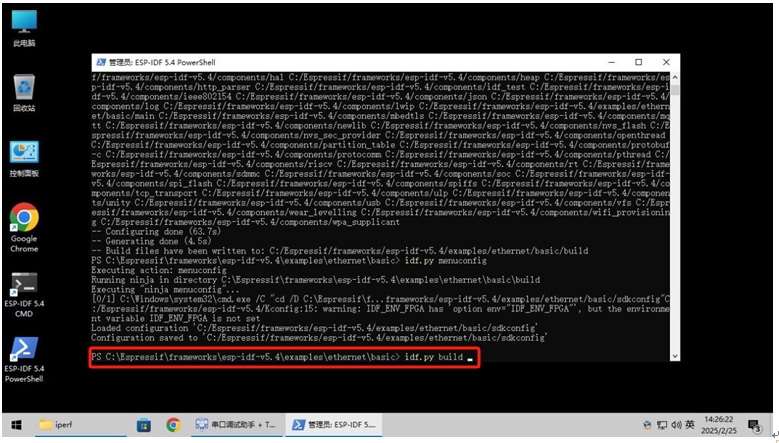

*步驟6:開始編idf.py build

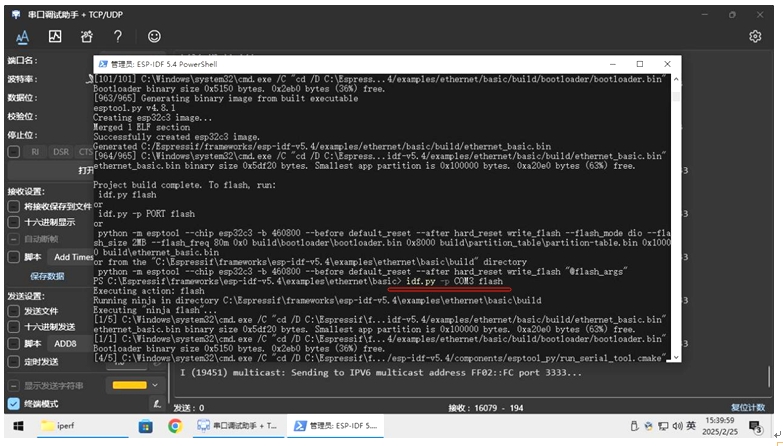

*步驟7:完成后，進行燒寫idf.py -p COM3 flash

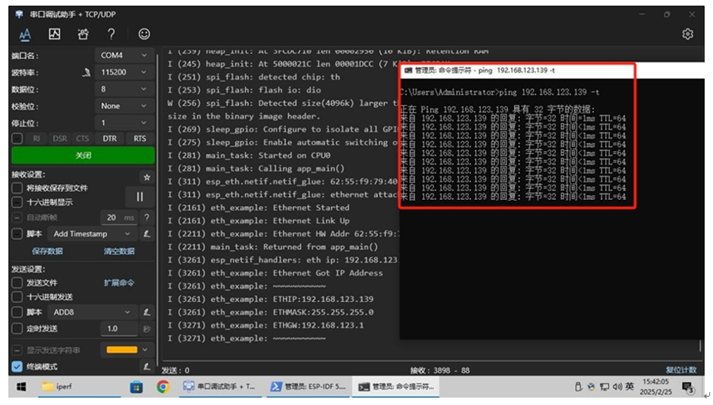

*步驟8:完成后，可以在串口看到系統跑起來，并且取得ip 地址，使用 ping 功能測試，結果正常。

七、Iperf網絡性能測試工具實測

7.1相關配置

在這里和之前配置進行都一樣，只是測試代碼在c:Espressifframeworksesp-idf-v5.4examplesethernetiperf

*步驟1:相同的命令流程：

idf.py set-target esp32c3

idf.py menuconfig

idf.py build

idf.py -p COM3 flash

7.2 Iperf命令

在PC端使用 Iperf軟件，我們輸入命令為 iperf -u -s ,而在ESP IDF這兒使用串口調試助手軟件，接著輸入命令 iperf -u -c xxx.xxx.xxx.xxx -t 60 -i 3

(相關說明，請參考 c:Espressifframeworksesp-idf-v5.4examplesethernetiperfREADME.md文檔）

7.3 DM9051ANX網口性能數據

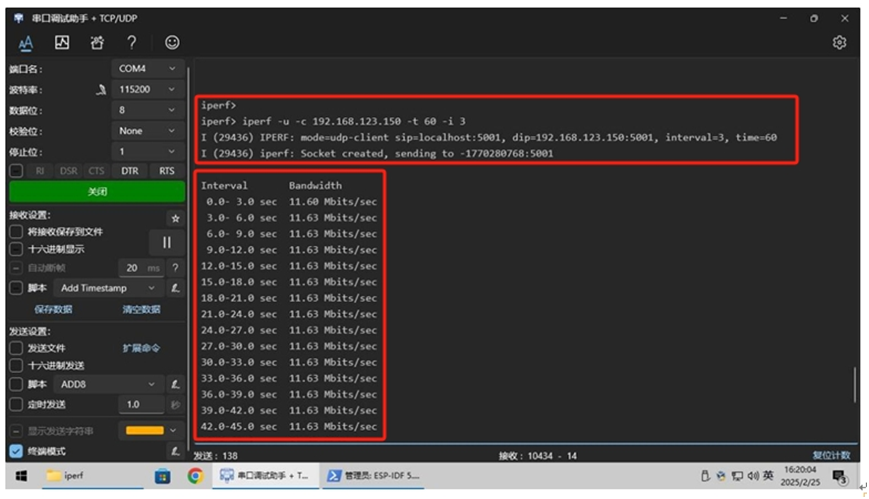

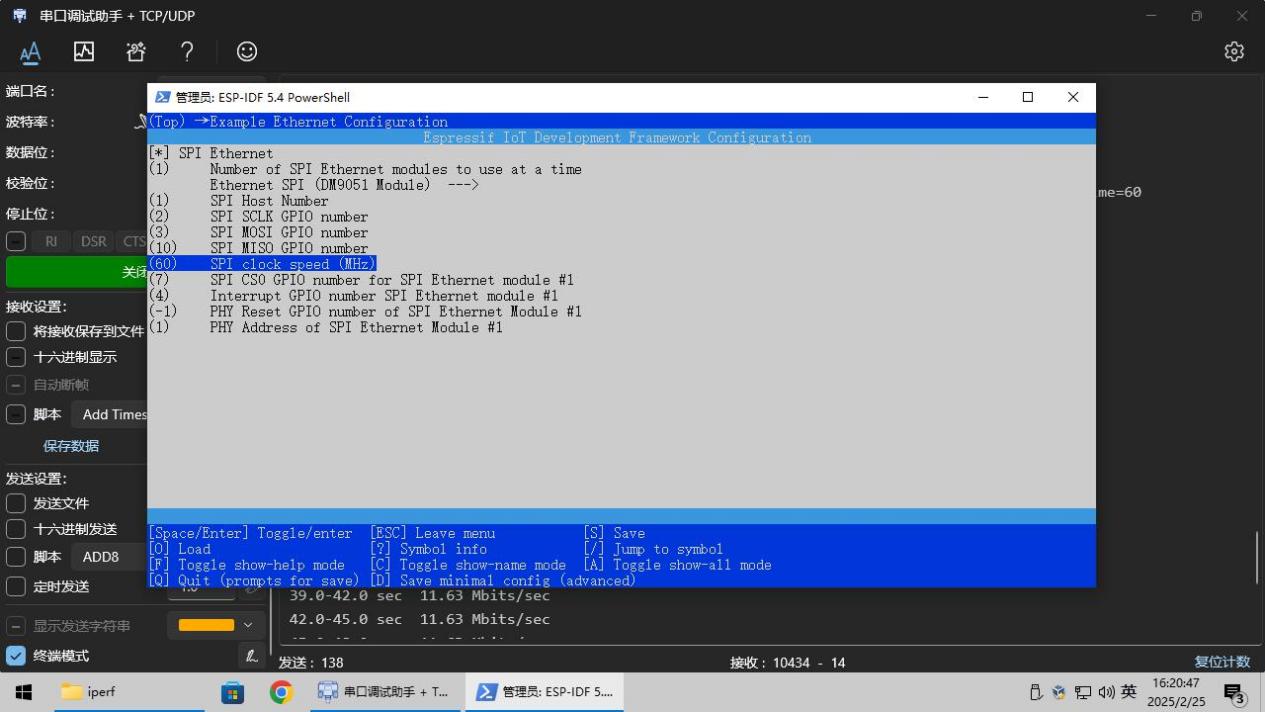

DM9051ANX網口芯片在 100兆全雙工模式，得出實測數據為 11.63Mbps，還行！我覺得應該可以更快一些，再重新運行idf.py menuconfig，修改 SPI clock speed (Mhz)到 60Mhz，這個SPI clock要依照使用的網線質量去作調整，這樣測試下來，我留意到，當SPI Clock超過 60Mhz時，就有些不穩定了。

重新調整SPI clock后，再測試一次!

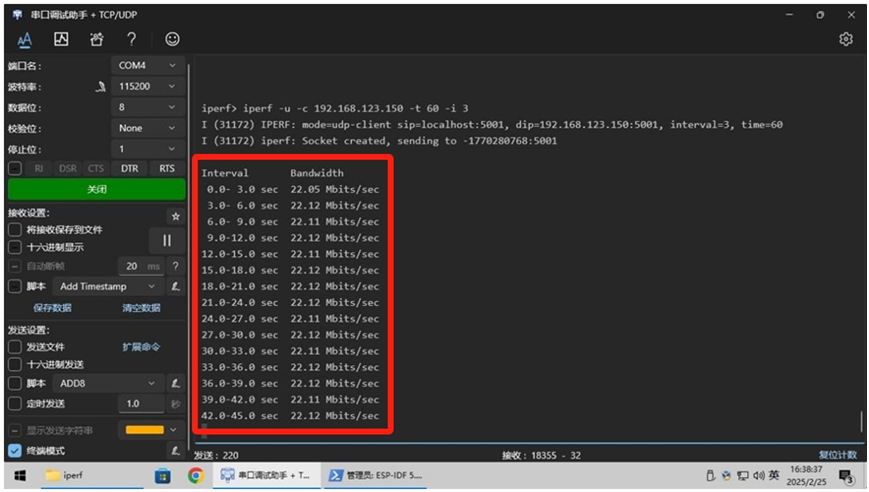

最后測出DM9051ANX網口性能為 22.12Mbps，這樣的網口數據在一般行業的項目應用是足夠了！不僅如此，以這樣的性能數據，更可以擴大ESP32 C3/C6+DM9051ANX無線網關的應用范圍！
