CDCVF25081是一款高性能、低偏斜、低抖動、鎖相環時鐘驅動器。它使用 PLL 將輸出時鐘在頻率和相位上精確對齊輸入時鐘信號。輸出分為 2 個組，總共 8 個緩沖 CLKIN 輸出。當不存在 CLKIN 信號時，該器件會自動將輸出置于低電平狀態（掉電模式）。

S1 和 S2 引腳允許在 PLL 或旁路 PLL 輸出之間進行選擇。當保持打開狀態時，輸出被禁用至邏輯低電平狀態。
*附件：cdcvf25081.pdf

該部件支持故障安全功能。該器件還集成了輸入遲滯，可防止在沒有輸入信號的情況下輸出隨機振蕩。

該器件在3.3V電源環境中工作，特性為–40°C至85°C（環境溫度）。

特性

• 基于鎖相環的零延遲緩沖器
  • 1 個時鐘輸入到 2 個 4 個輸出組
  • 無需外部 RC 網絡
• 電源電壓：3 V 至 3.6 V
• 工作頻率：8 MHz 至 200 MHz
• 低附加抖動（周期周期）：66 MHz 至 200 MHz 時為 ±100 ps
• 提供掉電模式
  • 電流消耗：< 20 μA in掉電模式
• 25 Ω片內串聯阻尼電阻器
• 工業溫度范圍：–40°C 至 85°C
• 擴頻時鐘兼容 （SSC）
• 包裝在
  • 9.9 mm × 3.91 mm、16 引腳 SOIC （D）
  • 5.0 mm × 4.4 mm、16 引腳 TSSOP （PW）

參數

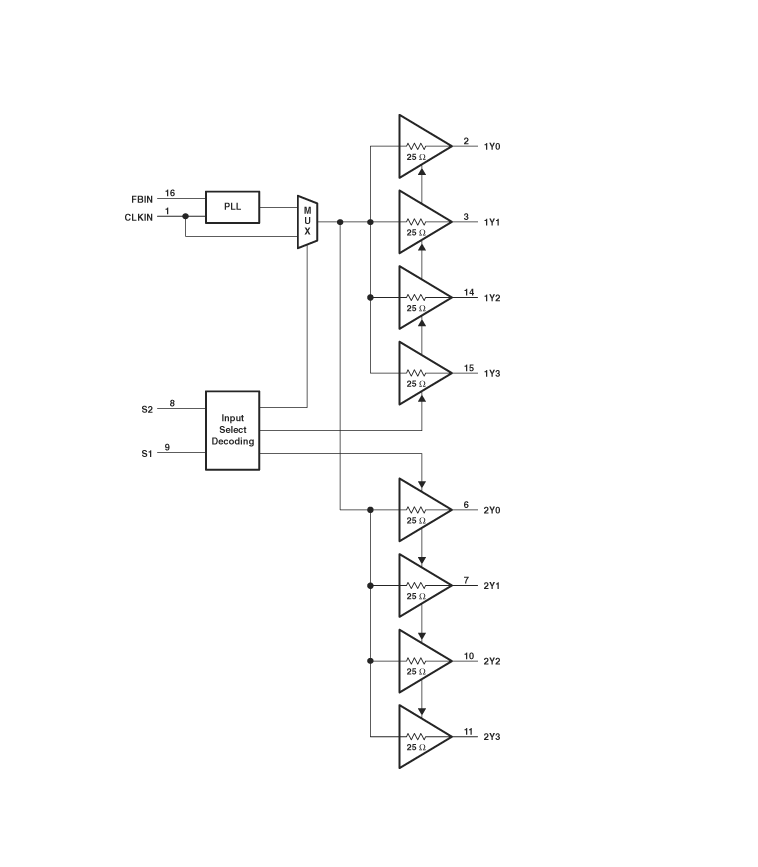

方框圖

?1. 核心特性?

• ?鎖相環(PLL)架構?：零延遲緩沖器，1個時鐘輸入驅動2組共8個輸出，無需外部RC網絡
• ?電氣參數?：
  • 工作電壓：3V至3.6V
  • 頻率范圍：8MHz至200MHz
  • 低附加抖動：±100ps（66-200MHz）
  • 支持省電模式（靜態電流<20μA）
• ?物理特性?：
  • 集成25Ω片上串聯阻尼電阻
  • 工業級溫度范圍：-40°C至85°C
  • 封裝選項：16引腳SOIC（9.9mm×3.91mm）或TSSOP（5.0mm×4.4mm）

?2. 典型應用場景?

• 國防無線電設備
• 醫療影像設備（CT/PET掃描儀、體外診斷）
• 雷達系統
• 音視頻制作切換器

?3. 功能描述?

• 通過PLL精確同步輸入/輸出時鐘的頻率和相位，反饋引腳(FBIN)需連接至任一輸出完成閉環
• 支持兩種工作模式：
  • ?PLL模式?：自動校準輸出時鐘（需10μs鎖定時間）
  • ?旁路模式?：直接傳遞輸入時鐘（S1/S2引腳控制）
• 無輸入信號時自動進入低功耗狀態

?4. 關鍵參數?

• ?時序特性?：
  • 相位偏移：±200ps（PLL模式）
  • 輸出傳播延遲：2.5-6ns（旁路模式）
  • 輸出占空比：43%-57%
• ?可靠性指標?：
  • ESD防護：2000V（HBM）/1000V（CDM）
  • 最大結溫：150°C

?5. 設計建議?

• ?電源去耦?：推薦使用10μF+1μF+0.1μF多級電容濾波，配合鐵氧體磁珠抑制高頻噪聲
• ?PCB布局?：
  • 旁路電容需盡量靠近電源引腳
  • 優先選用0402封裝電容降低寄生電感
