EtherCAT簡介

EtherCAT是一種基于以太網的實時控制協議，專為高速、高精度的實時控制設計。它支持高達1000 Mbps的數據傳輸速率，并且可以提供亞毫秒級的響應時間。EtherCAT通常用于要求高速和高可靠性的自動化系統，如機器人、自動化生產線和測試設備等。

RTU簡介

RTU(Remote Terminal Unit)是一種用于遠程數據采集和控制的設備，通常通過串行通信(如RS-485、RS-422)或以太網與主控制系統(如PLC或PC)進行通信。RTU常用于監控和控制現場設備，如傳感器、閥門和執行器。

一、項目背景

在現代工業生產中，自動化控制系統的高效穩定運行對于提高生產效率、保證產品質量至關重要。然而，隨著工業技術的發展，不同設備之間通信協議的差異成為系統集成的一大難題。在某汽車零部件制造工廠的生產線上，就面臨著這樣的問題：西門子PLC作為主站設備，采用EtherCAT協議進行高速數據傳輸和實時控制；而現場的溫控器則采用Modbus RTU協議作為從站設備。兩者的協議不兼容，導致數據無法直接交互，影響了整個生產系統的協同運行。

二、設備選型與品牌介紹

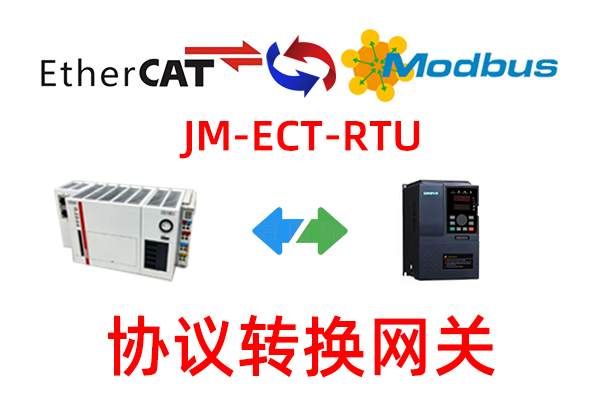

為了解決這一問題，工廠選用了捷米特品牌的EtherCAT轉Modbus RTU協議轉換網關，型號為JM-ECT-RTU。該網關具備以下特點：

·高性能：支持主站周期時間最短1ms，最大輸入輸出字節數各為500字節，能夠滿足工業生產中大量數據的快速傳輸和實時性要求。

·適應性強：工作環境溫度范圍為-45℃至85℃，濕度≤95%，能夠適應工業現場的各種惡劣環境條件。

·靈活配置：串口參數支持波特率1200bit/s至115200bit/s，以及多種數據位、校驗位和停止位設置，可與不同廠家的Modbus RTU設備進行靈活適配。

西門子PLC型號為S7-1500，具備強大的處理能力和EtherCAT通信接口，能夠?qū)崿F(xiàn)高速、高精度的控制。溫控器品牌為某知名品牌，型號為TC-3000，采用Modbus RTU協議進行數據傳輸，具有高精度的溫度控制功能。

三、系統集成與配置

（一）硬件安裝

1.PLC安裝：將西門子S7-1500 PLC安裝在控制柜內，并通過EtherCAT網線與其他EtherCAT從站設備進行連接，構建起EtherCAT總線網絡。

2.網關安裝：將捷米特JM-ECT-RTU網關通過DIN-35mm導軌安裝在控制柜內，使用網線將其與PLC的EtherCAT接口相連，完成網關在EtherCAT網絡中的接入。

3.溫控器連接：將溫控器的RS-485通信接口通過屏蔽雙絞線與網關的Modbus RTU接口相連，確保線路連接牢固可靠，同時注意做好線路的屏蔽和抗干擾措施，以保證數據傳輸?shù)姆€(wěn)定性。

（二）軟件配置

1.PLC編程：使用西門子PLC的編程軟件對PLC進行程序編寫和組態配置，定義EtherCAT網絡中的各個從站設備的地址和數據映射關系，包括捷米特EtherCAT轉Modbus RTU協議轉換網關以及直接接入EtherCAT網絡的其他設備。

2.網關配置：通過捷米特提供的配置軟件對JM-ECT-RTU網關進行參數設置，包括Modbus RTU總線的波特率、數據位、校驗位、停止位等串口參數，以及與PLC進行數據交換的內存地址映射關系等。同時，將網關的ESI文件導入到PLC的組態工具中，完成網關在EtherCAT網絡中的識別和配置。

3.溫控器設置：在溫控器中設置其Modbus RTU從站地址、波特率等通信參數，確保其與捷米特JM-ECT-RTU網關的Modbus RTU主站參數相匹配，能夠正常建立通信連接。

四、系統調試

（一）通信測試

完成硬件安裝和軟件配置后，對整個系統進行上電調試。首先檢查各個設備的電源指示燈和通信指示燈是否正常點亮，確認設備的供電和通信連接無誤。然后在PLC中運行調試程序，通過EtherCAT網絡向捷米特JM-ECT-RTU網關發送數據讀取和寫入指令，觀察網關是否能夠正確地將數據轉發至Modbus RTU總線上的溫控器，并將溫控器的響應數據準確地返回給PLC。

（二）功能驗證

使用上位機監控軟件與PLC進行連接，實時監測生產現場的各種設備運行數據和生產過程參數，如溫控器的溫度設定值、實際溫度值等信息。根據實際監測數據，對PLC的控制程序和溫控器的參數進行優化調整，確保生產線的運行穩定性和生產質量符合工藝要求。

五、應用效果與收益

（一）高效的數據采集與傳輸

捷米特EtherCAT轉Modbus RTU協議轉換網關能夠?qū)崟r(shí)、準確地采集溫控器的Modbus RTU數據，并快速轉換為EtherCAT協議傳輸給西門子PLC。數據傳輸?shù)膶?shí)時性和可靠性得到了有效保障，確保了生產過程控制的及時性和準確性。

（二）系統集成與擴展性

該網關的應用實現了不同協議設備的無縫連接和協同工作，增強了整個汽車零部件制造自動化系統的集成度和靈活性。未來，如需進一步擴展系統功能或增加新的設備，只需對網關進行相應的配置修改和擴展，即可方便地實現系統升級。

（三）提升生產效率與質量

基于穩定可靠的通信和精確的數據采集，西門子PLC可以對溫控器進行實時監控和精準控制。優化生產工藝，提高產品的質量和產量，降低了生產成本，增強了企業在市場中的競爭力。

六、總結與展望

在汽車零部件制造工廠的生產線上，捷米特EtherCAT轉Modbus RTU協議轉換網關成功地解決了西門子PLC與溫控器之間的通信問題。它不僅實現了不同協議設備的高效集成和協同工作，還為企業的生產自動化和智能化升級提供了有力支持。隨著工業4.0和智能制造的不斷發展，協議轉換網關在工業領域的應用將越來越廣泛。

更多內容咨詢及配置過程可聯系羽工。
