工業自動化通信難題破解：Modbus RTU轉Profinet網關在渦街流量計與西門子S7-1200 PLC系統集成中的應用

在工業自動化領域，實現不同協議設備間的無縫通信一直是技術難點。本文將深入探討如何通過Modbus RTU轉Profinet網關，將渦街液體流量計接入西門子S7-1200 PLC系統，構建高效穩定的數據采集與控制網絡。

工業現場常出現“語言不通”的困境：渦街流量計普遍采用Modbus RTU協議（一種基于串口的通信標準），而西門子PLC系統通常運行Profinet（工業以太網協議）。這就像一位只會中文的工程師與一位只懂德語的設備對話，必須依賴“翻譯官”——協議轉換網關。例如興達易控的XD-MDPN100網關或微硬創新的同類產品，能實時將Modbus信號“翻譯”為Profinet數據幀，實現跨協議通信。

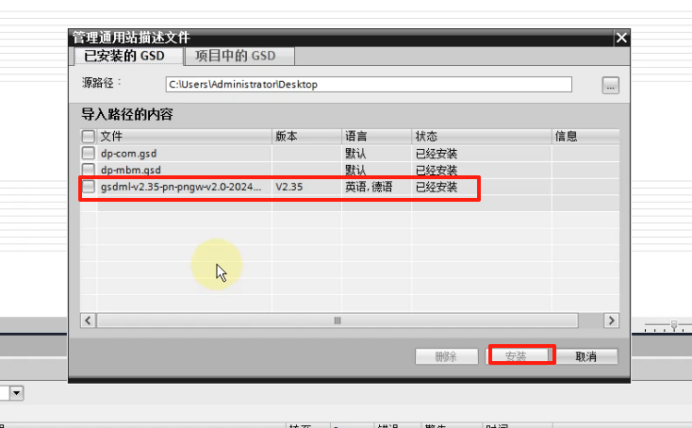

在西門子博圖（TIA Portal）軟件中，安裝Modbus RTU轉Profinet網關提供的GSD文件。這相當于在PLC的“通訊錄”中添加Modbus RTU轉Profinet網關的聯系方式，使其能識別并管理該設備。

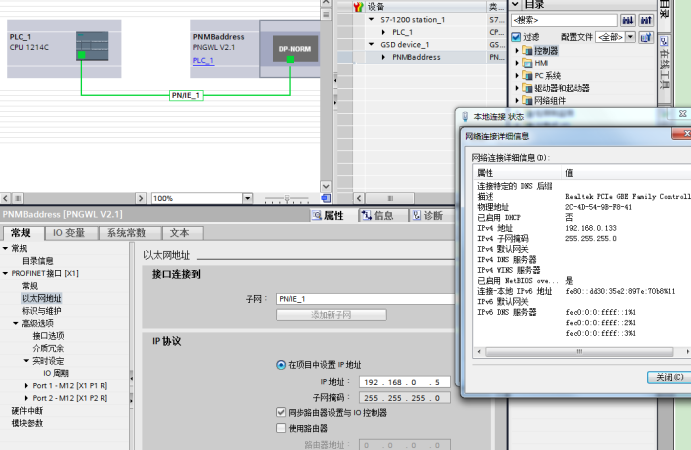

在博圖中添加Modbus RTU轉Profinet網關設備，分配Profinet網絡中的IP地址。

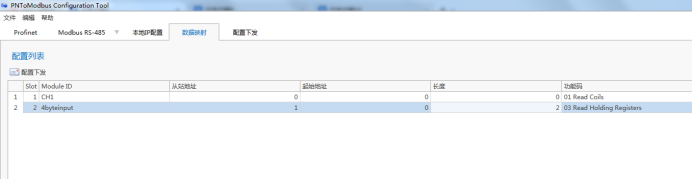

建立Modbus寄存器與PLC數據塊的映射關系。

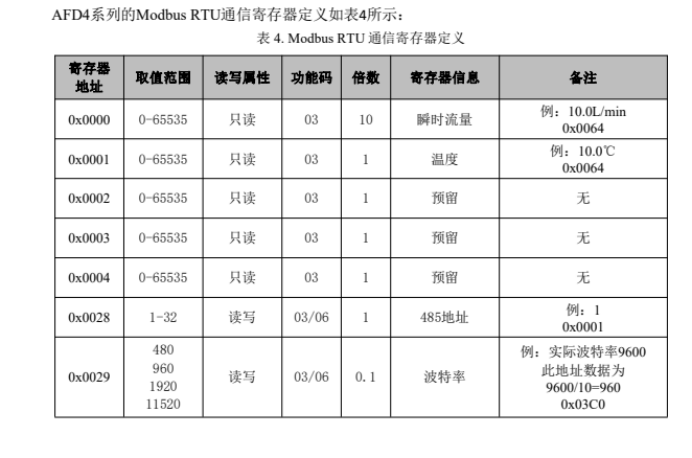

例如，流量計的瞬時流量值可能存儲在Modbus的40000寄存器，需將其映射到PLC的DB1.DBW0地址，就像為快遞包裹貼上正確的收貨標簽。

通過上述步驟，Modbus RTU轉Profinet網關成功架起了渦街流量計與西門子PLC的“數字橋梁”。這種方案不僅適用于流量計，還可擴展至電表、溫控器等Modbus設備，為工業4.0的柔性生產奠定基礎。技術的本質，正是將復雜的協議與信號，轉化為人類可理解、系統可執行的簡單指令。
