1、適用范圍

這款智能塑殼斷路器的額定絕緣電壓為1000V，適用于交流50Hz，額定電壓400V，額定電流至630A的三相四線中性點直接接地(TT)配電網絡。用于提供間接接觸保護;防止因設備絕緣損壞，產生接地故障電流而引起火災危險;并可用來分配電能和保護線路的過載和短路;對線路的過壓欠壓、缺相具有保護功能。產品符合以下標準:GB/T14048.2《低壓開關設備和控制設備》GB/T22710《低壓斷路器用電子式控制器》。

2、主要功能和特點

●采用高性能32位ARM微處理器，實時進行信號處理和智能控制。

●液晶中/英文顯示，人機界面友好，操作簡便。

●長延時、短延時和瞬時三段保護，采用電子式脫扣，與電源電壓無關。

●具有高分?jǐn)嗄芰?，保證線路短路保護的可靠性。

●過壓保護，欠壓保護，缺相保護，缺零保護。

●三相電源電壓、負荷電流實時顯示。

●保護功能及參數可在線設置修改。

●跳閘類型(閉鎖、短路、過載、欠壓、過壓、失壓、缺相、斷零等)識別、

顯示，并可存儲、查詢、刪除。

●支持遙信、遙測、遙控、遙調四遙功能。

●HPLC可拔插模塊及微功率藍牙無線通訊。

●0.05In-1.2In計量可達0.5s級。

●有功功率、無功功率、視在功率、功率因數等參數實時測量。

●三相有功電量累計。

●時控、費控等模式可選，應用更佳靈活。

●支持DL/T645協議及Modbus協議，并自動識別。

●進出線端接線排溫度實時監控(選配)。

●支持在線遠程升級，便于維護升級精度等級。

●電流、電壓精度zui高可達0.5s級；有功、無功精度zui高可達1級。

3、使用環境

●安裝場所應無導電粉塵，無腐蝕性氣體，無易燃易爆氣體，無雨雪侵襲；

●海拔高度2000m;

●環境溫度-5℃~+40℃,日平均zui高溫度≤+35℃;

●相對濕度≤50%(環境溫度為+40時);

●安裝場所的外磁場在任何方向的磁場強度都不超過地磁場的5倍；

●安裝位置應通風散熱條件良好；

●在需要使用HPLC(寬帶載波)通訊時，務必保證所有通訊設備在一個變壓器下工作。

4、主要技術參數

4.1護特性說明

4.1.1過載長延時保護

過載保護是控制根據額定電流和實際電流進行模擬導體發熱的一種保護電流越大動作時間越短，可有效防止產品過載而引起。此保護后，產品將閉鎖，不會自動合閘，需人工干預進行合閘。

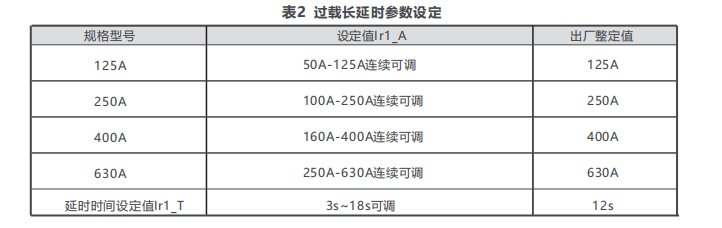

4.1.2過載保護動作參數設定

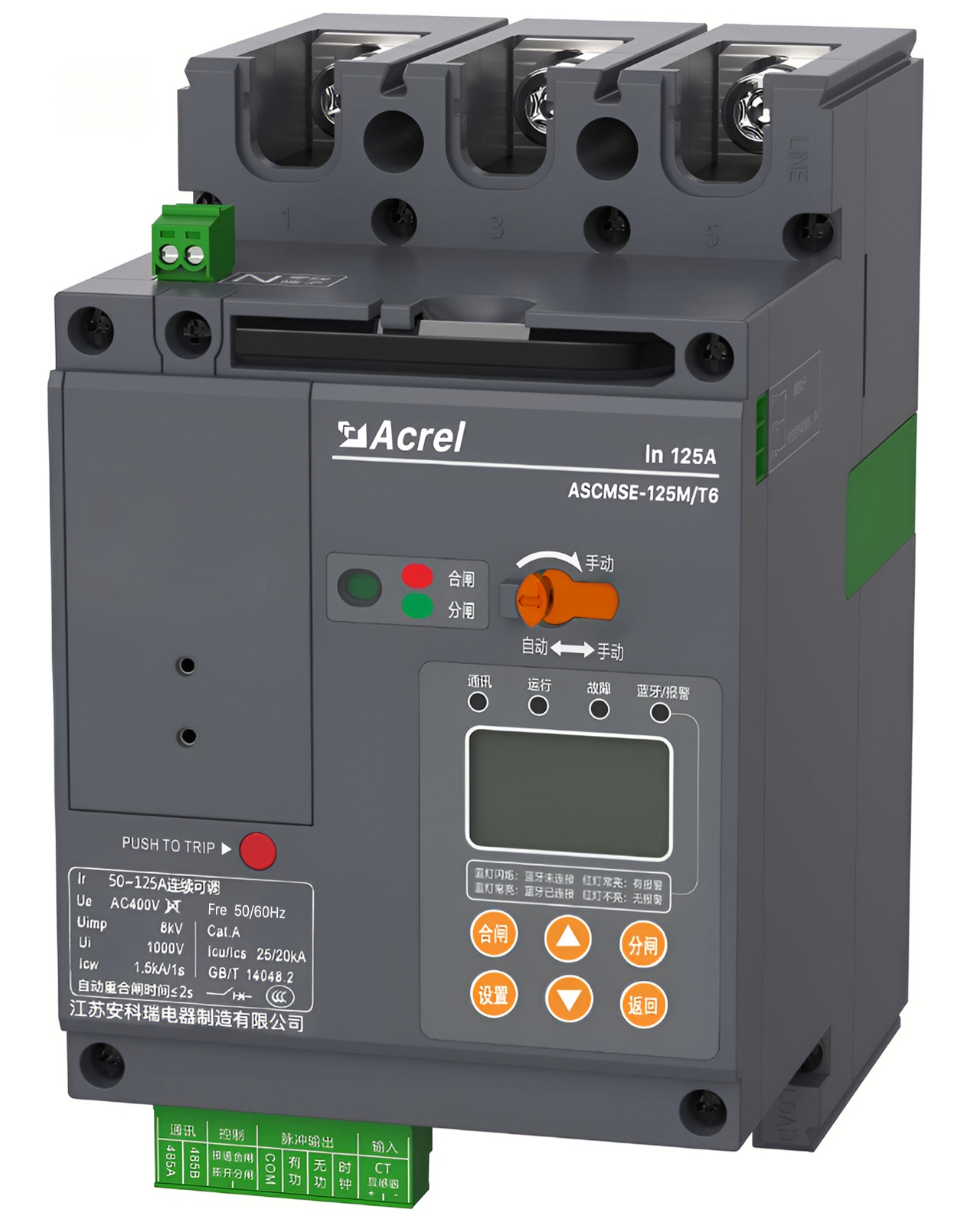

5、產品圖片
