1. 引言：陽臺光儲電源系統的技術革新與SiC器件的崛起

1.1 陽臺光儲電源系統在分布式能源中的戰略定位

隨著全球?qū)稍偕茉春吞贾泻湍繕?biāo)的日益關注，分布式能源系統正迎來快速發展。陽臺光儲（PV-Storage for Balconies）作為一種創新的微型分布式能源解決方案，因其安裝簡便、靈活部署的特點，在城市居民家庭中迅速普及。這類系統通常由光伏組件、電池儲能單元和核心的微逆變器或儲能一體機組成，旨在實現自發自用、余電上網或備用電源等功能。

在陽臺光儲這類對體積、效率和可靠性有著極致要求的應用場景中，電源系統的核心——功率變換器，面臨著嚴峻的技術挑戰。傳統基于硅（Si）基超結（Super-Junction, SJ）MOSFET的功率器件，在滿足基礎功能的同時，其性能瓶頸也日益凸顯。超結MOSFET通過優化導通電阻與擊穿電壓的折衷關系，在過去數十年間成為高壓功率變換的主流，但在高頻化、高效率追求下，其開關損耗、體二極管反向恢復等固有問題限制了系統性能的進一步提升。

1.2 碳化硅（SiC）器件的技術導入背景與核心價值

碳化硅（SiC）作為一種寬禁帶（WBG）半導體材料，其物理特性相較于硅有著本質的優越性，包括更大的禁帶寬度、更高的熱導率、更高的臨界電場強度和飽和電子遷移速率。這些優異的物理特性直接轉化為器件級的性能飛躍，使得SiC MOSFET能夠?qū)崿F(xiàn)更低的導通電阻、更高的開關速度和更高的工作溫度。

因此，SiC器件的出現為陽臺光儲電源系統提供了理想的解決方案。它不僅僅是超結MOSFET的簡單替代，更代表了一種技術路線的革新。SiC器件憑借其出色的性能，能夠解決傳統硅基器件在高頻、高功率密度應用中的核心瓶頸，從而在系統層面實現效率、功率密度和可靠性的全面提升 。傾佳電子將圍繞基本半導體（BASiC）的SiC MOSFET產品，詳細分析其技術優勢，并探討其如何賦能陽臺光儲電源系統實現性能的突破性提升。

2. 陽臺光儲電源系統架構：從宏觀到微觀的拓?fù)湓O(shè)計

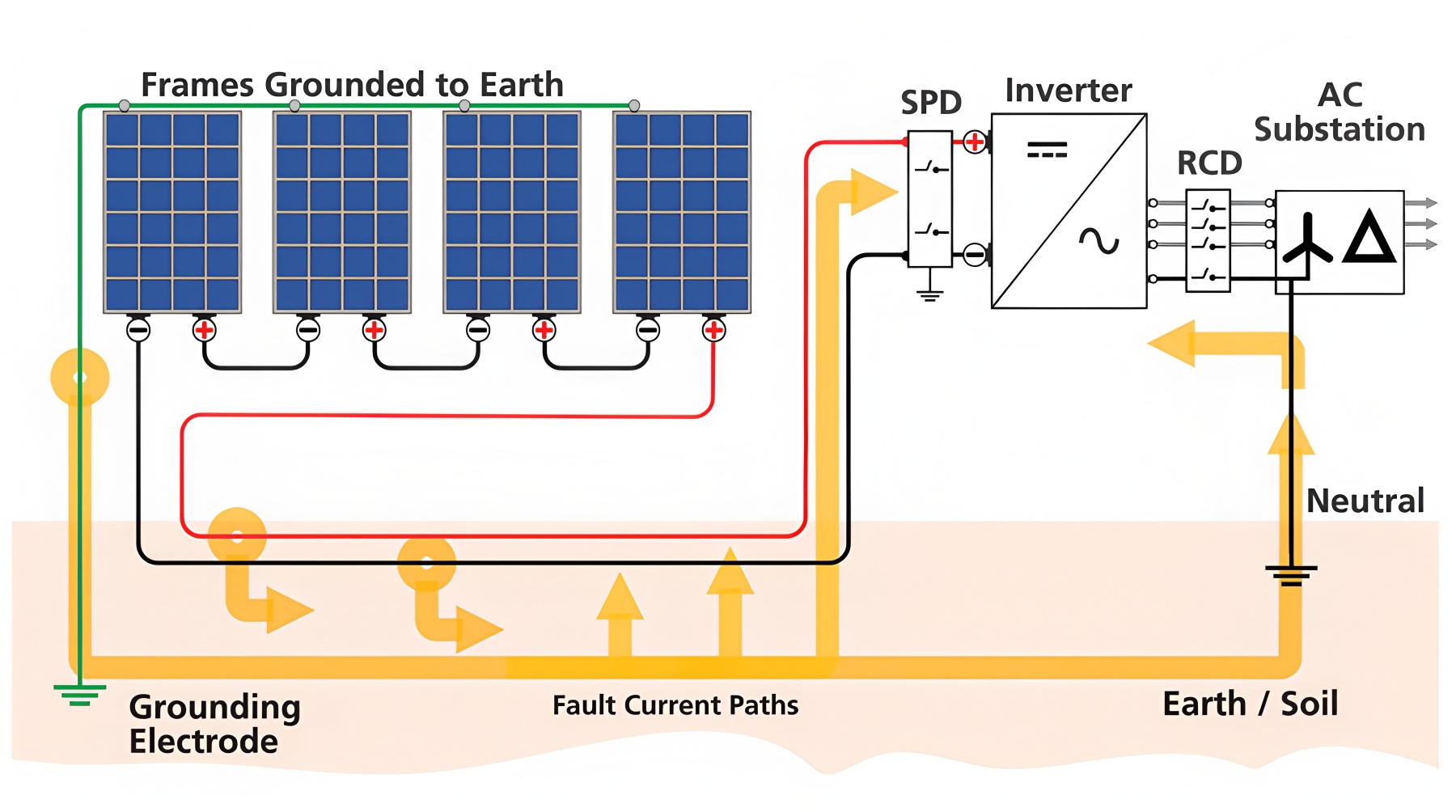

2.1 陽臺光儲系統的功能模塊與能量流

一個典型的陽臺光儲電源系統主要包含以下幾個功能模塊：

光伏陣列：負責將太陽能轉換為直流電能。

電池儲能系統：存儲多余的電能，以供夜間或陰雨天使用。

MPPT（最大功率點跟蹤）單元：通常集成在逆變器中，通過調節光伏陣列的工作電壓和電流，確保其始終工作在最大功率點。

逆變器/儲能一體機：系統的核心，負責實現DC/AC轉換，將光伏組件和電池的直流電能轉換為符合電網要求的交流電。

并網點：系統與公共電網的連接點。

能量流通常遵循以下路徑：光伏陣列產生的電能首先供給家庭負載，多余的電能則存儲在電池中。當光伏發電不足時，電池放電或從電網取電補充。在這一過程中，效率、穩定性和體積是衡量系統性能的關鍵指標。

2.2 核心功率變換器拓?fù)洌簾o(wú)橋PFC與圖騰柱PFC

為了實現陽臺光儲系統對高效率和高功率密度的追求，功率變換器通常采用先進的拓?fù)浣Y(jié)構，如無橋PFC和圖騰柱PFC，以替代傳統的有橋整流方案。

無橋PFC拓?fù)洌˙ridgeless PFC） 無橋PFC拓?fù)渫ㄟ^(guò)移除傳統的二極管整流橋，消除了整流橋帶來的導通損耗，從而顯著提高了AC/DC轉換的效率。這一拓?fù)溆绕溥m用于追求極致效率的應用 。無橋PFC拓?fù)渫ǔ０瑑蓚€(gè)電感，然而，電感參數的差異可能導致交流側電流的正負半周不對稱 。為了解決這個問題，高效率的雙Boost無橋PFC拓?fù)鋺?yīng)運而生，它通過精巧的電路設計，實現了更佳的性能。這類拓?fù)湓诠夥⒕W(wǎng)逆變器中得到了廣泛應用 。

圖騰柱PFC拓?fù)洌═otem-Pole PFC） 圖騰柱PFC是另一種用于高功率因數校正的高效拓?fù)?，尤其適合與SiC器件配合。其拓?fù)浣Y(jié)構可以簡化開關網絡，減少導通路徑，從而在高頻工作時實現更高的效率和性能 。在光伏逆變器和儲能系統中，圖騰柱PFC常用于AC/DC前端，它能夠?qū)崿F(xiàn)雙向功率流，既可用于AC/DC整流，也可用于DC/AC逆變 。SiC MOSFET的“零”反向恢復特性使其成為圖騰柱PFC高頻橋臂開關的理想選擇，因?yàn)樵谟查_(kāi)關換流過程中，幾乎沒有反向恢復損耗，這對于高頻操作至關重要 。

2.3 深度洞察：拓?fù)溥x擇與SiC器件優勢的協同作用

陽臺光儲電源系統對高功率密度和高效率的追求，形成了一個“技術協同效應”的鏈條。SiC器件的導入是這一鏈條中的關鍵驅動力。其高頻開關能力允許變換器工作在更高的頻率，進而直接影響系統中的無源元件。

在高頻操作下，電感和電容等無源元件所需的感量和容量會顯著減小，這意味著它們的物理尺寸和重量也可以大幅降低 。例如，在LLC諧振變換器中，將開關頻率提高到500kHz，可以使變壓器體積和重量減少50% 。這種小型化使得整個電源模塊的功率密度得到極大提升，完美契合了陽臺光儲設備對輕量化和緊湊性的需求。

此外，雖然SiC器件的高速開關會產生較高的 dV/dt 和 dI/dt，可能帶來電磁干擾（EMI）和電壓過沖等挑戰 ，但這一特性本身也意味著更低的開關損耗。因此，關鍵在于如何通過優化的驅動電路和PCB設計來有效管理和利用高 dV/dt。例如，采用帶有Kelvin源極的四引腳封裝SiC MOSFET可以有效降低柵極驅動回路的雜散電感，從而在保持高速開關優勢的同時，抑制開關尖峰。

3. SiC MOSFET器件核心技術優勢的實證分析

為了量化SiC器件相較于傳統硅基器件的優勢，本節將以基本半導體B3M040065Z型號的650V/40mΩ SiC MOSFET為核心，結合其在常溫（25°C）和高溫（125°C）下的靜態參數、動態開關損耗及體二極管反向恢復特性，與競品進行對比分析。

3.1 關鍵靜態參數：B3M040065Z與其他競品的全面比較

B3M040065Z是一款650V/40mΩ的SiC MOSFET，采用TO-247-4封裝，并具有Kelvin源極引腳，旨在降低驅動回路的共源電感。其數據手冊中明確列出了與同類競品（如Infineon、CREE、ST）在關鍵靜態參數上的對比 。

下表匯總了B3M040065Z與其主要競品的關鍵靜態參數，這些數據是評估器件導通損耗、熱性能和驅動兼容性的重要依據。

表1：650V/40mΩ SiC MOSFET關鍵靜態參數對比

分析這些數據，可以得出以下關鍵結論：

導通電阻和電流能力：B3M040065Z在 25°C 時具有40mΩ的典型導通電阻，并且在100°C下仍能維持47A的連續電流，表現出良好的電流承載能力。

熱性能：B3M040065Z的結到殼熱阻僅為0.6^{circ}C/W$，遠低于大部分競品，這意味著在相同的散熱條件下，器件的溫升更低，從而允許更高的功率輸出或提供更高的系統可靠性。

米勒效應抑制能力：B3M040065Z的C_{iss}/C_{rss}比值高達220，這在很大程度上降低了器件在開關串?dāng)_行為下的誤導通風險 。這是 SiC 器件一項關鍵的抗干擾性能指標。

3.2 動態開關性能：基于雙脈沖測試（DPT）的損耗與速度分析

雙脈沖測試（DPT）是評估開關器件動態性能的行業標準方法。通過在特定母線電壓、導通電流和柵極驅動條件下進行測試，可以直接測量器件的開關損耗（E_{on}和E_{off}）。

下表列出了B3M040065Z在典型雙脈沖測試條件下的開關損耗數據，并與競品進行了對比。測試條件為：母線電壓400V，導通電流20A，柵極驅動電壓$-4V/+18V$，柵極電阻Rgon?=15Ω、Rgoff?=10Ω，雜散電感53nH。

表2：650V/40mΩ SiC MOSFET雙脈沖測試結果對比

這些數據清晰地展示了B3M040065Z的開關性能優勢。尤其是在關斷損耗方面，其在25°C和125°C下都顯著低于競品 。關斷損耗是高頻應用中的主要損耗來源之一，其表現直接決定了變換器在高頻下的效率。B3M040065Z在高溫下僅34μJ的關斷損耗，表明其在高頻、高溫工況下仍能保持極高的效率，這是實現小型化和無散熱片設計的關鍵基礎 。

3.3 體二極管特性：SiC器件“零”反向恢復的革命性意義

在橋式拓?fù)渲?，體二極管作為續流二極管發揮關鍵作用。傳統硅基超結MOSFET的體二極管存在嚴重的反向恢復問題，即在由導通向關斷轉換時，會產生較大的反向恢復電流峰值 (Irr,peak?) 和反向恢復電荷 (Qrr?)，這會造成額外的開關損耗，并產生電磁干擾（EMI）。

SiC MOSFET的體二極管則具有革命性的“零”反向恢復特性。其$I_{rr,peak}和Q_{rr}$極低，在高頻硬開關應用中，換流損耗幾乎可以忽略不計。這是SiC器件相較于硅基器件最核心的優勢之一，也是其在高頻圖騰柱PFC等拓?fù)渲袘?yīng)用的核心論據。

下表列出了B3M040065Z在雙脈沖測試中的體二極管反向恢復特性，并與競品進行了對比。

表3：650V/40mΩ SiC MOSFET體二極管反向恢復特性對比

數據顯示，B3M040065Z在25°C和125°C下的$Q_{rr}和I_{rr,peak}$均處于極低水平，與其他優秀SiC競品相當，遠優于任何硅基MOSFET 。極小的反向恢復電荷量意味著在換流過程中，幾乎沒有額外的能量損耗，這在高頻硬開關應用中是實現高效率的根本保障。

4. SiC器件在無橋PFC拓?fù)渲械膶?shí)證分析：基于PLECS仿真

4.1 無橋PFC拓?fù)涞腜LECS仿真模型與參數設置

為了驗證SiC器件在實際應用拓?fù)渲械男阅鼙憩F(xiàn)，基本半導體采用PLECS軟件對無橋PFC拓?fù)溥M(jìn)行了仿真 。該仿真旨在評估B3M040065Z SiC MOSFET在接近實際工況下的損耗和結溫，以驗證其高效率和熱可靠性。

仿真模型中，關鍵參數設置如下：

拓?fù)?/strong>：無橋PFC 。

直流母線電壓：400V 。

交流線電壓：180V/220V/264V 。

總功率：3.3kW / 3.6kW 。

載波頻率：65kHz 。

死區時間：300ns 。

熱管理設置：TO-247封裝器件通過導熱硅脂和氧化鋁陶瓷片連接至90℃的散熱器 。

4.2 不同工況下SiC器件的損耗與結溫表現

仿真結果量化了B3M040065Z在不同輸入電壓和功率下的損耗分布和熱性能。下表列出了在散熱器溫度為90℃下的仿真數據。

表4：無橋PFC拓?fù)渲蠦3M040065Z的損耗與結溫仿真結果

交流線電壓 (Vac?)	總功率 (Ptotal?)	MOSFET電流有效值 (Irms?)	導通損耗 (Pcond?)	開關損耗 (Psw?)	總損耗 (Ptotal_loss?)	最高結溫 (Tj,max?)
180V	3.3kW	12.96A	7.57W	4.09W	11.67W	109.93℃
220V	3.3kW	10.61A	4.95W	3.45W	8.41W	103.63℃
264V	3.3kW	8.84A	3.38W	3.00W	6.39W	100.25℃
180V	3.6kW	14.14A	9.07W	4.43W	13.50W	112.98℃
220V	3.6kW	11.57A	5.92W	3.71W	9.63W	105.49℃
264V	3.6kW	9.64A	4.03W	3.20W	7.24W	101.85℃
注：此為PLECS理論仿真結果，僅供參考，實際以臺架測試為準 。

4.3 洞察：SiC器件對系統設計與性能的綜合量化優勢

PLECS仿真結果有力地證明了SiC MOSFET在無橋PFC拓?fù)渲械膬?yōu)越性能。數據顯示，即使在3.6kW的高功率輸出和180V的低輸入電壓下，MOSFET的總損耗也僅為13.5W，對應的最高結溫僅為112.98℃，遠低于175℃的最高額定結溫 。這一結果帶來了多重系統級優勢：

顯著降低散熱需求：低損耗意味著更少的發熱。在散熱器溫度高達90℃的嚴苛條件下，器件結溫仍能保持在安全范圍。這使得在實際設計中，可以顯著減小甚至取消散熱片，從而大幅縮小電源模塊的體積和重量 。

提升系統可靠性：更低的運行溫度可有效延長所有元器件的壽命，特別是對溫度敏感的電解電容等，從而提高系統的長期可靠性和穩定性。

高功率密度設計：結合高頻化帶來的無源元件小型化，和低損耗帶來的散熱器小型化，SiC器件從兩個維度共同推動了電源模塊向高功率密度方向發展。

此外，基本半導體提供B3M040065系列SiC MOSFET的多種封裝，包括TO-247-4、TOLL和TOLT等 。TO-247-4是經典的通孔封裝，散熱性能優秀；而TOLL和TOLT則是表面貼裝封裝，具有低雜散電感和頂部散熱的優勢 。這種多樣化的封裝選擇，為設計人員提供了極大的靈活性，可以根據具體的空間、散熱和自動化生產要求，選擇最優的器件，從而實現系統性能的最大化。

5. SiC器件的驅動與保護：確保高頻可靠運行

SiC MOSFET的高速開關特性雖帶來諸多優勢，但同時也對柵極驅動和保護電路提出了更高的要求。設計合理的驅動方案是充分發揮SiC器件性能并確保系統可靠性的關鍵。

5.1 SiC器件對門極驅動的特殊要求

與傳統的硅基MOSFET相比，SiC MOSFET的門檻電壓（VGS(th)?）較低且具有負溫漂特性，即隨著溫度升高，$V_{GS(th)}$會略微下降 。這使得器件在高溫下更容易受到雜散電感引起的噪聲干擾而發生誤開通，導致橋臂直通，造成災難性故障。此外，SiC MOSFET的快速開關需要柵極驅動器提供高強度的瞬時拉/灌電流能力，以快速對柵極電容（ QG?）進行充放電，從而實現納秒級的開關速度。

5.2 米勒效應（Miller Effect）：成因、危害與抑制方案

米勒效應是橋式電路中常見的串?dāng)_現象，其物理成因如下：當橋臂上管開通時，其漏源電壓 (VDS?) 快速下降，導致橋臂中點電壓迅速抬升。這一高 dV/dt 會通過下管的柵漏寄生電容 (Cgd?) 產生一個瞬態米勒電流 (Igd?)。該電流在下管關斷回路的柵極電阻 (Rgoff?) 和寄生電感上產生電壓，使得下管的柵源電壓 (VGS?) 被抬高。如果 VGS? 超過了器件的門檻電壓 (VGS(th)?)，就會導致下管誤開通，造成上下管直通，損壞器件 。

為了有效抑制米勒效應，業界發展了多種方案：

負偏置關斷：通過在關斷時施加負柵極電壓，使柵極電壓有更大的裕量來抵抗米勒效應導致的電壓抬升 。

米勒鉗位功能：這是最有效的解決方案之一。它通過在柵極和負電源之間提供一個低阻抗的鉗位路徑，可以快速吸收米勒電流，將柵極電壓鉗位在安全水平，從而防止誤開通 。

5.3 專用門極驅動芯片BTD5350x：米勒鉗位功能及實測效果

為了滿足SiC MOSFET苛刻的驅動需求，基本半導體推出了BTD5350x系列單通道隔離型門極驅動器 。該系列芯片具有10A的峰值輸出電流和低至60ns的傳輸延時，專為驅動SiC MOSFET等功率器件而設計 。

其中，BTD5350M版本特別集成了米勒鉗位（Miller Clamp）功能 。其工作原理是在器件關斷期間，當柵極電壓被米勒電流抬高但仍低于某一閾值（例如2V）時，芯片內部的鉗位開關會被激活，提供一個低阻抗路徑將柵極電壓拉至負電源軌，從而有效抑制米勒電壓尖峰，防止器件誤導通 。實驗結果表明，在沒有米勒鉗位功能的情況下，下管的門極電壓可能會被抬高至7.3V，導致誤開通，而有米勒鉗位功能時，這一電壓可被有效抑制在2V以下，顯著提升了系統的抗直通能力 。

5.4 驅動電源BTP1521x：實現系統整體小型化

除了主功率電路，驅動電路的供電電源也對系統的整體性能和體積有重要影響。傳統的輔助電源設計通常體積較大，在高功率密度系統中成為瓶頸。

基本半導體的BTP1521x是一款正激DCDC開關電源芯片，其最高工作頻率可達1.3MHz 。這一高頻特性使得與之配套的驅動變壓器（如TR-P15DS23-EE13）尺寸可以大幅減小 。通過搭配BTD5350x驅動芯片和高頻變壓器，BTP1521x能夠?yàn)镾iC MOSFET的隔離驅動提供高效、緊湊的供電方案，從而實現驅動電路的整體小型化，與SiC MOSFET在高功率密度上的優勢相得益彰 。此外，BTP1521x還集成了軟啟動、欠壓保護和過溫保護等功能，進一步增強了驅動系統的穩定性和可靠性 。

6. 結論與設計建議

6.1 SiC器件在陽臺光儲系統中的綜合技術優勢總結

傾佳電子通過對基本半導體650V/40mΩ SiC MOSFET（B3M040065Z）及其配套方案的分析，系統性地闡明了SiC器件在陽臺光儲電源系統中的綜合技術優勢。這些優勢不僅僅局限于單個器件的性能提升，更通過與先進拓?fù)?、專用?qū)動和高頻輔助電源的協同，在系統層面實現了革命性的進步。

綜合來看，SiC器件替代傳統超結MOSFET帶來的核心價值包括：

高效率：極低的開關損耗和近乎為零的反向恢復損耗，使系統在整個工作頻率和溫度范圍內均保持高效率。

高功率密度：SiC器件的高頻開關能力使得無源元件（電感、電容）得以小型化，低損耗特性則減少了對散熱器的依賴，結合TOLL/TOLT等頂部散熱封裝，極大地提高了系統的功率密度。

高可靠性：優越的熱特性、對米勒效應的天然抑制能力，以及與帶米勒鉗位功能的專用門極驅動芯片的配合，共同保障了系統在高頻、高溫下的穩定可靠運行。

6.2 針對SiC器件選型、拓?fù)湓O(shè)計與驅動電路的實踐性建議

對于陽臺光儲電源系統的設計工程師，我們提出以下實踐性建議：

器件選型：優先考慮采用如B3M040065Z系列等650V SiC MOSFET。這些器件的低導通電阻、低熱阻和高C_{iss}/C_{rss}比值，為設計高效率、高可靠性的電源模塊提供了堅實的基礎。在對體積有嚴格要求的應用中，可以考慮TOLT或TOLL等表面貼裝封裝。

拓?fù)湓O(shè)計：采用無橋PFC或圖騰柱PFC等先進拓?fù)?，以充分利用SiC器件的高頻低損耗優勢。這不僅能提升效率，還能通過高頻化實現無源器件的小型化。

驅動電路：務必使用帶有米勒鉗位功能的專用SiC門極驅動芯片，如BTD5350x系列，以有效抑制米勒效應，防止誤開通。同時，可搭配高頻輔助電源芯片，如BTP1521x，以實現驅動電源的微型化，進一步提升系統整體的功率密度。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

6.3 未來SiC技術在光儲領域的發展趨勢展望

SiC技術在光儲領域的應用仍處于快速發展階段。隨著SiC晶圓尺寸的增大和制造工藝的成熟，SiC器件的成本將持續下降，其性能也將不斷突破。未來，我們預計將看到更多針對特定光儲應用優化的SiC集成模塊出現，將功率器件、驅動和保護電路高度集成，進一步簡化系統設計并提升可靠性。同時，更高功率密度的封裝技術和更智能化的驅動控制方案也將不斷涌現，共同推動陽臺光儲乃至整個新能源產業邁向更高效率、更小體積和更長壽命的新時代 。
