革新電源設計：B3M040065R SiC MOSFET全面取代超結MOSFET，賦能高效高密度電源系統

——傾佳電子助力OBC、AI算力電源、服務器及通信電源升級

引言：功率器件的代際革命

在OBC（車載充電機）、AI算力電源、服務器電源及通信電源領域，高功率密度、超高效率和高溫穩定性已成為核心訴求。傳統超結MOSFET雖曾推動技術進步，但面對新一代電源的MHz級開關頻率、多相并聯及高溫運行需求，其開關損耗大、體二極管反向恢復差等瓶頸日益凸顯。

傾佳電子 力推 BASiC B3M040065R SiC MOSFET，以碳化硅材料顛覆性性能，為高端電源設計提供終極解決方案！

B3M040065R核心優勢解析

1. 極低損耗，解鎖MHz級開關頻率

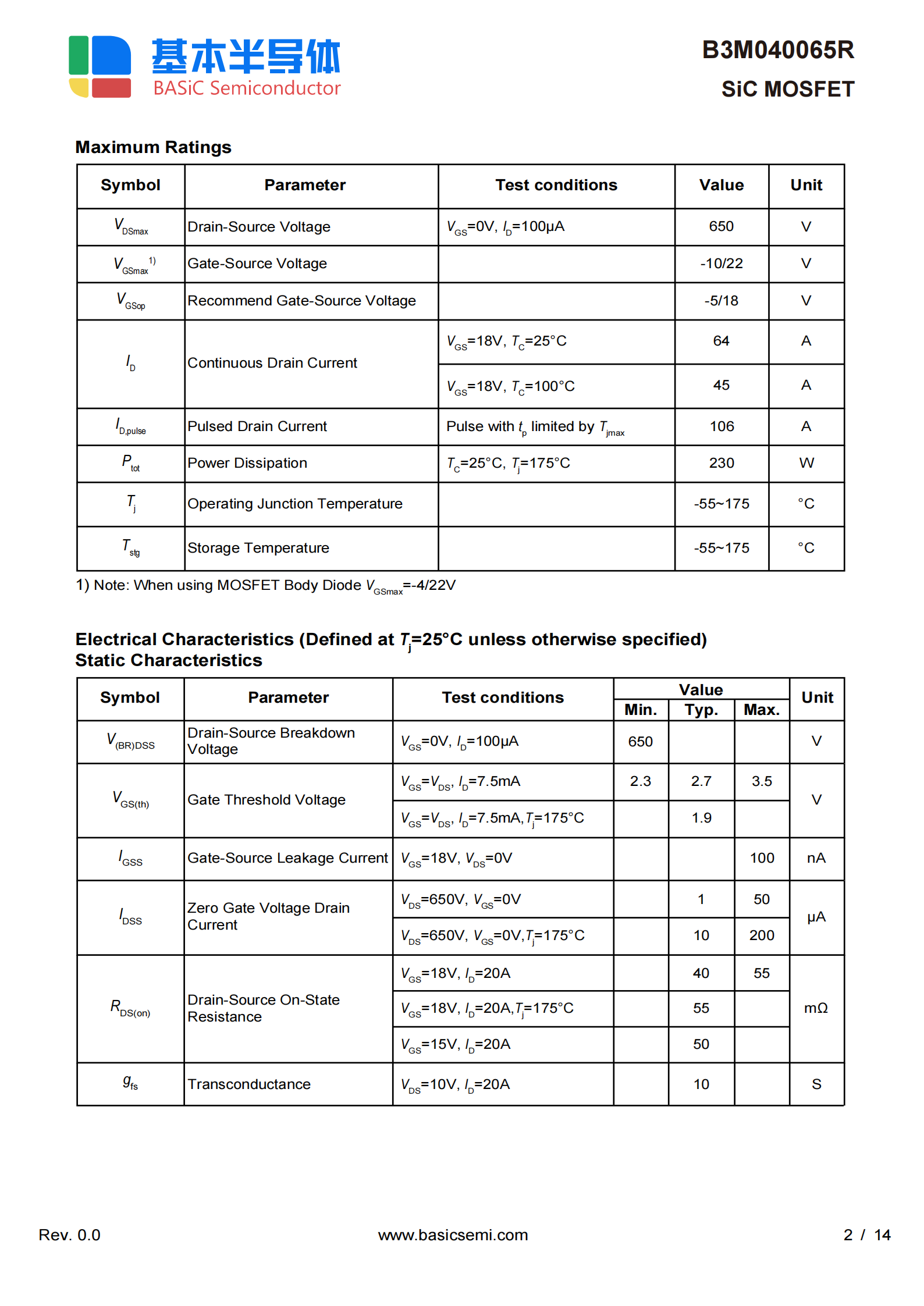

超低導通電阻：僅40mΩ@18V（Typ.），比同級超結MOSFET降低30%+

納秒級開關速度：

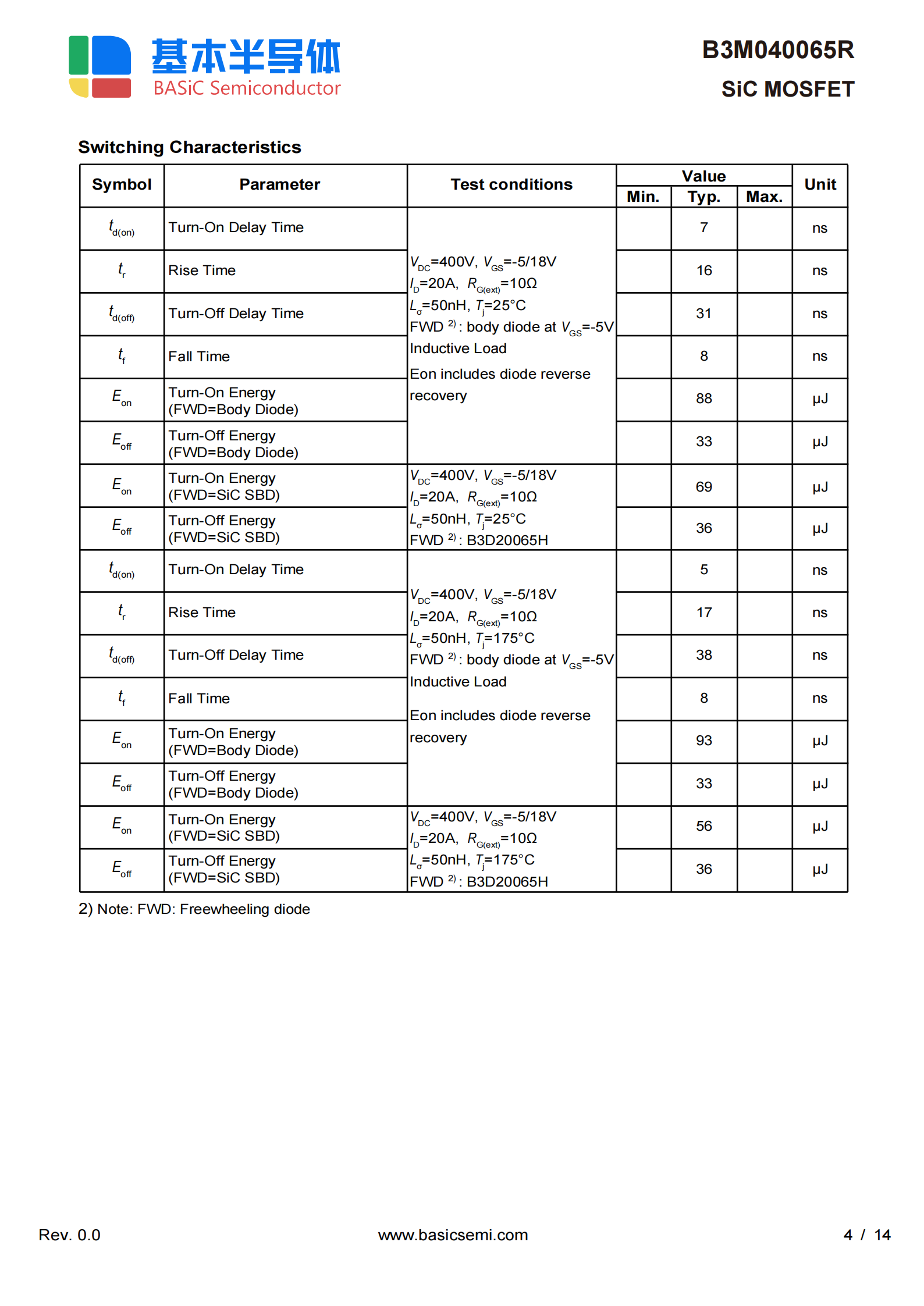

Turn-On Delay: 7ns / Turn-Off Delay: 31ns（@400V/20A）

開關損耗（Eon+Eoff）降低50%（69μJ+36μJ vs. 超結MOSFET的150μJ+）

電容特性優化：

Ciss=7pF, Coss=7pF, Crss=12pF（@400V），顯著降低驅動損耗

2. 高溫性能碾壓超結MOSFET

175℃結溫下穩定運行：

Rds(on)溫升系數＜1.5倍（55mΩ@175℃ vs. 40mΩ@25℃）

連續電流ID=45A@100℃（超結器件普遍衰減＞40%）

雪崩魯棒性：耐受高能浪涌，提升系統可靠性

3. 體二極管“零反向恢復”特性

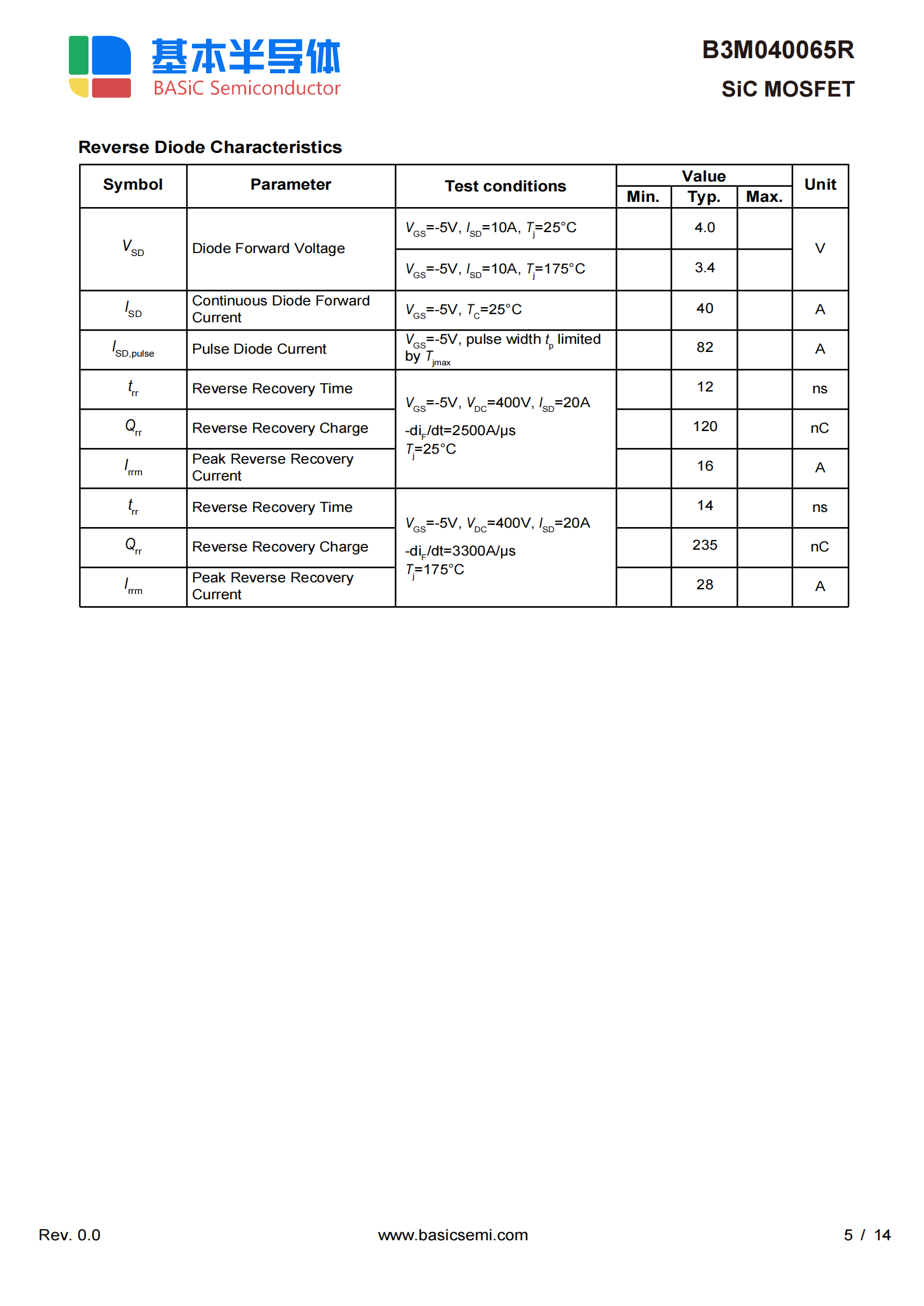

反向恢復時間trr僅12ns@25℃（超結MOSFET＞100ns）

恢復電荷Qrr=120nC（較超結降低80%+）

徹底解決LLC、PFC拓?fù)渲械乃绤^(qū)損耗問題，效率提升2-3%

4. 熱管理革命

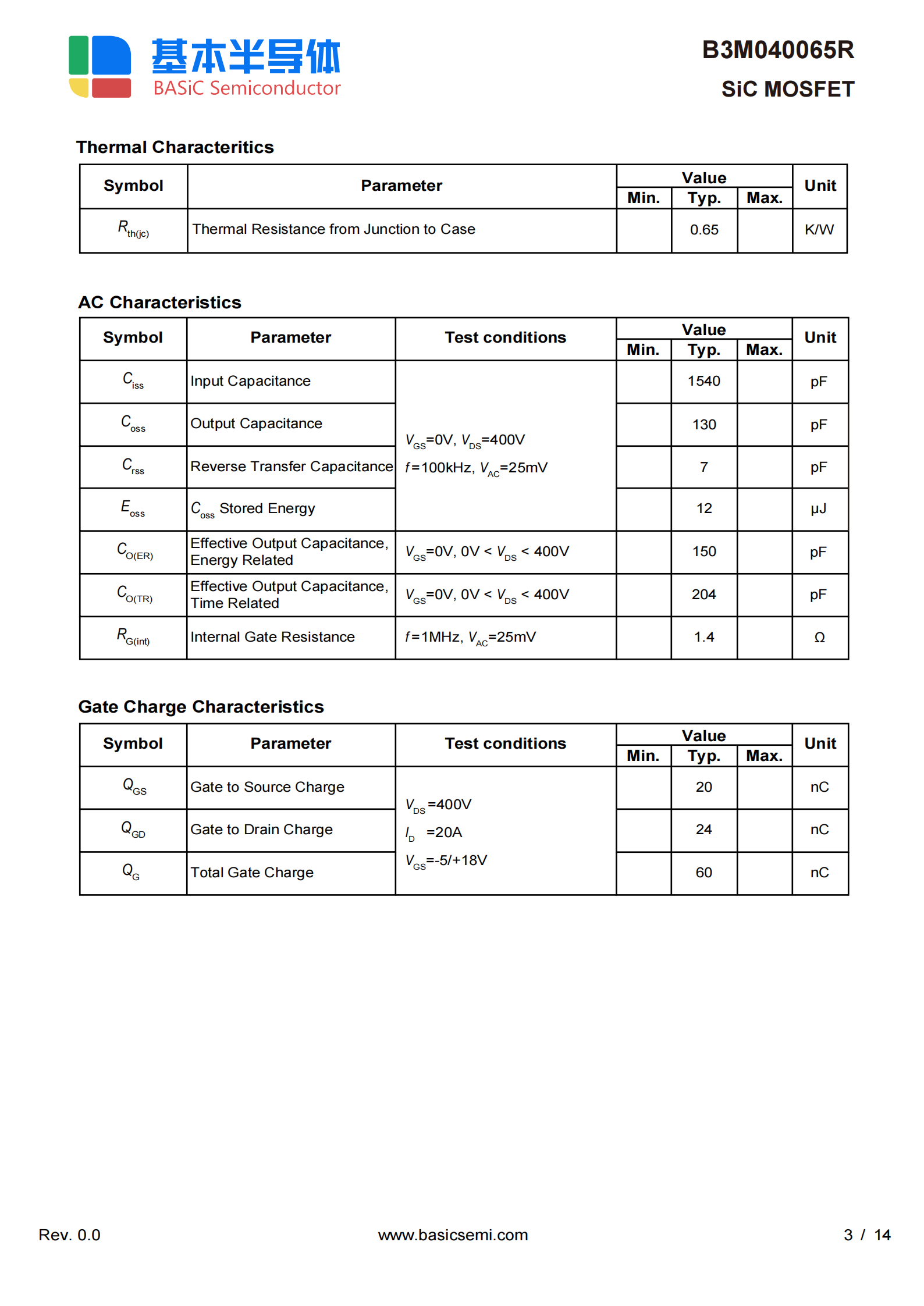

超低熱阻：Rth(jc)=0.65K/W

支持無散熱片設計或大幅減小散熱器體積（對比超結方案節省30%空間）

四大應用場景替代價值

應用領域替代超結MOSFET的核心收益B3M040065R賦能效果車載充電機(OBC)解決高溫環境下效率驟降、EMI難題效率＞98.5% @22kW，功率密度提升50%，滿足ASIL-D可靠性AI算力電源突破多GPU并聯供電瓶頸，降低散熱噪聲支持MHz級開關頻率，單相輸出＞100A，損耗降低40%服務器電源應對80Plus鈦金能效，需＞96%效率CRPS模組效率達96.5%，減少數據中心PUE 0.05+通信電源滿足-40℃~85℃寬溫運行，適應戶外機柜惡劣環境175℃結溫下參數漂移＜10%，壽命延長3倍

系統級收益：成本與性能雙贏

BOM成本優化：

節省散熱器、濾波器及驅動IC成本

減小磁性元件體積（高頻化使電感/變壓器尺寸減半）

功率密度翻倍：支持3kW/in3設計（超結方案僅1.5kW/in3）

兼容性設計：TO-263-7封裝兼容現有超結MOSFET焊盤，支持Kelvin源極引腳抑制振鈴

傾佳電子技術支持承諾

作為BASiC半導體官方授權代理，我們提供：
? 免費樣片申請與48小時送達
? 參考設計（含OBC 11kW拓?fù)洹⒎?wù)器2kW CrPS方案）
? 開關損耗建模及熱仿真支持
? 失效分析與批量可靠性測試報告

立即行動！
聯系傾佳電子楊茜獲取 B3M040065R設計套件，包含：

仿真模型

熱設計指南
“替換超結，一步到位” – 讓SiC成本直逼硅基！

結語
B3M040065R SiC MOSFET以“高頻、高效、高溫”三位一體優勢，終結了超結MOSFET在高端電源領域的統治地位。傾佳電子攜手BASiC半導體，助力客戶在AI與電動化浪潮中搶占技術制高點！
