AAA 級太陽光模擬器憑借對光譜匹配度、輻照均勻性、時間穩定性的嚴苛控制，成為滿足能與自然太陽光對標測試需求的機型。不同于普通模擬器僅能實現基礎光照模擬，AAA 級太陽光模擬器以國際標準（IEC 60904-9、ASTM E927）為核心依據，通過多系統協同將人工光源轉化為與自然光高度一致的測試設備，直接決定了測試數據的準確性與可追溯性。下文，光子灣科技將從定義與分級標準切入，系統解析AAA 級太陽光模擬器的原理。

AAA 級太陽光模擬器的定義與分級標準

luminbox

AAA 級是太陽光模擬器的最高性能等級，依據國際標準IEC 60904-9與 ASTM E927界定，AAA 級太陽光模擬器需同時滿足光譜匹配度、空間均勻性、時間不穩定性三項“A 級” 指標。

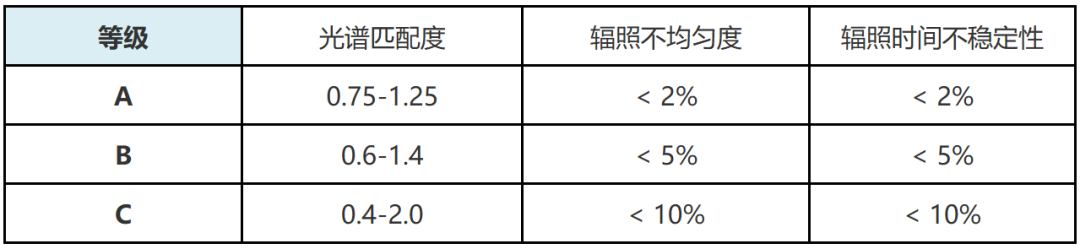

國際標準IEC 60904-9與 ASTM E927太陽光模擬器分類標準

AAA 級太陽光模擬器的工作原理

luminbox

AAA 級太陽光模擬器的工作原理本質是通過 “光源- 光學調控 - 精準控制 - 冷卻” 四大系統協同，將人工光源轉化為符合AAA 級指標的模擬太陽光，具體流程如下：

1.光源系統：提供基礎連續光譜

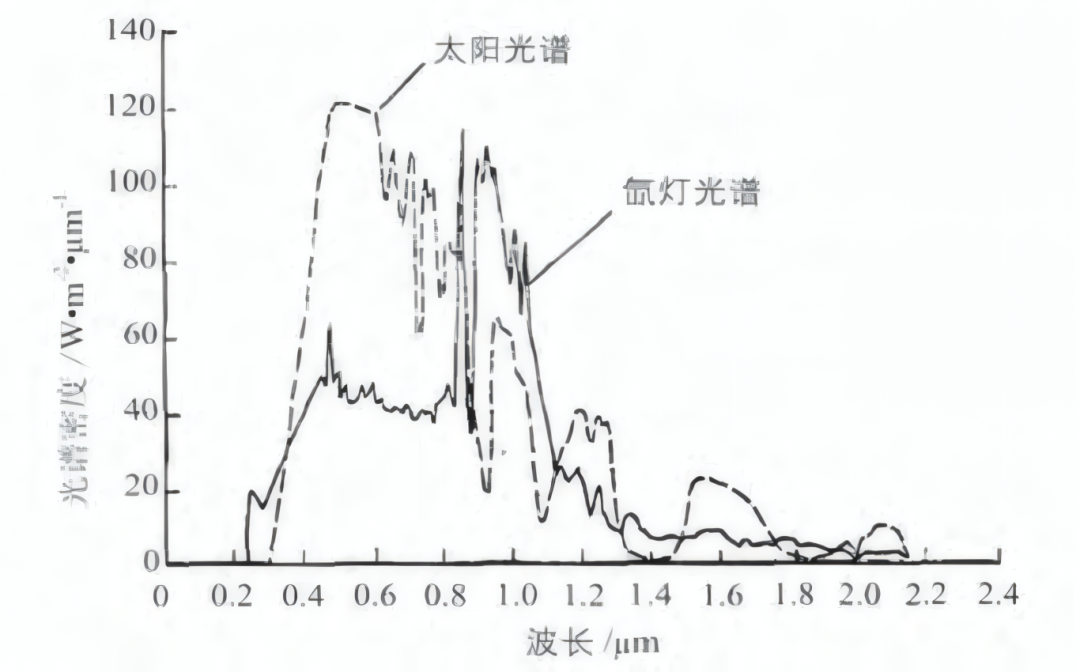

氙燈光譜與太陽光譜的比較

AAA 級太陽光模擬器的光源是氙燈，其優勢在于光譜覆蓋200-1100nm以上，與自然光高度重疊（尤其400-800nm 可見光波段），是實現光譜匹配的基礎。

2.光學調控系統：實現光譜匹配與均勻性

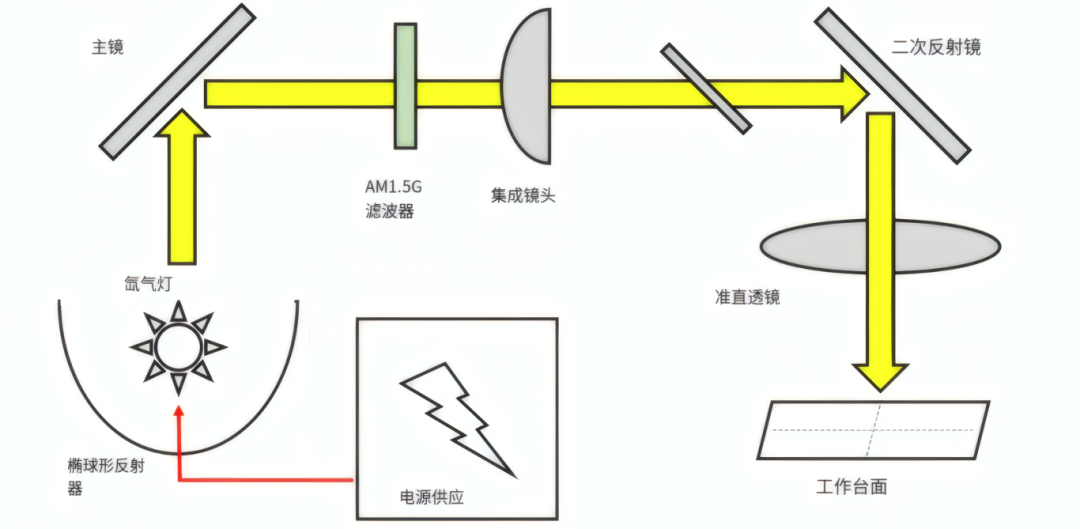

AAA太陽光模擬器光學調控系統

此系統是滿足“光譜匹配A 級” 與 “輻照均勻A 級” 的關鍵，包含濾光與勻光兩大模塊：

濾光模塊：

冷光鏡：反射測試所需的可見光/ 近紅外光，透射多余紅外熱輻射，避免樣品升溫（如光伏電池效率隨溫度升高下降）；

光譜修正濾光片：選擇性吸收過強紫外波段（300-400nm）、補償弱波段（如 700-800nm），確保光譜全波段偏差符合A 級要求；

勻光模塊

積分球：內部涂高漫反射材料，將氙燈“中心強、邊緣弱” 的高斯分布轉化為均勻光，光線經多次漫反射混合均勻，使輻照不均勻性≤2%；

蠅眼透鏡陣列：將光束分割為數百個子光束，疊加覆蓋測試面，光利用率高，適合大面積樣品。

3. 精準控制系統：保障輻照時間穩定性

通過“監測- 反饋 - 調整” 閉環控制，維持光強穩定：

監測端：采用校準硅光電池（精度達±0.5%），實時采集測試面光強；

控制端：PID 控制器對比實時光強與目標值（通常1000W/m2），調整光源電流，確保波動≤2%；

溫度補償：內置傳感器修正環境溫度對光源的影響，進一步降低漂移。

4. 冷卻系統：維持長期穩定

AAA 級太陽光模擬器的光源（氙燈）工作產生大量熱量，若堆積會導致元件變形、光源壽命縮短。液冷系統是主流冷卻方案，通過水流冷卻氙燈與冷光鏡，散熱效率高，適配高功率設備；此外AAA 級太陽光模擬器通常還會設計溫度傳感器和自鎖系統可確保操作人員的安全。

綜上，AAA 級太陽光模擬器的原理以“光譜匹配度、輻照均勻度、輻照時間穩定性” 三大 A 級指標為準則，靠四大系統協同實現：用氙燈提供基礎光譜，經光學系統修正光譜、勻化光強，借精準控制穩定光強，以冷卻系統防過熱；最終將人工光源轉化為貼合自然光的測試光，解決戶外光照不可控問題，為光伏、航天航空等領域的精準測試提供核心支撐。

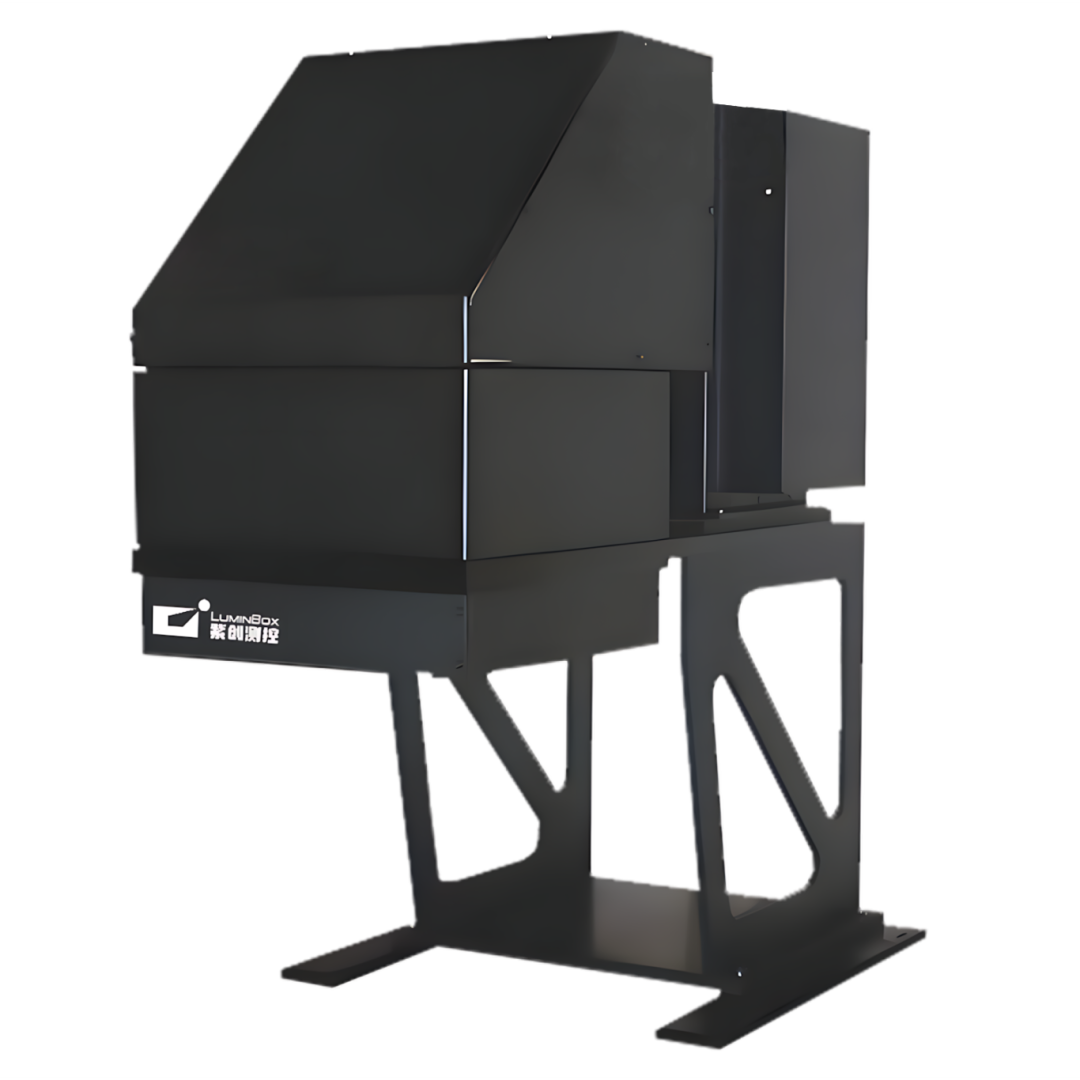

Luminbox3A AAA 級太陽光模擬器

luminbox

紫創測控Luminbox 3A AAA 太陽光模擬器采用先進光束準直技術與高均勻光斑設計，精準復現AM1.5G太陽光譜，輻照輸出穩定，為實驗室提供高效可靠的光照測試解決方案。

AAA級性能：光譜匹配度符合IEC60904-9標準AAA級，可達實驗室校準精度；

長效穩定：優化光源設計大幅降低維護頻率，減少校準與停機時間，提升實驗效率；

應用場景：可選配光學濾鏡，靈活模擬室內外日光環境，滿足多元測試需求。

作為光源校準領域的創新者，紫創測控Luminbox 3A AAA 級太陽光模擬器的技術嚴苛性貫穿科研與產業全鏈條，憑借對光源動態調控、光學系統精密設計的核心優勢，實現光譜匹配、空間均勻性的超嚴苛指標，重新定義高效測試體驗。為行業提供從單光源到全場景的定制化解決方案。
