CDC319 是一款高性能時鐘緩沖器，可將一個輸入 （A） 分配到 10 個輸出 （Y），最小 時鐘分布的傾斜。CDC319采用3.3 V電源供電，其工作特性 從 0°C 到 70°C。

該器件提供標準模式（100K-bits/s）I^2^用于設備控制的 C 串行接口。執行 是作為從屬/接收器。設備地址在 I^2^C 設備地址表。兩個我^2^C 輸入 （SDATA和SCLOCK）提供集成上拉電阻（典型值為140 k），并且具有5 V容差。
*附件：cdc319.pdf

三個 8 位 I^2^C 寄存器為每個輸出提供單獨的使能控制。所有輸出默認為啟用 在通電時。當?shù)碗娖娇刂莆粫r，每個輸出都可以置于低電平輸出的禁用模式 寫入控制寄存器。寄存器是僅寫的，必須按順序訪問（即 不支持寄存器的隨機訪問）。

CDC319 提供 3 態輸出，用于測試和調試目的。輸出可以放置在 通過輸出使能 （OE） 輸入實現高阻抗?fàn)顟B(tài)。當OE為高電平時，所有輸出都處于工作狀態。 當OE為低電平時，輸出處于高阻抗?fàn)顟B(tài)。OE 提供集成上拉電阻器。

特性

• 用于SDRAM（同步DRAM）時鐘緩沖應用的高速、低偏斜1-10時鐘緩沖器
• 輸出傾斜，t SK（O） ，小于 250 ps
• 脈沖偏斜，t SK（p） ，小于 500 ps
• 支持多達兩個無緩沖 SDRAM DIMM（雙列直插式內存模塊）
• 我^2^C 串行接口為每個輸出提供單獨的使能控制
• 工作電壓為 3.3 V
• 分布式VCC接地引腳可降低開關噪聲
• ESD 保護超過 2000 V，符合 MIL-STD-883，方法 3015
• 采用 28 引腳熱縮小外形 （DB） 封裝

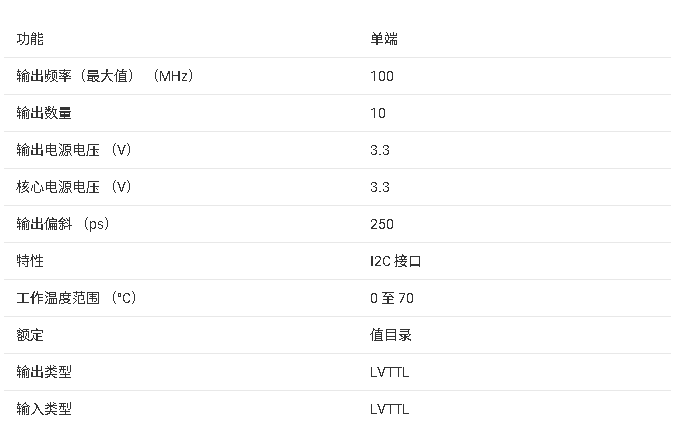

參數

?1. 產品概述?
CDC319是德州儀器（TI）設計的高性能時鐘緩沖器，專為SDRAM時鐘分配應用優化。核心功能包括：

• ?1輸入轉10輸出?：單時鐘輸入（A）分配至10路低偏移輸出（Y0-Y9）
• ?關鍵性能指標?：輸出偏移（tsk(o)）<250ps，脈沖偏移（tsk(p)）<500ps
• ?工作電壓?：3.3V，溫度范圍0°C至70°C

?2. 核心特性?

• ?I2C控制接口?：
  • 支持標準模式（100kbps）串行通信
  • 3個8位寄存器獨立控制每路輸出使能（默認上電全啟用）
  • 地址固定為0b1101000X（X為R/W位）
• ?輸出管理?：
  • 輸出使能（OE）引腳可全局置高阻態（集成140kΩ上拉電阻）
  • 通過I2C可單獨禁用輸出（強制拉低）

?3. 封裝與引腳?

• ? 28引腳SSOP封裝（DB） ?
  • 分布式VCC/GND引腳設計降低開關噪聲
  • 輸出分組：
    • 1Y0-1Y3：SDRAM字節0時鐘
    • 2Y0-2Y3：SDRAM字節1時鐘
    • 3Y0-3Y1：外部PLL反饋時鐘

?4. 電氣特性?

• ?最大時鐘頻率?：
  • 140MHz（CL=15pF @70°C）
  • 125MHz（CL=20pF @70°C）
• ?ESD防護?：超過2000V（MIL-STD-883方法3015）
• ?功耗?：典型值0.5mA（靜態）

?5. 應用設計要點?

• ?時序控制?：
  • 傳播延遲1.2-3.6ns（輸入到輸出）
  • 啟用/禁用時間4.7ns（OE控制）
• ?布局建議?：
  • 每路輸出負載電容≤30pF以保證高頻穩定性
  • 需考慮傳輸線匹配（典型阻抗50Ω）

?6. 生產與認證?

• 符合TI標準質保條款
• 封裝選項包括管裝（50片/管）和卷帶（2000片/卷）
• RoHS兼容（無鉛工藝）

該器件適用于需要精確時鐘分配的高可靠性系統，如服務器內存模塊、通信設備時鐘樹等關鍵應用場景。
