第16章

SysTick——系統定時器

本章參考資料

《DEFINITIVE GUIDE TO ARM CORTEX-M23 AND CORTEX-M33 PROCESSORS》-11.2章節SysTick Timer，《Cortex-M3內核編程手冊》-4.5章節SysTick Timer（STK），和4.48章節SHPRx，這個章節有SysTick的簡介和寄存器的詳細描述。因為SysTick是屬于CORTEX-M33內核的外設，有關寄存器的定義和部分庫函數都在core_cm33.h這個頭文件中實現。所以學習SysTick的時候可以參考這兩個資料，一個是文檔，一個是源碼。

16.1

SysTick系統滴答定時器簡介

SysTick—系統定時器是屬于CM33內核中的一個外設，內嵌在NVIC中。系統定時器是一個24bit的向下遞減的計數器，計數器每計數一次的時間為 1/SYSCLK，一般我們設置系統時鐘SYSCLK等于 200MHz。當重裝載數值寄存器的值遞減到0的時候，系統定時器就產生一次中斷，以此循環往復。

因為SysTick是屬于CM33內核的外設，所以所有基于CM33內核的單片機都具有這個系統定時器，使得軟件在CM33單片機中可以很容易的移植。系統定時器一般用于操作系統，用于產生時基，維持操作系統的心跳。

16.2

SysTick寄存器介紹

SysTick—系統定時器有4個寄存器，簡要介紹如下。在使用SysTick產生定時的時候，只需要配置前三個寄存器，最后一個校準寄存器不需要使用。

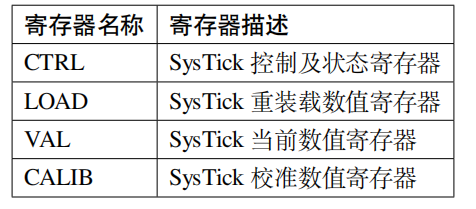

表1：表17?1 SysTick寄存器匯總

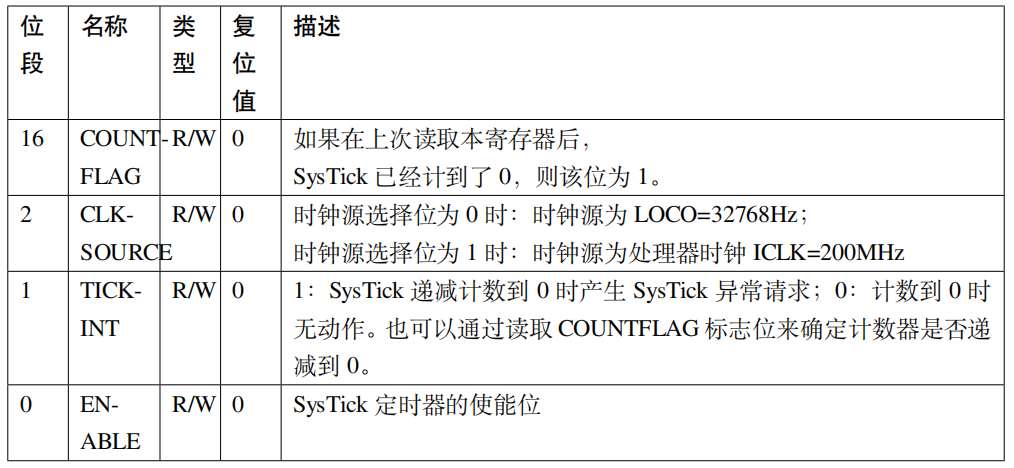

表2：表17?2 SysTick控制及狀態寄存器

表3：表17?3 SysTick重裝載數值寄存器

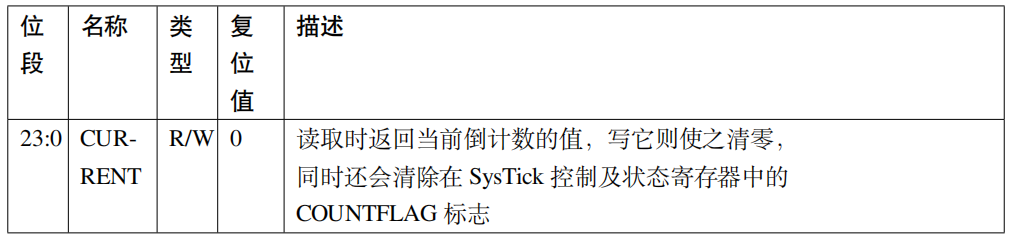

表4：表17?4 SysTick當前數值寄存器

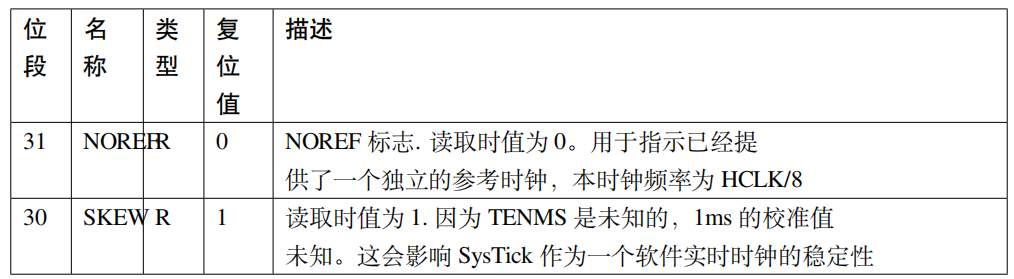

表5：表17?5 SysTick校準數值寄存器

系統定時器的校準數值寄存器在定時實驗中不需要用到。本章不會詳細講解該寄存器，感興趣的讀者可自行研究。

16.3

使用SysTick定時實驗

利用SysTick產生1s的時基，LED以1s的頻率閃爍。

16.3.1

硬件設計

SysTick屬于單片機內部的外設，不需要額外的硬件電路，剩下的只需一個LED燈即可。

16.3.2

軟件設計

這里只講解核心的部分代碼，有些變量的設置，頭文件的包含等并沒有涉及到，完整的代碼請參考本章配套的工程。我們創建了兩個文件:bsp_SysTick.c和bsp_SysTick.h文件用來存放 SysTick驅動程序，中斷服務函數及相關宏定義。

16.3.2.1

編程要點

設置重加載寄存器的值

清除當前數值寄存器的值

配置控制與狀態寄存器

16.3.2.2

代碼分析

SysTick屬于內核的外設，有關的寄存器定義和庫函數都在內核相關的庫文件core_cm33.h中。

16.3.2.2.1SysTick配置庫函

列表1：代碼清單17?1 SysTick配置庫函數

左右滑動查看完整內容

__STATIC_INLINEuint32_tSysTick_Config(uint32_tticks)
{
// 不可能的重加載值，超出范圍
if((ticks -1UL) > SysTick_LOAD_RELOAD_Msk) {
return(1UL);
}


// 設置重加載寄存器
SysTick->LOAD = (uint32_t)(ticks -1UL);


// 設置中斷優先級
NVIC_SetPriority(SysTick_IRQn, (1UL<< __NVIC_PRIO_BITS) -?1UL);


// 設置當前數值寄存器
SysTick->VAL =0UL;


// 設置系統定時器的時鐘源為 ICLK=200M
// 使能系統定時器中斷
// 使能定時器
SysTick->CTRL = SysTick_CTRL_CLKSOURCE_Msk |
SysTick_CTRL_TICKINT_Msk |
SysTick_CTRL_ENABLE_Msk;
return(0UL);
}

用固件庫編程的時候我們只需要調用庫函數 SysTick_Config()即可，形參ticks用來設置重加載寄存器的值，最大不能超過重加載寄存器的值224，當重加載寄存器的值遞減到0的時候產生中斷，然后重加載寄存器的值又重新被裝載并再次遞減計數，以此循環往復。緊隨其后設置好中斷優先級，最后配置系統定時器的時鐘等于ICLK=200M，使能定時器和定時器中斷，這樣系統定時器就配置好了，一個庫函數搞定。

SysTick_Config()庫函數主要配置了SysTick中的三個寄存器：LOAD、VAL和CTRL，有關具體

的部分看代碼注釋即可。

16.3.2.2.2配置SysTick中斷優先級

SysTick_Config()庫函數主要配置了SysTick中的三個寄存器：LOAD、VAL和CTRL，有關具體的部分看代碼注釋即可。其中還調用了函數庫函數 NVIC_SetPriority()來配置系統定時器的中斷優先級，該庫函數也在core_cm33.h中定義，原型如下：

列表2：代碼清單17?2 NVIC中斷優先級配置函數

左右滑動查看完整內容

__STATIC_INLINEvoid__NVIC_SetPriority(IRQn_Type IRQn,uint32_tpriority)
{
if((int32_t)(IRQn) >=0)
{
NVIC->IPR[((uint32_t)IRQn)] = (uint8_t)((priority << (8U?- __NVIC_
→PRIO_BITS)) & (uint32_t)0xFFUL);
}
else
{
SCB->SHPR[(((uint32_t)IRQn) &0xFUL)-4UL] = (uint8_t)((priority <
