雙通道數字輸入功放IC通過數字信號處理、功率放大和PWM信號轉換等核心流程實現音頻放大。

數字信號處理：原始音頻信號通過高電平/RCA接口或光纖輸入到DSP芯片，進行分頻管理、延時校正、EQ調校和相位對齊。例如將全頻音樂拆分為高/中/低音，調整各聲道的時間差，增強薄弱頻段并削弱刺耳頻段。

模擬信號轉換：預處理后的音頻信號與反饋信號結合，通過誤差放大器生成PWM信號，再經驅動器預放大并插入死區時間，避免功率損耗。

功率放大輸出：開關電源將市電轉化為高壓直流電，經DC/DC變換器輸出穩定低壓直流電，驅動喇叭振膜振動發聲。

低失真設計：通過三角波發生器生成高線性度信號，結合比較器生成精準的PWM信號，確保輸出波形接近理想狀態。

頻率響應控制：匹配電路設計避免高頻衰減，確保20Hz至20kHz范圍內聲壓均勻，實現"盆景"到"立體聲場"的轉換。

音頻功放芯片 - NTP8910A

由工采網代理的NTP8910A是一款針對于智能家居領域所開發的音頻功放芯片，可以在嘈雜的環境中實現低失真，還可以在任何環境中進行遠場高保真，內置功能可以減輕數字信號處理任務的負擔，從而可以在不犧牲系統可靠性的情況下縮小設計體積。設有7段參量均衡音樂低音輸出量控制和變調功能。三路話筒均設有5段參量均衡，超強的反饋抑制功能，防止不同場景出現的嘯叫問題。

NTP8910A采用QFN32封裝，支持4.5V～20V電壓范圍，支持4Ω揚聲器，輸出效率85%以上；擁有2*16段可調PEQ，加入APEQ功能，真切改善音質；RSDRC動態功率控制，有效防止破音。同時帶有IIS SDATA的反饋輸出；可以與智能音箱的音頻處理單元進行無縫連接，能夠根據不同的音頻內容做出相應的處理以提供更好的音頻體驗。

多段智能均衡器，全線產品均比同類產品擁有更多可設置的PEQ點，Auto Mute機制， Auto Mute功能可在輸入信號較小時關閉功夫，降低噪音的影響。

耐福擁有獨立的APEQ的技術，可避免其他頻段被壓限的情景，來提升低頻*大效果，每個單獨的接口可以傳輸兩信道的PCM數字音頻信號，所以不會像模擬信號受到干擾而降低音頻質量。

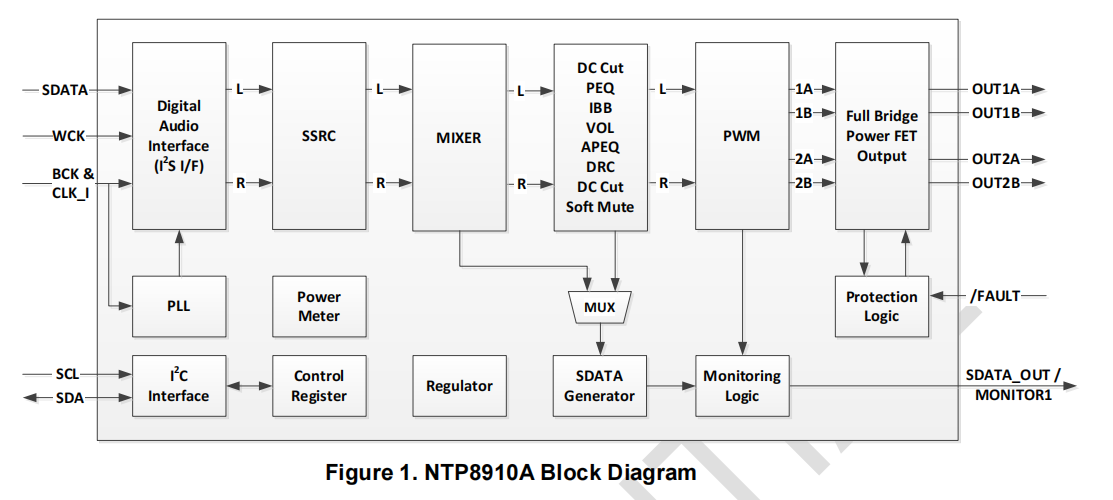

結構圖：

結構圖

數字功放芯片 - NTP8910A特性描述：

2通道立體聲(10W x 2 BTL)

工作電源電壓范圍：4.5V～20V

SDATA Generator (I2S輸出)

浮點運算

32個可編程雙四分量濾波器：

-揚聲器補償

-低通濾波器，高通濾波器，直流切斷

-參量均衡器

IBB(智能低音增強)

3波段動態范圍控制；DRC控制；PEQ調試

保護電路：

-OCP(過流保護)

-OTP(超過溫度保護)

-UVP(低壓保護)

Vol/軟靜音/功率計/NS降噪

智能PWM開關打開/關閉

在國內越來越多的音箱領域中采用韓國NF的音頻數字功放芯片；可廣泛應用于家庭影院、KTV、AI智能音箱等等場所；多款不同功率型號可選；并提供原廠技術支持；聯系“在線客服”可獲取相關PDF規格書、詢價單，申請樣品等。
