繼《OSPI Flash適配秘籍之內功心法篇》之后，本文將繼續深入探討如何將Winbond（華邦）W35T51NW OSPI Flash適配到你的系統[JX1] [DX2]中。筆者感謝老鐵們對瑞薩嵌入式小百科的持續關注。如果有讀者是第一次接觸OSPI接口，筆者建議先跳轉到內功心法篇，先修煉《內功心法篇》，否則直接上陣，怕是要走火入魔。

之前也說了廣大不同廠家的OSPI Flash，雖然說大部分功能相似，大部分功能也可以復用，但是不同廠家的OSPI Flash還是存在或多或少的差別。因此如果客戶出于成本的考慮，需要更換OSPI Flash的時候，是需要做驅動層的適配工作。

那如何做OSPI Flash的驅動的適配工作？請讓筆者傾囊相授。

首先，不同門派（廠商）的OSPI Flash雖說套路相似，但細節上總有些“暗器”藏著。適配之前，務必翻閱芯片手冊，了解其配置流程。尤其是從單線模式切換到八線模式時，稍有不慎，便會“變線”翻車。

一般OSPI Flash除了支持8線模式，默認都支持單線模式。所以一般Flash上電復位后，都默認支持單線的協議。單線模式下，大部分廠商的OSPI Flash，命令碼以及命令-地址-數據之間的時延（如下時序圖中的Latency field）差別較小，但是在八線模式下這些差別就不能忽視，下面筆者會具體說明。

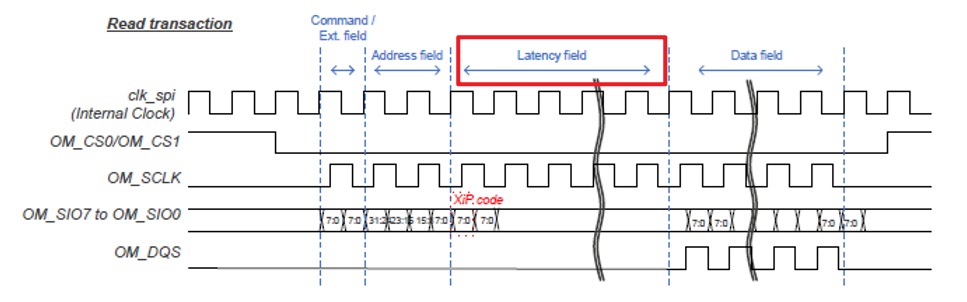

圖1.OSPI Read transaction時序圖

OSPI Flash適配的關鍵在于從單線模式轉換成八線模式的時候，如何正確通過單線指令完成轉換。圖2說明了Winbond W35T51NW OSPI Flash的具體的配置流程。不同廠商的Flash的初始化和配置流程是不一樣的，尤其是涉及到輸入輸出模式的切換時，這也是移形換位大法的關鍵所在。

大多數廠家的Flash默認設置就是單線模式。所以如果只是適配單線模式的情況下，過程會簡單很多。但是多線模式的適配注意事項會更多，也相對麻煩一些。

圖2展示了W35T51NW設備的存儲器讀取操作流程，包括XIP（Execute-in-Place）模式和標準命令模式（Standard Command Mode）。以下是對該圖的解析：

1.設備啟動流程

設備上電后，會進行設備初始化并刷新易失性/內部配置寄存器（Volatile/Internal Configuration Register Refresh）。

配置寄存器的值，來自非易失性配置寄存器（Non-Volatile Configuration Register），決定設備是進入XIP模式還是標準命令模式。

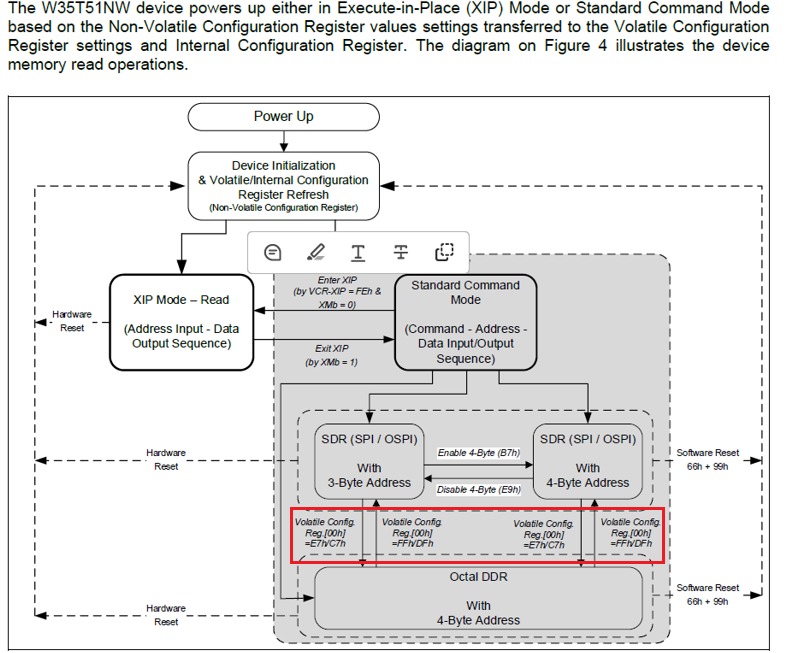

圖2.W35T51NW Serial Flash初始化配置流程圖

2.XIP模式

（Execute-in-Place）

如果設備進入XIP模式，它會直接執行地址輸入-數據輸出序列，用于直接從閃存執行代碼，無需額外的讀取命令。

退出XIP模式需要將XMb設為1。（XMb是Non-Volatile Configuration Register配置寄存器中的一位，由于XIP模式不是本篇文章的重點，這里不做過多的介紹）

3.標準命令模式

（Standard Command Mode）

在標準命令模式下，需要按照命令-地址-數據輸入/輸出序列進行數據訪問。

該模式可以支持不同的數據傳輸模式，包括：

SDR 3字節地址模式

SDR 4字節地址模式

Octal DDR 4字節地址模式

4.工作模式切換

在標準命令模式下，默認支持3字節地址模式，但可以通過B7h命令啟用4字節地址模式。通過E9h命令可禁用4字節地址模式，切換回3字節地址模式。

通過81h命令碼寫易失性配置寄存器（Volatile Config Reg）可以切換工作模式（從單線轉到八線）：

點擊查看大圖

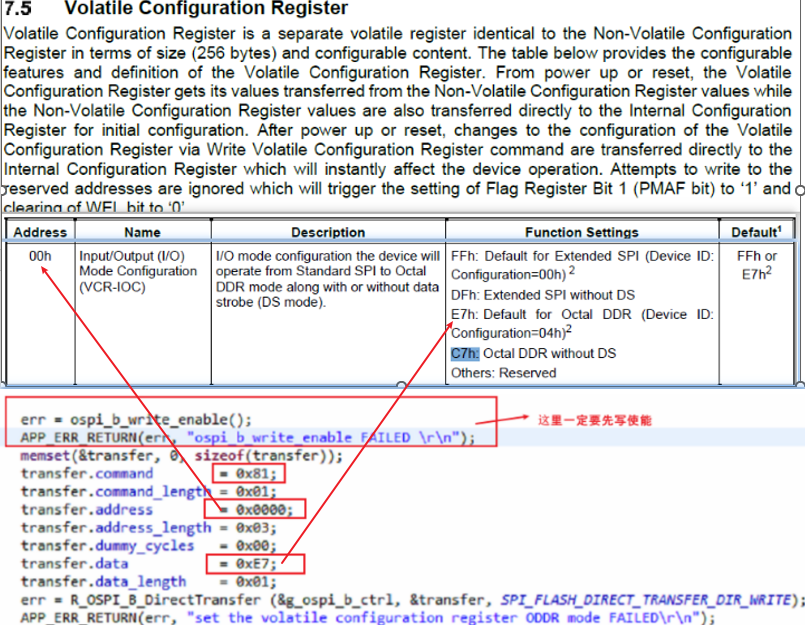

通過1s-1s-1s的協議向VCR（volatile Config Reg）寄存器用81h命令碼寫入E7h/C7h,可以把Flash的協議模式從1s-1s-1s切換成8d-8d-8d。不同的地址模式不影響協議模式的切換。Flash的工作模工切換成功后，緊接著要切換XSPI Master（ra8d1）這邊的協議模式。

同樣的如果要把Flash的協議模式從8d-8d-8d切回1s-1s-1s，此時需要用8d-8d-8d的協議通過81h命令碼向VCR寫入FFh/DFh。同樣Flash的工作模工切換成功后，緊接著要切換XSPI Master（ra8d1）這邊的協議模式。兩邊的協議要一致才能正常工作。

這里對VCR寄存器做一些說明，VCR寄存器共有00h-07h共8個地址。其中對00h地址通過81h命令碼寫入配置值就可以設置Flash的輸入輸出的協議模式。其它地址范圍的配置功能請參考手冊中的內容，默認情況下一般不會對其它地址的內容進行配置。

這里筆者還想說明一下，手冊中除了VCR還有NVCR，這兩者有什么區別呢？

NVCR的全稱是Non-volatile Configuration Register為非易失性的寄存器，而VCR是易失性的寄存器，即下電之后VCR的內容將會重置為0。所以Flash在啟動的時候會默認讀取NVCR里面的配置作為默認啟動配置，而VCR可以在啟動之后再去配置，但是VCR的配置只存在當前的上電周期中生效。如果對Flash下電再上電VCR中的內容將失效。

總結一句話，如果開發者想對Flash的啟動配置項永久生效就寫NVCR，如果是臨時調整配置就可以寫VCR。

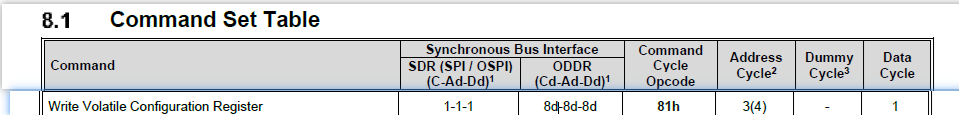

圖3.Flash輸入輸出協議模式切換命令調用說明

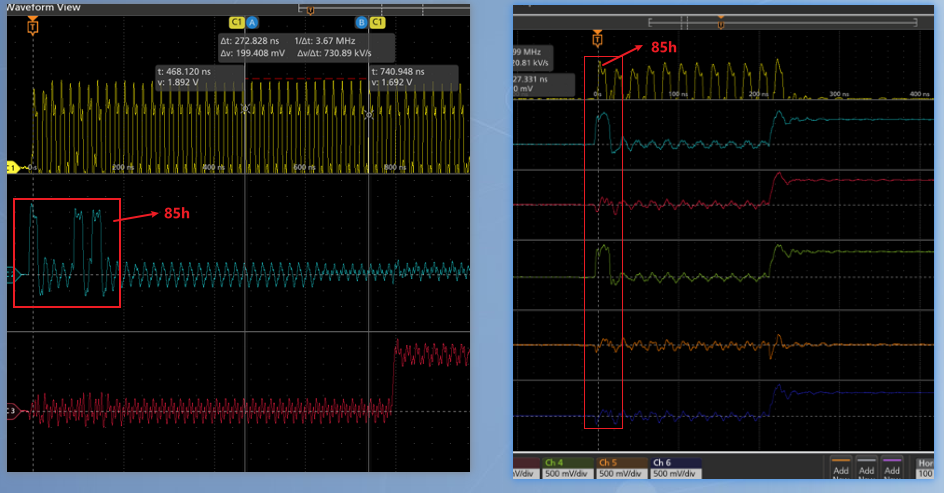

下圖讓讀者感性的認識一下，同樣是通過85h命令碼讀取VCR的內容，示波器的波形會是什么樣的？

左邊是1s-1s-1s可以很清晰的看出85h這個命令碼。右邊由于示波器通道數有限，加上示波器信號質量也比較差，讀者不能清晰的感知到85h這個命令碼。但是通過黃色時鐘信號通道，讀者可以感受到八線的模式下，完成同樣的讀取VCR的操作所需要的時鐘數量會少很多。

圖4.讀取VCR配置值的單線和八線輸入輸出波形對比圖

5.復位

硬件復位（Hardware Reset）會使設備重新進入上電初始化狀態。

軟件復位（Software Reset）通過66h+99h指令實現，會讓設備回到上電后的初始狀態。

其次開發者要注意8線輸入輸出模式，常用的讀寫擦寫使能等指令，不同廠商的命令碼可能稍有不同，并且“Latency field”也可能不同。

如下圖5所示，在4字節地址模式下的快讀取的指令，指令碼是0Ch，其它的廠商就不一定也是0Ch。所以開發者要查看Flash手冊里的指令列表，換Flash芯片需要適配新的指令。

此外對于Dummy cycle數值也可能不一樣的，也就是前面提到的“Latency Field“。圖5中的8（16）表示如果是SDR模式的話，Dummy cycle是8，如果是DDR模式的話，Dummy cycle值是16。

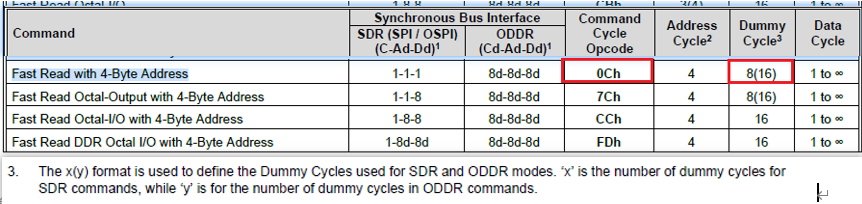

圖5.Winbond W35T51NW OSPI Flash命令表說明

對于Dummy Cycle，在具體的波形圖里以如下方式呈現：

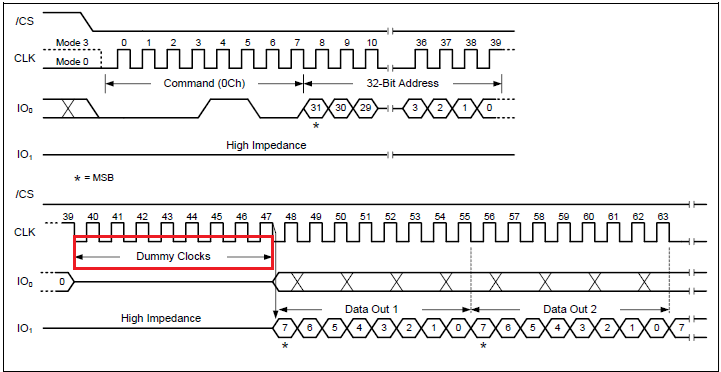

圖6.Fast Read with 4-Byte Address指令SDR時序圖

筆者想強調一點的是在ODDR模式下，指令的長度變成兩個字節。如下圖所示，數據可以正常輸出。

對于這個ODDR工作模式的指令長度要變成2字節的說明在Winbond的Flash使用手冊上并沒有明確說明。但是在ra8d1的手冊上，37.2.2.7章節中有相關的寄存器配置說明。比如在ODDR模式下讀取VCR的值的命令碼是8585h，而不是85h,對應的command_length 也需要調整為2。

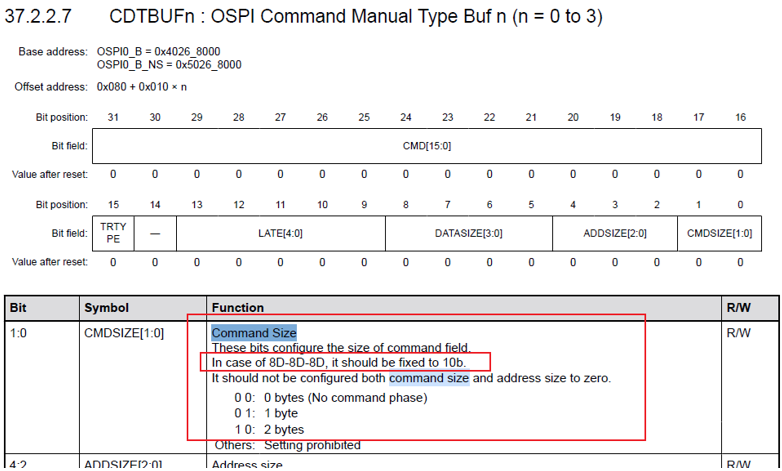

圖7.RA8D1 OSPI command Type

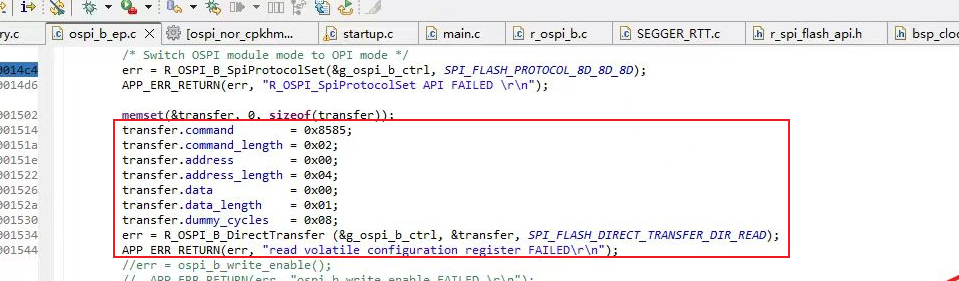

圖8.ODDR模式下讀取VCR的值的代碼示例

最后要注意不同廠家的OSPI Flash所對應的“Device ID”是不一樣的。一般驅動代碼里都會有讀取&校驗“Device ID”的操作，所以在驅動代碼適配的時候“Device ID”值要從手冊中找到對應的讀取“Device ID“的指令和ID值。

總結來說做OSPI Flash適配要關注以下方面：

初始化的配置流程的差異；

模式切換時候的差異；

關注指令碼和Dummy Cycle的差異；

以及Flash Device ID的差異。
