隨著城市空中交通(UAM)概念的興起，電動垂直起降飛行器(eVTOL)作為其核心載體，正經歷前所未來的發展熱潮。由于eVTOL在城市低空環境下運行，其噪聲問題也尤為突出，eVTOL噪聲問題直接關系到公眾對eVTOL的接受度、噪聲法規符合性以及最終的適航認證等。對于eVTOL艙內聲學舒適性而言，終端市場一般期望eVTOL的艙內噪聲水平能達到豪華舒適性汽車的水平，這也給eVTOL開發商帶來較大的挑戰。如果能在eVTOL開發前期，通過仿真的方法預測艙內噪聲水平并采取降噪優化措施，對eVTOL開發成本、合規性以及開發周期都會帶來較大的優勢，本文將結合eVTOL噪聲源特點，介紹基于VA ONE仿真分析eVTOL艙內噪聲的方法。

一、VA ONE介紹

VA ONE 是原ESI Group于2005年推出的一款全頻段振動噪聲分析軟件，其將有限元(FEM)、聲學邊界元（Acoustic BEM）、統計能量法(SEA)及聲線法(Ray Tracing)等多個核心求解器集成在同一個GUI界面，用戶可根據自己的分析需求選擇合適的求解器對系統的振動噪聲問題進行求解，目前VA ONE已廣泛應用在汽車、軌道交通、航空航天及船舶等領域。VA ONE 中的SEA是分析高頻空氣聲激勵導致的系統NVH問題的行業標桿求解器，其快速高效地求解效率極大的滿足目前各個行業不斷縮短地開發周期的需求。

對于eVTOL艙內噪聲仿真，可結合VA ONE 聲學BEM求解器以及SEA求解器分析其艙內噪聲水平；對于降噪設計，VA ONE 提供了不同的NCT(Noise Control Treatment)建模方法模擬聲學包設計方案，也提供了諸如Global GA/MMA等優化方法對聲學包進行優化，從而在達成eVTOL噪聲性能的前提下，滿足輕量化以及經濟型的設計要求。針對eVTOL艙內噪聲仿真分析，VA ONE分析流程如下所示：

1基于CFD仿真分析提取葉片噪聲源及機艙表面湍流載荷激勵

2基于VA ONE BEM 分析旋翼噪聲到機艙表面的噪聲傳播

3基于VA ONE SEA 分析艙內噪聲響應分析

4基于VA ONE HF Foam及優化模塊對艙內噪聲進行降噪方案設計

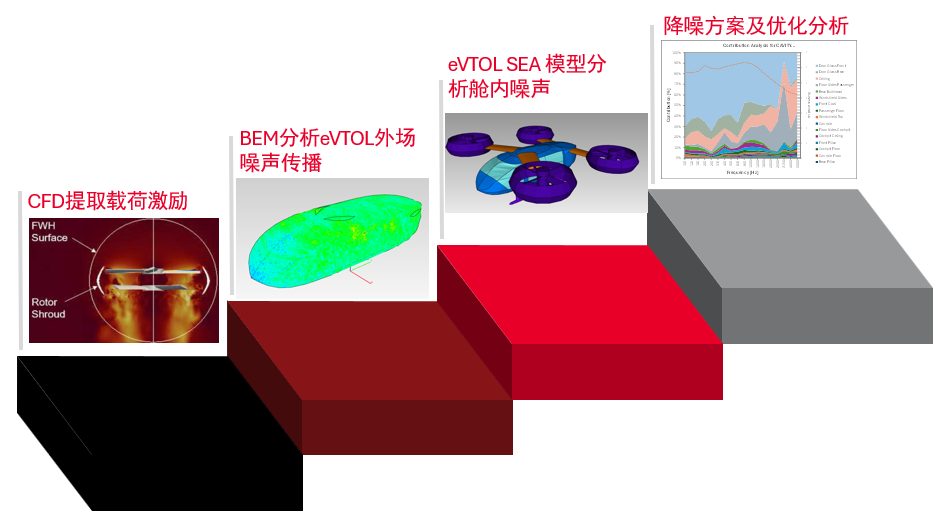

eVTOL艙內噪聲分析流程

由于涉及內容較多，本文討論的內容將分為兩節進行闡述，本節內容主要介紹eVTOL旋翼噪聲表征以及BEM求解過程，eVTOL艙內噪聲的響應分析及優化將在下節內容中展開介紹。

二、eVTOL旋翼噪聲表征

對于eVTOL而言，從結構來講，其噪聲源包括電機輻射噪聲、電動力總成振動噪聲、旋翼不平衡引起的結構振動、旋翼輻射噪聲等，其中旋翼噪聲是主要的噪聲源；從工況角度，在起飛階段，由于eVTOL運行速度較低，艙內噪聲響應主要來自外部旋翼工作時與空氣相互作用產生的噪聲；在巡航階段，除旋翼噪聲外，由于運行速度較高，機艙表面還受到湍流載荷的激勵。

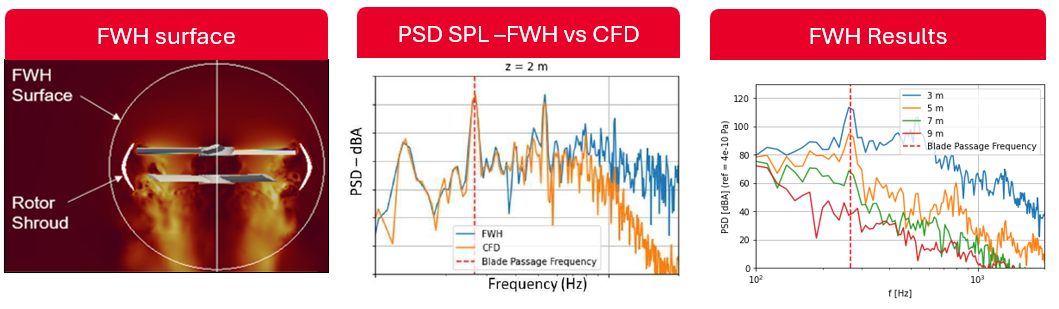

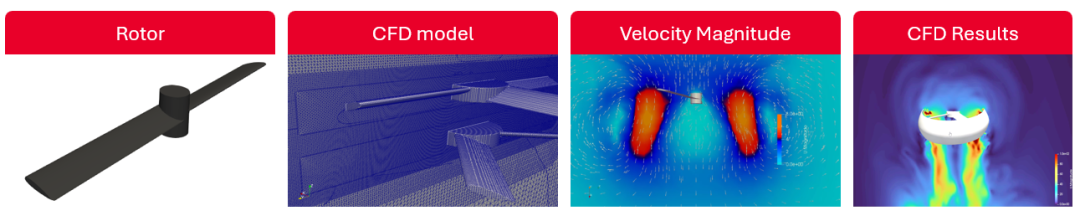

按照FWH理論，旋轉機械周圍產生的流動區域可等效為一個靜止流體區域和分布在其表面的噪聲源系統，可采用該方法對eVTOL旋翼噪聲源進行表征。采用OpenFoam CFD軟件對旋翼進行建模，為提高計算效率，在CFD模型中僅建立兩個共軸反向旋轉的旋翼模型，旋翼轉速設置為2000RPM，計算域采用旋轉網格，網格尺寸隨著與旋翼的距離增大而增大，湍流模型選擇LES 模擬，F(xiàn)WH面可根據分析的需求設置在旋翼不同距離的近場范圍內。計算模型及結果如下圖所示，可以看到在葉片通過頻率以及整諧波頻率處存在明顯的峰值，同時為驗證FWH類比法提取的噪聲源的精度，在CFD軟件中用提取的噪聲源計算在同一區域的SPL響應，結果顯示在葉片通過頻率（BDF）以下，F(xiàn)WH聲類比方法和CFD計算的結果吻合度較好，但是躍過BDF后，CFD計算受到網格尺寸的限制，很難捕獲到高頻短波噪聲的傳遞信息，故而其SPL響應較低，F(xiàn)WH聲類比方法能恢復聲場的守恒特性，故而精度更高。最終用FWH類比法提取的旋翼噪聲在VA ONE中轉化為指向性聲源CAS加載在eVTOL BEM模型中分析其向機體表面噪聲傳播的過程。對于eVTOL的巡航工況，除用上述方法獲取旋翼不同旋轉速度下的旋翼噪聲外，還要考慮機體外表面的湍流載荷激勵，湍流噪聲在CFD軟件中的表征與汽車行業提取側窗脈動載荷激勵類似，此處不再贅述。

三、eVTOL BEM 分析

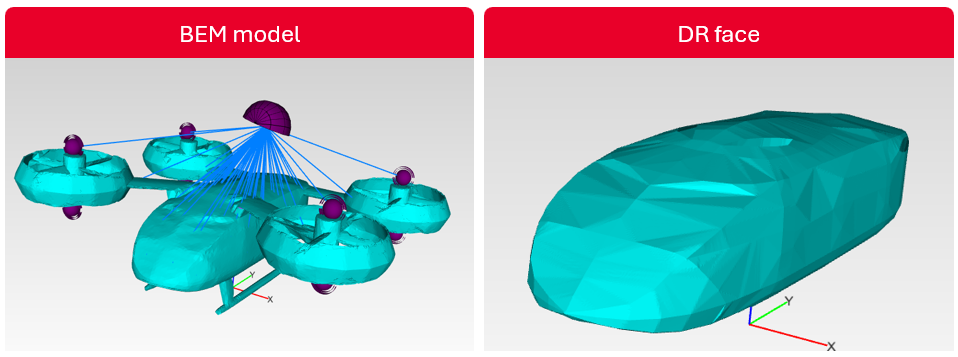

eVTOL BEM 分析模型主要用于模擬旋翼噪聲傳遞到機艙外表面的過程，即利用BEM進行外聲場分析。建立eVTOL 外覆蓋件結構及旋翼邊界元網格模型，認為機艙表面為剛性邊界，即滿足迪利克雷邊界條件，機身表面邊界元尺寸參數滿足在最高分析頻率每個波長至少有6個單元，同時將eVTOL各關鍵外表面作為Data Recovery面（DR面代表響應面，后續分析中需要將DR面上的響應作為載荷加載在SEA各結構子系統上，故而建議DR面的劃分和SEA模型中eVTOL外覆蓋件的SEA結構子系統一一對應）。在4個旋翼中心點處分別加載CAS聲源，并導入上一步中提取的聲源激勵。通過求解獲得各個面上的平均聲壓級響應，當然也可以在各數據接收面上設置各類虛擬傳感器獲得具體關心位置的響應。

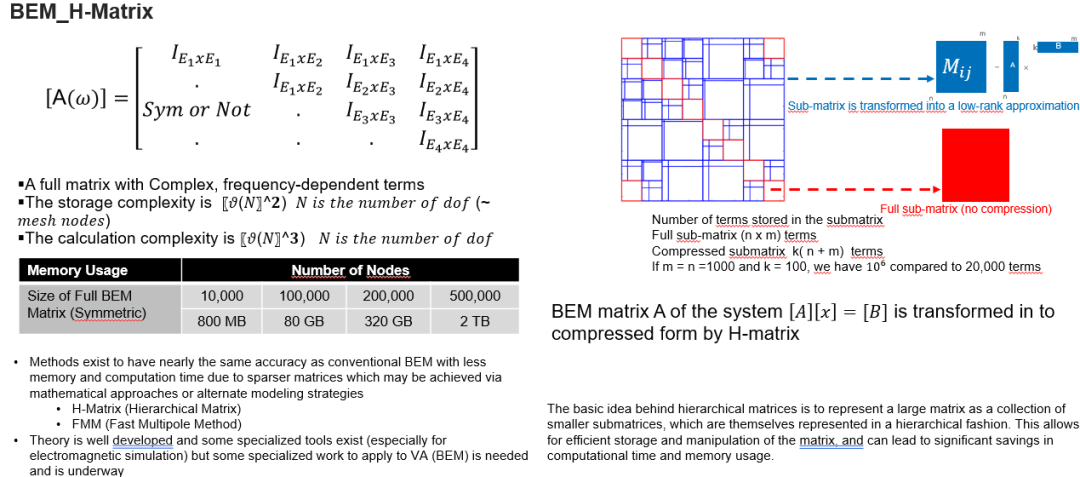

眾所周知，BIE 方程通常為滿秩非對稱的稠密矩陣，在求解BEM模型時，求解器需要對每個面元進行積分求解，并儲存計算結果，這就導致采用常規BEM 求解器計算BEM模型時，計算效率低下且對計算機的內存帶來較大的挑戰。為改善常規BEM求解器求解大型復雜BEM模型的弊端，VA ONE 為BEM模型的求解開發了H-Matrix求解器，即采用“分塊”的方法。在H-Matrix矩陣表達式中，整個矩陣的顯示形式并不存在，而是以分塊低秩的形式存儲，H-Matrix只對遠場的矩陣塊進行低秩近似（或壓縮儲存，即使采用的是低秩近似，但不改變原始矩陣塊的秩，且在軟件算法中設置了原矩陣塊和近似矩陣塊的誤差閾值，從而達到控制模型計算精度的效果），對近場的矩陣塊直接求解（稠密儲存），即將BIE 方程轉化為“全局滿秩+遠場近似”的方法進行求解，從而大幅降低計算量，進而提高計算效率，同時也保證工程分析精度的要求。H-Matrix方法尤其對大型復雜BEM模型求解具有很大的優勢，推薦對于節點數超過3萬的BEM模型采用該方法進行求解。在本次eVTOL演示案例中亦采用H-Matrix BEM求解器進行計算。

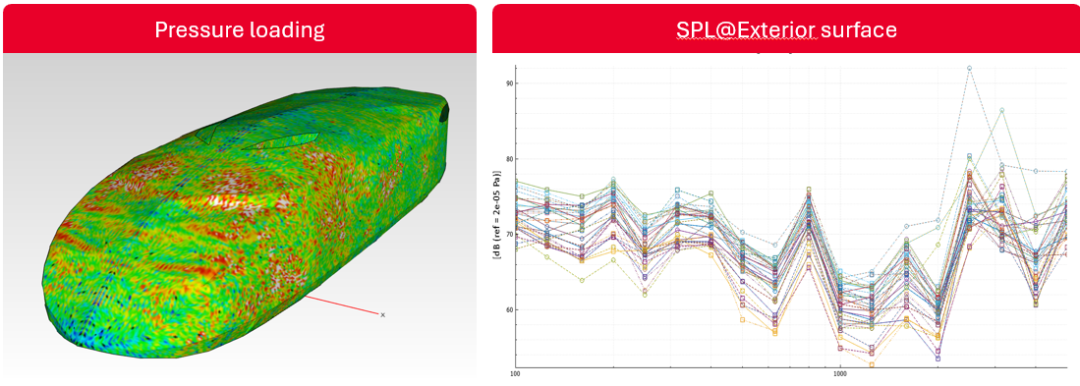

求解完成后即可在VA ONE中通過Engineering Unit查看各DR面的平均聲壓級響應，也可通過Contour Plot功能繪制各DR面上的聲壓級云圖顯示， 該結果將最終映射到eVTOL SEA模型中作為聲載荷激勵分析其向內傳播噪聲的過程，BEM外聲場計算結果如下圖所示。

四、最后

以上即為eVTOL旋翼噪聲表征及其向機體外表面覆蓋件輻射噪聲的仿真流程，在下節內容中我們將介紹基于VA ONE SEA 模型的艙內噪聲響應分析及優化過程。
