在水泥廠的生產鏈條中，風機作為核心動力設備，肩負著原料輸送、窯爐通風、粉塵收集等關鍵任務，其運行穩定性直接決定著整條生產線的效率與安全。然而，傳統風機電流監測方式卻長期困擾著水泥企業 —— 既要保障風機 24 小時不間斷運轉，又要實時掌握電流數據預防過載故障，這對監測設備提出了近乎苛刻的要求。直到開口式電流變送器的出現，打破了這一 “兩難困境”，成為水泥廠風機管理的 “新利器”。

風機 “帶病運行” 隱患大，傳統監測陷入 “兩難局”

水泥廠風機多處于高負荷、高粉塵的惡劣工況下，電機電流的細微波動都可能暗藏風險：電流過高可能導致電機過熱燒毀，輕則造成數小時停產，重則引發設備連鎖故障；電流異常偏低則可能意味著風機葉輪卡頓、皮帶打滑，直接影響原料輸送效率。但傳統電流監測設備需斷電拆線安裝，這對不能輕易停機的水泥廠來說堪稱 “難題”—— 停機一次不僅會損失數萬元產能，還需重新調整生產節奏，而若放棄實時監測，又相當于給生產線埋下

某大型水泥廠曾因未及時監測到窯尾風機的電流異常，導致電機過載燒毀，不僅花費20余萬元更換設備，還造成整條熟料生產線停工36小時，直接經濟損失超百萬元。這樣的案例，在水泥行業并非個例，也讓越來越多企業意識到：找到一款既能實現精準監測，又無需停機安裝的電流監測設備，已成為保障生產穩定的當務之急。

開口式設計破局！無需斷電，10 分鐘完成安裝

開口式電流變送器的核心優勢，恰恰擊中了水泥廠風機監測的 “痛點”—— 其獨特的分體式結構設計，無需斷開風機電機的供電線路，只需將開口式互感器卡在電纜上，再通過螺絲固定、連接信號線路，10 分鐘內即可完成安裝調試，全程不影響風機正常運轉。這一 “即裝即測” 的特性，解決了傳統設備 “安裝必停機” 的難題，讓水泥企業無需再為監測設備安裝而犧牲產能。

不僅如此，針對水泥廠高粉塵、高振動的惡劣工況，優質的開口式電流變送器還做了特殊的防護設計：外殼采用 IP65 級防水防塵材質，能有效隔絕粉塵入侵；內部元器件經過抗振動處理，即使在風機高速運轉產生的強烈振動環境下，也能保持穩定的監測性能。某水泥企業在窯頭風機上安裝開口式電流變送器后，連續運行 18 個月未出現任何故障，監測數據的準確率始終保持在 99.5% 以上，遠超傳統設備的穩定性表現。

安科瑞B(yǎng)AK 開口式電流變送器介紹

1、產品概述

安科瑞開口式 BA 系列交流電流傳感器，是工業自動化領域電流監測的核心設備，憑借準確性能與便捷設計，成為眾多行業的優選方案。該系列產品基于電磁感應原理，可實時捕捉電網中的交流電流信號，再通過內置的恒流技術與線性補償技術，將原始信號隔離變換為標準直流信號輸出，不僅確保數據傳輸?shù)姆€(wěn)定性，還能適配后續各類自動化控制設備，為工業系統的準確調控提供可靠數據支撐。

2.產品優勢

在安全性能上，安科瑞開口式 BA 系列采用 DC12V 或 24V 安全電壓供電，能輕松適應工業現場復雜的用電環境，有效規避高壓觸電風險，保障設備與操作人員的安全，這一特性使其在各類工業場景中具備廣泛的適配性。從應用場景來看，該系列傳感器在工業自動化領域表現突出，尤其適配水泥行業超低排建設。在水泥生產過程中，風機、泵類等關鍵設備的電流變化直接關系到能耗與環保指標，安科瑞開口式 BA 系列可實時監測這些設備的電流運行狀態，為超低排系統提供準確的電流數據，助力企業根據數據調整生產參數，優化能耗結構，推動環保指標達標。此外，它還可應用于智能制造、能源管理等領域，為各行業的生產與綠色發展賦能。更值得一提的是其安裝優勢，“開口式" 設計讓傳感器無需拆卸原有線路即可完成安裝，大幅縮短施工時間，減少對工業生產的干擾。相較于傳統封閉式傳感器，安科瑞開口式 BA 系列能在不中斷生產的前提下快速部署，顯著提升施工效率，降低企業的運維成本。

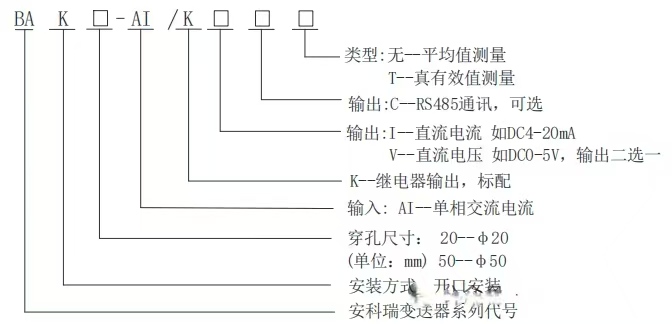

3、型號說明

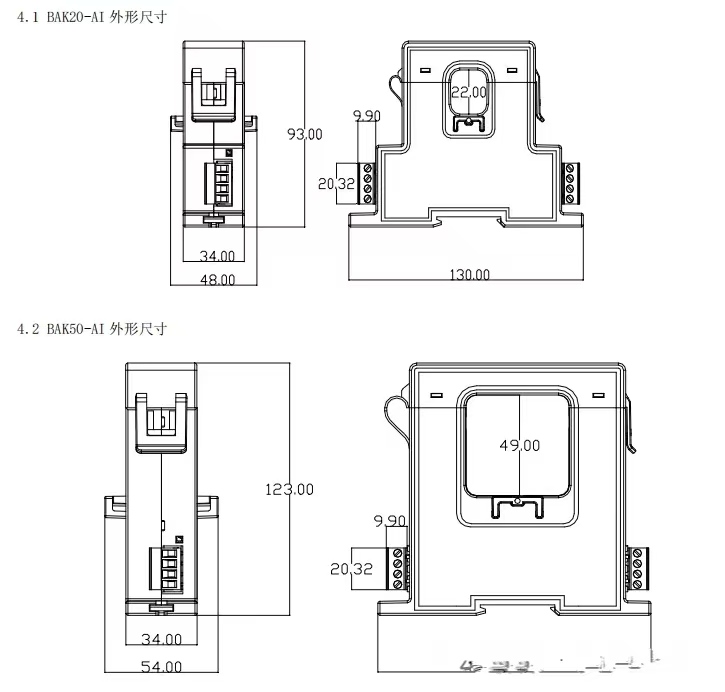

5、外形尺寸

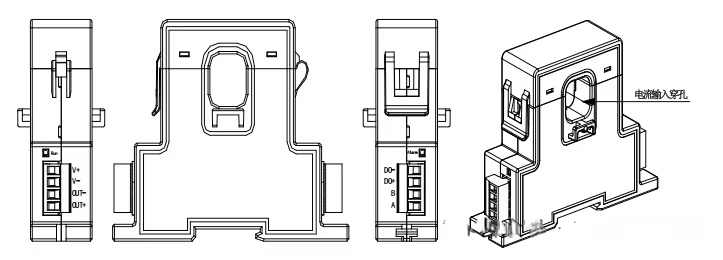

6、接線方式

V+ —— 電源正極（注意電源正極與地不可接反）

V- —— 電源地

OUT- —— 模擬量輸出負

OUT+ —— 模擬量輸出正

DO-、DO+ --開關量接口

A、B --485 接口

線纜為穿孔輸入

指示燈定義：

RUN：正常運行，沒有連接 485 通訊時，RUN 燈顯示綠燈，1s 閃爍一次；當電流傳感器成功連接 485 通訊時，RUN燈快速閃爍；

Alarm：打開報警開關后，當輸入電流達到電流傳感器量程的 120%時，Alarm 燈紅燈常亮，此時繼電器輸出閉合；當輸入電流下降到傳感器量程 110%以下時，Alarm 燈熄滅。不開啟報警開關則 Alarm 不亮，繼電器不閉合。

注：(1) 儀表接線采用可拆卸的接線端子，電源、輸出、RS485 通訊和開關量接口側連接導線采用橫截面積為0.75mm2屏蔽線。(2) 具體接線按實物外殼上的接線圖為準。

7、通訊協議本協議

規定了 BA 電流傳感器與數據終端設備進行數據交換的物理連接和通訊協議，其協議方式類同Modbus_RTU 通信規約。

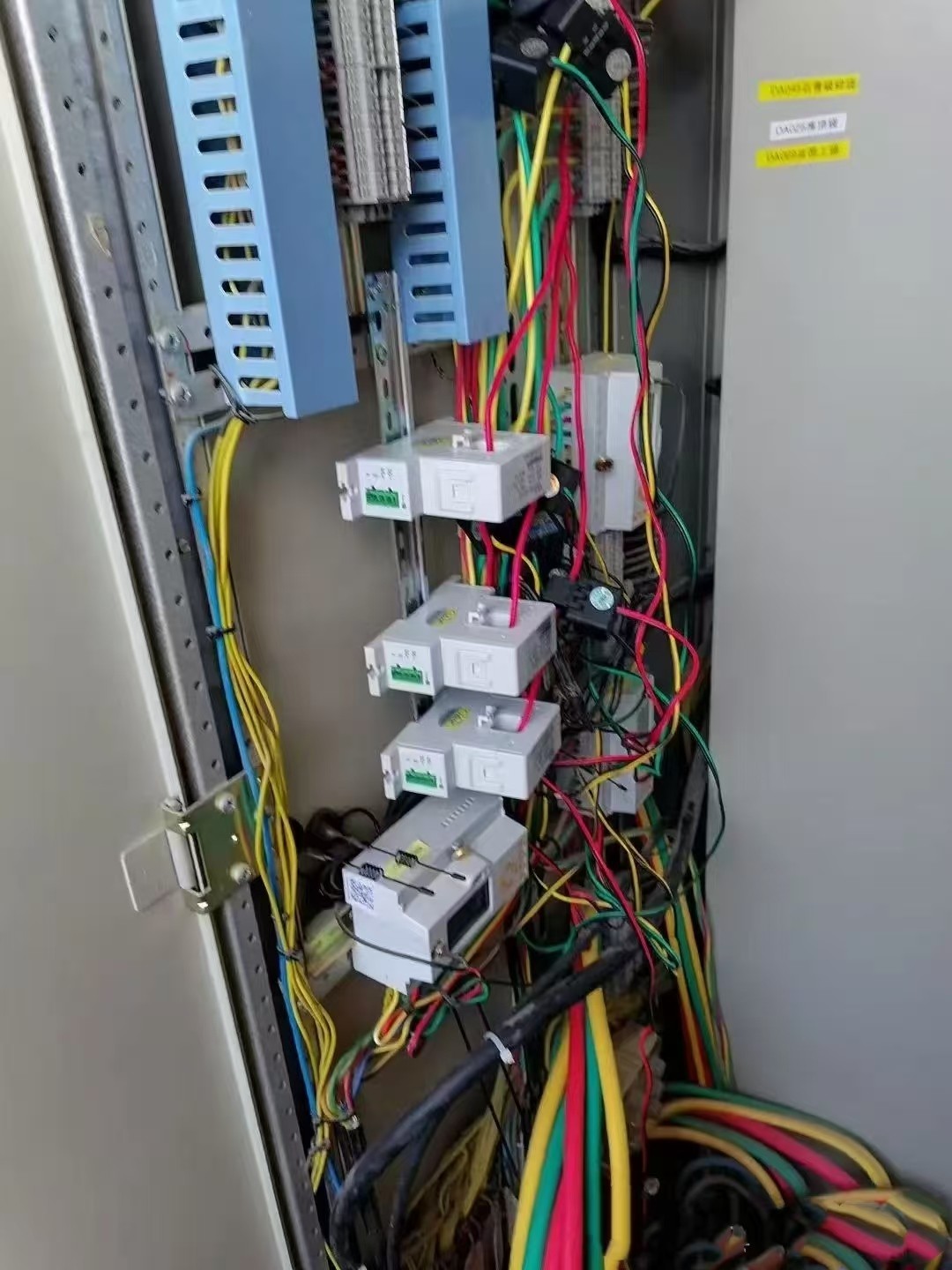

8、現場應用圖
