廣電演播室或通信測試場景中，常有人用 BNC 接口傳輸信號時出現畫面卡頓、數據誤碼，卻沒意識到問題出在 “信號格式不匹配” 或 “速率超規格”—— 很多人以為 BNC 只是 “物理接口”，忽視了其背后對應的協議規范：BNC 接口需搭配特定信號格式，且不同協議下的速率有明確上限，絕非 “所有信號都能傳”。在高清視頻、射頻測試、數據通信等場景中，只有按協議要求匹配信號格式與速率，才能保障傳輸穩定。今天就從 “核心協議類型、信號格式規范、速率限制要點” 三個維度，講透 BNC 接口協議的關鍵，幫你避開傳輸隱患。

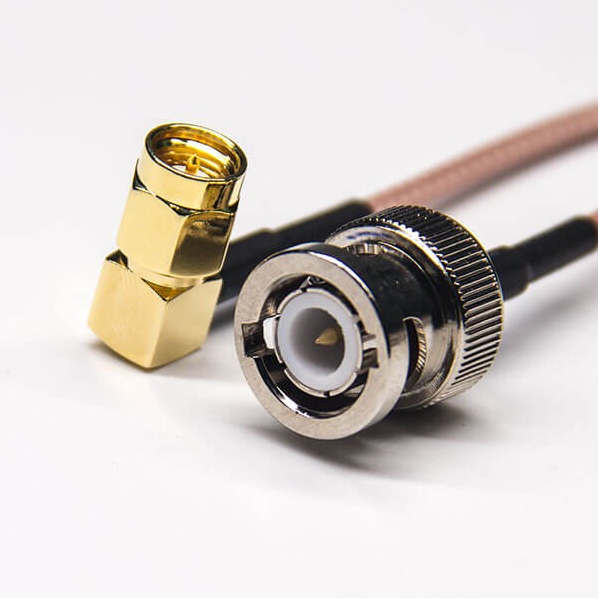

一、先搞懂：BNC 接口對應的三大核心協議類型

BNC 接口并非綁定單一協議，而是適配多類 “射頻 / 視頻 / 數據傳輸協議”，不同協議的信號格式、速率要求差異顯著，核心分為三類：

1. 視頻傳輸協議：適配廣電與安防的音視頻信號

BNC 最常見的應用場景是視頻傳輸，對應 SDI（串行數字接口） 和 模擬復合視頻 協議，信號格式有明確規范：

• SDI 協議（數字視頻）：
  • 信號格式：采用串行差分傳輸，將 RGB 或 YCbCr 視頻數據、音頻數據、同步信號封裝為單一數據流，無需額外線纜傳輸音頻；
  • 核心規范：遵循 SMPTE 標準，按分辨率和幀率分為標清（SD-SDI，SMPTE 259M）、高清（HD-SDI，SMPTE 292M）、3G-SDI（SMPTE 424M）、12G-SDI（SMPTE ST 2082）；
  • 典型應用：電視臺演播室攝像機、切換臺、監視器，傳輸 1080P/4K 高清視頻，音頻嵌入視頻流中（如 3G-SDI 可嵌入 16 通道 48kHz 音頻）。

某電視臺用 BNC 接口按 3G-SDI 協議傳輸 1080P/60fps 視頻，畫面無拖影、無雪花；若強行按標清協議傳輸，分辨率會降至 720×576，畫質嚴重受損。

• 模擬復合視頻協議：
  • 信號格式：將亮度（Y）、色度（C）、同步信號復合在單一通道中，采用幅度調制（AM）傳輸，信號幅度標準為 1Vpp（峰峰值），同步頭幅度 0.3Vpp；
  • 核心規范：遵循 PAL（中國 / 歐洲）或 NTSC（北美）制式，幀率分別為 25fps 和 30fps，分辨率固定（PAL 制 720×576，NTSC 制 720×480）；
  • 典型應用：傳統安防模擬攝像機、老式錄像機，傳輸標清模擬視頻，需單獨用音頻線傳輸音頻信號。

2. 射頻測試協議：適配通信與電子的射頻信號

在通信測試、電子測量場景中，BNC 接口對應 射頻（RF）信號傳輸協議，用于傳輸高頻測試信號，格式與速率要求聚焦 “頻率范圍” 和 “信號純度”：

• 信號格式：采用單端射頻傳輸，信號為正弦波或調制波（如 AM、FM、ASK 調制），無需復雜封裝，直接傳輸高頻載波信號；
• 核心規范：遵循 IEC 61169-8 射頻連接器協議，重點規定 “阻抗匹配”（50Ω 為主，適配射頻測試設備）、“插入損耗”（2GHz 下≤0.3dB）、“屏蔽效能”（≥60dB）；
• 典型應用：信號發生器、頻譜分析儀、網絡分析儀，傳輸 0-12GHz 射頻信號，用于設備頻率校準、雜散輻射測試（如基站射頻模塊測試）。

某實驗室用 BNC 接口按射頻協議傳輸 5GHz 測試信號，因阻抗精準匹配（50Ω），信號反射功率占比≤1%；若誤用 75Ω BNC 接口，反射功率驟增至 8%，測試數據嚴重失真。

3. 低速數據通信協議：適配工業與控制的串行數據

早期工業控制場景中，BNC 接口還曾用于 RS-422/RS-485 串行數據協議，傳輸?shù)退倏刂菩盘?hào)，格式與速率有明確限制：

• 信號格式：采用差分串行傳輸，將數據位、起始位、停止位、校驗位按串行順序傳輸，支持半雙工 / 全雙工通信；
• 核心規范：遵循 EIA/TIA 標準，速率上限≤10Mbps（短距離，≤10 米），長距離（≥100 米）速率需降至≤1Mbps，阻抗匹配 100Ω（部分場景兼容 50Ω）；
• 典型應用：早期工業 PLC 控制、數據采集模塊，傳輸傳感器數據（如溫度、壓力信號），目前已逐步被以太網接口替代，但部分老舊設備仍在使用。

二、信號格式規范：按協議匹配 “傳輸內容與封裝方式”

BNC 接口傳輸信號時，必須按對應協議的格式要求封裝信號，否則會出現 “無法識別” 或 “傳輸失真”，核心規范分為三點：

1. 信號內容封裝：“視頻 + 音頻”vs “純射頻” vs “串行數據”

不同協議的信號內容封裝邏輯完全不同，不可混淆：

• SDI 協議：封裝 “視頻 + 音頻 + 同步信號”，無需拆分 —— 例如 3G-SDI 協議會將 1080P/60fps 視頻數據（約 2.97Gbps）、8 通道音頻數據（約 3.072Mbps）、同步信號封裝為單一串行流，通過一根 BNC 線纜傳輸，接收端自動分離各信號；
• 射頻協議：僅封裝 “純射頻載波信號”，不包含額外數據 —— 例如信號發生器輸出的 2GHz 正弦波信號，直接通過 BNC 傳輸至被測設備，無需封裝，接收端需通過解調獲取信號參數（如幅度、頻率、相位）；
• RS-422 協議：僅封裝 “串行數據幀”，無音頻 / 視頻內容 —— 例如 PLC 發送的控制指令（如 “電機啟動”），按 “1 位起始位 + 8 位數據位 + 1 位停止位” 的幀格式傳輸，通過 BNC 接口實現設備間指令交互。

某安防項目誤將模擬視頻信號（僅含視頻）按 SDI 協議傳輸，接收端監視器無法分離音頻（實際無音頻封裝），還因格式不匹配出現畫面滾動；按模擬復合視頻協議傳輸后，畫面恢復正常。

2. 阻抗匹配：50Ω 與 75Ω 的 “硬性劃分”

BNC 接口的阻抗需與信號協議嚴格匹配，這是信號格式的 “基礎要求”，錯誤匹配會直接導致信號反射：

• 50Ω BNC 接口：適配射頻測試協議、RS-422 數據協議 —— 射頻測試設備（如頻譜儀）、工業控制模塊多為 50Ω 設計，信號傳輸時需低反射，50Ω 阻抗能最小化信號反射（VSWR≤1.2）；
• 75Ω BNC 接口：適配視頻傳輸協議（SDI、模擬復合視頻）—— 廣電設備（攝像機、切換臺）、安防模擬攝像機多為 75Ω 設計，75Ω 是視頻信號傳輸?shù)?“標準阻抗”，能減少視頻信號的幅度衰減（如 3G-SDI 信號 100 米傳輸衰減≤3dB）。

某廣電公司用 50Ω BNC 接口傳輸 75Ω 標準的 SDI 信號，因阻抗不匹配，畫面出現雪花噪點；換成 75Ω BNC 接口后，噪點消失，信號信噪比提升 15dB。

3. 信號幅度與電平：按協議設定 “標準值”

不同協議對 BNC 接口的信號幅度、電平有明確規定，超出范圍會導致接收端無法識別：

• SDI 協議：差分信號幅度標準為 800mVpp±10%，電平擺幅需穩定，避免因幅度波動導致接收端誤判數據位；
• 模擬復合視頻協議：信號幅度固定為 1Vpp（含同步頭），同步頭幅度 0.3Vpp，幅度不足會導致畫面偏暗，幅度過大則會出現 “過曝”；
• 射頻協議：信號幅度按測試需求設定（如 0dBm、-10dBm），但需在 BNC 接口的功率承載范圍內（常規 BNC 接口額定功率≤50W@2GHz），避免功率過大燒毀接口。

三、速率限制要點：不同協議下的 “速率上限” 與適配場景

BNC 接口的傳輸速率并非 “無上限”，不同協議因信號格式、傳輸原理不同，速率上限差異顯著，需按場景精準匹配：

1. 視頻協議速率：從標清到 4K 的 “階梯式上限”

SDI 協議的速率隨分辨率提升而增加，BNC 接口需支持對應速率，否則會出現 “丟幀” 或 “畫面卡頓”：

例如傳輸 4K/60fps 視頻，必須用 12G-SDI 協議 + 0-12GHz 超高頻 BNC 接口；若用常規 0-4GHz BNC 接口，速率僅支持到 2.97Gbps，畫面會出現嚴重丟幀，甚至無法傳輸。

2. 射頻協議速率：以 “頻率范圍” 替代 “數據速率”

射頻協議傳輸?shù)氖歉哳l載波信號，通常用 “頻率范圍” 衡量（而非數據速率），BNC 接口的頻率上限決定了可傳輸?shù)纳漕l信號范圍：

• 常規 BNC 接口：頻率上限 4GHz，適配 0-4GHz 射頻信號（如 2G/3G 基站測試、模擬電視信號）；
• 高頻 BNC 接口：頻率上限 6-10GHz，適配 4-10GHz 射頻信號（如 4G 基站測試、衛星通信信號）；
• 超高頻 BNC 接口：頻率上限 12GHz，適配 10-12GHz 射頻信號（如 5G 毫米波測試、雷達信號）。

某通信實驗室用常規 4GHz BNC 接口傳輸 6GHz 5G 測試信號，因頻率超上限，信號衰減達 1.5dB，測試數據誤差超 ±3%；換成 10GHz 高頻 BNC 接口后，衰減降至 0.5dB，誤差控制在 ±0.5% 以?xún)?nèi)。

3. 串行數據協議速率：低速為主，上限≤10Mbps

RS-422/RS-485 協議通過 BNC 接口傳輸時，速率受 “傳輸距離” 影響顯著，速率與距離呈反比：

• 短距離（≤10 米）：速率上限 10Mbps，適配工業設備間短距高速數據交互（如 PLC 與變頻器控制指令）；
• 中距離（10-100 米）：速率需降至 1-5Mbps，避免信號衰減導致數據誤碼；
• 長距離（≥100 米）：速率需≤1Mbps，部分場景需搭配中繼器，確保數據穩定傳輸。

某工廠用 BNC 接口按 RS-422 協議傳輸數據，距離 50 米時仍按 10Mbps 速率傳輸，數據誤碼率達 1×10??；將速率降至 2Mbps 后，誤碼率降至 1×10??，滿足工業控制需求。

四、避坑提醒：BNC 接口協議應用的三個常見錯誤

錯誤 1：超協議速率傳輸，忽視 BNC 頻率上限后果：用常規 4GHz BNC 接口傳輸 12G-SDI 信號（速率 11.88Gbps，對應頻率≈12GHz），信號衰減嚴重，畫面丟幀或無法識別；正確做法：先確認信號協議的速率 / 頻率需求，4K 視頻選 12GHz 超高頻 BNC，5G 射頻測試選 10GHz 以上 BNC，按上限匹配接口。

錯誤 2：忽略阻抗匹配，50Ω 與 75Ω 混用后果：用 50Ω BNC 接口傳輸 75Ω SDI 視頻信號，阻抗突變導致信號反射，畫面出現雪花、重影；正確做法：視頻信號必選 75Ω BNC，射頻 / 數據信號必選 50Ω BNC，接口阻抗與設備阻抗嚴格一致。

錯誤 3：混淆信號格式，跨協議傳輸后果：將射頻測試信號（純載波）按 SDI 協議傳輸，接收端（如監視器）無法解析，無任何畫面輸出；正確做法：先明確傳輸信號類型（視頻 / 射頻 / 數據），對應選擇 SDI / 射頻 / RS-422 協議，按協議要求封裝信號格式。

結語

BNC 接口協議的核心是 “按場景匹配信號格式與速率”—— 它不是通用接口，而是需結合視頻、射頻、數據等不同協議，精準適配傳輸需求的 “功能性接口”。忽視協議規范的 “隨意傳輸”，必然導致信號失真或設備故障，尤其是在高清、高頻場景中，協議匹配的重要性更為突出。

德索針對不同協議的 BNC 接口，均按對應標準設計（如 SDI 協議 BNC 阻抗 75Ω、頻率 0-12GHz，射頻協議 BNC 阻抗 50Ω、頻率 0-10GHz），確保協議兼容性。下次使用 BNC 接口前，先理清 “信號類型、協議要求、速率 / 頻率上限”，或咨詢技術顧問，就能避開協議坑，保障傳輸穩定。
