Stateflow模型測試典型問題分享——不可達的分支
問題描述：
- Stateflow條件存在互斥情況，導致部分工況不可達。
造成的影響：
較多的互斥結構將無法滿足ASIL C/D等級覆蓋度要求，并存在安全隱患。
優化建議：
優化Stateflow條件，消除互斥影響，使用靜態工具檢測。如MXAMmes_slsf_1302規范，其要求同一源狀態或結點的轉換不應包含冗余的AND轉換條件。
例如：
模型中的A條件存在互斥情況，MXAM運行后報告了此問題。

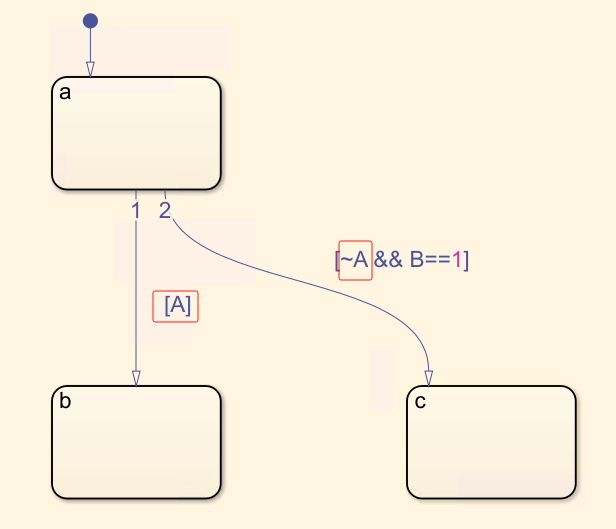

圖1模型結構

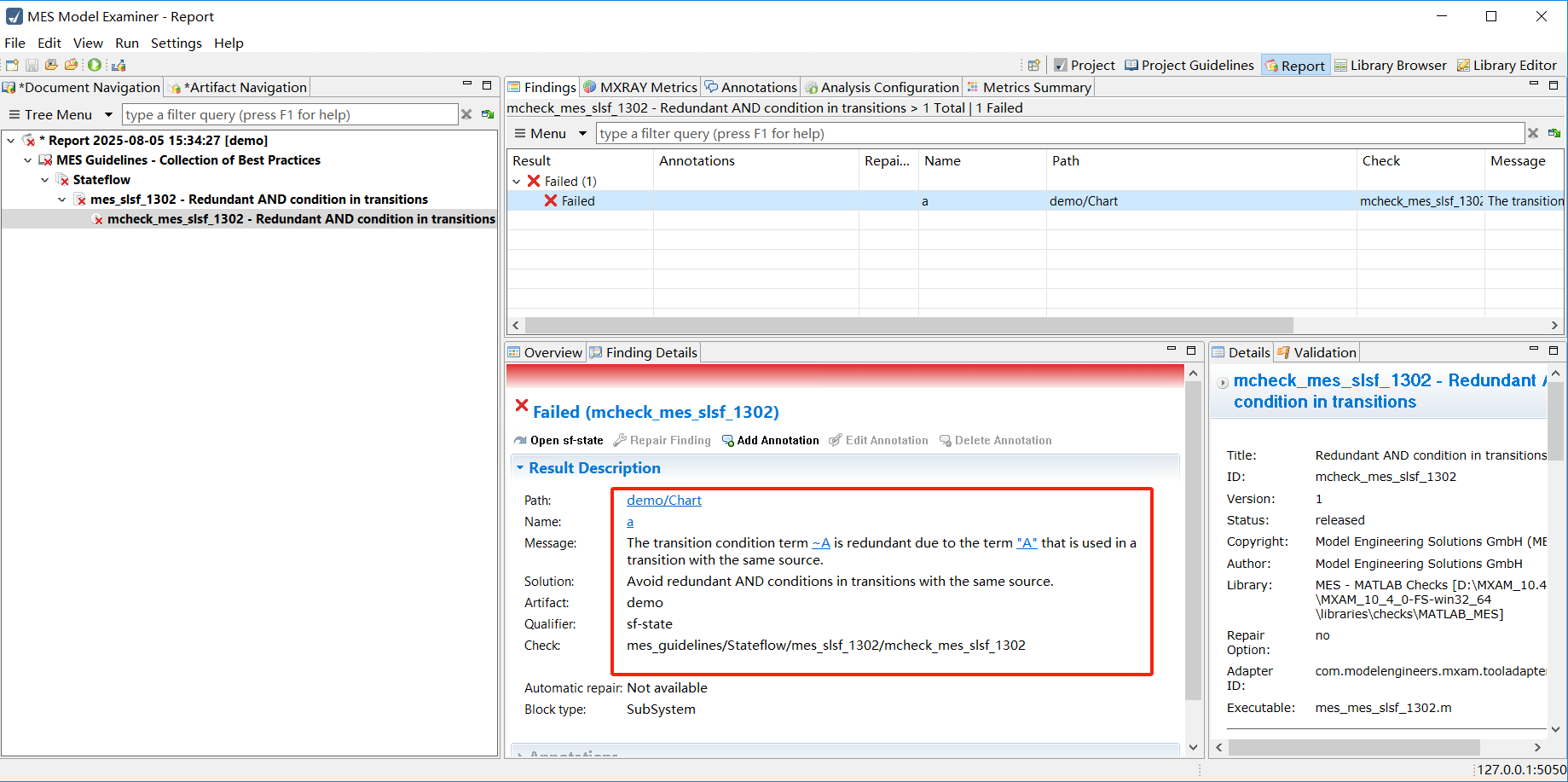

圖2報告的問題
