LMC555 器件是行業標準 555 系列通用定時器的 CMOS 版本。除了標準 SOIC、VSSSOP 和 PDIP 封裝外，LMC555 還采用采用 TI DSBGA 封裝技術的芯片級 8 焊球 DSBGA 封裝。LMC555 提供與 LM555 相同的生成精確時間延遲和頻率的能力，但功耗和電源電流尖峰要低得多。當作為一次性作時，時間延遲由單個外部電阻器和電容器精確控制。在非穩態模式下，振蕩頻率和占空比由兩個外部電阻器和一個電容器精確設置。TI 的 LMCMOS 工藝擴展了頻率范圍和低電源能力。
*附件：lmc555.pdf

特性

• 3MHz的快速非穩態頻率
• 采用業界最小的 8 焊球 DSBGA 封裝（1.43mm × 1.41mm）
• 5V電源時典型功耗小于1mW
• 1.5V 額定電源工作電壓
• 輸出與 5V 電源下的 TTL 和 CMOS 邏輯完全兼容
• 測試至 ?10mA、50mA 輸出電流水平
• 減少輸出轉換期間的電源電流尖峰
• 極低的復位、觸發和閾值電流
• 出色的溫度穩定性
• 與 555 系列定時器引腳兼容

參數

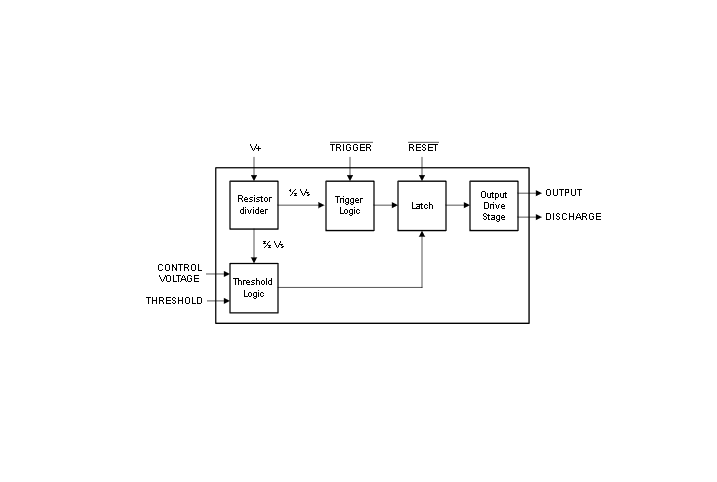

方框圖

?1. 核心特性?

• ?低功耗設計?：典型功耗低于1mW（5V供電），支持1.5V低電壓操作。
• ?高頻性能?：最高支持3MHz的快速非穩態頻率，兼容TTL/CMOS邏輯輸出。
• ?封裝多樣性?：提供8引腳SOIC、VSSOP、PDIP及微型1.75mm×1.75mm DSBGA封裝。
• ?兼容性?：引腳與標準555系列定時器完全兼容，便于替換升級。

?2. 關鍵應用場景?

• ?定時控制?：精確延時生成、脈沖寬度/位置調制。
• ?波形生成?：線性斜坡發生器、占空比可調的振蕩器。
• ?工業用途?：時序控制、電源管理電路。

?3. 功能模式詳解?

• ?單穩態模式?：通過外部RC網絡控制脈沖寬度（公式：t=1.1×R×C），適用于單次觸發場景。
• ?非穩態模式?：通過雙電阻和電容設置頻率與占空比，適用于連續振蕩輸出。

?4. 電氣參數亮點?

• ?工作電壓范圍?：1.5V至15V，ESD防護達±1500V（HBM）。
• ?溫度穩定性?：時序誤差僅75ppm/°C（5V供電）。
• ?輸出驅動能力?：支持-10mA至50mA電流負載。

?5. 典型設計參考?

• ?單穩態電路?：觸發后輸出高電平持續5秒（示例：R=100kΩ，C=47μF）。
• ?非穩態電路?：占空比通過RB/(RA+2RB)調節，頻率由RC網絡決定。
• ?布局建議?：電源旁路電容需靠近芯片，接地層優化抗噪性能。

?6. 文檔結構?
包含引腳定義、絕對最大額定值、熱性能參數、應用電路圖及封裝尺寸等完整設計支持信息。
