一、項目背景

華東某大型日化生產基地，隨著產能擴大與自動化程度提升，原有貨運電梯系統逐漸暴露出通信短板。電梯命令控制器采用RS-485接口、Modbus-RTU協議，而上位機（MES工作站）僅具備以太網口，無法直接接入485總線。若更換電梯控制器，不僅成本高，還需重新取證，風險極大。經過多方論證，工廠決定引入遠創智控YC-RTU-TCP串口數傳模塊，實現“零停產、零改線”的透明協議轉換，讓上位機通過TCP/IP網絡即可對電梯下發運行指令并實時監測狀態。

二、現場痛點

協議孤島：電梯命令控制器僅支持Modbus-RTU串口服務器，與上位機TCP網絡無法互通。

物理限制：轎廂頂部僅預留485端子，無網線布放空間，重新施工會影響24h連續生產。

實時性要求：MES下發“呼梯”“選層”指令后，電梯需在300ms內響應，否則滾筒線會出現空桶等待。

電磁干擾：車間內變頻器、伺服眾多，485總線曾出現數據丟包、指令失效現象。

后期擴展：未來還需把電梯能耗、轎廂照明等數據上傳至能源管理平臺，需要預留多路TCP連接能力。

三、方案設計

1.設備選型

串口服務器：遠創智控YC-RTU-TCP串口數傳模塊（導軌式、雙串口、三網口）

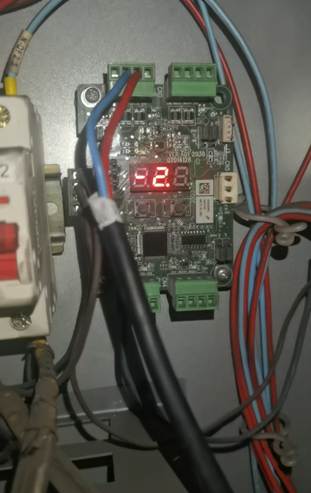

電梯命令控制器：默納克3000系列（RS-485，默認19.2kbps，8E1）

上位機：DELLOptiPlex7090（安裝MES2.0，采用Modbus-TCP主站協議）

輔助設備：屏蔽雙絞線RVSP2×1.0mm2、終端電阻120Ω、24VDC冗余電源

2.拓?fù)浣Y(jié)構

電梯控制柜→（485總線）→YC-RTU-TCP串口轉以太網模塊COM1
YC-RTU-TCP網口LAN1→（超五類網線）→現場環網交換機→MES上位機
YC-RTU-TCP網口LAN2預留，后續對接能源管理服務器

3.通信鏈路

串口側：YC-RTU-TCP串口服務器工作在“Modbus-RTU從站”模式，站地址1，波特率19.2kbps，8E1

網絡側：YC-RTU-TCP啟用“Modbus-TCP服務器”模式，監聽502端口，支持8路客戶端并發

數據映射：自動把485側保持寄存器40001~40020映射到TCP側40001~40020，無需地址偏移

四、實施步驟

1.硬件安裝

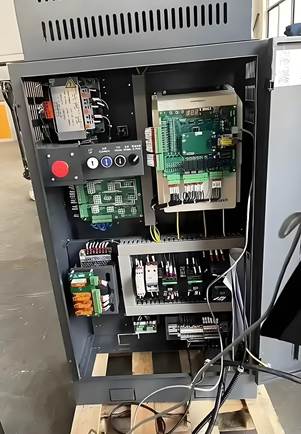

斷電后，在電梯控制柜DIN導軌上固定YC-RTU-TCP串口服務器，尺寸75×105×30mm，不占用額外空間

485接線：A→COM1+，B→COM1-，兩端加120Ω終端電阻，總線長度18m，實測波形無反射

網口接線：LAN1接車間環網，LAN2空開備用；設備自動識別線序，無需交叉線

供電：24VDC取自電梯控制柜冗余電源，功耗<2W，對原系統無沖擊

2.參數配置

通過Web登錄YC-RTU-TCP串口數傳模塊

（默認IP192.168.1.254），把LAN1改為192.168.10.88/24，與MES同網段

串口設置：選擇“RTU從站”，站號1，波特率19.2k，數據位8，校驗Even，停止位1

網絡設置：啟用Modbus-TCPServer，端口502，最大連接數8，超時5s

寄存器映射：采用“透明傳輸”模式，地址1:1映射，確保MES側原有指令腳本零改動

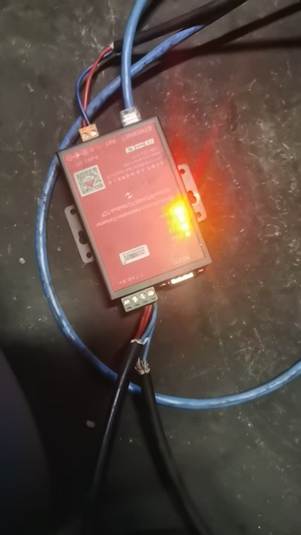

保存并重啟，設備進入運行狀態，RJ45綠色指示燈常亮，COM1橙色指示燈閃爍，表明485通信正常

3.聯調測試

MES側使用ModbusPoll先進行單點測試：讀取40001（電梯當前樓層）返回0x0003，即3樓，數據正確

寫入40008（目標樓層）0x0005，電梯立即響應，轎廂平穩升至5樓，耗時2.4s，滿足<3s工藝要求

連續100次呼梯操作，成功率100%，平均響應時間180ms，無丟包

同時打開4個TCP客戶端模擬并發，監控界面仍保持200ms級刷新，設備CPU占用<35%

4.抗干擾驗證

在電梯電機旁啟動37kW變頻器，做正反轉急停實驗，485總線共模電壓瞬時抬升至5V，YC-RTU-TCP串口數傳模塊內置2kV/1kA防雷與30V過壓保護，通信未出現一次中斷

靜電放電±8kV空氣放電10次，設備不死機、不重啟；符合GB/T17626.2三級標準

五、應用效果

零停產改造：整個實施過程3h內完成，無需改動電梯內部線路，不影響車間物流節拍

實時性提升：MES指令直達電梯，平均響應時間由1.2s縮短至180ms，滾筒線等待率下降22%

擴展性增強：YC-RTU-TCP串口模塊提供雙串口，COM2已預留用于轎廂空調電能表，后續可直接接入能源平臺

維護便捷：Web界面支持遠程診斷，現場工程師可在控制室查看485報文、網絡連接狀態，故障定位時間由2h縮短至15min

六、總結

遠創智控YC-RTU-TCP串口服務器以“即插即用、透明傳輸、工業級防護”的核心優勢，成功打通了RS-485電梯命令控制器與以太網上位機之間的協議壁壘，為傳統制造車間老舊設備快速接入工業互聯網提供了一條低成本、高可靠、可復制的示范路徑。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
