RS485/232轉Profinet網關實現臺凌變頻器與PLC通訊配置指南

一、引言

在工業自動化領域，PLC（可編程邏輯控制器）與變頻器的通訊是實現設備控制和數據采集的重要環節。然而，當PLC和變頻器的通訊協議不一致時，就需要借助特定的轉換設備來實現兩者之間的順暢通訊。本文將以臺凌變頻器為例，詳細闡述如何通過RS485轉Profinet網關實現其與PLC的通訊。

二、了解設備與協議

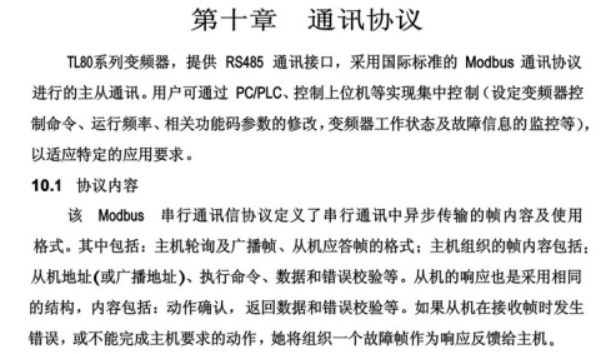

在進行通訊配置之前，首先需要明確臺凌變頻器的通訊協議以及PLC所支持的通訊方式。臺凌變頻器通常采用RS485通訊接口，并遵循Modbus RTU協議。而Profinet是一種基于工業以太網的自動化總線標準，廣泛應用于工業自動化系統中。由于兩者協議不同，直接通訊存在困難，因此需要引入RS485轉Profinet網關作為橋梁。

三、選擇RS485轉Profinet網

在市場上，有多種品牌的RS485轉Profinet網關可供選擇，如興達易控XD-MDPN100網關具備將RS485信號轉換為Profinet信號的能力，使得遵循Modbus RTU協議的設備能夠輕松接入Profinet網絡。在選擇網關時，需要考慮其性能穩定性、數據吞吐量、接口類型以及兼容性等因素。

四、連接硬件

準備設備：包括臺凌變頻器、PLC以及選定的RS485轉Profinet網關。

連接線路：使用網線將網關的Profinet接口連接到PLC的網口；同時，使用RS485通訊線將RS485轉Profinet網關的RS485接口與臺凌變頻器相連。注意確保線路連接正確且穩固。

五、配置網關參數

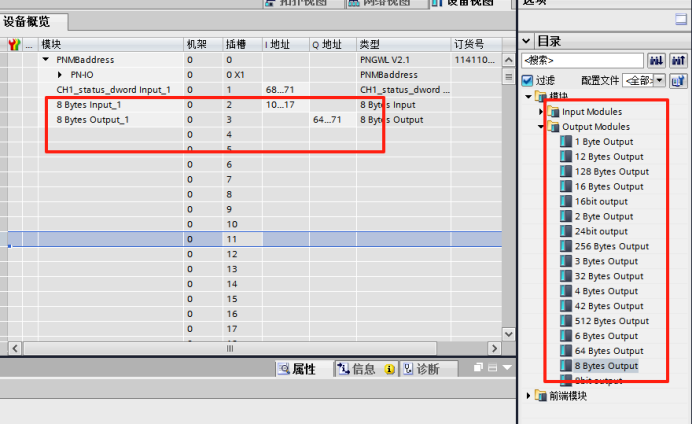

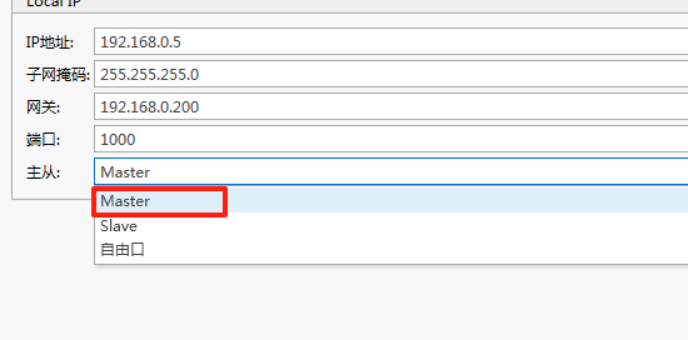

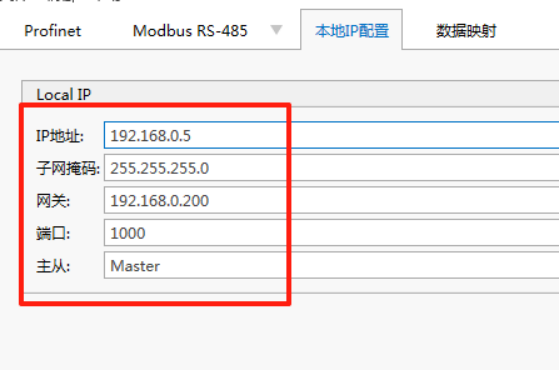

設置IP地址和設備名稱：打開RS485轉Profinet網關的配置軟件，首先設置PN端（即Profinet側）的IP地址和設備名稱。這些信息需要與PLC中的博圖配置保持一致，以確保兩者能夠成功建立通信連接。

設定串口參數：在配置軟件中，選擇485接口，并根據實際情況設置工作模式（如主從模式或消費者生產者模式）。本案例中選擇主從模式為例進行配置。

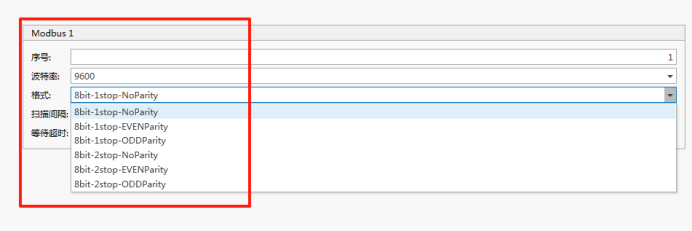

其他參數設置：根據具體需求，可能需要設置波特率、數據位、停止位等串口參數，以確保與臺凌變頻器的通訊正常。

六、PLC編程與通訊測試

編寫程序：在PLC中編寫相應的程序，用于讀取臺凌變頻器的狀態信息并控制其運行。這通常涉及Modbus RTU協議的讀寫操作。

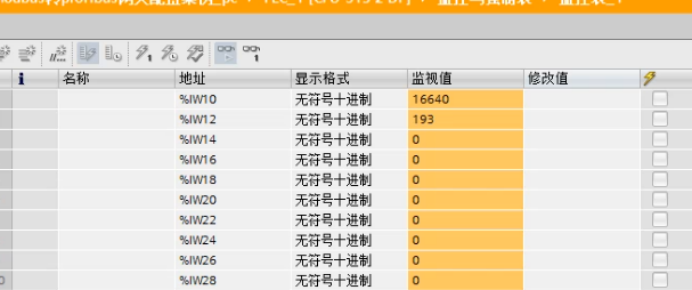

通訊測試：完成程序編寫后，進行通訊測試。通過監控PLC與臺凌變頻器之間的數據傳輸情況，檢查通訊是否正常。如果出現問題，需要檢查硬件連接、RS485轉Profinet網關配置以及PLC程序等方面的原因。

通過RS485轉Profinet網關實現臺凌變頻器與PLC的通訊，不僅解決了協議不一致的問題，還大大提高了系統的靈活性和擴展性。這種配置方式在工業自動化領域具有廣泛的應用前景，為設備的遠程監控和智能控制提供了有力支持。
