測試設備：任意波形發生器、ATA-8202射頻功率放大器、收發轉換器、ATA-5320前置放大器、數字示波器。

實驗過程：ATA-8202射頻功率放大器采用液晶顯示屏面板顯示，工作模式ClassA，具有線性度高，失真小、使用壽命長、性能穩定等優點。飽和輸出功率200W，功率增益47dB，增益調節0.5dB步進。實驗過程中，選擇的激勵信號與有限元仿真保持一致，通過管道端部的周向均勻布置的16個長度伸縮型壓電換能器，結合收發轉換器實現信號的收發功能。波形發生器產生的調制脈沖信號，經過功率放大器的增強后，在換能器上實現了軸向加載，從而引發了縱向模態導波的產生。這些導波信號沿著管道軸向傳播，與管道中的缺陷發生交互，進而產生反射和透射波。隨后，反射回波信號被換能器重新捕獲，轉化為微弱的電信號。這一信號經過前置放大器的進一步放大后，傳輸至示波器進行記錄。最終，通過上位機實時地展示了這一檢測過程。

圖：實驗平臺及裝置

實驗結果：本實驗搭建了超聲導波管道缺陷檢測系統，針對管道中出現的腐蝕缺陷對管道進行了直接導波檢測和和時反導波檢測，同時對局部加載導波檢測進行了實驗驗證，得出以下結論：（1）對含腐蝕缺陷的管道進行導波檢測的軸向定位較準確，誤差較小，超聲導波可以有效對管道中存在的腐蝕缺陷進行檢測；

（2）時反導波檢測的缺陷反射率隨時反窗寬的增大而增大，與仿真結論一致；

（3）隨著蝕坑密度的增大，直接導波檢測和時反導波檢測的缺陷反射率都增大，并且對于較小腐蝕缺陷提升較大；

（4）周向加載角度較小時，激發出的非軸對稱導波模態較多，與缺陷交互之后模態成分更復雜，造成缺陷波包難以被識別。

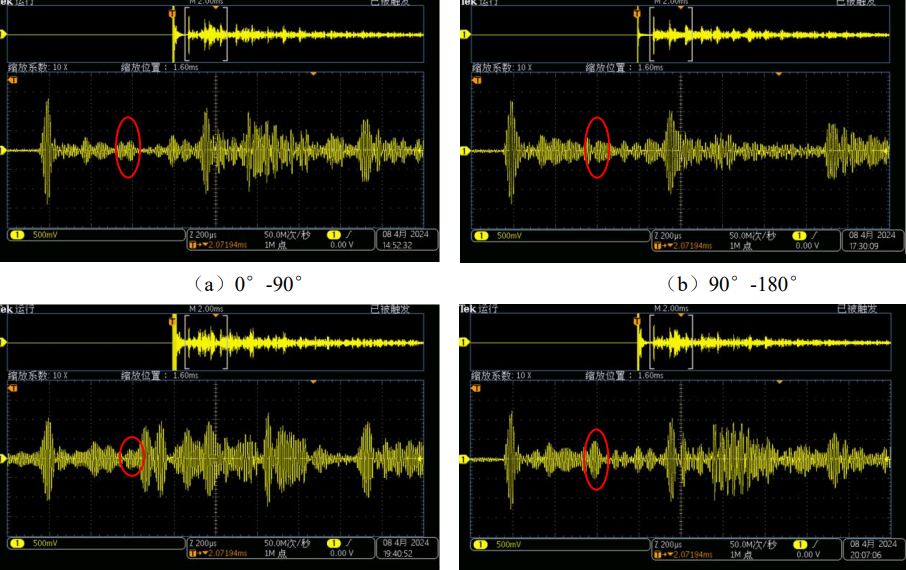

圖：不同加載位置實驗信號

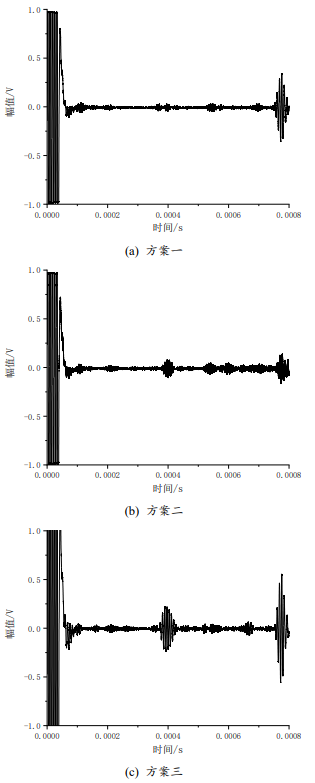

圖：不同蝕坑密度缺陷實驗檢測結果
