隨著電氣現代化發展，人們生活發生改變，越來越多的電氣設備開始進入家庭，用電設備的正常運行和人們的人身安全非常重要。而在民用建筑和工業建筑等的用電過程中，設備的安全運行和操作人員的人身安全也至關重要，因此，不僅需要對常規電壓電流等電參量進行監測，還需要對漏電流進行監測。

漏電流是電器電路中的一種異常電流，指的是在電路中的部分電流從電源發出后，沒有按照預定的路徑通過相應的負載或元件，而是決定性地流向了地線或其他非目標路線的現象。如果未及時加以處理，漏電流可能會對人體和物體帶來極大的危害。因此，控制漏電流的危害是非常重要的。

一、漏電流監測方法 程瑜 187 0211 2087

在被測的三相線路上與N線上各裝一個CT，或讓三相導線與N線一起穿過一個剩余電流CT，得到三相導線與中性線N的電流矢量和IA*+IB*+IC*+IN*，當沒有發生單相接地故障時，無論三相負荷平衡與否，則此矢量和為零；當發生某一相接地故障時，故障電流中會通過保護PE及與地相關連的金屬構件回到電源，即IA*+IB*+IC*+IN*，此時數值為接地故障電流Id。

二、剩余電流動作繼電器的作用

01 對直接接觸電擊事故的防護

直接接觸電擊是觸及設備和線路正常運行時的帶電體發生的電擊(如誤觸接線端子發生的電擊)，也稱為正常狀態下的電擊。

對直接接觸電擊事故的防護中，剩余電流繼電器（RCD）只作為直接接觸電擊事故基本防護措施的補充保護措施（不包括對相與相、相與N線間形成的直接接觸電擊事故的保護）。

用于直接接觸電擊事故防護時，應選用無延時的RCD，額定動作電流不超過30mA。

02 對間接接觸電擊事故的防護

間接接觸電擊是觸及正常狀態下不帶電，而當設備或線路故障時意外帶電的導體發生的電擊(如觸及漏電設備的外殼發生的電擊)，也稱為故障狀態下的電擊。人體承受小于正常的工作電壓，如人體電壓＜相壓220V，接觸帶電的外殼等。其危險性也較大。

間接接觸電擊事故防護的主要措施是采用自動切斷電源的保護方式，以防止由于電氣設備絕緣損壞發生接地故障時，電氣設備的外露可接近導體持續帶有危險電壓而產生有害影響或者電氣設備損壞事故，當電路發生絕緣損壞造成接地故障，接地故障電流值小于過電流保護裝置的動作電流值時，應安裝RCD。

能夠大大減少用電事故，保障人民的生命及財產安全。

三、ASJ系列剩余電流動作繼電器

ASJ系列剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組成組合式剩余電流保護裝置，主要適用于交流50Hz，額定電壓400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備損壞和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。產品符合 GB/T 22387—2016《剩余電流動作繼電器》的要求。

ASJ系列剩余電流繼電器特別適用于學校、商廈、工廠車間、集貿市場、工礦企業、國家重點消防單位、智能大廈與小區，地鐵、石油化工、電信及國防等部門用電的安全保護。

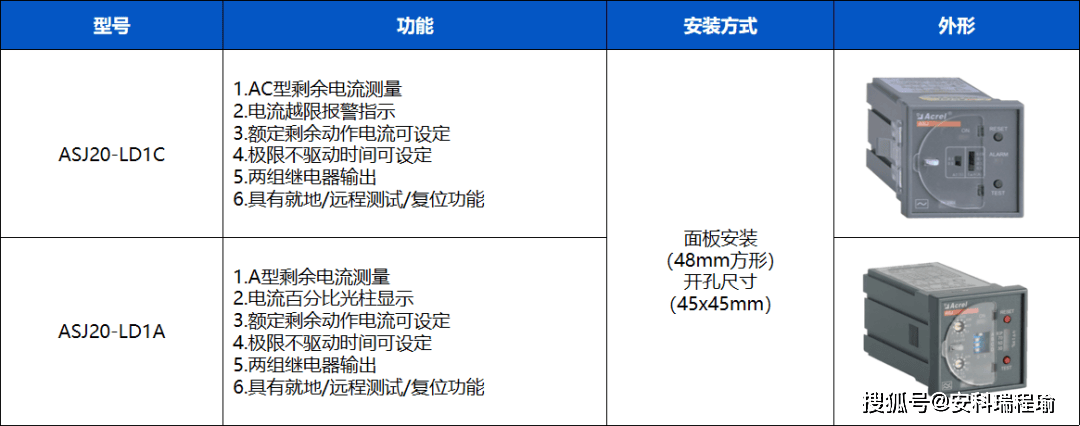

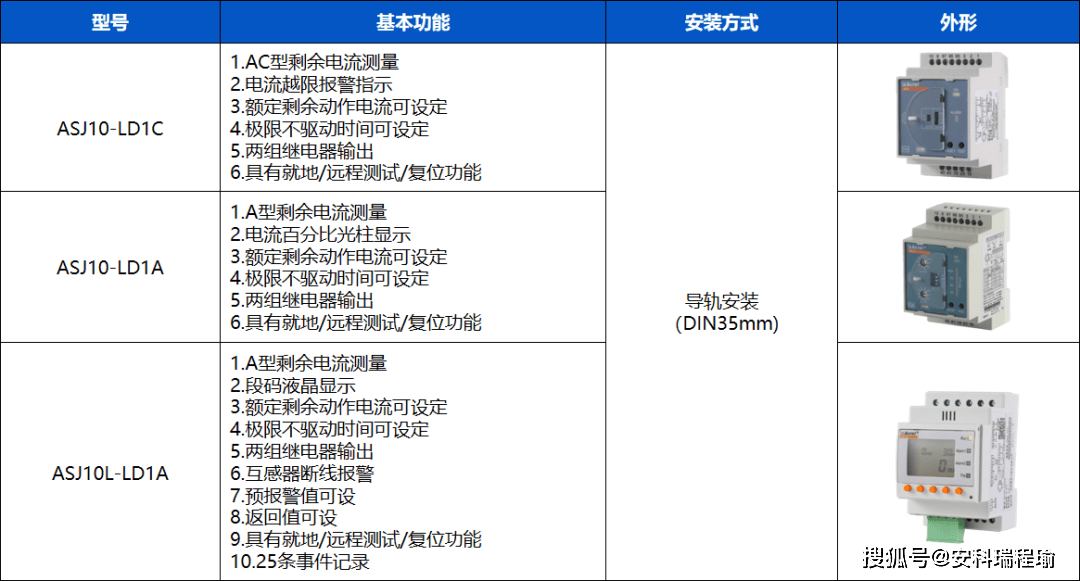

01 產品選型

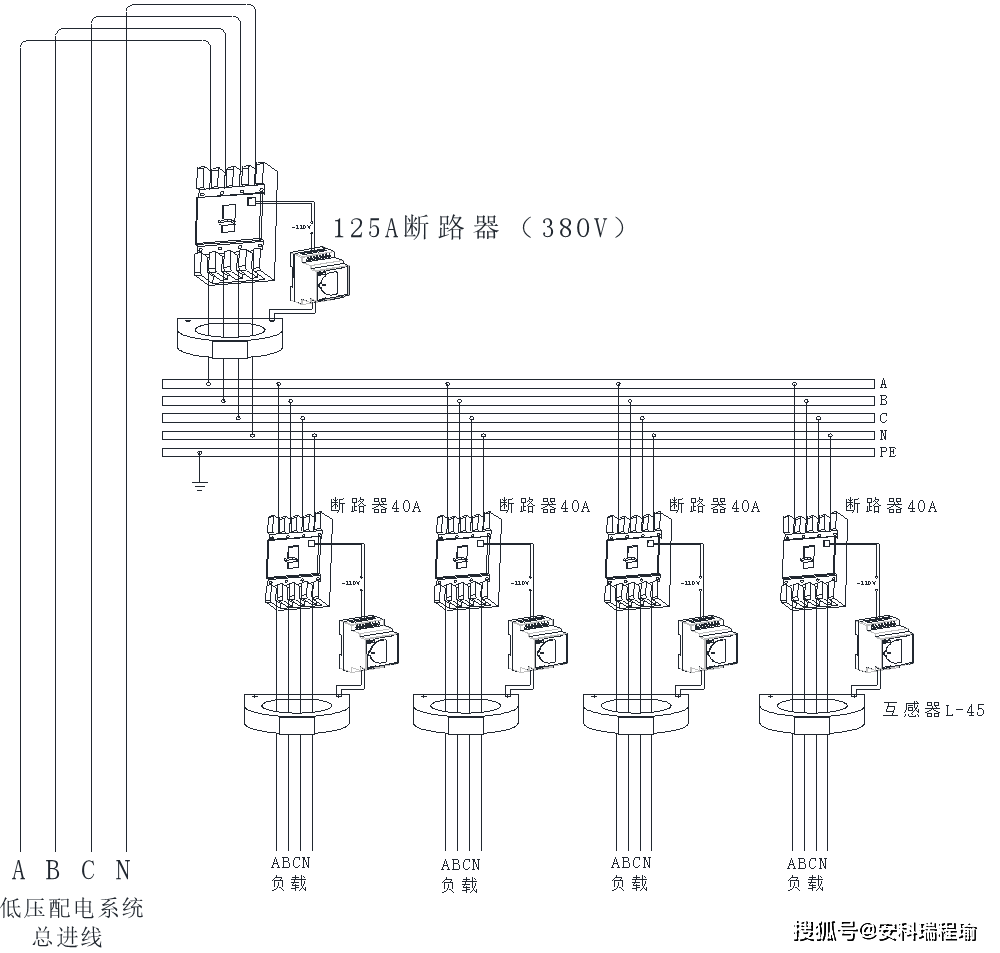

02 接線示意

03 應用說明

1）該裝置主要應用于系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩余動作電流不超過30mA。

2）下列設備和場所必須安裝保護裝置：移動式電器設備及手持式電動工具，生產用的電器設備，施工工地的電氣機械設備，安裝在戶外的電器裝置等。

3）額定剩余動作電流應充分考慮系統正常泄漏電流值。一般不小于正常實測泄漏電流最大值的2-4倍：分支線4倍；支線2.5倍；干線2倍。根據經驗公式：

單相回路：I△n≥In/2000（照明）

三相回路：I△n≥In/1000（動力或動力照明混合）式中In為線路最大供電電流。

4）為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：

I△n1（上級）≥I△n2（下級）

tF（上級ASJ返回時間）＞tFa（下級ASJ 斷時間），時間差不小于0.2s。

一般分支線和末端：30～100mA、≤0.1s；支線：300～500mA、0.2～0.8s；

干線：500~1000mA、≤2s 。

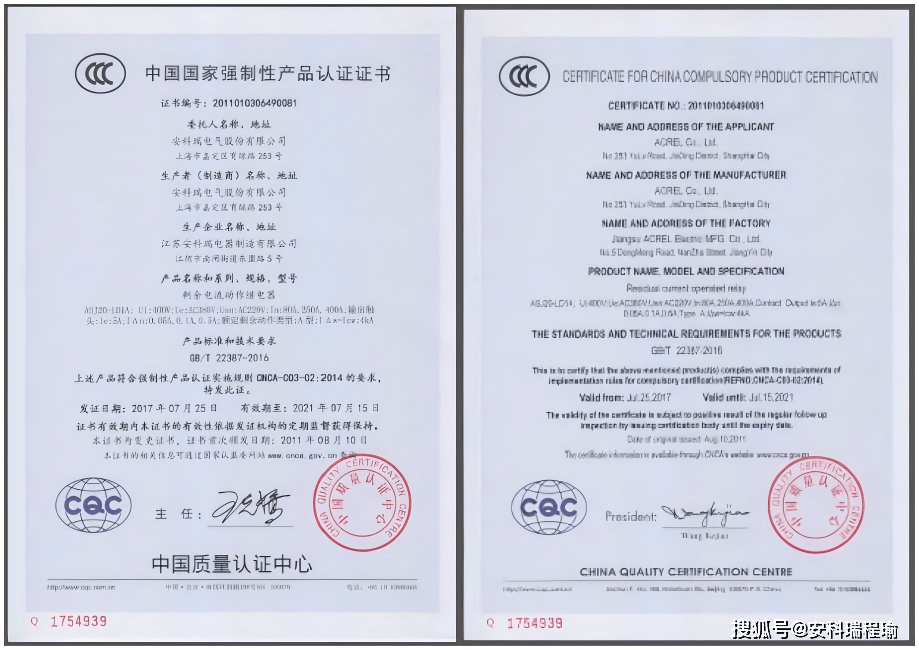

04 產品資質

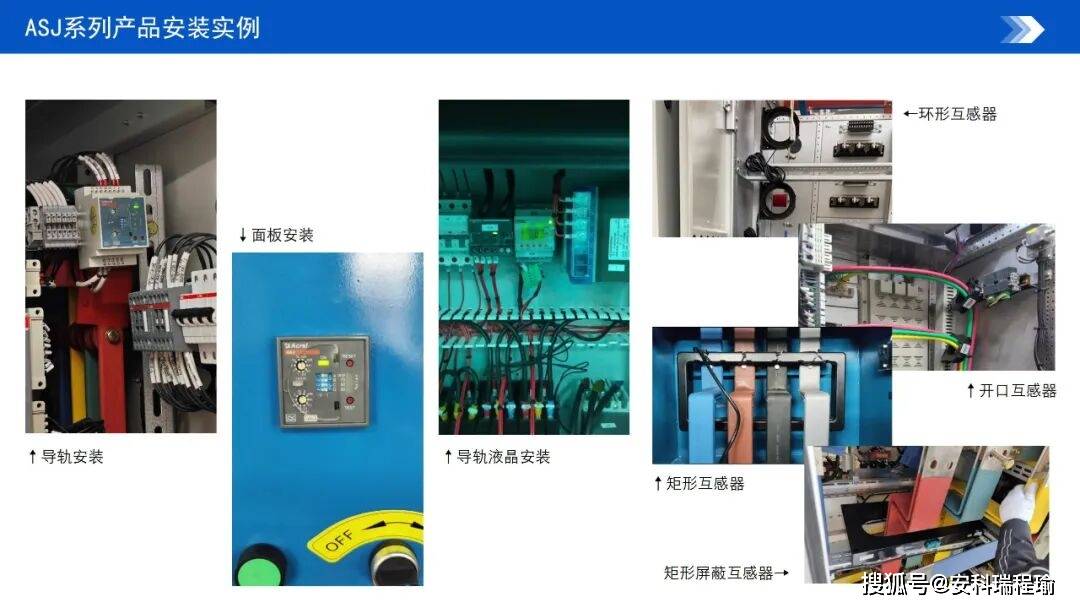

05 安裝實例
