TPS546B25器件是一款高度集成的降壓轉換器，具有D-CAP4控制拓?fù)浣Y(jié)構，可實現快速瞬態響應。所有可編程參數都可以通過 PMBus 接口進行配置，并作為新的默認值存儲在 NVM 中，以最大限度地減少外部元件數量。引腳帶選項允許配置為初級或次級、堆疊位置和堆疊編號、DCM（僅單相）或FCCM、過流限制、故障響應、內部或外部反饋電阻、輸出電壓選擇或范圍、開關頻率和補償。
*附件：tps546b25.pdf

支持 1MHz 時鐘的 PMBus 接口提供了一個方便、標準化的數字接口，用于配置以及關鍵參數的遙測，包括輸出電壓、輸出電流和內部芯片溫度。根據系統要求，可以將對故障條件的響應設置為重新啟動、鎖存或忽略。兩個、三個和四個TPS546B25器件可以互連，在單個輸出上提供高達 100A 的電流。

該TPS546B25可選擇通過VDRV和VCC引腳使用外部5V電源過驅動內部4.5V LDO，以提高效率，降低功耗，并實現以較低的輸入電壓?jiǎn)?dòng)。

該TPS546B25是一種無鉛器件，符合 RoHS 標準，無豁免。

特性

• 2.7V至18V輸入電壓，帶外部偏置
• 4V 至 18V 輸入電壓，無外部偏置
• 0.4V 至 5.5V 輸出電壓
• 支持 25A 單相或 2 ×、3 ×或 4 ×堆疊配置
• Rdson_HS = 2.6mΩ，Rdson_LS = 1mΩ
• 400kHz至2MHz工作頻率（通過引腳帶進行四個分立設置，通過PMBus進行附加設置）
• PMBus 可編程
  • 符合 PASSKEY 安全功能的 1.5 版
  • 輸入電壓、輸出電壓、輸出電流、溫度遙測
  • 可編程過流、過壓、欠壓、過溫保護
  • 在堆疊配置中包括單個命令寫入功能
  • 擴展寫保護功能
  • 用于存儲配置設置的非易失性存儲器
• 對輸出電壓進行編程的兩種方法
  • 內部電阻分壓器（分立設置），啟動電壓通過引腳捆扎選擇
  • 外部電阻分壓器（連續設置），啟動電壓由 VBOOT 選擇
• 精密基準電壓源和差分遠程檢測，可實現高輸出精度
  • ± 0°C 至 85°C 結點范圍內的 0.5% DAC 精度
  • ± –40°C 至 125°C 結的 VOUT 容差為 0.85%
• 僅單相可選 FCCM/DCM
• 通過引腳捆扎，無需 PMBus 通信即可啟動
• 安全啟動到預偏置輸出
• 0.5ms至16ms可編程軟啟動時間
• D-CAP4 控制拓?fù)浣Y(jié)構具有快速瞬態響應，支持所有陶瓷輸出電容器
• 可編程內部環路補償
• 可選的逐周期谷值電流限制
• 漏極開路電源良好輸出

參數

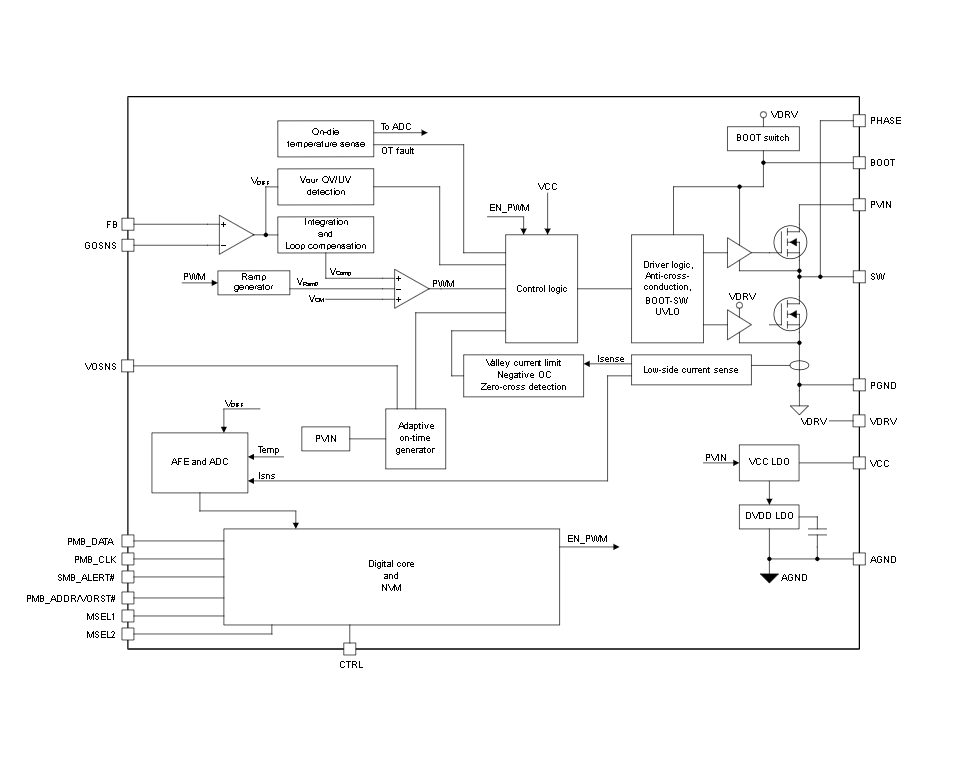

方框圖

?1. 核心特性?

• ?輸入電壓范圍?：4V至18V（無外部偏置時），2.7V至18V（帶外部偏置）
• ?輸出電壓范圍?：0.4V至5.5V，支持±0.5% DAC精度（0°C至85°C）
• ?電流能力?：?jiǎn)蜗?5A，支持2×/3×/4×堆疊配置（最高100A）
• ?開關頻率?：400kHz至2MHz（通過引腳或PMBus?可編程）
• ?拓?fù)渑c控制?：D-CAP4控制架構，支持全陶瓷輸出電容，快速瞬態響應

?2. 關鍵功能?

• ?PMBus?接口?：
  • 符合Rev 1.5標準，支持PASSKEY安全功能
  • 可編程保護（過流/壓、欠壓、過溫）及遙測（電壓/電流/溫度）
  • 非易失性存儲配置參數
• ?靈活配置?：
  • 引腳選擇啟動電壓、頻率、反饋模式（內部/外部電阻分壓）
  • 支持軟啟動時間編程（0.5ms至16ms）

?3. 應用場景?

• 服務器/云計算POL（負載點）電源
• 硬件加速器、網絡接口卡（NIC）

?4. 封裝與熱性能?

• ?封裝?：37引腳WQFN-FCRLF（6mm×5mm）
• ?熱阻?：
  • 結至環境（RθJA）：26°C/W
  • 結至板（RθJB）：7.4°C/W

?5. 保護與監控?

• ?保護機制?：
  • 過壓保護（OVP）閾值可編程至150% VOUT
  • 過流保護（OCP）支持多種響應模式（重啟/鎖存/忽略）
• ?遙測精度?：
  • 輸出電壓測量誤差±0.85%（-40°C至125°C）
  • 溫度傳感器精度±4°C

?6. 效率與功率級?

• ?典型效率?：12V輸入/1.2V輸出時達90%以上（25A負載）
• ?MOSFET參數?：
  • 高側導通電阻（RDSON_HS）：2.6mΩ
  • 低側導通電阻（RDSON_LS）：1mΩ

?7. 其他特性?

• 支持預偏置啟動、差分遠端電壓檢測
• 符合RoHS標準，無鉛設計
